На всех иномарках на данный момент устанавливаются различные датчики, которые следят за работой и состоянием машины. Современная Лада Приора не является исключением из этого ряда. Положение и качество многих рабочих систем в автомобиле зависят именно от того, как качественно выполняют свои обязанности эти датчики.

Основная проблема их состоит в том, что при отключении некоторых датчиков автомобиль не нарушит своей работы и может продолжать беспрепятственное движение. Однако саму поломку можно будет обнаружить уже гораздо позже, когда проявятся негативные последствия отключения датчиков.

В зависимости от того какой датчик откажет в работе, могут резко увеличиваться показатели потребления топлива, также могут наблюдаться некоторые сбои в работе двигателя авто. Помимо этого, частым «симптомом» отключения датчиков может быть ускоренный износ некоторых элементов в автомобиле.

Для того чтобы выполнить проверку на выявление некоторых ошибок на Приоре можно воспользоваться специальным контроллером, который специально для этого встроен в авто. Благодаря этому контроллеру не придется лезть в отсек двигателя вместе с мультиметром, чтобы посмотреть и выявить проблему.

Этот контроллер связан со специальным тестером, который подсоединяется производителями к бортовому компьютеру. Чтобы выполнить полную проверку авто на какие-либо неисправности в работе систем и датчиков, не понадобится много времени. Запустить процесс можно нажатием двух кнопок, а затем останется только правильно расшифровать коды ошибок.

Диагностика с помощью встроенного БК

Чтобы посмотреть коды ошибок, необходимо найти кнопку сброса суточного пробега на приборной панели, нажать на нее и, удерживая, провернуть ключ зажигания. Включится режим самодиагностики. Все стрелки на приборах должны совершить движение от минимальных значений к максимальным и обратно, а на ЖК-дисплее — загореться все позиции. Нужно посмотреть: если какая-нибудь позиция не загорелась или стрелка на каком-нибудь приборе не тронулась, значит, следует проверить соответствующие датчики, их сети или дисплей на неисправности.

Бортовой компьютер Приоры

В том же режиме 2 раза нажимаем на любую кнопку переключения режимов встроенного БК, после этого на жидкокристаллическом дисплее могут появиться цифровые коды:

• 2 — очень сильное напряжение в БС;
• 3 — ошибки в системе датчика уровня топлива в бензобаке;
• 4 — ошибка в системе датчика температуры охлаждающей жидкости;
• 5 — ошибка в системе датчика температуры воздуха снаружи автомобиля;
• 6 — перегревание мотора;
• 7 — аварийно низкое давление масла;
• 8 — неисправности в тормозной системе;
• 9 — разряжен аккумулятор;
• Е — ошибка в пакете данных, заложенных в EEPROM.

Многие водители спрашивают, как сбросить коды ошибок автомобиля Лада Приора. Возможно, у них неисправен встроенный БК, так как исправный бортовой компьютер самостоятельно выходит из режима диагностики уже через 30 секунд, если вы не нажимаете никаких кнопок управления.

Диагностика своими силами

Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.

Автомобиль ВАЗ Приора

Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.

По факту для проведения диагностики автовладельцу достаточно будет нажать несколько кнопок и считать комбинации неисправностей.

К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.

Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства

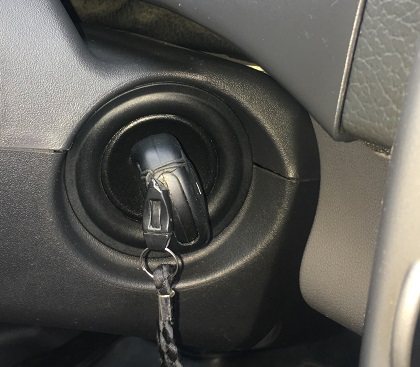

1. Для начала отключите зажигание. После этого зажмите кнопку сброса суточного пробега и включите зажигание. Обратите внимание: кнопка при этом должна быть зажата.

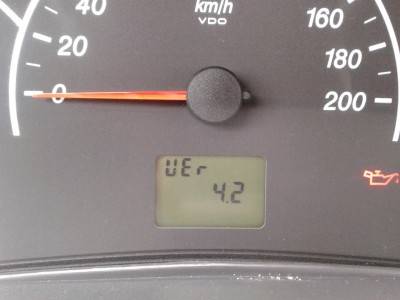

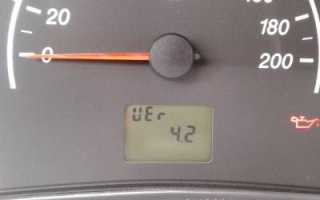

2. На приборной панели транспортного средства есть жидкокристаллический индикатор, наблюдайте за ним. Когда вы включите зажигание, все значки начнут светиться, а все стрелки (спидометра, тахометра, датчика температуры антифриза, состояния уровня бензина) начнут перемещаться до максимальных значений и обратно. То есть, если все стрелки будут вести себя так, как описано здесь, то это означает, что датчики и индикаторы функционируют корректно.
3. Теперь вам нужно найти кнопку переключения функций БК — она расположена на подрулевом правом переключателе. Нажав на нее, на экранчике отобразится версия программного обеспечения (от 1.0 и выше).

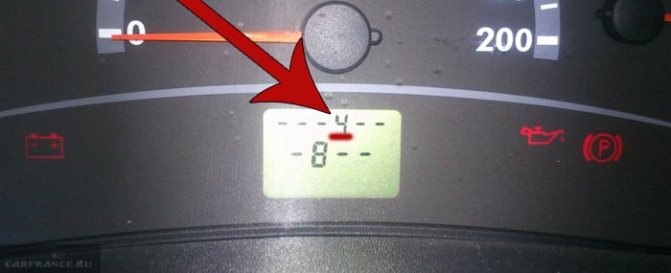

4. Еще раз нажмите на эту кнопку. На экранчике начнут появляться комбинации неисправностей. Если необходимо, то здесь же вы можете сбросить данные об ошибках. Чтобы сделать это, нажмите и удерживайте в этом состоянии кнопку сброса километража дневного пробега около трех секунд.

Проверка при помощи подключаемого компьютера или тестера

Информационная панель для водителя

Проверка неисправности систем с помощью подключаемых устройств дает более точные результаты, но при этом требует расшифровки специальных кодов. К примеру, на мониторе высвечивается код p0441 или p0130 либо ошибка р0422. Ох уж эти автопроизводители, могли бы человеческим языком написать «замените датчик кислорода» вместо Р0130 или «проверьте клапан адсорбера» вместо p0441. Но ничего не поделаешь, Лада Приора предназначена в том числе и на экспорт, поэтому легче написать в программе p0441, чем давать пояснения на русском, казахском, арабском, армянском и еще 10 языках. А затем приложить специальные таблицы, в которых указывается значение тех или иных кодов. Достаточно посмотреть в них, и все станет ясно. Вот только эти таблицы не прилагаются к инструкции по эксплуатации. В любом случае вы можете посмотреть их ниже.

Все коды неисправности систем автомобиля Лада Приора состоят из 5 знаков. Вот расшифровка ошибок Приора.

Первой идет латинская буква:

• P — ошибка в электронных системах мотора;
• C — ошибка в электронных системах шасси;
• B — ошибка в электронике салона;
• U — ошибка в совместной работе различных систем.

Следом идет цифра:

• 0 — код OBD-2;
• 1 — код предприятия;
• 2 — код предприятия;
• 3 — резервный код.

Система указывает на ошибку

Следующая цифра обозначает систему, в которой найдена неисправность:

• 0 — выхлопная;
• 1, 2 — топливная и система подачи воздуха;
• 3 — зажигание;
• 4 — дополнительный контроль;
• 5 — система холостого хода;
• 6 — ЭКУ;
• 7, 8 — трансмиссия.

Последние 2 цифры обозначают порядковый номер неисправности.

Ошибка 1602

Если на бортовом компьютере Лада Приора 16 клапанов появилась ошибка 1602, то это означает, что в контроллере упало напряжение бортовой сети. Как показывает опыт владельцев ВАЗ 2170, на работу машины ошибка 1602 не влияет, если снять клемму с АКБ, то 1602 пропадет, но через некоторое время снова появится. У 1602 может быть несколько причин:

• Проблемы в работе генератора. Измерьте его напряжение, в исправном состоянии он выдает 13,7-14 В.
• Большое падение напряжения во время пуска мотора тоже приводит к появлению 1602. ЭБУ фиксирует падение напряжения и автоматически корректирует время. В первую очередь необходимо проверить массу на электронный блок управления.
• Коды 1602 появляются, когда охранная система блокирует одну из электрических цепей.

Расшифровка неисправностей топливной и воздушной систем

• P0030 — оборвался провод нагревателя кислородного датчика, до нейтрализатора выхлопных газов;
• P0031 — тот же электропровод закоротил на массу;
• P0032 — тот же провод закоротил на бортовую сеть (БС);
• P0036 — оборвалась проводка нагревателя кислородного датчика, после нейтрализатора;
• P0037 — та же проводка замкнула на массу;
• P0038 — она же замкнула на БС;
• P0102 — слабый сигнал в сети датчика массового расхода воздуха;
• P0103 — очень сильный сигнал в сети этого прибора;
• P0112 — слабый сигнал в сети датчика температуры воздуха;
• P0113 — очень мощный сигнал в сети того же прибора;
• P0116 — сигнал датчика температуры антифриза вне рабочего диапазона;
• P0117 — плохой сигнал сети датчика температуры антифриза;
• P0118 — очень сильный сигнал датчика температуры антифриза;

P0122 — плохой сигнал в цепи датчика положения дроссельной заслонки;

• P0123 — очень мощный сигнал в той же цепи;
• P0130 — не работает кислородный датчик до нейтрализатора;
• P0131 — слабый исходящий сигнал в сети этого устройства;
• P0132 — слишком мощный сигнал в той же сети;
• P0133 — замедленный ответ на изменение качества смеси в сети того же устройства;
• P0134 ­- цепь кислородного датчика неактивна;
• P0136 — сломался датчик кислорода после нейтрализатора;
• P0137 — плохой сигнал в цепи этого прибора;
• P0138 — слишком мощный сигнал в той же цепи;
• P0140 — цепь того же датчика неактивна;
• P0141 — сломался нагреватель кислородного датчика после нейтрализатора;
• P0171 — в топливной смеси много воздуха;
• P0172 — в топливной смеси много бензина;
• P0201 — оборвался провод форсунки №1;
• P0202 — оборвался провод форсунки №2;
• P0203 — оборвался провод форсунки №3;
• P0204 — оборвался провод форсунки №4;
• P0217 — перегрелся двигатель;
• P0230 — поломка в сети реле электробензонасоса;

Ошибка P0130 — неисправность цепи датчика кислорода (датчик 1 банка 1)

P0130 — это общий код OBD-II, свидетельствующий о проблеме в проводке датчика кислорода (банк 1, сенсор 1 HO2S B1 S1).

Ошибка говорит о том, что блок управления двигателем не обнаруживает сигнал от датчика кислорода. Ошибка приводит к тому, что управление двигателем переходит в аварийный режим, который в свою очередь влияет на расход топлива и мощность мотора.

Причин ошибки P0130 может быть несколько:

• отсоединен разъем датчика кислорода;
• коррозия разъема датчика;

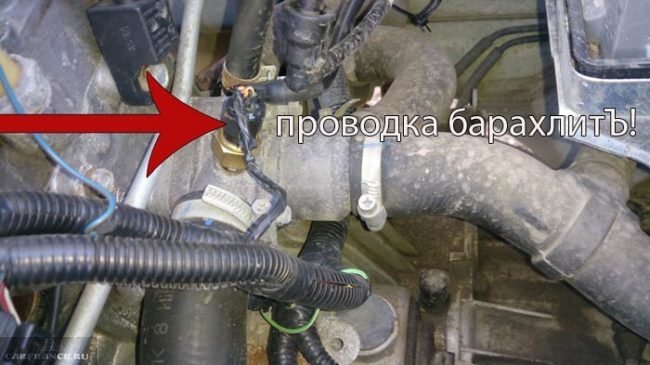

• повреждение проводки датчика кислорода;
• ограниченная (затрудненная) подача топлива. Неисправен топливный насос или забит топливный фильтр;
• не герметичность вакуумной системы;
• не герметичность воздушной или топливной систем;
• показания датчика массового расхода воздуха (MAF) находятся за пределами диапазона;
• показания датчика абсолютного давления (MAP) находятся за пределами допустимого диапазона;
• неисправность системы EVAP;
• показания вторичных датчиков кислорода находятся вне диапазона;
• неисправность регулятора давления топлива ;
• неисправность блока управления двигателем.

Симптомы ошибки P0130

• «Check Engine» на приборной панели;
• двигатель может глохнуть;
• возможна потеря мощности двигателя;
• из выхлопной трубы валит дым различного оттенка — от черного до белого;
• увеличение расхода топлива.

Диагностика ошибки

Для правильной диагностики причины ошибки P0130 необходимо использовать сканер ODB II способный считывать не только коды ошибок, но и показания датчика, в реальном времени.

Используя дилерский сканер можно определить момент возникновения ошибки, посмотреть сохраненные сопутствующие параметры, проанализировать «живые» данные от различных датчиков на работающем автомобиле. Для определения ошибки – код ошибки сбрасывается, автомобиль отправляется на тест-драйв, чтобы посмотреть появится ли код ошибки снова.

Возможно, диагностика причин ошибки может потребовать нескольких дополнительных инструментов, таких как:

• осциллограф;
• специальная дымовая машина, с помощью которой тестируется выхлопная система на наличие утечек.

Частые ошибки при диагностике ошибки.

Замена датчика кислорода на новый, не гарантирует успешного решения проблемы. Причина ошибки может крыться в выше перечисленных проблемах. Поэтому при диагностике и устранении необходимо двигаться от простого к сложному, начиная от наименее затратных причин.

Визуальный осмотр и диагностика с помощью сканера, специального оборудования, помогут найти причину ошибки прежде чем потратить деньги и время на замену датчика.

Устранение ошибки P013

Алгоритм диагностики и устранения ошибки выглядит следующим образом:

• с помощью профессионального сканера проверьте наличие кода ошибки
• проверьте наличие других неисправностей. Сбросьте ошибку, чтобы узнать, возвращается ли он.
• проанализируйте данные блока управления двигателем на работающем автомобиле;
• проведите тест-драйв автомобиля;
• проверьте, возвращается ли P0130.
• осмотрите все перечисленные выше причины. (проводка, утечки и т. д.)
• дальнейшая диагностика проводится с оборудованием указанным ранее (диагностический прибор, мультиметр, осциллограф). Для определения проблемы нужно проанализировать сигналы от датчика. Если сигналы находятся в норме, тогда нужно двигаться дальше по проводке к блоку управления.
• замените неисправный компонент.

Стоимость ремонта ошибки P013

Самая дорогостоящая операция при ремонте это покупка нового датчика кислорода. Стоимость нового оригинального датчика кислорода, в зависимости от марки и модели автомобиля, начинается от 100$.

Неисправности вспомогательных систем и зажигания

P0300 — нет искры во всех цилиндрах;

P0301 — отсутствует искра в цилиндре №1;

P0302 — нет искры в цилиндре №2;

P0303 — отсутствует искра в цилиндре №3;

P0304 — цилиндр №4, искры нет;

P0326 — показатели датчика детонации вышли из допустимого предела;

P0327 — плохой сигнал в цепи того же прибора;

P0328 — слишком мощный сигнал в той же цепи;

P0335 — неисправна цепь датчика коленвала;

P0336 — показатели датчика коленвала вне допустимого предела;

Расположение датчика распредвала

P0337 — датчик коленвала замкнул на массу;

P0338 — оборвана сеть того же прибора;

P0342 — слабый сигнал в сети датчика фаз;

P0343 — слишком высокий сигнал в сети этого прибора;

P0346 — показания того же прибора вышли из допустимого предела;

P0351 — разрыв проводки катушки зажигания цилиндра №1;

P0352 — разрыв цепи катушки №2;

P0353 — разрыв проводки катушки №3;

P0354 — разрыв цепи катушки №4;

P0363 — отсутствие искры и подачи топлива в неисправных цилиндрах;

P0422 — сломался нейтрализатор;

P0441 — неправильный расход воздуха через клапан продувки адсорбера;

P0444 — оборвался провод клапана адсорбера;

P0445 — он же закоротил на массу или БС;

P0480 — разрыв проводки реле вентилятора;

P0481 — неисправность в той же проводке.

Вернуться к оглавлению

Пример диагностики сканером ЕЛМ327

Ниже приведен пример диагностики автомобиля сканером сАлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.

Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

Подключаем сканер к разъему ОБД-2 ждем пока заморгаютиндикаторы.

Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

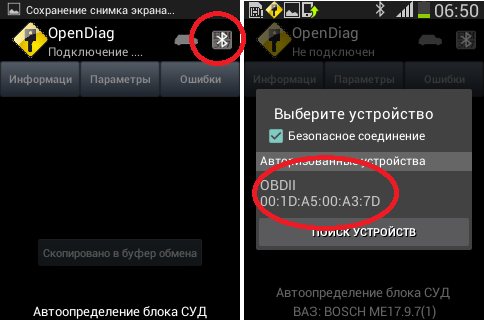

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню,выбираем тип соединения и ставим галочку на Bluetooth ELM.

Далее нажимаем на кнопку в верхнем правом углу и выбираемнаше устройство в данном случае OBD II.После этого произойдет подключение.

Процесс подключения завершен далее можно форсировать самоприложение и ознакомиться с его функциями.

Поломки в системе холостого хода (ХХ) и ЭКУ

• P0500 — сломался датчик скорости.
• P0506 — очень низкие обороты двигателя на ХХ.
• P0507 — слишком большие обороты на ХХ.
• P0511 — сеть регулятора ХХ неисправна.
• P0560 — напряжение БС ниже минимального порога.
• P0562 — очень маленькое напряжение в БС.
• P0563 — очень большое напряжение в БС.
• P0601 — ошибка контрольной суммы ПЗУ.
• P0615 — оборвались провода дополнительного реле стартера.
• P0616 — те же провода закоротили на массу.
• P0617 — они же закоротили на БС.
• P0627 — оборвались провода реле бензонасоса.
• P0628 — эти же провода замкнули на массу.
• P0629 — они же замкнули на БС.
• P0645 — разрыв проводки реле муфты компрессора кондиционера.
• P0646 — эта же проводка замкнула на массу.
• P0647 — она же замкнула на БС.
• P0650 — цепь лампочки индикации неисправности не работает.
• P0654 — цепь управления тахометром неисправна.
• P0685 — оборван электропровод главного реле.
• P0686 — этот же электропровод замкнул на массу.
• P0687 — он же замкнул на БС.
• P0691 — замкнула на массу электропроводка реле управления вентилятором.
• P0692 — эта же электропроводка замкнула на БС.

Примечание: в тех случаях, когда компьютер выдает коды ошибок, которые обозначают обрыв электропроводки какого-нибудь прибора, перед устранением неисправности и покупкой запчастей сначала необходимо посмотреть, не вылез ли штекер электропроводки из разъема соответствующего устройства. Такие казусы случались. Тестеры и компьютеры — это, конечно, хорошо, но глаза автолюбителя ничто не заменит. Удачи в ремонте.

Интернет-журнал о ремонте и эксплуатации автомобилей

• Главная /
• Вопросы и ответы /
• Кузов и салон /
• Значки на панели приборов Приора

Значки на панели приборов Приора

Опишите, пожалуйста, значки на панели приборов Лада Приора.

1. Тахометр. Частота вращения коленчатого вала. Нельзя чтобы стрелка заходила в красную зону. Красная зона опасна для двигателя.
2. Лампа неисправности распределителя тормозных сил. Загорается красным на несколько секунд при включении зажигания. Если лампа горит в других случаях, то это может говорить о неисправности системы.
3. Лампа заряда АКБ. Загорается красным при включении зажигания и гаснет сразу после запуска мотора. Если горит и после запуска двигателя, то это указывает на закончившийся заряд АКБ/неисправность АКБ.
4. Указатель левого поворота. Мигает при включенном указателе поворота, также мигает при включении аварийной сигнализации.
5. Спидометр. Показывает скорость движения авто.
6. Лампа аварийного давления масла. Горит красным при включении зажигания и тухнет сразу же после запуска двигателя. Если лампа горит в любом другом случае, то это указывает на низкое давление в системе. Эксплуатировать авто в таком случае — опасно для двигателя.
7. Указатель правого поворота. Мигает при включенном указателе правого поворота или аварийной сигнализации.
8. Стояночный тормоз. Загорается красным при включении ручного тормоза.
9. Указатель температуры ОЖ. В обычных условиях стрелка располагается в середине шкалы. Рабочая температура двигателя 90 градусов и выше до красной зоны. Стрелка не должна попадать в красную зону, что свидетельствует о перегреве двигателя. В таком случае дальше эксплуатировать авто запрещено. Продолжить пользование автомобилем можно как только стрелка опустится до нормальных значений.
10. Указатель уровня топлива в бензобаке. Показывает уровень топлива. Если бензин отсутствует, то может выйти из строя топливный насос.
11. Лампа резерва топлива. Загорается, когда в баке остается менее 10 л топлива. Также, раздаётся звуковой сигнал.
12. Кнопка переключения режимов индикации и сброса показаний счетчика суточного пробега. Чтобы сбросить суточный пробег, удерживайте кнопку нажатой 3 секунды.
13. Аварийная сигнализация. Мигает вместе с поворотами при включении аварийки.
14. Значок неисправно­сти ЭУР. Горит желтым при включении зажигания на несколько секунд и гаснет. Горение лампы в остальных случаях указывает на неисправность ЭУР.
15. Лампа дальнего света фар.
16. Лампа включе­ния наружного освещения. Загорается при включении габаритов и ближнего света фар.
17. Значок неисправ­ности системы подушек безопасности. Загорается желтым на несколько секунд при включении зажигания и гаснет. Горение лампы в любых других случаях может говорить о неисправности в системе поду­шек безопасности.
18. Значок иммобилайзера. Загорается или мигает желтым и отображает состояние системы иммобилайзера и режим охраны автомобиля. Если система в порядке и запуск двигателя разрешен, при включении зажигания лампа мигает 1 раз и гаснет.
19. ЖК дисп­лей бортового компьютера. Отображает информацию с бортового компьютера, а также дневной и общий киллометраж.
20. Непристегнутый ремень безопасности. Загорается при включении зажигания, если не пристегнут ремень безопасности водителя.
21. Лампа аварий­ного состояния тормозной системы. Загорается красным при включении зажигания на несколько секунд и гаснет. Также лампа загорается при недостаточном уровне тормозной жидкости и при возникновении неисправности в рабочей тормозной системе.
22. Значок отключения подуш­ки безопасности пассажира (опционально). Загорается при включении зажигания.
23. Значок неисправности АБС (опционально). Для проверки лампа загорается при включении зажи­гания и гаснет через несколько се­кунд или после запуска двигателя. Горение лампы означает неисправность в системе АБС. Однако, на работоспособность тормозной системы не влияет.
24. Лампа неисправности двигателя. Check Engine. Для проверки загорается при включении зажигания и гаснет после запуска двигателя. В остальных случаях горение лампы указывает на неисправность двигателя. Эксплуатировать авто в таком случае не рекомендуется.

Причины возникновения 4 ошибки

Загорелась ошибка 4 на экране бортового компьютера ( отмечена красной стрелкой )

Причин, по которым выскакивает ошибка 4 в ЭБУ несколько. Рассмотрим, все возможные варианты:

Вышел со строя датчик температуры охлаждающей жидкости.

В процессе замены и ремонта датчика ОЖ на Калине

Проверка проводки и подачи напряжения на датчик

Все эти причины довольно легко устранимы и не являются поводом для серьезного беспокойства.

Как посмотреть ошибки на бортовом компьютере?

На видео показан «режим самодиагностики» автомобиля Лада Калина, при котором можно узнать есть ли ошибки:

Методы устранения

Для того, чтобы устранить причину возникновения ошибки 4 в ЭБУ Калины стоит проделать следующее операции:

1. Проверить датчик на работоспособность. Если он «умер», то следует заменить его.
2. Проверить, есть ли контакт, и нет ли налета. Почистить посадочное место и заменить датчик.
3. Проверить бортовую цепь и убедиться, что есть контакт в ней.
4. А вот случайную ошибку лечить придется только прошивкой ЭБУ и сбросом всех ошибок. Для этого рекомендуется обратиться в автосервис.

Таким образом, решить проблему можно самому, но как показывает практика, это не всегда получается. Ошибка 4 достаточно часто выскакивает в холодное время года, когда автомобиль долго стоит на свежем воздухе, а не в гараже.

Процесс диагностики автомобиля Лада Приора с использованием бортового компьютера

В первую очередь нужно знать, как сбросить параметры при помощи кнопки для сбрасывания всех суточных показателей пробега. Она расположена на панели приборов. Необходимо нажать на эту кнопку и, продолжая удерживать, одновременно с этим нужно включить с помощью ключа зажигание. Используя эти действия, можно будет увидеть все возникшие и доступные коды ошибок. Перед тем как показать список кодов ошибок, включается автономная самостоятельная диагностика автомобиля.

В это время, в начале процесса диагностики, все стрелки на датчиках и приборах должны будут показать скачок от минимального до самого максимального показателя, одновременно в этот момент на жидкокристаллическом дисплее должны будут показаны все необходимые показатели и ошибки для проверки авто.

Если в этот момент какая-либо стрелка не показала правильного движения или какое-либо положение на дисплее не высветилось, то нужно проверить датчики и системы автомобиля на ошибки. Также не стоит забывать проверять и сам дисплей на наличие неисправностей, т.к. возможна ситуация, когда автомобиль работает правильно, а ошибки показываются на дисплее исключительно из-за отхождения каких-либо контактов.

Теперь в этом же режиме самостоятельной проверки автомобиля нужно нажать дважды на любую кнопку, которая отвечает за переключение режима работы бортового компьютера. После этих действий на жидкокристаллическом экране бортового компьютера должны будут появиться определенные цифры. Это и есть коды ошибок Лада Приора.

Код ошибки

Расшифровка

2 Наблюдается достаточно сильное напряжение в бортовой системе контроля. 3 Неполадки в работе датчика, который отвечает за показания наличия топлива в топливном баке. 4 Проблемы с жидкостью, которая отвечает за охлаждение (могут быть неточными показания ее температуры). 5 Сбой в системе работы датчиков, отвечающих за показания температуры воздуха вне автомобиля 6 Перегрева двигателя. 7 Критично снизится уровень давления масла. 8 Проблемы в системе торможения 9 Аккумулятор разрядился. Е Возникли сбои в информационном пакете, который был заложен в EEPROM

Расшифровка кодов

Что же, если произвести проверку авто на предмет неисправностей у вас получилось, то тогда необходимо расшифровать комбинации ошибок, иначе зачем вообще нужна диагностика?

Самостоятельная диагностика

Рассмотрим расшифровку комбинаций неисправностей, которые вы можете считать при самостоятельной проверке Лады Приоры.

Номер	Неисправность
2	При самостоятельной проверке этот код свидетельствует об увеличенном показателе напряжения в бортовой сети. Рекомендуется произвести проверку основных электроцепей.
3	Сообщается об ошибках в работе датчика контроля уровня бензина в топливном баке.
4	Данный код свидетельствует о неполадках в работе датчика контроля уровня температуры хладагента.
5	Поломка в работе датчика температуры окружающей среды. Сведения, поступающие на устройство, могут быть неточными.
6	Сообщается о перегреве мотора, возможно закипание антифриза.
7	БК сообщает автовладельцу об аварийном давлении смазывающей жидкости.
8	Зафиксированы неисправности в работе тормозной системы. Это может свидетельствовать о дефектах, которые впоследствии могут отразиться на безопасности водителя и пассажиров.
9	Сообщается о разряженном аккумуляторе.
Е (EEPROM)	Зафиксированы неисправности в пакете данных.

Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства, также на панели горят все значки

Обратите внимание: если кнопка переключения функций бортового компьютера не будет нажиматься более 10 секунд, то приборная панель вновь перейдет в рабочее состояние.

Поломки в системе зажигания

Если вы не смогли провести проверку своей ВАЗ Приора самостоятельно, то можно сделать это при помощи специального тестера. В этом случае код ошибки будет представлять собой комбинацию из буквы и четырех цифр:

• Р — означает поломку в работе электронных систем ДВС;
• С — неисправности в работе шасси;
• В — поломка в электронике салона авто;
• U — свидетельствует об ошибке в совместной работе разных систем;
• цифра 0 обозначает код OBD-2;
• 1 и 2 — код предприятия;
• 3 — резервный код.

Комбинация	Описание поломки
Р0300	Блок управления передает сигнал об отсутствии искры во всех цилиндрах двигателя 16 клапанов авто.
Р0326	Некорректный сигнал, поступающий на блок управления с датчика детонации. Рекомендуется произвести более тщательную проверку устройства.
Р0327	В цепи датчика детонации произошел обрыв или замыкание. Следует проверить цепь.
Р0335, Р0336	Возникли ошибки в работе датчика коленчатого вала. Кроме того, такие комбинации могут свидетельствовать о некорректном сигнале, поступающем с устройства на бортовой компьютер.
Р0337	Устройство контроля положения коленчатого вала замыкает на массу.
Р0338	Произошло короткое замыкание или обрыв в цепи датчика коленвала.
Р0342	В цепи датчика фар зафиксирован слишком низкий сигнал
Р0343	Зафиксирован слишком высокий сигнал в цепи того же устройства.
Р0422	Произошла поломка нейтрализатора, рекомендуется заменить устройство.
Р0444	Блоком управления Лада Приора зафиксирован обрыв в проводке клапана адсорбера.
Р0445	Клапан адсорбера закоротил на массу.
Р0480	Произошел обрыв в проводке реле вентилятора, следует произвести проверку реле и при необходимости заменить его.
Р0481	В проводке вентилятора системы охлаждения произошло замыкание.

Разъем для проведения самостоятельной диагностики автомобиля ВАЗ Приора

Коды ошибок топливной и воздушных систем

Коды	Описание
Р0030	Блок управления зафиксировал обрыв в цепи от устройства нагрева кислородного датчика до нейтрализатора выхлопных газов.
Р0031	Сообщается о коротком замыкании на массу в цепи кислородного датчика.
Р0102	Зафиксирован некорректный уровень сигнала в электроцепи устройства контроля массового расхода воздуха.
Р0116	С устройства контроля температуры охлаждающей жидкости поступает некорректный сигнал. Следует проверить электроцепь и состояние самого устройства.
Р0122	С ДПДЗ на бортовой компьютер поступает неверный сигнал.
Р0130	Вышел из строя датчик контроля уровня кислорода.
Р0171	Блок управления зафиксировал чрезмерное количество воздуха в топливной смеси.
Р0172	Бортовой компьютер зафиксировал чрезмерное количество бензина в топливной смеси.
Р0201 — Р0204	Блок управления Лада Приора зарегистрировал обрыв в проводе одной из четырех форсунок.
Р0217	Этот код неисправности означает перегрев мотора.
Р0230	Зафиксирован сбой в работе электроцепи реле электрического топливного насоса. Необходимо произвести полную диагностику электроцепи на предмет выявления обрывов и замыканий.
Р0261	В проводке форсунки первого цилиндра произошло короткое замыкание.
Р0263	Вышел из строя драйвер первой форсунки.
Р0266	Произошла поломка в работе драйвера второй форсунки.
Р0269	Блок управления зарегистрировал ошибки в функционировании драйвера третьей форсунки.
Р0272	Вышел из строя драйвер четвертой форсунки.
Р0264, Р0267, Р0270	Одна из этих комбинаций свидетельствует о замыкании в цепи второй, третьей или четвертой форсунки.

Процесс диагностики автомобиля с помощью тестера или подключаемого компьютера

Гораздо более точные и достоверные данные при проверке автомобиля на неисправности можно получить, если использовать отдельно подключаемое оборудование. Но внедрение таких инструментов и приборов дает зашифрованные показания, поэтому, чтобы правильно понять и найти все неисправности в автомобиле, нужна расшифровка данных, полученных от устройств диагностики. Конечно, производители могли поступить проще для русскоязычных автолюбителей. Можно было бы писать на экране устройства после диагностики «замените клапан адсорбера», но вместо этого на дисплее можно будет найти только шифр в виде р0441, а код р0130 появится только из-за неполадок с кислородным датчиком.

Но проблема заключается в том, что Лада Приора выпускается не только на отечественный рынок, она производится и для продажи в других странах. Поэтому была создана такая классификация автомобильных неполадок и их код на проверочном устройстве.

В программу проще прописать только определенное количество универсальных кодов, чем для каждого национального рынка вводить свои языковые данные. В результате можно посмотреть на определенный код на дисплее и легко определить суть проблемы в авто, используя список, где перечислены все зашифрованные коды. Для обозначения кодов ошибок на автомобиле Лада Приора используется специальный шифр. Этот шифр включает в себя:

• буквенный код неисправности;
• цифровой код места неисправности в конструкции автомобиля.

На Ладе Приора все шифры пробелов в работе автомобиля будут иметь по пять цифр. Вот полный список обозначений Приоры. Первым символом кода будет латинская буква. Буква «Р» обозначает неполадки с двигателем, точнее с его электронной системой. Буква «В» сигнализирует о проблемах электроники салона.

Буква «С» присутствует на экране только при наличии сбоев в электронной системе автошасси. Если возникают комбинированные ошибки в нескольких рабочих системах автомобиля, то на дисплее возникнет буква «U». После буквенного обозначения следует цифровой.

Нулевой показатель обозначается кодом OBD-2. Цифры 1 и 2 показывают код компании, а третья цифра отвечает за резервный шифр-код. Последующий набор цифр условно показывает место, где обнаружены при диагностике ошибки. Нулевой код говорит о системе выхлопов. Цифра 1 указывает на топливную систему, цифра 2 — на систему воздухоподачи.

Если есть неисправности в зажигании, то появится цифра 3. При проблемах с дополнительным контролем возникает цифра 4. Если есть неисправности в холостом ходе, то за это отвечает цифра 5, а при проблемах в ЭКУ возникает цифра 6. С трансмиссией связаны цифры 7 и 8. В общем коде самые последние две цифры показывают номер ошибки в работе.

Как устранить проблему

Есть несколько возможных способов устранения данной проблемы. Если какой-то способ решения вам не подходит, переходите к следующему. А также мы рассмотрим, что делать, если ни один из вариантов устранения ошибки 4 не помогает.

Способ №1 (Обновление ПО)

Пытаясь узнать, в чем может заключаться суть проблемы, многие изначально берутся проанализировать правильность работы приемника и его уникального ID (как правило, он присутствует уже на карте доступа, а если нет смарт-карты – интегрируется в саму систему). Здесь уже становиться понятно, что ресивер не способен распознать собственный ID номер, который, в свою очередь, делает невозможной последующую раскодировку канала. Соответственно, если появилась ошибка номер 4, далее следует разобраться в особенностях восстановления ID.

1. Если появилась ошибка 4 на триколор тв, надо перейти на канал 333. Этот канал специально предусматривается для выполнения сервисных действий. Именно после перехода на него проводится процедура обновления штатного программного обеспечения.
2. Затем провести проверку наличия обновлений. Приемник сделает это самостоятельно. При обнаружении новой версии ПО он предложит пользователю подтвердить установку. Выполнив это действие, ошибка 4 триколор должна исчезнуть.

Что делать дальше? После принятия ресивером согласия он изначально проведет инсталляцию со спутника, а затем, после достижения 50%-й отметки на шкале прогресса, начнет инсталлировать скачанные файлы в память устройства. Это будет длиться вплоть до того момента, пока шкала прогресса не будет заполнена до 100 процентов.

Обратите внимание! Если установлено подключение к спутнику, и вы одобрили инсталлирование обновленной версии, ни в коем случае не выключайте приемник! В противном случае вы не сможете устранить проблему до конца. В некоторых случаях приемник больше не показывает каналы из-за недостаточного количества файлов в пакете программного обеспечения либо вследствие их повреждения.

После того как все необходимые файлы будут скачаны и установлены, приемник самостоятельно перезагрузится для вступления в силу обновленных файлов. После перезагрузки система должна полностью устранить проблему.

В случае с некоторыми моделями, дополнительно требуется установка обновления программного обеспечения для модуля. Помните о том, что ее обновление происходит сразу же после того, как в систему загружается основная прошивка. Модуль обновляется гораздо быстрее. Обязательная установка этих файлов требуется не всегда – многое зависит от поведения системы после завершения обновления основной прошивки. Если ошибка 4 пропала, больше ничего не трогаем. При ее сохранении пытаемся дополнительно обновить модуль.

Важно! Иногда обновление программного обеспечения может не помогать, так как в гнезде находиться USB-флешка. Извлеките её и перезагрузите приемник, должно помочь.

Способ №2 (Сброс настроек)

Иногда устранение четвертой ошибки требует сброса приемника до заводских настроек, и повторного поиска каналов. Делается это очень просто:

1. Нажмите кнопку «Меню» на пульте от вашего приемника.
2. Выберите пункт «Настройки».
3. Затем пролистайте в самый конец к разделу «О приемнике», пункт «Сбросить настройки».

После того как сделаете сброс до стандартных настроек, выполните заново поиск каналов Триколор ТВ, а для того чтобы смотреть каналы со сдвигом вещания относительно Москвы +2(+3) часа, выберите регион «Урал».

Способ №3 (Обращение в поддержку)

Если вам не помогли предыдущие два способа решения проблемы, тогда можете обратиться в службу технической поддержки Триколор. Но перед тем как звонить, соберите следующие данные:

• ID номер смарт-карты;
• Номер вашего договора с компанией Триколор;

После этого вы можете позвонить online на , или выбрать любой другой способ связи с поддержкой. Надеемся, что вы без проблем сможете восстановить доступ к просмотру любимых каналов, следуя выше перечисленным советам.

Коды проблем с воздушной и топливными системами

Р0030 означает, что порвался кабель датчика, который отвечает за нагрев кислорода. Обрыв расположен до системы нейтрализации выхлопного газа. Если закоротило кабель того же датчика на массу, то возникает код Р0031. При обрыве цепи после нейтрализатора появится в конце кода цифра 6. Код Р0112 — слабая сигнальность датчика, который отвечает за температуру воздуха, если есть сильный сигнал, то появляется код Р0113.

Если есть проблемы со слабым сигналом дроссельной заслонки, то появляется код Р0122, а сильный — Р0123. Если неполадки с кислородным устройством, то появляется Р 0130 ошибка. При Р0133 ответ на смесь приходит медленно, при возникновении ошибки Р0134 устройство не работает.

Если много воздуха в топливе, то код — 0171, а при 72 — много бензина в смеси. Код Р0201-Р0204 говорит о повреждениях форсунок и их кабелей. Если есть код 0217, то нагревается мотор, при 0230 — неисправность в бензонасосе. При кодах от Р0261 до Р0272 проблемы нужно искать в форсунках.

Ошибка 1602

Если на бортовом компьютере Лада Приора 16 клапанов появилась ошибка 1602, то это означает, что в контроллере упало напряжение бортовой сети. Как показывает опыт владельцев ВАЗ 2170, на работу машины ошибка 1602 не влияет, если снять клемму с АКБ, то 1602 пропадет, но через некоторое время снова появится. У 1602 может быть несколько причин:

• Проблемы в работе генератора. Измерьте его напряжение, в исправном состоянии он выдает 13,7-14 В.
• Большое падение напряжения во время пуска мотора тоже приводит к появлению 1602. ЭБУ фиксирует падение напряжения и автоматически корректирует время. В первую очередь необходимо проверить массу на электронный блок управления.
• Коды 1602 появляются, когда охранная система блокирует одну из электрических цепей.

Проблемы с дополнительными системами и зажиганием

Если не возникает искра во всех цилиндрах или только в одном из них, то может появиться код от Р0300 до Р0304. Если поломались устройства детонации, то код Р0326. При слабом сигнале в том же месте код Р0327, а при слишком сильном код заканчивается цифрой 28.

Если возникли проблемы с коленвалом, код Р0335, при этом: 0336 — показатели вышли за пределы; 0337 — замыкание; 0338 — обрыв в сети. Ошибки Р0342 — от датчика фаз поступает слабый сигнал, а при Р0343 — слишком сильный. Но если в конце будет число 46, то данные вышли далеко за пределы допустимых границ. Если проблемы с катушками и цилиндрами, то это коды Р0351-Р0363.

Ошибка р0422 говорит о поломке в нейтрализаторе. Если возникла ситуация с появлением на дисплее надписи «ошибка 0422», это может свидетельствовать о уменьшении эффективности нейтрализатора ниже допустимого порога, а при коде 0441 ошибка сигнализирует о проблеме с воздушными клапанами. При кодах 0480 и 0481 неполадки в вентиляторе.

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Ошибки в системе холостого хода и ЭКУ Лада Приора

Р0500 — неисправность в датчике, который отвечает за скорость. При последней цифре 6 обороты низкие, а при 7 — высокие. При 11 регулятор сломался, а при 60 — низкое напряжение, при коде 62 — оно слишком низкое. Цифры кода 63 свидетельствуют о высоком напряжении. 0601 — неисправности контрольного суммирования. Код 0627 говорит о надрывах в кабелях бензонасоса. При коде 0645, 46 и 47 — проблемы с кондиционером.

Это основной список проблем и неисправностей, которые возникают в автомобиле. Если правильно их расшифровать, то дальше намного проще уже будет заниматься ремонтом автомобиля и исправлением ошибок Приора. Но даже при самом эффективном оборудовании нужно помнить, что хорошего автомеханика невозможно будет заменить ни одним проверочным прибором.
