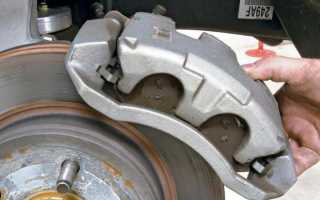

Тормозной суппорт – это одно из самых основных устройств в тормозной системе автомобиля. Суппорт преобразует энергию нажатия педали тормоза в тормозное усилие вашего автомобиля. От правильной и безотказной работы суппортов зависит ваша безопасность на дороге. Поэтому, нельзя недооценивать важность четкой и правильной работы тормозных суппортов. В этой статье мы поговорим с вами о принципе устройства суппортов, об их типичных неисправностях и способах их устранения, а также о ремонте суппорта при помощи ремкомлекта.

Исторические факты

Специалисты уверены, что первый дисковый тормозной механизм появился примерно в 1890 году. Разработкой занимался английский инженер Фредерик Ланчестер. Система Ланчестера представляла собой суппорт, сжимающий колодки. Но тогда еще не было материалов, из которых можно изготавливать тормозные диски. Эта конструкция ушла в прошлое.

Известностью и развитием дисковых тормозов весь автомобильный мир обязан авиационным производствам. Во время Второй мировой войны суппортами комплектовались самолетные шасси. В начале 50-х годов такие системы стали уже устанавливать на спортивные авто. Через некоторое время передние тормозные суппорта стали появляться и на гражданских авто. Первым автомобилем, который оснащался дисковой тормозной системой, был Chrysler Crown Imperial 1949 года.

Суппорт фиксированного типа

Эти системы по хронологии появились раньше, чем элементы с плавающей скобой. Данный механизм состоял из корпуса и цилиндров с каждой из сторон диска. Корпус суппорта прочно и жестко закреплялся на кулаке передней, а на некоторых моделях — и задней подвески. Когда водитель автомобиля нажимал на педаль, к диску с каждой из сторон прижималось по одной колодке. В разомкнутом состоянии они удерживались при помощи специальной пружины. Чтобы обеспечить одновременное срабатывание двух поршней, тормозная жидкость подавалась в механизм при помощи сети трубок в каждый из цилиндров.

За счет использования нескольких цилиндров работа такой конструкции была весьма эффективной. Такие передние тормозные суппорта, да и задние устанавливаются на тяжелые и спортивные автомобили. Системы данного уровня изготавливаются в специализированных компаниях, выпускающих спортивные запчасти.

Устройство

Узел представляет собой цилиндр, внутри которого ходит поршень. В систему входят также скобы – они удерживают тормозные колодки. На легковых автомобилях устанавливают изделия, приводимые в действие гидравлической системой, на грузовые машины ставят пневмосистему.

Вот из чего состоит суппорт:

• корпус;
• направляющие суппорта – должны быть покрыты смазкой;
• пыльники пальцев, по которым ходит суппорт;
• внутренняя и внешняя колодки;
• скобы, в которых закреплены тормозящие элементы;
• уплотнительное и крепежное кольца;
• поршневой пыльник;
• шланги, подводящие тормозную жидкость.

Основной элемент – поршень с цилиндром. Конструкцией предусмотрен клапан, отводящий воздух. Под воздействием давления температура воздуха возрастает, из-за чего есть риск, что жидкость закипит, а это негативно сказывается на торможении. Отверстие в заднем суппорте открывают при прокачке тормозов. Задний тормозной суппорт соединяется с тросиком, поэтому поршень может выжиматься механически, стояночным тормозом.

Тормозной суппорт. Устройство и обслуживание. Ремкомплект.

Общий принцип работы заднего суппорта. Мазда 3

Суппорт с плавающей скобой

Этот механизм отличается от вышеописанного тем, что с одной стороны тормозная колодка постоянно находится на одном месте. Суппорта со скобой плавающего типа состоят из крепежного кронштейна и корпуса. Последний закрепляется на внутренней стороне колеса. В корпусе устанавливается чаще один тормозной поршень переднего суппорта. В процессе нажатия на педаль, данный элемент воздействует на подвижную колодку. Так, вначале начинает движение колодка, а когда она прижмется к поверхности дика, плавающая скоба перемещает навстречу поршню вторую колодку.

Принцип действия

Задача, которую выполняют передние тормозные суппорта – это, собственно, торможение при нажатии на соответствующую педаль. Стоит более подробно рассмотреть принцип действия этих устройств. Алгоритм работы заключается в том, что когда водитель нажимает на педаль, в системе возрастает давление. Поршень, расположенный в ГТЦ, двигается от начала цилиндра в его конец, собирая жидкость, находящуюся в емкости. За счет работы поршня, она выдавливается. Затем эта жидкость двигается по магистралям и, наконец, срабатывает поршень. Он и давит на колодки.

Главный цилиндр

Чтобы понять, как работает суппорт тормозной передний ВАЗ, необходимо разобрать конструкцию ГТЦ. Цилиндр – это конструкция с поршнем внутри. Последний закреплен на штоке, что и воздействует на него. При нажатии на педаль, этот элемент смещается вперед. Соответственно, вместе с ним смещается и тормозная жидкость.

Нужно знать, что сжать ее невозможно. Если на жидкость оказывается давление, то и она будет на что-то давить. Далее жидкость станет воздействовать на все рабочие цилиндры, к которым подключены шланги системы. После того как рабочий цилиндр заполнится жидкостью, поршень внутри станет выдавливаться и действовать на колодку. Последняя обожмет диск и начнется процесс торможения.

О необходимости обслуживания суппортов

Часто автолюбители жалуются, что суппорт тормозной передний («Нива»это или другое авто — не суть важно) неэффективен, греется и часто заклинивает. В определенный момент тормоза, которые раньше радовали своего владельца четкостью и безотказностью, вдруг стали капризными. Такие проблемы возникают из-за отсутствия возможности обслуживания этих узлов. Восстановительные работы начинают только тогда, когда машина уже не тормозит.

Если же проводить ТО чаще, то ремонт переднего тормозного суппорта не понадобится. Давайте рассмотрим, по каким причинам суппорт может выходить из строя, как его обслуживать и менять.

Подведем итоги

Для увеличения срока службы тормозных суппортов автомобиля необходимо регулярное обслуживание. Оно включает в себя осмотр деталей на предмет повреждений и замену смазочного материала.

Владелец автомобиля может самостоятельно диагностировать и устранить поломку. Для этого не требуется использовать сложное оборудование. Своевременный ремонт позволит избежать более серьезных неисправностей.

Проводили ли вы диагностику и ремонт тормозного суппорта на своем автомобиле? Какие детали были изношены в вашем случае? Оставляйте комментарии, добавляйте статью в закладки и делитесь ею в социальных сетях.

Смотрите в видео ниже. Тормозной суппорт — устройство, принцип работы и ремонт. Что делать, если заклинило суппорт?

Покраска тормозных суппортов своими руками. С данной статьей можно ознакомиться у нас на сайте по ссылке.

Коррозия – главная беда

Эти механизмы вынуждены работать в очень тяжелых условиях. Когда водитель активно тормозит, диск может нагреваться до 600 градусов. Прочие детали суппорта страдают меньше. Однако они тоже постоянно нагреваются и остывают. Да и к тому же суппорт тормозной передний («Тойота Маджеста» в том числе) часто подвергается воздействиям воды, песка, соли и различной грязи. Естественно, что рабочий цилиндр в суппорте надежно защищен пыльником, а также манжетой. Однако в процессе эксплуатации на поршне и в цилиндре может появляться коррозия.

Причины – вода и грязь, что пробиваются через поврежденные пыльники. Нужно регулярно следить за состоянием пыльников. А если они разрушились, то следует приобрети ремкомплект суппорта тормозного переднего и заменить старую деталь. Также из-за циклов нагрева/охлаждения внутри возникает конденсат. Коррозируют и наружные края цилиндров и поршней. Вначале ход поршня сопровождается заметным усилием. Затем данная проблема прогрессирует и это неминуемо отражается на качестве работы тормозной системы в общем. Водитель давит на педаль, но она очень тугая. При более сильном надавливании, тормоза либо срабатывают через раз, либо не действуют вовсе. Если цилиндр в хорошем состоянии, можно отделаться удалением ржавчины, затем смазкой и тогда можно вернуть эффективную работу. Но так бывает не всегда.

Экскурс по брендам

В отличие от, скажем, автомобильных датчиков, имеет смысл брать неоригинальный суппорт. Запчасти тормозной системы со вторичного рынка могут не уступать оригиналам. Важно лишь знать производителей. Вот кто выпускает лучшие тормозные суппорты:

• NK (Дания);
• Pagid (Германия);
• Delco Remy (США);
• ABS (Нидерланды);
• Textar (Германия).

Более дешевые аналоги тоже есть. Вот только дешевый суппорт

долго автолюбителю не прослужит. Его имеет смысл брать лишь в случае ограниченности в средствах на момент покупки. Рано или поздно деталь придется поменять. Возможно, вследствие скорой поломки. Обратите внимание на следующие фирмы:

• Profit (Чехия);
• Febest (Германия);
• JP Group (Дания).

Из недорогих суппортов лучшим отношением цены к качеству могут похвастать немецкие Febest. В последние годы качество продукции данной фирмы скакнуло вверх. Должно быть, это связано с увеличением объема поставок в страны Европы и, в частности, Азии, где требования к исполнению автомобильных запчастей очень высоки. Если ваши финансы ограничены, советуем брать именно Febest – их суппорта стоят каждой копейки.

Обратите также внимание на ремкоплекты

тормозных суппортов этих фирм:

• Meyle (Германия);
• Autofren (Испания);
• Frenkit (Испания);
• Ert (Испания).

На практике так оно и есть: большая часть продающихся в Европе ремкомплектов суппортов производится в Испании. Причина кроется в хорошем качестве, демократичной цене и полной комплектности.

Заменить или восстанавливать?

Если регулярно не обслуживать тормозные суппорта, то поршни могут заклинить в цилиндрах. В данном случае не поможет даже ремкомплект суппорта тормозного переднего, тем более что состоит он из пыльника и манжеты. В данном случае необходимо ремонтировать и восстанавливать поверхность цилиндров.

Способ решения данной проблемы зависит от конструкции суппорта, модели автомобиля, а также от самого состояния механизмов. Например, придется купить новый поршень или в самом худшем случае приобретать новый или подержанный суппорт. Это весьма дорогое удовольствие – суппорт тормозной передний правый, и соответственно левый для ВАЗ-2108 обойдется в 2 500 рублей за каждый.

Замена прокладки ГБЦ ВАЗ 2109 (21099)

На всех карбюраторных автомобилях семейства 2108-09-099 заменить прокладку головки блока достаточно просто, сначала снимаем ГБЦ:

• отсоединяем аккумуляторную клемму (массовый провод) сливаем тосол;
• снимаем корпус воздушного фильтра;
• с клапанной крышки сдергиваем шланг вентиляции картера, предварительно раскрутив хомут;
• как и на «Классике», отсоединяем от карбюратора: трос газа, тросик подсоса, от бензонасоса бензиновый шланг;
• снимаем все патрубки с ГБЦ – вакуумного усилителя, радиатора, печной шланг;
• откручиваем гайки крепления приемной трубы, к ним можно подлезть сверху, из-под капота;
• снимаем кожух ремня ГРМ;
• демонтируем клапанную крышку (2 гайки);
• откручиваем болт крепления распредшестерни;
• ослабляем крепление натяжного ролика, скидываем ремень и саму шестерню;
• откручиваем болт крепления железного кожуха ГРМ к ГБЦ;
• отворачиваем десять болтов ГБЦ, остальное можно не снимать (карбюратор, трамблер и впускной коллектор остаются на месте).

На этом снятие ГБЦ закончено, прокладку меняем, зачистив тщательно поверхности ГБЦ и блока. Метки устанавливается следующим образом:

• метки распредвала совмещаются по левому краю ГБЦ (как на картинке);
• метки коленвала совмещаются на маховике (в окошке картера КПП).

После произведенной замены прокладки ГБЦ ВАЗ 2109 заливаем тосол и запускаем двигатель, по мере прогрева мотора добавляем охлаждающую жидкость в расширительный бачок, следим за температурой движка.

Симптомы поломки и ремонт

О том, что этот механизм скоро выйдет из строя, говорит скрип. Это значит, что есть трение, которое медленно, но уверенно разрушим механизм. Скрипят суппорта по нескольким причинам. Одна из них – это перекошенные колодки. Вторая причина – изношенные диски. Приятная новость в том, что этот механизм можно восстановить.

Для этого машину нужно поставить на специальные подпорки и затем снять колесо. Далее вынимают колодки – это можно сделать, открутив нижний болт. Затем откручивают верхний. Он удерживает сам суппорт. Поле этого отворачивают болты, крепящие скобы на кулаке и извлекают их. Далее вынимают поршень. Чтобы выдавить его, нужно выжать педаль тормоза. Когда элемент удалось извлечь, тормозную магистраль необходимо снять и закупорит. Для этого подойдет болт на 12. Главное — не забыть его вынуть оттуда.

Затем суппорт тормозной передний левый или тот, который вышел из строя, разбирают вплоть до винтиков. Каждый элемент вычищают до блеска с помощью чистящих средств. Изношенные детали заменяют. Также перед сборкой нужно подготовить ремкомплект — поменять все резинки (кольца и пыльники). Это то, что касается ремонта. Замена выполняется еще проще – здесь старая деталь просто выбрасывается, а новая устанавливается на его место и закручивается на болтах. Вам остается лишь установить колодки в направляющие и зафиксировать их положение. Кстати, меняются детали системы попарно (левый и правый вместе).

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Статья впервые появилась на AutoRemont2.ru
