Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

[ Скрыть]

Как устроена КПП ЗИЛ 130?

Сначала разберем устройство коробки передач автомобиля ЗИЛ 130. Эти машины оснащаются пятиступенчатыми трехкодовыми механическими трансмиссиями. Агрегат имеет пять скоростей для передвижения вперед, а также одну передачу для движения задом. В трансмиссии используется два синхронизирующих устройства инерционного типа для включения передач 2 и 3, а также 4 и 5. В картере агрегата на подшипниковых элементах устанавливается первичный вал, называющийся ведущим. Он выполнен в сборе с косозубой шестеренкой и зубчатым венцом для включения передачи 5.

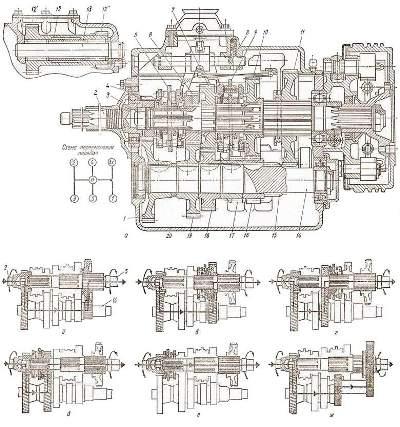

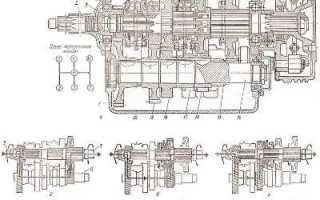

Схема устройства трансмиссии на ЗИЛ

В расточке вала монтируется роликовое подшипниковое устройство цилиндрического типа. На эту деталь передней стороной ставится вторичный шкив. На чертеже показано, как снизу картера монтируется промежуточный вал, где зафиксирована еще одна шестеренка под номером 1. Она расположена в зацеплении с такой же шестеренкой, отмеченной номером 4, только расположенной на ведущем валу. На промежуточном шкиве устанавливаются еще три аналогичных элемента. Они отмечены номерами: 17 для задней, 15 — для передачи 1.

На шлицевых элементах вторичного вала имеется прямозубая шестеренка под номером 11, она предназначена для активации первой и задней скорости. Здесь же располагаются зубчатые каретки синхронизирующих устройств 5 и 9. Косозубые шестеренки, вмонтированные на вторичном валу, используются для активации второй скорости (элемент под номером 10), третьей (деталь под номером 7) и четвертой передачи (шестеренка 6). Они установлены так, что находятся в постоянном зацеплении с такими же элементами промежуточного вала. Снизу картера агрегата жестко зафиксирована ось под номером 13, на этом элементе с помощью роликовых подшипниковых устройств цилиндрического типа монтируется блок с прямозубыми шестеренками задней скорости (номер 12 на схеме).

Большая шестеренка на блоке устанавливается так, что работает в постоянном зацеплении с элементом 17, вмонтированном на промежуточном валу. Внутренняя составляющая картера наполняется расходным материалом — трансмиссионной смазкой. Эта часть закрывается защитной крышкой, в которую монтируется механизм переключения скоростей.

Схема переключения

Чтобы понять, как переключать и регулировать в машине скорости, ознакомьтесь с фото схемы.

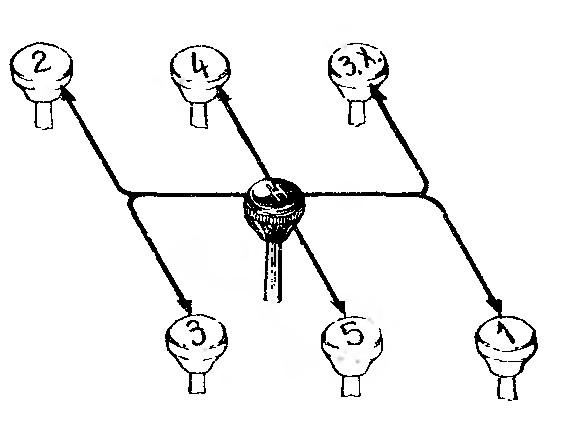

Схема переключения селектора на КПП ЗИЛ

На спусках

В таких грузовиках традиционно используется тормозная система двойного типа. Помимо стандартного метода торможения, присутствует также дополнительная система замедления движения. Отключать ее во время движения на спуске категорически не рекомендуется.

Активное вспомогательное торможение – основной помощник при таком виде маневрирования. В процессе спуска нельзя выжимать сцепление и заниматься переключением передач на КамАЗе. В более поздних модификациях этих машин уже устанавливаются усовершенствованные типы трансмиссионных механизмов, которые не подвержены сильной нагрузке во время наклонного движения вниз. Соответственно, это позволяет защитить их от преждевременного износа.

Как сделать из КПП Зил 130 скоростную КПП ДВС Д245 часть 1,

Как работают синхронизаторы?

Теперь разберем, как переключаются скорости в кинематической коробке передач ЗИЛ 130 и принцип действия синхронизаторов и шестерен. Когда водитель выживает первую скорость, шестеренка под номером 11 начинает передвигаться по шлицам и входит в зацепление с элементом под номером 15 первой передачи, расположенным на промежуточном валу. От первичного вала посредством шестереночных деталей постоянного зацепления, отмеченными номерами 4 и 1, а затем на устройства 15 и 11, передается крутящий момент на вторичный шкив. Передаточное число в данном случае составляет 7,44.

Когда активируется вторая скорость, муфта, расположенная на синхронизаторе 9, попадает в зацепление с внутренними зубчиками шестеренки под номером 10 передачи 2. В результате того, что этот компонент уже вошел в зацепление с деталью под номером 16 на промежуточном валу, то передача крутящего момента будет осуществляться от первичного вала через шестереночные элементы 4 и 1, а также 16 и 10. Передаче усилия на вторичный вал будет способствовать и зубчатая муфта синхронизирующего устройства. Передаточное число соответствует 4,1.

При активации водителем передачи 3 муфта данного устройства покидает зацепление с шестереночным элементом 10 и передвигается по шлицам, в результате чего взаимодействует с зубчиками шестеренки 7. В этот момент она уже находится в зацеплении с деталью под номером 18 третьей скорости промежуточного узла. Усилие от первичного шкива будет поступать посредством шестереночных деталей под номерами 4 и 1 зацепления, а также через элементы 18 и 7 третьей скорости. Через зубчатую муфту синхронизирующего устройства крутящий момент поступает на первичный вал. Передаточное число составляет 2,29.

О ремонте коробки передач ЗИЛ узнайте из ролика, снятого каналом Все о технике и не только.

Когда водитель включает четвертую передачу, работать начинает синхронизирующее устройство 5. Муфта этого механизма под воздействием начинает двигаться и попадает в зацепление с зубчиками шестеренки под номером 6. На момент взаимодействия она располагается в зацеплении с шестеренкой под номером 19 четвертой скорости на промежуточном валу. Передача усилия осуществляется от первичного шкива через шестереночные детали на вторичный вал. Параметр передаточного отношения составляет 1,47.

Когда включается передача 5 муфта синхронизирующего механизма покидает зацепление с шестеренкой под номером 6 и, перемещаясь по шлицам, начинает взаимодействовать с внутренними зубчиками, расположенными на четвертой детали первичного вала. В результате два вала — ведущий и вторичный — образуют собой единую конструкцию, выполняющую передачу усилия на карданную передачу транспортного средства. Что касается задней передачи, то при ее активации в работу вступает специальная шестеренка-каретка, отмеченная номером 11. Она начинает перемещаться по шлицам вправо и взаимодействует с шестереночным элементом под номером 12, который расположен на специальном блоке. В момент зацепления больший элемент механизма уже находится в зацеплении с деталью 17 на промежуточном шкиве. Передача усилия от ведущего вала производится посредством шестереночных устройств 4 и 1, 17 и 12’, 12’’ и 11 на вторичный шкив. В ходе передачи крутящего момента меняется направление вращения.

страницы Такой не существует

5. Новая КПП ЗИЛ коробка

— 4972 поставляемая напрямую с завода изготовителя. Мы покупаем сразу большое кол-во новых коробок и минимальную удерживаем стоимость для конечного покупателя.

коробки Стоимость (МКПП):

Варианты КПП (МКПП)	КПП Цена	Купить
Б/у коробка МКПП ЗИЛ 30000	от 4972 руб.
Коробка КПП ЗИЛ переборки с 4972	от 42000 руб.
Коробка КПП 4972 ЗИЛ с капремонта	от 45000 руб.

Узнать КПП на цену ЗИЛ 4972:

Телефон: 8 (812) многоканальный-02-10

(701, 10.00-20.00)

Whatsapp (только часов! С 10 до 20 чат, вскр. — выходной)

Viber: +7 (911) только-42-33 (766 чат! С 10 до 20 часов, вскр. — выходной)

доставка Бесплатная по Санкт-Петербургу Доставка в регионы от 2-х Стоимость.

дней коробки КПП зависит от того, она новая, б/у, восстановленная или ремонтная, а также от нашем на наличия складе или срока поставки до магазина нашего.

Гарантия на КПП

— от 30 дней, в зависимости от коробки состояния.

Когда нужно покупать коробку ЗИЛ на КПП 4972: — Затрудненное включение передач; — самопроизвольное и Внезапное выключение передач (выбивает передачу); — повышенный и Посторонний шум в работе КПП — Посторонний при шум включении определенной передачи; — Посторонний кпп из шум при включенной нейтральной передаче; — подтеки Видимые масла КПП.

В 70-х годах 20 века в необходимо СССР было создать 2 вида грузовых которые, автомобилей имели бы разную грузоподъёмность.

Необходимым было условием наличие дизельного двигателя. Изготовление вида одного автомобилей принадлежало ЗиЛу, а второго – Первоначальная. КАМАЗу разработка обоих видов автомобилей стенах в велась ЗиЛа. Позже вся техническая автомобилю по документация КАМАЗ была передана на Набережные Коллектив.

Челны конструкторов получил задание создать автомобиль грузовой с дизельным двигателем на шасси ЗиЛ-Эта. 130 работа была выполнена в 1981 был. Но году выпущен только опытный образец этот, т.к. в автомобиля период заканчивалась доработка ЗиЛ-который, 169 позже был индексирован, как 4331-ЗиЛ. Работы по конструкции и дизайну этого были автомобиля закончены в 1985 году. В общей разработка сложности грузовика заняла 10 лет.

Достижением техники и науки на тот момент являлся V-образный двигатель дизельный, который имел 8 цилиндров. Мощность мотора такого составляла 185 лошадиных сил. сблокирован Двигатель с девятиступенчатой коробкой передач. Капот, радиаторная и крылья облицовка объединены между собой с откидывания целью на шарнирах вперёд .

Это сделано удобства для обслуживания автомобиля. Удобная кабина комфортным оснащена сидением, которое можно регулировать в направлениях трёх. Авто снабжено цельнометаллической грузовой Грузоподъёмность. платформой машины 6 тонн.

Ремонт своими руками

При возникновении неисправностей и поломок в работе кулисы или другого элемента коробки отбора мощности единственным вариантом устранения неполадок будет отремонтировать агрегат. Для выполнения ремонта надо разобрать КПП ЗИЛа с дизельным двигателем, заменить вышедшие из строя компоненты, после чего произвести сборку всех узлов.

Чтобы произвести ремонт самостоятельно, вам потребуется специальный стол со стендом, без него сборка деталей трансмиссии невозможна.

Канал Mudo в своем ролике показал, как выполнить замену подшипника и сальников на первичном валу КПП.

Как выполнить сборку узлов трансмиссии?

Сначала собирается ведущий вал:

1. Выполните сборку шарикового подшипникового устройства, для этого стопорное кольцо надо установить в канавку элемента.
2. Подшипниковая деталь устанавливается в специальное место на первичном валу. При установке учтите, что выточку элемента надо обратить наружу.
3. Когда первичный вал размещается на специальном столе пресса, выполняется напрессовка подшипникового устройства с помощью приспособления. Для выполнения задачи потребуется оправка, ей надо до упора забить подшипник на шейку вала.
4. Используя динамометрический ключ, закрутите гайки, при этом соблюдайте усилие 20 кГм. Для предотвращения случайного откручивания бортик детали надо устанавливать в паз первичного вала.
5. Когда узел будет установлен на столе, солидолом обработайте внутренние гнезда шестеренки. Затем на место можно установить роликовые подшипники. Учтите, последний ролик надо вмонтировать свободно, чтобы не было натяга. Когда процедура монтажа завершена, следует выполнить диагностику, насколько свободно вращаются роликовые элементы. Они должна перемещаться свободно, но не выпадать из места монтажа.
6. Выполняется установка стопорного кольца в посадочное место, когда все ролики будут вмонтированы.
7. Прежде чем начать процедуру сборки синхронизирующих устройств второй и третьей скорости, в приспособление надо установить три опоры фиксирующего устройство. При этом фрезерованную поверхность опоры необходимо установить наружу.
8. Когда опоры будут на месте, вам надо добиться совмещения отверстий на них. После этого на наружные поверхности выполняется запрессовка колец.
9. Выполняется сборка трех креплений, для этого используются пружинка и шарики. Они монтируются в специальное место, расположенное на каретке. По аналогичной схеме выполняется сборка второго кольца, которое впоследствии устанавливается на блокирующие пальцы.

Для сборки промежуточного вала выполняется запрессовка шестеренок:

1. На шлицевые элементы узла надо нанести слой смазки.
2. Производится монтаж шпонки, а также шестереночного элемента второй скорости в паз.
3. Для фиксации вала потребуется специальный стенд. Усилие, которое требуется для надежного крепления, обеспечивается благодаря штоку тормозной камеры, которая управляется посредством рукоятки, установленной на пневмокране. Если вы выполняете задачу запрессовки самостоятельно, то вам надо установить ее на вал до упора.

Пользователь Владимир Пивинов показал в ролике, как выполнить ремонт коробки передач, если вылетает пятая скорость.

Ведомый вал собирается так:

1. Выполняется монтаж вала на приспособление на столе, при этом его резьба должна быть направлена вниз. На шлицы механизма наносится слой смазки, обычно для этого используется масло для коробки передач.
2. Затем на шлицы производится монтаж шестеренки первой скорости. При установке учитывайте, чтобы кольцевой паз ступицы был направлен в сторону переднего конца первичного вала. Обязательно проверьте правильность сборки узла свободным ходом шестеренки, она должна перемещаться по шлицевым элементам свободно.
3. На шейку наносится слой смазочного вещества, после чего на вал производится монтаж шестеренки второй скорости. В этом случае зубчатый венец детали был направлен в сторону переднего конца вторичного шкива.
4. Используя солидол, смазывается упорная шайба и устанавливается в посадочное место со стопорным кольцом. Учтите, зазор между деталью и боковой поверхностью ступицы должен составить не более 0,1 мм. Выполните диагностику правильности монтажа механизма на шейке вала, вращайте шестеренку рукой. Она должна перемещаться свободно.
5. Синхронизирующее устройство скоростей 2 и 3 монтируется на вал таким образом, чтобы выточка на боковой части каретки располагалась в сторону шестеренки передачи 2. На шейку наносится слой смазочного материала, а затем на ведущий вал производится установка шестеренки скорости 3. При монтаже шлицевое отверстие необходимо направить в сторону синхронизирующего устройства.
6. Теперь надо нанести слой солидола на упорную шайбу шестеренки скорости 3, после чего элемент монтируется на вал. Производится напрессовка втулки посредством ударов молотка по оправе. Необходимо, чтобы упорная шайба была плотно зажата между самой втулкой и буртиком, расположенном на ведомом валу.
7. Нанесите слой смазочного вещества на шейку вала и установите на место шестеренку четвертой скорости. Проверьте правильность монтажа, вращая деталь вокруг своей оси.
8. На упорную шайбу шестеренки скорости 4 нанесите слой солидола. Установите ее в посадочное место вместе со стопорным кольцом. Зазор в этом случае должен быть не более 0,1 мм между боковой частью фланца и самой шайбой. Выполните монтаж синхронизирующего устройства скоростей 4 и 5 на ведомый вал. Попробуйте переместить каретку по шлицевым элементам. Если она передвигается свободно, то монтаж выполнен верно.

Пользователь Василий Панченко в своем ролике показал, как выбивает первичный вал на ЗИЛовской трансмиссии.

Процедура сборки и разборки механизма переключения коробки передач выполняется с помощью специального приспособления.

Найти такой прибор в продаже проблематично, его следует искать на СТО:

1. В устройстве надо закрепить крышку трансмиссии. На торце приспособления есть отверстие, в него монтируется заглушка путем запрессовки с помощью молотка и оправки, удары выполняются по центру.
2. Выполняется сборка сапуна, после чего он закручивается в крышку.
3. Запрессовываются две установочные втулки, для этого используется молоток.
4. В специально предназначенные гнезда под крепления выполняется установка пружин фиксаторов.
5. В левое отверстие монтируется шарик, который утапливается в посадочное место бородком.
6. Далее, выполняется монтаж шток для переключения первой и задней скорости. Непосредственно до монтажа на деталь надо нанести слой трансмиссионной жидкости.
7. Установите шток внутрь крышки так, чтобы он вошел в положение, при котором отверстие крепления перекроется. Этого можно добиться резким движением. На самом штоке надо установить вилку и головку штока скоростей 1 и 2. Монтаж вилки осуществляется таким образом, чтобы ступица была направлена в сторону отверстий, в которые производится монтаж заглушек.
8. Шток перемещается по оси так, чтобы шар крепления и канавка нейтральной скорости совпали друг с другом. Остается установить два других штока, их монтаж выполняется аналогичным образом. Непосредственно до монтажа компонентов производится установка блокировочных шариков. Эти элементы ставятся парами.
9. Плотно закрепляются предохранительные головки, а также вилка, для этого используются стопорные болты. После фиксации болтики шплинтуются проволокой. Затем производится монтаж заглушек.

Последний узел, который остается собрать, это рычаг переключения трансмиссии:

1. Картер селектора монтируется в специальный девайс либо обычные тиски.
2. Стопорный элемент монтируется в отверстие на картере агрегата. Затем на селектор надевается чехол и он устанавливается на место.
3. Слоем солидола надо обработать шаровую поверхность. За выступы, расположенные на картере, надо завести пружинку селектора, они монтируются на хвостовик с опорой шаровой составляющей.
4. Далее, надо собрать промежуточный рычаг скоростей 1 и 2. При выполнении задачи в устройство надо вмонтировать предохранительный элемент и пружинку, а также шайбу, которая крепится шплинтом.
5. Слоем солидола надо обработать ось рычага, после чего он монтируется в промежуточный вал.
6. Когда вы демонтируете механизм из приспособления, на картер монтируется защитный чехол.
7. Гайкой надо зафиксировать шаровую рукоятку на самом рычаге. На крышке коробки передач, используя герметик или клей, крепится прокладка. Предварительно на нее надо нанести слой резиновой смолы.
8. Производится монтаж промежуточного элемента в прорезь, расположенную на головке штока. Другая часть рычага монтируется в паз вилки. В итоге надо закрепить картер рычага на коробке, для этого потребуется специальное крепление с пружинными шайбами.

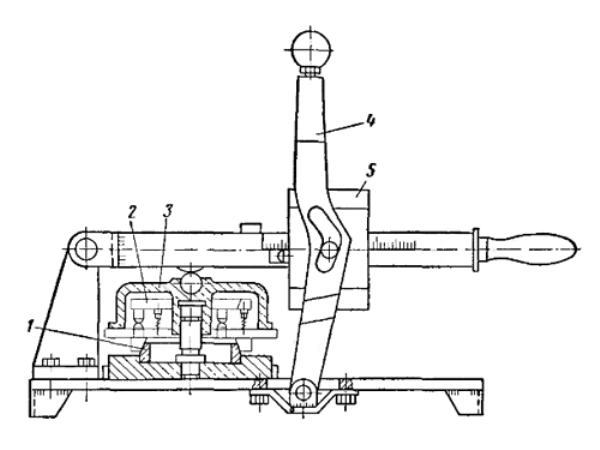

Схема устройства для диагностики синхронизирующих устройств на усилие включения

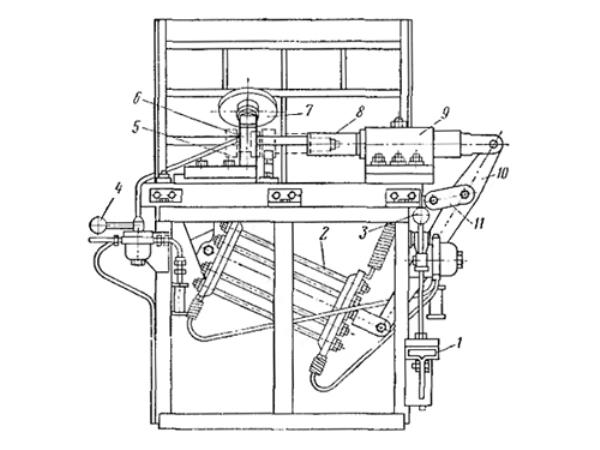

Стенд для запрессовки шестеренок на валы трансмиссии

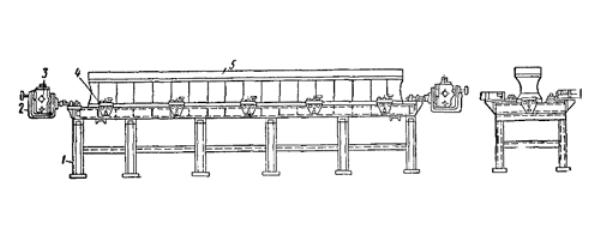

Специальный стенд для сборки КПП ЗИЛ

Как выполнить сборку трансмиссии?

Чтобы установить и произвести сборку всех компонентов в один агрегат, нужно использовать специальные стенды, которые оснащены одним или несколькими постами:

1. Выполняется крепление сменной головки на картере коробки передач. Используя тельфер на стенде, зафиксированную деталь надо передвинуть к месту, где будет выполняться сборка. Все компоненты и детали подготовьте заранее и положите их рядом.
2. Надо закрыть все отверстия. Пробка монтируется в заливное отверстие, а в сливное устанавливается заглушка с магнитом, который используется для сборки продуктов износа.
3. Производится монтаж стопорного кольца на картере, для установки используйте пассатижи.
4. Выполняется установка подшипникового устройства на промежуточный вал. Когда устройство будет вмонтировано, вместе с шестеренками его надо поставить в картер. Сначала устанавливается задняя часть детали, затем монтируется передний конец.
5. Выполняется запрессовка стопорного кольца к задней части вала, когда этот элемент будет установлен на подшипниковое устройство. С помощью оправки задняя часть вала монтируется на картер. Динамометрическим ключом надо затянуть гайку на резьбе шкива. После этого торец гайки следует вдавить в паз. В результате монтажа в картер вал должен без проблем вращаться рукой. Если это так, то процедура установки и сборки выполнены верно. Крышка монтируется в специально отведенное место с фиксацией крепления, собранного с шайбами и прокладками. Когда монтаж завершен, динамометрическим ключом надо затянуть гайку с усилием не более 3,3 кГм.
6. Теперь выполняется сборка блока шестеренок задней передачи. Для этого распорную втулку необходимо поставить между подшипниковыми устройствами, расположенными в блоке. Для монтажа используется специальное отверстие. Ось самого блока необходимо установить в посадочное место на картере.
7. Выполняется запрессовка с помощью молотка. Она выполняется до тех пор, пока торцевая часть канавки не упрется в плоскость картера. Стопор при этом надо установить так, чтобы он попал в канавку. Его фиксация производится с помощью ключа, усилие должно быть не более 2 кГм.
8. Выполняется сборка крышки люков. Производится монтаж фиксатора с шайбами, а также уплотнителей на картере. При помощи оправки производится монтаж заглушки в специальное отверстие. Уплотнительные элементы монтируются непосредственно на выточке, расположенной в месте монтажа роликового подшипника.
9. Затем выполняется сборка ведомого вала. Для этого он устанавливается в картере коробки передач. На подшипниковое устройство, расположенное сзади, производится монтаж стопорного кольца, для этого потребуется специальное приспособление.
10. Производится установка подшипника со стопором на сам вал. При установке выточку надо вывести наружу. С помощью молотка и оправки выполняется установка детали на вал и в картер. Шестеренку спидометра необходимо установить на конец промежуточного шкива, выступающего из картера. После этого данный элемент запрессовывается в подшипник до упора, для этого потребуется оправка.
11. Что касается сборки ведущего вала, то он устанавливается с подшипниковым устройством в картере. В ходе монтажа следует установить один конец вала в отверстие, расположенное на промежуточном шкиве. Для монтажа демонтируйте технологическую оправку. При помощи оправки выполните запрессовку вала с подшипниковым элементом. Установите крышку, а также уплотнительный компонент. Сама крышка крепится с помощью фиксатора.
12. Для монтажа механизма переключения скоростей шестеренки следует поставить в нейтральное положение. На этих элементах, а также в муфте имеются специальные пазы, выполненные в виде колец. В них производится монтаж вилки.
13. Затем с крышкой производится установка прокладки. Вместе с креплением выполняется фиксация узла к картеру агрегата. Когда процедура будет завершена, следует произвести диагностику сборки. Возьмитесь за хвостовик первичного узла и прокрутите его. Если все сделано правильно, то элементы будут без проблем прокручиваться.

Пользователь Андрей Свердлов в своем ролике рассказал, какие нюансы следует учесть при сборке трансмиссионного агрегата ЗИЛ.

Информация для юридических лиц

Устройство и принцип работы автоматической коробки передач

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту , мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

1. Необходимо отправить деталь нам обратно.
2. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
3. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

1. Отправьте деталь нам обратно.
2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Проверка работы КПП

Для выполнения диагностики и регулировки коробки передач необходим специальный стенд, схема которого приведена на картинках выше. В раме этого приспособления монтируется привод, а также устройство для обеспечения нагрузки и емкость для трансмиссионной жидкости. Благодаря гидравлическому регулятору, который ставится на крышке, выполняется замер параметра нагрузки. При помощи нескольких зажимов производится установка коробки передач к кронштейну.

К электрическому мотору посредством муфты подсоединяется ведущий вал. Он соединяется с трансмиссией посредством карданного вала, при этом помпа подключается к емкости для смазки с помощью патрубка. Регуляторное устройство подсоединяется к нагнетательному трубопроводу. По параметрам, которые выдает это приспособление, выполняется контроль уровня нагрузки, создающегося под воздействием гидравлического тормоза.

В корпусе регулятора имеется специальное отверстие, в которое устанавливается гильза. В этом устройстве имеется стальная пробка с внутренним каналом, по которому подается смазочная жидкость от помпы. На боковой части имеется рукоятка, а если надо установить пробку в определенное положение на скорости, применяется специальное крепление. В какое именно положение установить рычаг для диагностики коробки передач, определяет градуированный диск, расположенный ниже рукоятки.

Гильза с пробкой соединяется посредством семи каналов, в одном из которых монтируется предохранительный клапан. Он предназначен для защиты трансмиссионной системы при увеличении давления смазочного вещества выше положенного предела. В других каналах устанавливаются кольца и жиклеры, размер сечения последних определяется при настройке стенда. Сами каналы закрываются посредством пробок с отверстиями, через которые смазочный материал поступает в емкость. Для диагностики работоспособности агрегата на определенной скорости надо провернуть рукоятку, что способствует образованию сопротивления. Диагностика работы коробки передач обязательно выполняется на стенде, перед выполнением задачи необходимо заменить рабочее масло в агрегате.

Рычаг трансмиссии

Это последний узел в сборке коробки передач (ее характеристики от ЗИЛ-130 рассмотрены выше). Порядок действий таков.

• Корпус селектора устанавливают на специальном станке либо в тисках.
• Стопорную деталь ставят в гнездо на картере агрегата, на селектор надевают чехол, помещают его на свое место.
• Слоем смазки обрабатывают шаровую поверхность. За картерные шпильки заводят пружину, которая устанавливается вместе с опорой шарового элемента.
• Собирают промежуточный рычаг первой и второй скорости.
• При помощи гайки фиксируют рукоятку, а на крышке КПП посредством герметика фиксируется прокладка.
• В финале проводят монтаж промежуточной детали в специальную прорезь на головке штока. Второй аналог помещают в паз вилки. На корпусе рычаг крепится посредством специальных фиксаторов с шайбами пружинного типа.

Уход за коробкой передач

Выполняя разборку и ремонт или меняя рабочую жидкость в системе трансмиссии, нельзя допустить попадания в агрегат загрязнений, пыли, продуктов износа. Это может привести к заеданию шестеренок, которые вращаются на первичном валу. Магнит, расположенный на пробке сливного отверстия, подлежит очистке при каждой замене жидкости. Также желательно выполнять промывку каналов сапуна, установленного в винт на креплении крышки. Если эти каналы будут забиты, это приведет к увеличению давления в трансмиссии и утечке рабочей жидкости.

На обледенелых участках

Здесь нужно соблюдать максимальную осторожность

Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться

Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:

• увеличенный износ деталей и механизмов силового агрегата;
• проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
• возрастает риск попадания в занос.

Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.

Видео «Дефектовка коробки передач ЗИЛ 130 своими руками»

Канал Разные Мысли предоставил ролик, в котором подробно описан процесс дефектовки элементов трансмиссионного агрегата.
