Торцевая планка для металлочерепицы — ключевой элемент кровельной системы, защищающий стыки и придающий крыше завершенный вид. В статье рассмотрим размеры торцевых планок, их функции и особенности монтажа, а также предложим пошаговую инструкцию по установке. Вы также узнаете, как самостоятельно изготовить торцевую планку, что поможет сэкономить и адаптировать ее под размеры вашей крыши. Эта информация будет полезна как строителям, так и владельцам частных домов, стремящимся к качественной крыше.

Виды планок

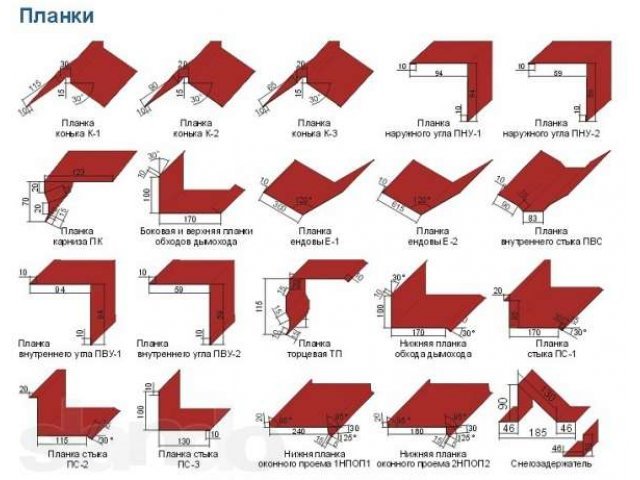

При установке кровли из металлопрофиля применяются различные виды планок:

• карнизная — устанавливается на стартовую доску обрешетки. Этот элемент кровельной конструкции защищает деревянные части от влаги во время дождей, таяния снега и обледенения. Карнизная планка также помогает отводить воду, направляя ее в желоб;
• коньковая треугольная — закрывает соединения двух скатов на горизонтальном коньке и наклонных ребрах. Она предотвращает попадание влаги, грязи и листвы в подкровельное пространство, а также защищает края покрытия от повреждений, вызванных порывами ветра. Этот элемент часто используется на кровлях с углом наклона более 30°, а также на четырехскатных конструкциях;
• конек плоский — похож на треугольную модель и устанавливается на кровельных системах с углом наклона менее 30°. Этот элемент также используется на ломанных скатах и в зданиях с небольшим уклоном;
• ендова — бывает внутренней и внешней. Внешняя планка отводит воду с внутреннего стыка ската и устанавливается под кровельное покрытие, защищая пространство под крышей от затопления. Декоративная ендова устанавливается на внутренний наклонный стык ската, скрывая косой срез металлической черепицы и защищая от мусора;

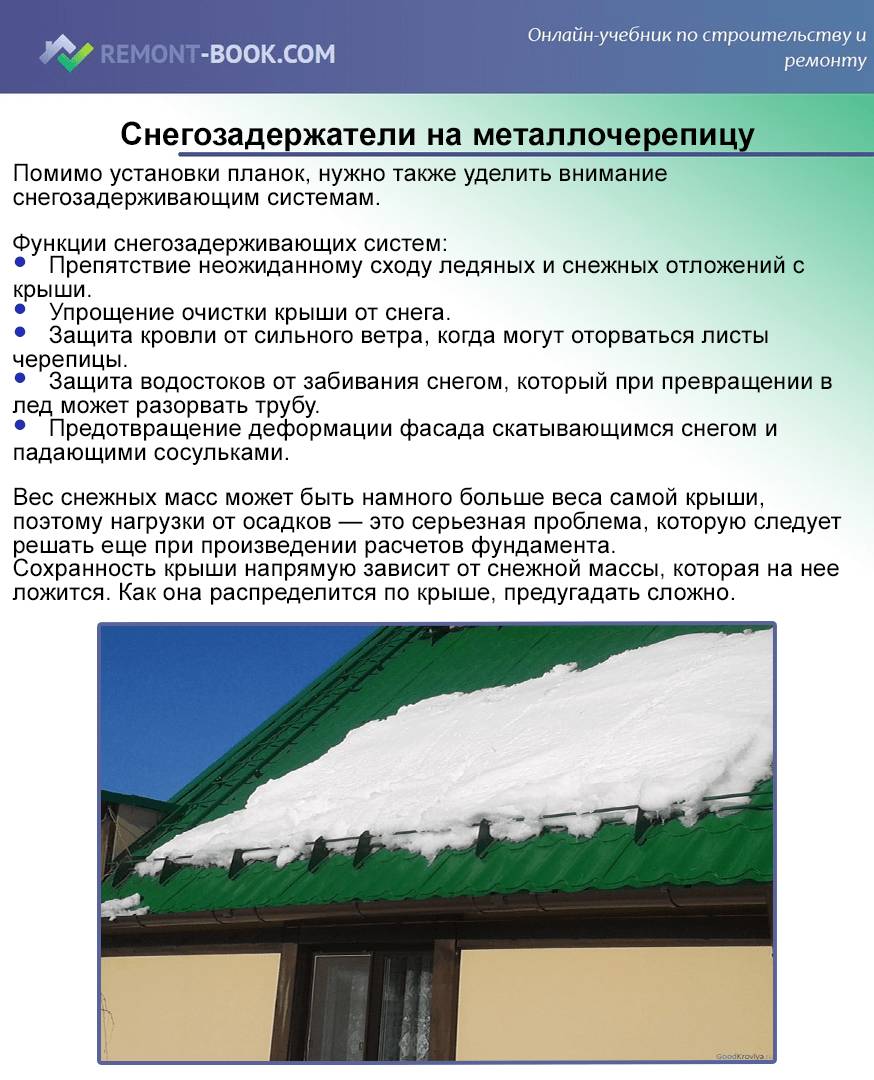

• снегозадержатели — предотвращают сход снега, снижая риск лавинообразного сползания покрова;
• примыкания — накладываются на участки примыкания к стенам или дымоходам;
• капельник — защищает торцевую часть обрешетки от влаги и направляет воду в водосток;
• торцевая — еще один доборный элемент, который устанавливается на торцы скатов, откуда и произошло ее название. Эта планка может быть прямой или угловой. У угловой модели есть дополнительное ребро жесткости, которое также выполняет декоративную функцию.

Планки изготавливаются на специализированном оборудовании для металлопроката. На листы воздействуют высокие температуры и механические силы, пропуская их через роликовый узел.

Эксперты в области кровельных материалов отмечают, что торцевая планка для металлочерепицы играет ключевую роль в обеспечении долговечности и эстетики крыши. Правильные размеры планки, как правило, составляют от 20 до 30 см в ширину и 2-3 мм в толщину, что обеспечивает надежную защиту от атмосферных воздействий. При монтаже важно следовать пошаговой инструкции: сначала необходимо подготовить основание, затем установить планку, фиксируя ее саморезами с шагом 30 см. Специалисты также рекомендуют рассмотреть возможность самостоятельного изготовления планки из оцинкованной стали, что позволит сэкономить средства и адаптировать размеры под конкретные условия. Однако для этого потребуется соответствующее оборудование и навыки работы с металлом.

https://youtube.com/watch?v=oQYSoYZTLbM

Предназначение торцевой планки

Одно из основных предназначений элемента — улучшение эстетики конструкции. Так удается скрыть неаккуратные срезы.

Торцовая планка выполняет и другие функции, облегчающие эксплуатацию кровельной системы и продлевающие срок ее службы:

• предохраняет фронтонный и кровельный свес от намокания. Кровлю защищает сама металлочерепица. Однако талая вода и дождевые капли иногда попадает снизу на стропила. При постоянном затекании не спасают даже самые сильные пропитки;

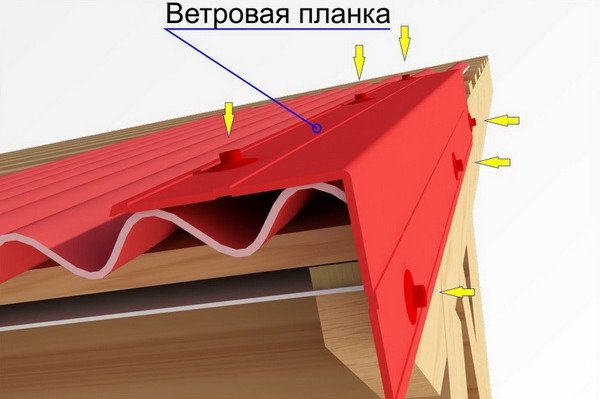

• в регионах, где часто дует сильный ветер, кровельный материал часто срывает ветром. Незащищенные края листового покрытия деформируются, ломаются. Иногда вследствие сложных погодных условий металлочерепица отрывается целыми панелями. Ветровая планка уменьшает этот вред.

Интересные факты

Вот несколько интересных фактов о торцевой планке для металлочерепицы:

1. Функциональность и защита: Торцевая планка не только придает эстетичный вид крыше, но и выполняет важные функции. Она защищает края металлочерепицы от воздействия атмосферных осадков, предотвращая попадание влаги под кровлю и тем самым снижая риск коррозии и повреждения материала.

2. Размеры и стандарты: Торцевые планки могут иметь различные размеры в зависимости от угла наклона крыши и типа металлочерепицы. Обычно ширина планки составляет от 10 до 20 см, а длина — в зависимости от длины ската крыши. Правильный выбор размеров критически важен для обеспечения надежной защиты и эстетики.

3. Самостоятельное изготовление: Изготовить торцевую планку можно самостоятельно, используя листы металла нужной толщины и цвета. Для этого потребуется специальное оборудование, такое как гильотина и гибочный станок. Самостоятельное изготовление позволяет не только сэкономить средства, но и точно подогнать планку под индивидуальные размеры и требования вашего проекта.

Цены на различные виды торцевых планок для металлочерепицы

Торцевая планка для металлочерепицы

Материал для ветровой планки

Торцевую планку обычно производят из того же материала, что и металлочерепицу. Это может быть:

• тонколистовая сталь. Это самый доступный кровельный материал из металла. По сравнению с керамическими и шиферными аналогами отличается легкостью, простотой монтажа, широкой палитрой цветов. Гарантийный срок службы — 10-15 лет;
• алюминий. Металл подвержен коррозии меньше, чем тонколистовая сталь. Лист того же размера, что из стали, весит в 3 раза меньше. Алюминиевые изделия хорошо переносят температурные перепады, сильные морозы. Стоимость алюминиевого листа сравнима с качественной тонколистовой сталью или немного дороже;

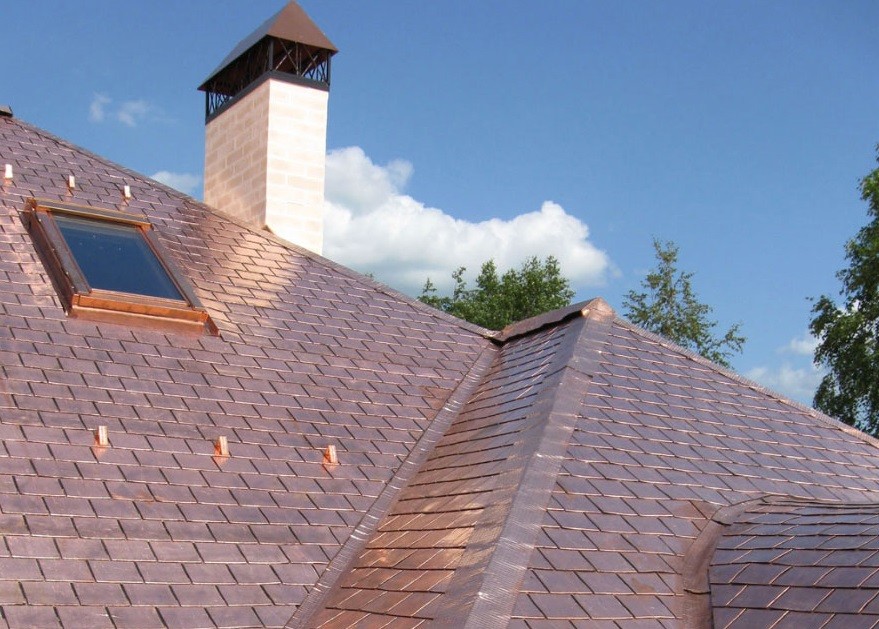

• медь — самый дорогой кровельный материал, который может служить столетиями. Металл не восприимчив к атмосферным осадкам благодаря оксидированному покрытию, которое естественным образом возникает на поверхности медного листа. Медь не нуждается в дополнительном уходе, поэтому такая кровля дешевле в обслуживании.

Медь используется в чистом виде. Тонколистовую сталь и алюминий сверху покрывают защитно-декоративным покрытием, которое препятствует корродированию вследствие воздействия влаги. Для этого используют такие полимерные материалы:

• полиэстер;
• полиуретан;
• поливинденфторид;
• акрилат;
• полиэфир;
• пластизол.

Материал покрытия определяет место расположения постройки. Так, если дом находится в среднестатистическом населенном пункте, рядом отсутствуют источники неблагоприятных факторов — например, производства с выбросами в атмосферу агрессивных отходов, то можно устанавливать металлочерепицу и доборные элементы, покрытые полиэстером толщиной 25-30 мкм.

Для более жестких условий эксплуатации используют продукцию, покрытую следующими материалами:

• полиуретан — не дает развиться коррозии, бережет от солнечного света, механических повреждений;
• поливинилиденфторид — стойкий к коррозии и УФ-излучению;
• поливинлхлорид — надежно защищает сердцевину от окисления.

Обратите внимание! В чистом виде эти покрытия редко используются. Обычно их смешивают, добавляют другие компоненты, улучшающие свойства сырья.

Как выбрать торцевую планку

Как правило, ветровые и другие планки не входят в стандартный комплект кровельных материалов и продаются отдельно.

Элементы, предназначенные для защиты торца, могут быть выполнены как из металла, так и из пластика, чаще всего из поливинилхлорида. Многие специалисты сталкиваются с вопросом, какой материал выбрать, так как у каждого из них есть свои плюсы и минусы, которые стоит учитывать.

Металлические торцевые планки отличаются легкостью и удобством в обработке. Однако они неустойчивы к влаге. В случае повреждения полимерного покрытия на поверхности может образоваться ржавчина, что требует ремонта детали.

ПВХ-изделия не имеют главного недостатка металлических аналогов — коррозии. Тем не менее, при должном уходе металлические элементы могут прослужить дольше. Этот материал также легкий, что не создает дополнительной нагрузки на кровельную конструкцию. Однако пластиковые планки менее популярны, несмотря на их низкую стоимость. Это связано с их хрупкостью: трещины могут возникнуть даже при незначительном ударе.

Важно! При выборе ПВХ-элементов следует помнить, что к ним не рекомендуется крепить тепловые кабели. При резких перепадах температуры ПВХ теряет свои эксплуатационные характеристики и может разрушаться.

При покупке, помимо материала, из которого изготовлена металлочерепица, важно учитывать и тип полимерного покрытия.

Оно может быть:

• глянцевым (с блеском);
• мелкозернистым матовым;
• матовым;
• крупнозернистым матовым.

Полимерный слой может наноситься как с одной, так и с обеих сторон. Во втором случае материал получает лучшую защиту от негативного воздействия окружающей среды. Полимерное покрытие позволило производителям значительно разнообразить цветовую палитру планок.

Справка! Ветровая планка может стать настоящим украшением вашего дома. Для деревянных строений изготавливаются резные изделия, которые напоминают изысканное кружево, свисающее с кровли. Такой стиль можно увидеть на памятниках деревянного зодчества.

Параметры торцевой планки

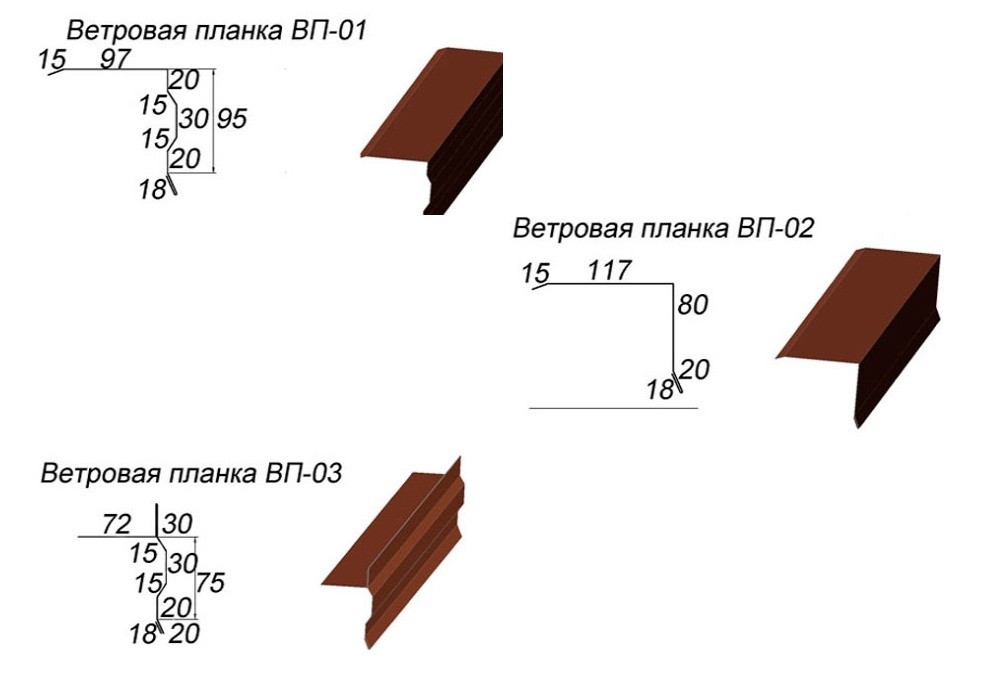

Для изготовления торцевой планки используют стальной лист толщиной не менее 0,5 мм. Изделия имеют Г-образную форму. Верхняя часть заходит на кровельное покрытие, и называется верхней полкой. Нижняя — свет. По краям обеих частей имеются отливы.

Таблица 1. Стандартные размеры доборного элемента для торцевой части кровли.

Стандартная длина одной планки — до 250 мм. Рабочая длина приблизительно на 5% меньше. Поэтому при расчете необходимо учитывать эту разницу.

Размеры полок торцевой планки выбирают в зависимости от высоты волны и ширины торца кровли, который весь должен быть перекрыт.

Цены на различные виды снегозадержателей

Снегозадержатель

Установка торцевой планки

Ветровую планку устанавливают, когда все остальные работы по монтажу кровли завершены — закреплены карнизы, водостоки. Однако ее монтируют до того, как установлен конек.

Внимание! При неправильной установке торцевой планки из металла появляется сильное дребезжание. Если после установки появился такой звук, необходимо установить ошибку в монтаже и устранить ее. Планка должна плотно прилегать к элементам кровли.

Для планки используют саморезы по дереву со специальной уплотнительной резинкой. Чтобы крепежи дольше прослужили и не испортили материал, рекомендуется использовать изделия из оцинкованного металла. Можно использовать нержавеющие или оцинкованные гвозди. Тут мнения относительно крепежей разошлись. Одни специалисты считают, что такие крепежи не обеспечат достаточной прочности. Другие уверяют, что они лучше держат планку.

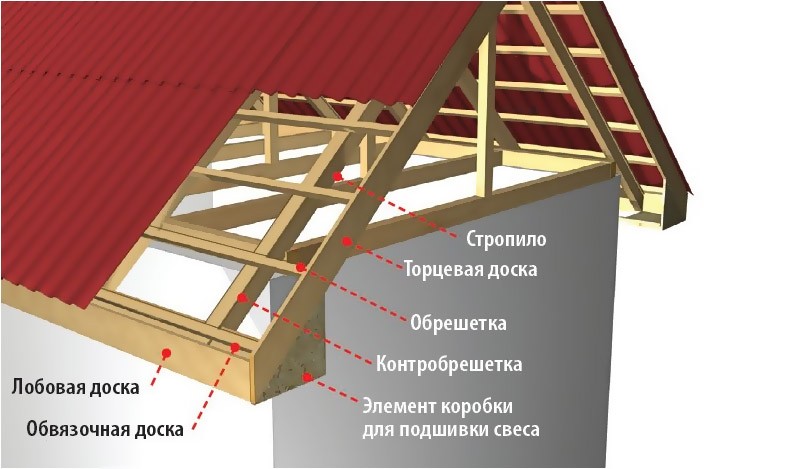

Длину саморезов подбирают так, чтобы она была на 30% больше, чем толщина обрешетки, стропил, торцевой доски в целом.

Внимание! Нельзя допускать, чтобы лобовые доски выступали за границы торца ската.

Обычно необходимый для монтажных работ инструмент уже есть в распоряжении мастера по окончании укладки кровельного покрытия. Но для тех, кто осуществляет ремонт или переустановку этой детали, надо запастись таким инструментом:

• шуруповерт на аккумуляторах, который не будет ограничивать свободу движений, либо дрель с регуляцией скорости вращения патрона;
• режущий инструмент для раскройки — дисковая пила для профнастила или электроножницы, а если таких не нашлось, то можно воспользоваться другими подручными приспособлениями — болгаркой, ручными ножницами, электролобзиком (Для резки металлочерепицы с полимерным покрытием желательно не использовать инструмент, которые может оплавить верхний слой. Это приводит к преждевременной порче материала);
• молоток;
• отвертка со шлицом плоской формы;
• деревянная киянка.

Видео – Секреты нарезки металлочерепицы и доборных элементов

Необходимо также определить, сколько материала потребуется. Для этого измеряют длину всех скатов в торцевой части. Полученное значение делят на 1,9, если длина планки составляет 2 метра. К итоговой длине добавляют нахлест в 10 см, который нужен для более прочного соединения отдельных элементов.

Также стоит приобрести кровельный герметик. В качестве альтернативы можно использовать саморасширяющуюся ленту на клеевой основе, пропитанную акрилом. Длина этого материала должна соответствовать длине подготовленной планки. В некоторых случаях имеет смысл приобрести заглушки, которые устанавливаются на нижние края планки.

Иногда вместе с планкой поставляются декоративный порошок и замазка. Эти материалы применяются для обработки мест, где крепятся гвозди.

Важно! При возведении крыши рекомендуется по возможности использовать цельные планки. Если ветрозащита монтируется из нескольких отрезков, это может снизить ее надежность.

https://youtube.com/watch?v=Ars-f1fl8AI

Подготовительные работы

Перед началом монтажа планки проводят подготовительные работы.

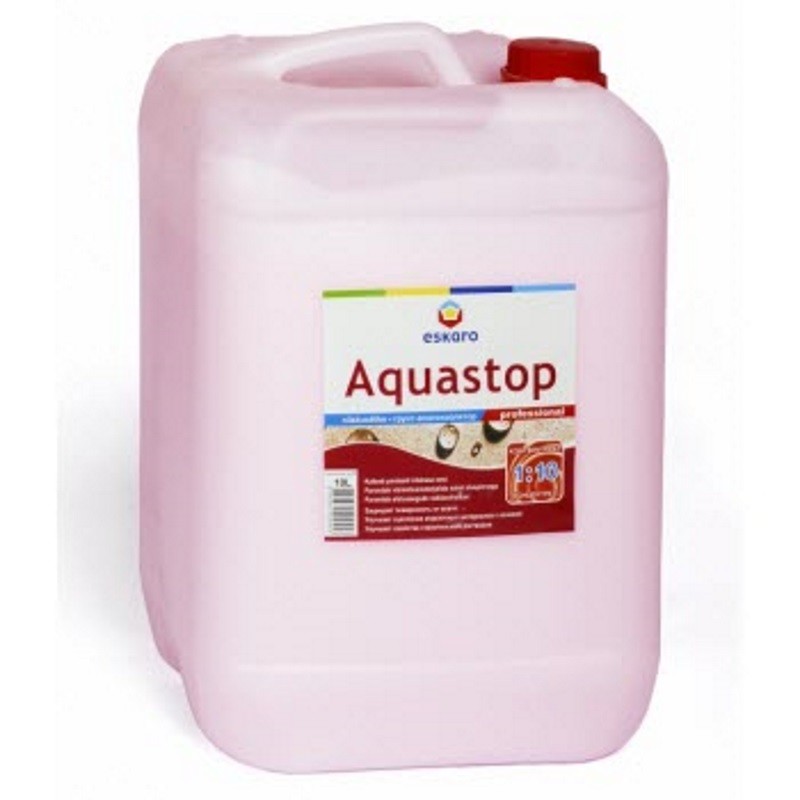

Деревянные детали предварительно обрабатывают защитными составами — антигрибковыми, «Аквастоп». Если лобовые доски имеют неровности, выступы, предварительно выравнивают их поверхность.

В местностях с суровым климатом проводят дополнительно влаго- и пароизоляцию лобовой доски. Проводятся работы так же, как и на остальной части кровли.

Пошаговая инструкция по монтажу ветровой планки

Торцевую планку начинают устанавливать, начиная с нижней части кровли и поднимаясь к коньку.

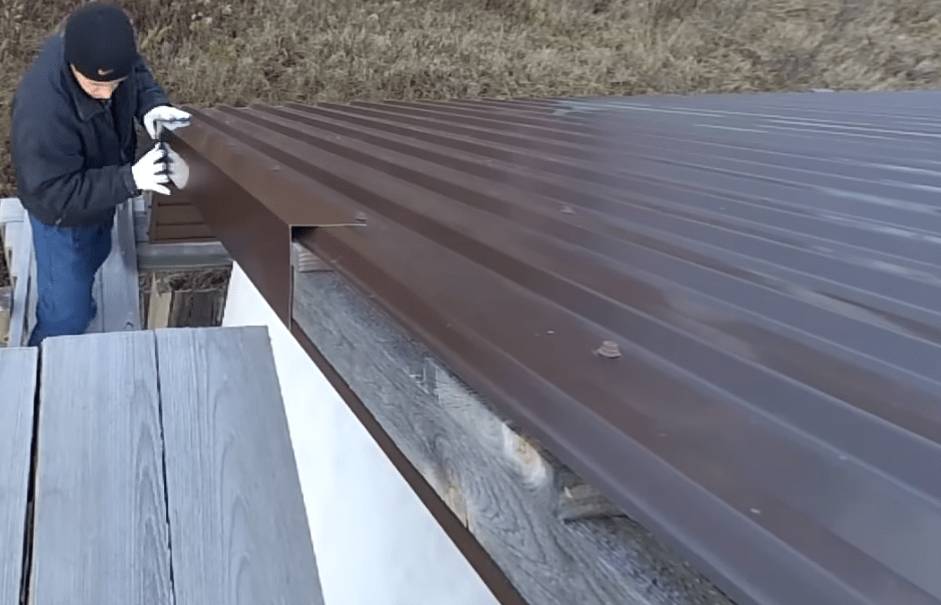

Шаг 1. Планку прикладывают к кровле. Верхняя часть должна плотно прилегать к поверхности, а фронтальная — к лобовой доске. Важно убедиться, что верхняя часть полностью перекрывает верхнюю волну, а отлив заходит на нижнюю. Свес доборного элемента должен закрывать лобовую доску.

Шаг 2. Закрепляют обе части планки. В процессе установки следят за тем, чтобы саморезы входили в верхнюю волну (гребень). Расстояние между крепежными элементами не должно превышать 50 см. Если ветровая планка подвержена значительным нагрузкам, шаг можно сократить до 40 и даже 30 см. Аналогично крепятся остальные элементы. На стыках необходимо делать нахлест не менее 10 см.

Шаг 3. В верхней части края планки заводят под конек.

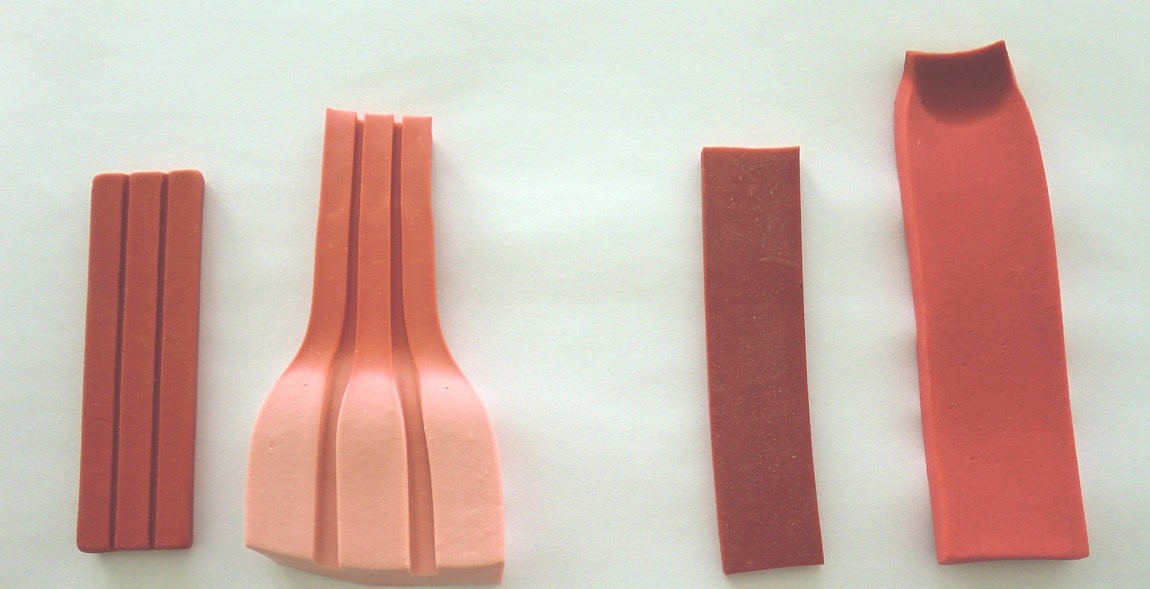

Шаг 4. Проводят изоляцию мест, где торцевая планка соприкасается с кровлей, применяя саморасширяющуюся ленту или герметик. Это предотвратит попадание насекомых и пыли в подкровельное пространство.

Шаг 5. Устанавливают заглушки по краям, используя по четыре самореза для каждого элемента.

После завершения монтажа планки все места креплений и реза обрабатывают специальными препаратами и красками, которые защищают от коррозии. Швы обрабатывают герметичными мастиками и покрывают лакокрасочными материалами для наружных работ.

В нижней части ветровая планка должна перекрывать капельник с нахлестом шириной не менее 50 мм. Карнизная планка должна находиться снизу. Узел фиксируют одним саморезом.

Внимание! При монтаже сразу проверяют плотность прилегания материала. Если останутся зазоры, при сильных порывах ветра будет слышен дребезжащий звук.

Если во время крепления саморез или гвоздь установлен неправильно, лучше не вытаскивать его. На этом месте останется дыра, через которую может просачиваться вода под кровельный материал. Это правило особенно важно при работе с горизонтальной частью планки.

Следующим этапом в процессе возведения кровли станет установка конька. Это еще один ключевой элемент системы, без которого не обойтись. Если в здании предусмотрена мансарда, оформление окон можно начинать до или после установки конька.

Можно ли сделать планку самостоятельно

Если возникла необходимость или отсутствует возможность приобрести готовую продукцию, ветровую планку реально сделать своими руками. Для этого используют оцинкованную сталь шириной листа 0,4-0,5 мм. Для формирования изгиба используют деревянную киянку.

Получить изделие такого же качества, как и фабричное, не получается. Изгибы будут не такими же ровными. Это чревато тем, что не удастся достичь такого же плотного прилегания, как в случае использования металлической продукции. Еще сложнее сформировать торцевую планку из металлопрофиля с полимерным покрытием. Возможно повреждение защиты от ударов.

Но даже ветровая планка, изготовленная при помощи простых приспособлений, сможет хотя бы частично защитить кровельную конструкцию от вредного действия окружающей среды.

Видео – Как делают ветровые планки из металлопрофиля на станке

Если вы собираетесь самостоятельно установить металлочерепицу, обязательно ознакомьтесь с нашей статьей – Устройство кровли из металлочерепицы, в которой подробно и поэтапно изложен процесс монтажа кровли.

Мастера, занимающиеся строительством кровли, нередко пытаются сэкономить на различных элементах. Однако такая экономия может привести к серьезным последствиям, включая сокращение срока службы всей кровельной конструкции. Ремонт или замена отдельных компонентов обойдутся значительно дороже, чем установка торцевой планки на этапе строительства. Это особенно актуально для регионов, подверженных ураганам и штормам.

https://youtube.com/watch?v=eDxSof6tpYM

Цены на металлочерепицу

Металлочерепица

Уход и обслуживание торцевой планки

Торцевая планка, как и любой другой элемент кровельной системы, требует регулярного ухода и обслуживания для обеспечения долговечности и надежности. Правильный уход за торцевой планкой поможет предотвратить коррозию, повреждения и другие проблемы, которые могут возникнуть со временем.

Первым шагом в уходе за торцевой планкой является регулярная проверка состояния материала. Необходимо осматривать планку на наличие трещин, сколов или других повреждений. Если вы заметили какие-либо дефекты, их следует устранить как можно скорее, чтобы избежать дальнейшего ухудшения ситуации.

Вторым важным аспектом является очистка торцевой планки от загрязнений. На поверхности могут скапливаться пыль, грязь, листья и другие элементы, которые могут привести к образованию плесени или коррозии. Рекомендуется использовать мягкую щетку или тряпку, чтобы аккуратно удалить загрязнения. В случае сильных загрязнений можно использовать мыльный раствор, но избегайте абразивных средств, которые могут повредить покрытие планки.

Третьим этапом обслуживания является проверка герметичности соединений. Убедитесь, что все стыки и крепления находятся в хорошем состоянии и не пропускают воду. Если вы заметили, что герметик износился или поврежден, его следует заменить. Это поможет предотвратить протечки и повреждение кровли.

Также стоит обратить внимание на состояние крепежных элементов. Ржавчина или ослабление креплений могут привести к тому, что торцевая планка будет плохо держаться, что в свою очередь может вызвать ее деформацию или даже поломку. При необходимости замените ржавые или поврежденные крепежи на новые.

Наконец, рекомендуется проводить полное обслуживание торцевой планки не реже одного раза в год, особенно перед началом сезона дождей или снегопадов. Это поможет выявить потенциальные проблемы на ранней стадии и продлить срок службы кровельной системы в целом.

Следуя этим простым рекомендациям, вы сможете обеспечить надежную защиту своей крыши и сохранить эстетический вид торцевой планки на долгие годы.

Вопрос-ответ

Как правильно крепится торцевая планка?

Монтаж торцевой планки производится на одну волну выше уровня обрешетки. Для лучшей герметизации используется специальный уплотнитель. Планка крепится саморезами, соединяя ее с металлочерепицей и делая фронтонный карниз более прочным. Уровень нахлеста обычно составляет 50 см.

На сколько должна выступать металлочерепица?

На сколько должна выступать металлочерепица с крыши? Рекомендуется выступ в пределах 4-5 см. Этот параметр также зависит от угла наклона крыши и может быть скорректирован в зависимости от конкретных условий.

Какой стандартный размер ветровой планки?

Ветровая (торцевая) планка. К тому же, торцевые планки придают кровле законченный эстетичный вид. Стандартные размеры планки торцевой: 95х120х2000 мм, 135х145х2000 мм.

Чем отличается торцевая планка от ветровой планки?

Торцевая планка крепится по бокам скатов и предотвращает проникновение влаги, снега, листьев, пыли и других нежелательных загрязнений под черепицу. Ветровая планка защищает листовой материал от порывов ветра и предотвращает попадание пыли или влаги под настил.

Советы

СОВЕТ №1

Перед покупкой торцевой планки для металлочерепицы обязательно измерьте длину и ширину крыши. Это поможет вам выбрать правильные размеры планки и избежать лишних затрат на ненужные материалы.

СОВЕТ №2

При монтаже торцевой планки используйте герметик для обеспечения водонепроницаемости. Это предотвратит попадание влаги под металлочерепицу и продлит срок службы крыши.

СОВЕТ №3

Если вы планируете самостоятельно изготовить торцевую планку, используйте качественные материалы и инструменты. Это обеспечит надежность и долговечность вашей конструкции.

СОВЕТ №4

Обратите внимание на цвет и текстуру торцевой планки, чтобы она гармонично сочеталась с металлочерепицей. Это не только улучшит внешний вид крыши, но и повысит ее эстетическую ценность.
