Номер двигателя Toyota Corolla(1ZR, 2ZR, 1NR)

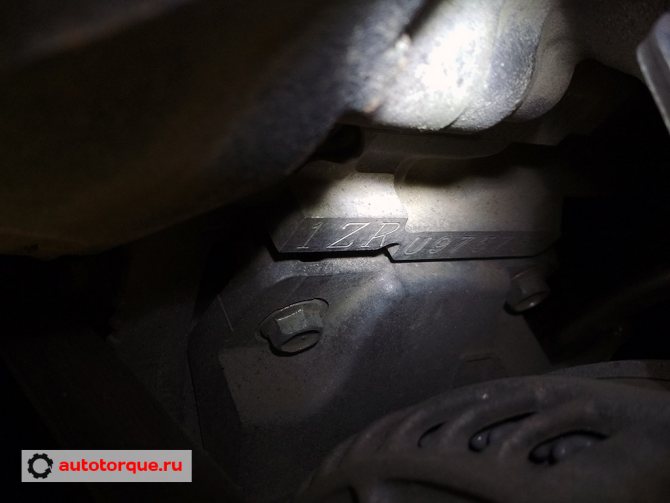

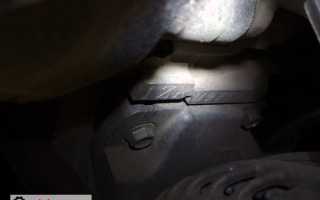

Какуюбы вы не рассматривали себе Короллу, с поиском обозначения силового агрегататочно проблем не будет – всё на виду. Номер двигателя самых популярныхагрегатов 1.6 1ZR (122 л.с) и 1.8 2ZR (140 л.с) прячется справа (по ходудвижения) за генератором в двух горизонтальных строчках:

Естественно, никаких признаков внезаводской обработки металла быть не должно

Младший в линейке мотор 1.3 1NR (99 л.с.) пронумерован тоже спереди, но уже слева, то есть возле коробки передач на вертикальной площадке:

Автор: Денис Путков

Статья по теме: Toyota Corolla E180 – Слабые места, поломки, надежность

Авто, Мото

05.03 16:13

Неисправности, запчасти, сервис, страхование

Подскажите, где номер двигателя на 1NZ находится????

Продолжить тему

попробуй посмотреть под пластмассовой крышкой в райне воздушного коллектора, снимать крышку не обязательно, если не ошибаюсь то там

совершенно верно, он на соединении головки блока и блока цилиндров. под крышкой смотреть надо с подсветкой. просто наверное не увидишь.

всем спасибо, пошел за фонариком

Загрузить ещё

Особенности конструкции

Серия NZ получилась долговременной:

• 2000 – 2005 – 105 л. с., 138 Нм, присвоен индекс NZE124;
• 2005 – 2007 – 109 л. с., 141 Нм, индекс NCP90;
• 2007 – 2013 – 110 л. с., 140 Нм, индекс NZT260;
• 2013 – … – 109 л. с., 136 Нм, индекс NZT.

В атмосферный рядный бензиновый двигатель 1NZ FE вошли конструктивные особенности семейства ZZ/AZ и свежие разработки конструкторов Toyota:

• чугунные гильзы заливаются непосредственно в алюминиевый блок, поэтому капремонт цилиндров невозможен;
• литой картер является масляным поддоном, обеспечивает жесткость блока;
• ось стального кованого коленвала смещена относительно цилиндров на 12 мм;
• юбка поршней облегченная с полимерным покрытием, пальцы запрессовываемые;
• особенностью впускного распредвала является наличие VVTi муфты для корректировки фаз газораспределения;
• головка блока цилиндров оснащена стандартными посадочными отверстиями под форсунки и седлами клапанов;
• маслонасос расположен в картере, имеет отдельный привод от коленвала;
• дроссельная заслонка обогреваемая, термостат «холодный» 84 градуса, механического типа;
• помпа приводится во вращение от общего ремня, как и все остальное навесное оборудование;
• ГРМ двухвальный, типа DOHC 16V, привод однорядной цепью на выпускном распредвалу;
• коллекторы изменили местоположение – впуск спереди, выпуск сзади, поэтому форсировка своими руками облегчена конструкторами изначально;
• линия возврата в топливной системе не предусмотрена, форсунки мелкодисперсионные многоточечные;
• дроссельная заслонка механического типа, зажигание DIS-4 с отдельными для каждой свечи катушками.

От качества масла зависит работоспособность гидрокомпенсаторов и муфты VVTi. В мануал собрано подробное описание операций обслуживания и ремонта силового привода.

Перечень модификаций ДВС

Версия 1NZ FXE возникла на этапе разработки основного мотора 1NZ FE, стала частью гибридного двигателя (ДВС плюс электрический) для Toyota Prius, имеет характеристики:

• степень сжатия 13 – 13,4 единиц;
• мощность 74 – 76 л. с.

Вместо цикла Отто здесь использован метод Аткинсона. На малых оборотах колеса машины вращает электромотор, на больших ДВС, от которого АКБ в это же время получает зарядку. Применяется сложное и многообразное навесное оборудование, которого нет в базовой версии.

Маркировка двигателя[править | править код]

Двигатели Toyota маркируются по системе маркировки Toyota:

• Цифра — номер поколения двигателя
• Буквы — семейство двигателя
• Суффикс — специфические особенности

1NZ

–
FXE
— 1 поколение двигателей
NZ

• F
  — клапанный механизм DOHC с «экономичными» узкими фазами
• X
  — цикл Аткинсона
• E
  — электронный впрыск
• N
  — газобаллонное оборудование

Плюсы и минусы

Изначально руководство компании Toyota заложило в силовой привод одноразовый блок цилиндров, капитальный ремонт которого невозможен. Пальцы поршней доставляют неприятности, так как выполнены не плавающими, а запрессовываемыми. При обрыве цепи или перескакивании ее на несколько звеньев после растяжения поршни без цековки гнут клапаны при встрече с ними.

Плюсами мотора 1NZ-FE являются:

• высокий эксплуатационный ресурс от 300000 км пробега;
• самостоятельный чип тюнинг для увеличения мощности;
• отсутствие регулировок тепловых зазоров клапанов после 2004 года.

Силовой привод экономно расходует бюджетное топливо АИ-92, не сложен в обслуживании и ремонте.

Немного истории Altezza

Первое поколение весьма заметного седана, пришедшего на смену востребованной модели Corona, было выпущено в Японии в конце 1998 года. В отличие от своего именитого предшественника, вместо переднего, новинка под названием Altezza получила задний привод.

Спустя год машина появилась на европейском рынке под названием Lexus IS 200, а по прошествии еще двух лет, Altezza стала продаваться в США под маркой Lexus IS 300.

В 2005 году вышло второе поколение Lexus IS 250, окончательно сменившего Altezza.

Список моделей авто, в которых устанавливался

Атмосферный рядный четырехцилиндровый мотор 1NZ FE, работающий по классическому циклу Отто, устанавливался на модификации Toyota:

• Corolla Fielder/Axio – универсал для России и 11 поколение седана;
• Ractis – субкомпактвэн со стеклянной крышей;
• Succeed – праворульный минивэн с полным/передним приводом;
• Probox – семейный минивэн;
• Will – молодежное авто в кузове оригинального дизайна;
• Sienta – минивэн с раздвижными дверками;
• Allion – седан со спортивным экстерьером;
• Premio – седан для старшего поколения;
• Fun Cargo – компактвэн с оригинальным экстерьером;
• Auris – семейный хетчбэк, новое поколение Короллы;
• Platz – классический седан;
• Porte – субкомпактвэн с дверками разных типов отворения;
• Raum – субкомпактвэн с АКПП;
• Vios – седан;
• bB – субкомпактвэн в английском стиле;
• Yaris/Echo – седан классика.

Дополнительно эти моторы стояли в Scion xB и xA/ist, а начальная версия использовалась исключительно в Toyota Prius.

Дополнительно

Расположение номера на двигателях Toyota / Lexus до 2-х л.

Расположение номера двигателя Toyota 1NZ-FE 1.5 л. (Toyota Corolla, Auris, Allion, Yaris, Porte, Probox, Ractis, Sienta, Vios, Fun Cargo, Raum):

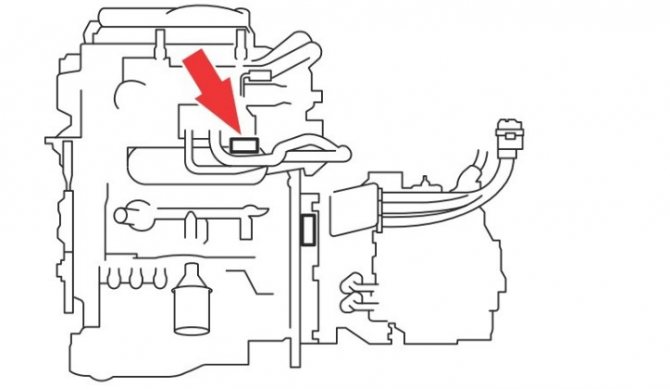

Расположение номера двигателя Toyota 1NZ-FXE 1.5 л. (Toyota Corolla, Prius, Sienta, Yaris):

Расположение номера двигателя Toyota 1SZ-FE 1.0 л. (Toyota Yaris, Platz):

Расположение номера двигателя Toyota 2ZR-FE 1.8 л. (Toyota Corolla, Yaris, Matrix, Allion):

Расположение номера двигателя Toyota 2ZZ-GE 1.8 л. (Toyota Corolla, Celica, Matrix):

Расположение номера двигателя Toyota 1ZZ-FE 1.8 л. (Toyota Corolla, Corolla Verso, Caldina, Avensis, Allion, Matrix, Premio, Vista, Celica, RAV4, Wish, Opa):

Расположение номера на двигателях Toyota / Lexus 2 л., 2 л. +

Расположение номера двигателя Toyota / Lexus 1AR-FE 2.7 л. (Toyota Highlander, Venza, Sienna, Lexus RX 270):

Расположение номера двигателя Toyota 1AZ-FE 2.0 л. (Toyota RAV4, Avensis Verso, Aurion):

Расположение номера двигателя Toyota 1HD-T 4.2 л. (Toyota Land Cruiser 80/100, Coaster):

Расположение номера двигателя Toyota / Lexus 1MZ-FE 3.0 л. (Toyota Camry, Avalon, Mark II Wagon, Mark II Wagon, Highlander, Avalon, Sienna, Solara, Alphard, Lexus ES 300, RX 300):

Расположение номера двигателя Toyota / Lexus 2AR-FE 2.5 л. (Toyota RAV4, Camry, Alphard, Lexus ES 250):

Расположение номера двигателя Toyota 2AZ-FE 2.4 л. (Toyota Alphard, Camry, Harrier, Highlander, Mark X ZiO, Previa, RAV4, Solara, Ipsum, Matrix):

Расположение номера двигателя Toyota 2AZ-FXE 2.4 л. (Toyota Estima, Alphard, Camry, Sai):

Расположение номера двигателя Toyota / LEXUS 2GR-FE 3.5 л. (Toyota Camry, Alphard, Highlander, RAV4 XA30, Avalon, Previa, Venza, Mark X ZiO, LEXUS RX 350, ES 350):

Расположение номера двигателя Toyota / LEXUS 2GR-FXE 3.5 л. (Toyota Highlander, Crown Majesta, LEXUS RX 450h, GS 450h):

Расположение номера двигателя Toyota / LEXUS 2GR-FXE 3.5 л. (Toyota Highlander, LEXUS RX 450h, GS 450h):

Расположение номера двигателя Toyota / LEXUS 2JZ-GE 3.0 л. (Toyota Crown Majesta, Chaser, Cresta, Crown, Mark II, Origin, Soarer, Aristo, Altezza, Progres, Supra A80, LEXUS GS S140, GS S160, IS XE10, SC Z30):

Расположение номера двигателя Toyota 2TR-FE 2.7 л. (Toyota Land Cruiser Prado, Fortuner, Hilux, Innova, HiAce, 4Runner):

Расположение номера двигателя Toyota / LEXUS 3GR-FE 3.0 л. (Toyota Crown, Mark X, LEXUS GS 300, IS 300):

Расположение номера двигателя Toyota / LEXUS 3MZ-FE 3.3 л. (Toyota Camry, Sienna, Highlander, Highlander Hybrid, Solara, LEXUS ES 330, RX 330, RX 400h):

Расположение номера двигателя Toyota 3RZ-FE 2.7 л. (Toyota Land Cruiser Prado J90, Hilux N150, 4Runner N180, HiAce H100, Tacoma):

Расположение номера двигателя Toyota 3S-FE 2.0 л. (Toyota Camry, Avensis, Celica, Caldina, Carina, Corona, Picnic, Vista, RAV4):

Расположение номера двигателя Toyota / LEXUS 4GR-FSE 2.5 л. (Toyota Mark X, Crown, LEXUS IS 250, GS 250):

Расположение номера двигателя Toyota 5S-FE 2.2 л. (Toyota Camry XV10, Celica, Harrier, Scepter, MR2, Solara):

Расположение номера двигателя Toyota / LEXUS 5VZ-FE 3.4 л. (Toyota Land Cruiser Prado J90, 4Runner, Tundra, Granvia, Tacoma, T100):

Расположение номера на двигателях Toyota / Lexus 4 л., 4 л. +

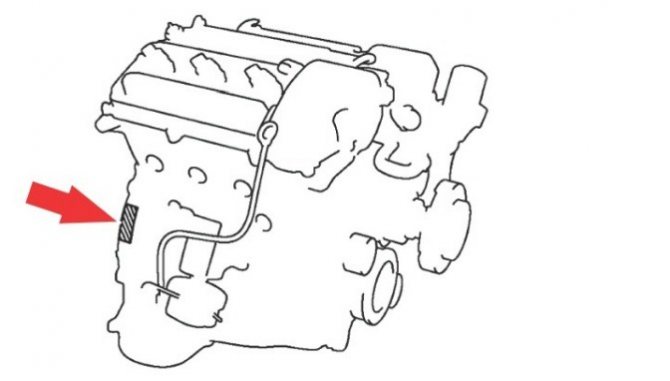

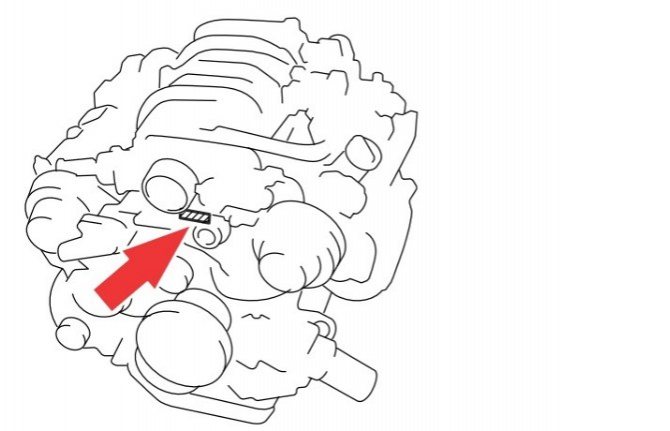

Расположение номера двигателя Toyota / LEXUS 3UZ-FE 4.3 л. (Toyota Crown Majesta, Celsior, Soarer, LEXUS GS S160, GS S190, LS XF30, SC Z40):

Расположение номера двигателя Toyota / LEXUS 3UR-FE 5.7 л. (Toyota Land Cruiser J200, Sequoia, Tundra, LEXUS LX 570):

Регламент обслуживания 1NZ FE 1,5 л/108 л. с.

В мануале завода указаны сроки ТО и операции замены расходных материалов, которые имеет двигатель 1NZ FE в своей конструкции:

• изготовителем предусмотрена замена ГРМ цепи роликового типа после 120 – 150 тысяч пробега;
• производитель рекомендует менять потерявшее свойство масло через 7500 км, а антифриз после 20000 км;
• воздушный и топливный фильтр рекомендовано менять после 10000 и 30000 пробега, соответственно;
• регулировка тепловых зазоров клапанов движков производится раз в 2 года (пробег 30000 км);
• ресурс свечей в системе DIS-2 составляет 30000 км, при использовании иридиевых модификаций 60000 км;
• выпускной трубчатый коллектор начинает прогорать после 50 – 70 тысяч пробега.

Периодически на клапанах и поршнях откладывается нагар, забивается вентиляция картера и засоряется заслонка дросселя. Требуется промывка и продувка указанных систем, замена датчиков.

Обязательное техобслуживание

Автопроизводители утверждают, что при соблюдении регламентных сроков сервисного обслуживания, двигатель Toyota 1nz fe способен преодолеть пробег, равный не менее 500 тысяч километров. После длительной эксплуатации двигатель не подлежит разборке, ремонту, восстановительным мероприятиям. Вместо дорогостоящей капиталки, придется просто заменить на новый агрегат.

Основные работы, выполняемые при техническом обслуживании данного двигателя:

1. Замена моторного масла, в – через 10 000 км.
2. Регулирование зазоров клапанов – 20 т. км.
3. Смена ремня газораспределительного механизма (ГРМ) – 150 000 км.
4. Охлаждающей жидкости в системе – каждые 1,5 года.
5. Визуальный осмотр технического состояния воздушного фильтра – 20 тысяч км. При появлении неисправностей, двигатель необходимо заменить на новый экземпляр.

• Масло “Мотюль” 5w30;
• Тойота 5W40;
• Кастрол 5W40;
• Маннол 5w30.

Общий ресурс двигателя 1nz fe находится в прямой зависимости от периодичности и качества проведения работ по техническому обслуживанию транспортного средства.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор 1NZ FE гарантированно гнет клапана во время обрыва цепи ГРМ. Однако более актуальны для пользователя другие неисправности:

Все навесное оборудование приводится в действие одним ремнем, поэтому часто возникает свист, свидетельствующий о проскальзывании или, наоборот чересчур сильном натяжении. Слабыми местами также являются задний сальник коленвала и датчик масляного давления.

Варианты тюнинга мотора

Форсировать двигатель 1NZ FE теоретически можно в семь этапов:

• модернизация выпуска – прямоток, «паук» и коррекция ЭБУ для получения 145 л. с. максимум;
• доработка топливной системы – использование высокопроизводительных форсунок и «мозгов» Apexi Power FC для обеспечения 150 л. с.;
• наддув – турбина плюс промежуточное охлаждение, установка высокопроизводительной тормозной системы, мощность возрастает до 180 – 200 л. с.;
• нагнетатель – обычно Supercharger

Таким образом, мотор 1NZ FE отличается алюминиевым блоком, цепным ГРМ приводом по схеме DOHC 16V. Используется практически во всем модельном ряду производителя Toyota, сходившего с конвейера с период 1997 – 2005, и в некоторых современных автомобилях.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Двигатели 1NZ FE, 1NZ-FET обладают повышенной долговечностью, единственное требование к владельцам авто с данными моделями моторов – правильное обслуживание. Благодаря высокому качеству исполнения, удачной конструкции и отличным техническим характеристикам, двигатель 1nz fe продолжают устанавливать на новые модели японских авто.

Двигатель Toyota 1NZ FE – Технические характеристики

При изготовлении узлов и деталей для моторов 1NZ FE производители используют специальный алюминиевый сплав. При этом рабочие цилиндры имеют тонкие стенки из чугуна высокой прочности которые вплавляются в блок. Сравнительно небольшая толщина стенок гильз не дает возможности производить дальнейший ремонт двигателя, применяя метод «перегильзовки». В этом состоит основной сдерживающий фактор при приобретении с рук подержанного автомобиля малого класса от фирмы Тойота.

Основные технические характеристики двигателя 1NZ FE:

Впрыск топлива в каждую форсунку двигателя 1NZ-FE осуществляется последовательно под управлением .

Двигатель 1nz не отличается экономичностью. Он предназначен для использования в автомобилях компании Тойота, эксплуатируемых преимущественно на городских улицах с интенсивным движением. При работе в напряженных условиях города расход топлива равен приблизительно 13 л., на загородной трассе – 6, при смешанном цикле – 9 литров соответственно.

Из-за невозможности проведения капитального ремонта двигателя 1nz fe второго поколения было решено усилить прочность цилиндров. Параллельно с этим, на поршни наносится специальный слой в виде напыления для снижения сил трения.

Тойота королла 120 кузов двигатель 1nz fe фото:

Интересно: Многие транспортные средства, на которых установлены 1NZ-FE, утилизируются намного быстрее, чем ломается их мотор. Благодаря уникальной надежности, данный двигатель пользуется повышенной популярностью среди многочисленных автолюбителей. Компания устанавливает двигатель 1nz fe на семнадцати моделях малолитражных автомобилей марки «Тойота». Многие автопроизводители американских, европейских транспортных средств тоже часто отдают предпочтение этому высококачественному японскому двигателю. Для получения дополнительных лошадиных сил, некоторые водители, которым не хватает 109 л. с., форсируют параметры силового агрегата.

Расположение заводского номера авто

Место нанесения кода на автомобилях Toyota зависит от года выпуска и рынка сбыта. Например, наклейка на Камри XV40 или Королле Е150 расположена под ветровым стеклом со стороны места водителя (соответственно, место установки элемента различается для правостороннего и левостороннего расположения рулевого колеса).

На Corolla E120 или Altezza (модель предназначалась для внутреннего рынка Японии) информация набита на металлических этикетках, установленных на заклепках на моторном щите со стороны двигателя.

На приборной панели

Если для нанесения кода используется панель приборов, то на пластике имеется выемка для установки металлического элемента или наклейки, напечатанной на специальной бумаге. При сборке машины одновременно нарезается основной идентификатор на кузове и наклеиваются дополнительные этикетки. На нанесенном по периметру лобового стекла ферритовом покрытии имеется вырез прямоугольной конфигурации, через который можно считать VIN-код автомобиля.

Под сиденьем

Передние кресла машины крепятся к поперечинам, являющимся частями силового каркаса пола кузова. Детали идентификатора вырезаются гравировальной машиной с использованием оригинальных шрифтов. Для чтения кода необходимо сдвинуть левое кресло назад, а затем откинуть клапан, предусмотренный в ковровом покрытии на полу. На части машин (например, Liteace или Hiace) идентификационный номер находится на панели пола в ногах водителя.

На дверной раме

В дверном проеме со стороны места водителя наклеиваются этикетки с указанием идентификатора и дополнительных параметров автомобиля (например, информации о весе машины и возможности эксплуатации с прицепом, данных о цветовом коде окраски и салона, а также сертификации для ряда рынков сбыта). Для печати идентификатора используется специальная бумага. При отклеивании на поверхности кузова остается слой клея, видимый при свете ультрафиолетовой лампы (метод используется криминалистами при проведении экспертизы машины).

Обучение заслонки

Эту процедуру необходимо выполнять если после прочистки обороты холостого хода двигателя 1nz fe заметно увеличились. Для достижения положительного результата необходимо соблюдение условий. Таких, как:

• Мотор достиг рабочей температуры;
• Все потребители электрической энергии отключены;
• Машина стоит на ровной поверхности;
• Рычаг коробки передач находится в нейтральном положении.

Сама технология обучения достаточно проста. Необходимо только четкое ее соблюдение. В случае ошибки можно будет повторить все операции заново. Обучение надо выполнять строго по пунктам:

1. Отключить аккумуляторную батарею на пять минут;
2. Вновь ее подключить;
3. Включить зажигание, однако двигатель не запускать;
4. Подождать около тридцати секунд;
5. Оставив зажигание включенным, отключить аккумулятор на пять минут;
6. Снова подключить аккумулятор и завести двигатель;
7. Дать поработать мотору пятнадцать секунд.

За эти пятнадцать секунд обороты снизятся и закрепятся в нормальных пределах. Процедура обучения завершена. Если с первого раза положительного результата достигнуть не удалось, она повторяется еще раз. Если ничего не получилось и после нескольких попыток, необходимо обращаться к специалистам. Желательно к тем, кто хорошо знаком с особенностями двигателей 1nz fe. Эксплуатировать автомобиль с повышенными холостыми оборотами не стоит.
