02.06.2021 12 693 ВАЗ 2110

Автор:Иван Баранов

Для того, чтобы трансмиссионная система работала без поломок, необходимо следить за исправностью всех входящих в нее элементов. Одним из таких элементов является вилка сцепления. Важно уметь выполнить ремонт своими руками. В статье рассказывается о функции вилки сцепления, как ее поменять на автомобиле ВАЗ 2110.

[ Скрыть]

Меняем вилку сцепления на ВАЗ 2110 самостоятельно

Для того, чтобы трансмиссионная система работала без поломок, необходимо следить за исправностью всех входящих в нее элементов. Одним из таких элементов является вилка сцепления. Важно уметь выполнить ремонт своими руками. В статье рассказывается о функции вилки сцепления, как ее поменять на автомобиле ВАЗ 2110.

Вилка сцепления (ВС) – важный элемент трансмиссионной системы автомобиля. Она представляет собой рычаг, с помощью которого отводится нажимной диск, в результате это происходит выключение сцепления. ВС иногда называют вилкой выключения.

ВС в основном является частью механической коробки переключения передач, реже в гидравлических приводах. Конструкция ВС в КПП на ВАЗ 2110 довольно простая: металлический стержень, на котором закреплен рычаг и две лапки.

Под номером 5 ВС

При нажатии на педаль сцепления (ПС) благодаря ВС перемещается муфта выжимного подшипника, таким образом, внутренняя кромка пружины перемещается вперед и происходит выключение устройства. Естественно, от исправности ВС зависит правильное включение выключение сцепления.

Замена ВС требуется в следующих случаях:

• обнаружена деформация детали;
• выявлены трещины на корпусе;
• изогнутость ВС;
• выявлены дефекты лапок в местах соприкосновения с муфтой выжимного подшипника;
• изношены лапки.

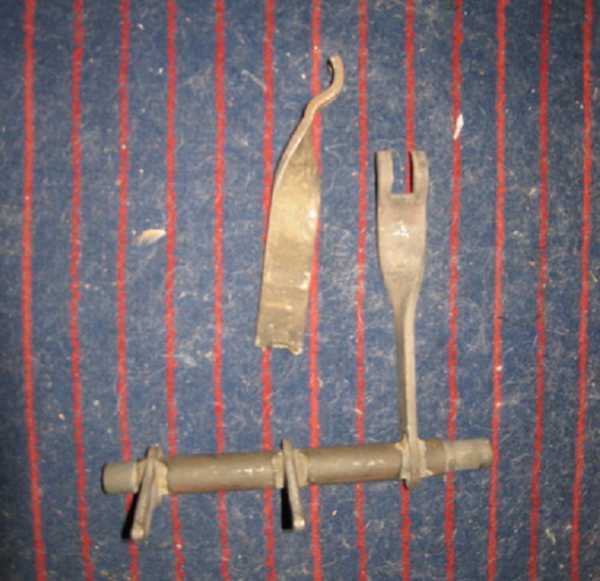

На фото заснята поломанная ВС.

ВС с поломанным рычагом

Если на ВС есть трещины, то это снижает качество работы ПС, происходит позднее схватывание, машина может пробуксовывать, педаль при нажатии западать. Возникает необходимость в регулировании свободного хода. По трещине ВС отклоняется от выжимного подшипника. Регулирования хватает лишь на несколько суток, а при значительном дефекте регулировать приходится через несколько часов

Поломку нужно немедленно исправлять, так как это может привести к быстрому износу. Если ВС сломается окончательно, то педаль провалится, и движение автомобиля будет невозможно.

ВАЗ 2111: провалилась педаль сцепления (сломалась вилка сцепления)

Обнаружить трещину можно визуальным осмотром, поставив машину на эстакаду или смотровую яму, найти на днище машины защитный пыльник вилки. Отодвинув пыльник, нужно осмотреть вилку на предмет наличия трещины, удобнее воспользоваться фонариком.

Процесс замены

Сложность замены ВС на ВАЗ 2110 заключается в том, что необходимо демонтировать КПП, сама процедура замены детали простая.

Необходимые инструменты

Для проведения процедуры замены ВС необходимо установить машину на подъемное приспособление или смотровую канавку. Можно поднять авто с помощью домкрата и установить на опоры.

Из инструментов и материалов нужно приготовить:

• новую ВС;
• набор ключей;
• плоскогубцы
• отвертку;
• фонарик;
• домкрат.

Приготовив все инструменты можно приступать к процессу замены.

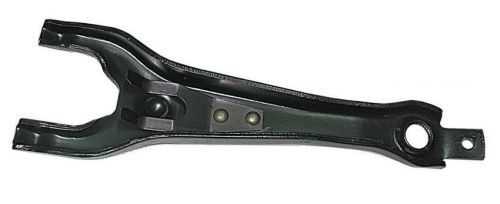

Новая деталь для замены

Этапы

Для того, чтобы поменять ВС на ВАЗ2110, нужно снять коробку переключения передач. После демонтажа коробки выполняются следующие действия:

1. Сначала необходимо снять подшипник выключения сцепления.

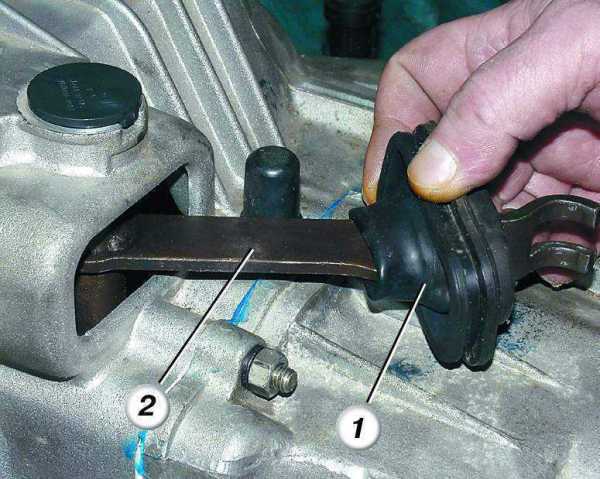

2. Затем с помощью отвертки нужно поддеть защитный чехол ВС и снять его. Если он имеет следы износа, потертости, потерял упругость, его следует заменить.
3. Далее нужно вынуть пластмассовую втулку ВС. Для этого необходимо с помощью плоскогубцев сжать лепестки, фиксирующие втулку, и вынуть ее.
4. Далее необходимо оценить состояние втулки. Если на ней есть повреждения, следы износа или сломаны лепестки фиксатора, то деталь следует поменять.
5. Затем нужно приподнять ВС и вынуть ее из втулки, находящейся в картере сцепления (КС), а также вывести рычаг вилки из отверстий КС.
6. Далее с ВС необходимо снять пружинный фиксатор. Если он поврежден или потерял упругость его нужно заменить.

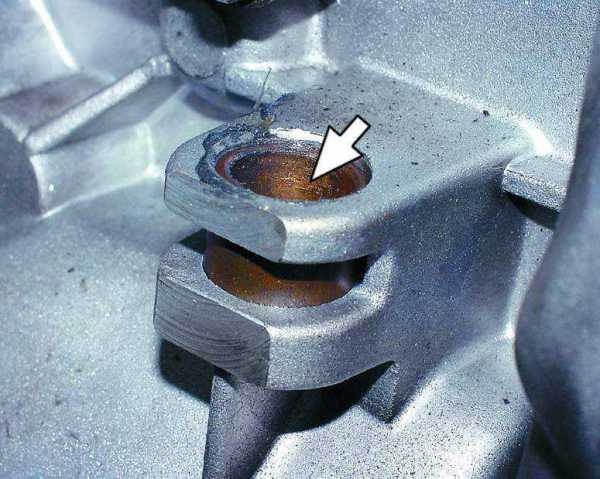

7. Запрессованную в КС металлическую втулку желательно поменять на новую деталь.
8. Перед установкой новой ВС все втулки внутри следует смазать.
9. Установка ВС выполняется в обратной последовательности.
10. Вставляя пластмассовую втулку, нужно проследить, чтобы лепестки надежно держали втулку в КС.

Процесс замены

Сложность замены ВС на ВАЗ 2110 заключается в том, что необходимо демонтировать КПП, сама процедура замены детали простая.

Необходимые инструменты

Для проведения процедуры замены ВС необходимо установить машину на подъемное приспособление или смотровую канавку. Можно поднять авто с помощью домкрата и установить на опоры.

Из инструментов и материалов нужно приготовить:

• новую ВС;
• набор ключей;
• плоскогубцы
• отвертку;
• фонарик;
• домкрат.

Приготовив все инструменты можно приступать к процессу замены.

Новая деталь для замены

Этапы

Для того, чтобы поменять ВС на ВАЗ2110, нужно снять коробку переключения передач. После демонтажа коробки выполняются следующие действия:

1. Сначала необходимо снять подшипник выключения сцепления.
2. Затем с помощью отвертки нужно поддеть защитный чехол ВС и снять его. Если он имеет следы износа, потертости, потерял упругость, его следует заменить.
3. Далее нужно вынуть пластмассовую втулку ВС. Для этого необходимо с помощью плоскогубцев сжать лепестки, фиксирующие втулку, и вынуть ее.
4. Далее необходимо оценить состояние втулки. Если на ней есть повреждения, следы износа или сломаны лепестки фиксатора, то деталь следует поменять.
5. Затем нужно приподнять ВС и вынуть ее из втулки, находящейся в картере сцепления (КС), а также вывести рычаг вилки из отверстий КС.
6. Далее с ВС необходимо снять пружинный фиксатор. Если он поврежден или потерял упругость его нужно заменить.
7. Запрессованную в КС металлическую втулку желательно поменять на новую деталь.
8. Перед установкой новой ВС все втулки внутри следует смазать.
9. Установка ВС выполняется в обратной последовательности.
10. Вставляя пластмассовую втулку, нужно проследить, чтобы лепестки надежно держали втулку в КС.

Таким образом, замена ВС вместе со снятием коробки передач займет по времени около 3-4 часов. Главное, иметь хоть небольшой опыт слесарной работы и знать строение автомобиля ВАЗ 2110.

Особенности замены вилки сцепления на ВАЗ-2110, 2111, 2112

Приводная вилка сцепления необходима для правильной работы всей трансмиссионной системы. Этот механизм представляет собой рычаг, при давлении на который происходит следующее: при выжимании педали перемещается муфта, выжимной подшипник, это приводит к перестановке внутренней кромки пружины вперед, а сцепление выключается.

При обратном движении педали сцепление включается, поэтому иногда данная запчасть называется вилкой выключения или включения соответственно.

Обычно вилка сцепления встречается в механических коробках, изредка входит в состав гидравлических. Приводная вилка представляет собой металлический стержень, на котором закреплены рычаг и две лапки.

Какие обычно бывают неисправности вилки сцепления ВАЗ-2110, требующие замены

Вилка сцепления подвергается износу, как и другие детали. Возможен и заводской брак, но вследствие простоты конструкции встречается намного реже.

1. Вилка сцепления ломается. В этом случае педаль резко проваливается, продолжение вперед практически невозможно.
2. Трещина. Сцепление схватывает все ниже, регулировка почти безрезультатна. Когда трещина увеличивается, педаль сцепления снова уходит вниз.
3. Изогнутость.
4. Износ лапок.
5. Дефекты лапок в точке касания муфты вкладыша.

Менять вилку нужно в любом случае, так как эта деталь является необходимой для движения вашего авто. Без нее невозможно переключение передач.

Стоимость запчасти составляет 300-500 рублей. Обратите внимание при выборе на качество материала, толщину металла. Очень часто вилка из тонкого железа гнется практически сразу.

Хотя деталь проста по своей конструкции, заменить ее может быть не так просто самостоятельно. При обращении в автосервис за замену приводной вилки сцепления ВАЗ-2110 придется отдать от 1500 до 2500 рублей.

Замена

Если на классике поменять вилку, не снимая коробку переключения передач, еще можно, но сделать то же самое на ВАЗ-2110 не получится. На замену понадобится от 3 до 4 часов в зависимости от опыта.

1. Снять КПП.
2. Убрать нажимной подшипник.
3. Следующим действием снимаем резиновый чехол, зацепив его отверткой. Стягиваем его с вилки включения. Ему тоже требуется замена, если он деформировался, потрескался или стал жестким.
4. Плоскогубцами с одной стороны картера стиснуть фиксирующие лепестки. Воспользовавшись отверткой, подцепить пластмассовую втулку оси вилки. Если есть заметные повреждения, следы изнашивания колпачка, то его тоже нужно поменять.
5. Открепляем собственно вилку включения сцепления: приподняв ее, нужно извлечь ее ось из втулки. Сначала ось, потом и рычаг достаются из выходов в картере.
6. Нужно сдавить окончания пружинного фиксатора вилки и извлечь его. Деформированный фиксатор нуждается в замене.
7. Заменяем вилку, которая имеет следы износа.
8. Обычно рекомендуется заменить и металлическую втулку, особенно если она заметно изношена.
9. Перед тем, как ставить новую деталь, нужно смазать и металлическую, и пластмассовую втулки.
10. Далее проводите монтаж вилки выключения. Сборка проводится в том же порядке, начиная с конца. Внимательно закрепляйте пластиковую втулку. Выступ на ней должен оказаться в выемке на картере. Лепестки должны прочно закрепить втулку, удерживая от выпадения.

Замена сцепления на ВАЗ 2110

Если использовать при замене запчасть надлежащего качества, то приводная вилка сцепления прослужит немало. Смененные сопутствующие элементы защитят механизм и улучшат его работу.

Замена сцепления ваз 2110

После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль. Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки.

Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.

По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:

Замена вилки выключения сцепления Ваз 2110 Лада

Введите необходимый вам запрос в поисковую строку

Замена вилки сцепления на автомобилях ваз 2106-07, 2110-2112

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107. Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

Вилка сцепления у классики выглядит несколько иначе.

Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Замена вилки на 2106, 2107

На классике треснувшая вилка явление достаточно частое, и автолюбители приноровились менять ее без снятия коробки. Для этого концы новой вилки стачиваются под углом 45 градусов, чтобы она смогла войти под прижимную пружину. Так же не помешает крючок, с загнутым на 5 сантиметров концом, им мы будем поддевать пружину. Нам нужно попасть под опорный палец вилки (болт с головкой в форме шара), а лапы попали между ступицей выжимного подшипника и пружиной. После некоторого количества попыток, их число зависит от вашей меткости и терпения, вилка включения сцепления встанет на свое место.

Стоит отметить, что на автомобилях ГАЗель также возможна замена данной детали без снятия коробки, по методу описанному выше. У ГАЗели с двигателем 402-ой серии это вообще слабое место, и владельцы данных моделей постоянно жалуются на слабую вилку и постоянную ее поломку. Одно из решений данной проблемы — установка усиленной вилки от другой модели (валдай), но и там есть свои тонкости и нюансы которые, несомненно, стоит изучить, прежде чем приступать к процедуре замены.

Замена вилки сцепления на 2110, 2112

Первым делом снимем прижимную пружину вилки сцепления. После этого снимаем пластмассовую фиксирующую втулку вала и пыльник вилки. Теперь ее можно аккуратно вынуть. Обязательно проверьте состояние втулок, как нижней металлической, так и верхней пластмассовой, и при необходимости замените их при сильном износе. Пыльник так же не мешает осмотреть на предмет разрывов.

Установку новой вилки производим в обратной последовательности, не забыв предварительно смазать втулки.

Как изменить вилку

сцепления на ВАЗ 2110

Устранение неисправностей в системе автомобиля, включая пробой сцепления

, в первую очередь обеспечивает диагностику. Он выполняется с серьезными нарушениями в работе компонентов транспортного средства. Обнаружение неисправности в системе сцепления, скорее всего, влечет за собой полную замену или отдельные компоненты.

Доступность точных рекомендаций автопроизводителей и инженеров-механиков дает информацию о сроках и сроках замены муфты и ее частей. Тем не менее, регулируемые условия в реальной жизни в большей степени зависят не от рекомендаций специалистов-разработчиков, а от способа вождения, уровня нагрузки при аутоэксплуатации и других факторов.

Замена сцепления на ВАЗ 2110 своими руками

Автовладелец «десятки», может быть застигнут врасплох поломкой системы сцепления. Это означает, что предстоят незапланированные траты на запчасти и услуги автомастерской. Замена сцепления ВАЗ 2110 стоит недёшево, от 3 500 до 5 000 руб., не считая стоимости запчастей. Однако, есть вариант сохранить значительную часть личных сбережений и поменять изношенные детали на новые — самостоятельно. Скажем прямо, процедура это непростая. Но, действуя по инструкции, возможно ловко управится за один день.

На заметку! Не спешите с глобальным ремонтом, так как менять сцепление на ВАЗ 2110 в некоторых случаях пока рано. Возможно устранить образование дефекта регулировкой. На картере КПП, сверху, находится кронштейн крепления троса привода с двумя гайки. Подкручивая одну из гаек, возможно установить новых ход педали. После этого, механизм послужит ещё.

Устранение неисправностей

Приводная вилка ВАЗ 2110 (ВС) включена в систему трансмиссии автомобиля, без нее невозможна эффективная работа всей автомеханики. Самолет имеет форму рычага, с помощью которого нажимная пластина отводится, в результате чего муфта отключается. Иногда термин «вилка» используется для обозначения самолета, поскольку в противоположном направлении, когда педаль отпущена, она включает сцепление.

При сжатии педали эта часть помогает перемещать муфту, освобождая подшипник, что обеспечивает перемещение внутреннего края пружины вперед, а затем устройство выключается.

Вилка сцепления ВАЗ 2110 требует изменения в таких случаях:

• деформации;
• трещина;
• кривизна (терпкость);
• дефектность стоп в точке контакта с гильзой гильзы;
• ношение ног.

Замена неисправного устройства

Замена вилки сцепления ВАЗ 2110

, как правило, сопровождается сложным и длительным процессом снятия автоматической коробки передач. Хотя есть более удобный способ для водителей, устраняя эту трудоемкую процедуру. Манипуляции, связанные с заменой вилки муфты VAZ 2110, в принципе, просты и понятны. Поэтому водитель, который имеет начальные базовые навыки в области автомеханики и не боится трудностей, связанных с ремонтом автомобилей, может начать ремонт, продолжительность которого в среднем составляет 3-4 часа.

Диск сцепления на ваз 2110: назначение и замена

Сцепление ваз 2110

Сцепление автомобиля, и в частности ваз 2110 является одним из важных элементов трансмиссии. Предназначение его состоит в кратковременном отключения мотора от трансмиссии. Затем плавного соединения их при включении передач, и предохранения других элементов (деталей) трансмиссии от перегрузок, а так же гашения колебаний. Располагается сцепление авто между коробкой передач и двигателем. Замена диска сцепления ваз 2110 а так же ремонт производится при возникновении следующих неисправностей: появление специфических звуков при движении автомобиля, появление проблем с переключением передач, пропадает сцепление при обгоне и некоторые другие. Обращение в автосервис потребует наличия у владельца авто кругленькой суммы денег, поэтому многие стремятся произвести ремонт и замену своими руками. Наша статья вам в этом поможет.

Совет: Если вдруг в пути у вас возникли (возникают) характерные звуки при выключении сцепления, вы можете вставить рожковый ключ между поводом тросика и вилкой сцепления. Такая временная мера позволит вам без проблем добраться до гаража. В девяноста процентах случаев, ремонт сцепления потребует от вас снятия коробки передач.
