Сцепление ВАЗ 2110: основные составляющие и признаки неисправности

Сцепление ВАЗ 2110 однодисковое имеет центральную нажимную пружину, работа привода осуществляется посредством троса, кожух крепиться к маховику и к нажимному диску. Если коротко, можно выделить такие элементы:

• картер с крышкой и опорными плоскостями, посредством которых узел сцепления крепится к раме;
• кожух;
• нажимной и ведомый диск, маховик и вилка выключения;
• выжимной подшипник, отключающий сцепление с муфтой;
• провод троса, идущий к педали.

Что касается поломок, основные неисправности сцепления ВАЗ 2110 связаны с его износом. Однако существует много других причин возникновения неисправности сцепления:

• ведет сцепление, то есть имеет место деформация ведомого диска, поломка фрикционных накладок, деформация нажимного диска, проблемы с тросом и др.;
• не полное включение сцепления (пробуксовка) — пригорание или износ фрикционных накладок, появление масляного налета на поверхности дисков и маховика, заедание привода и т.д;
• при нормально работающем сцеплении наблюдаются рывки – заедание в приводе, повреждение или деформация нажимного диска и др.;
• при выключении заметно появление шумов – выход из стоя подшипника выключения;

Кстати, если сцепление не сильно изношено, замена только вышедших из строя компонентов в ряде случаев позволяет заметно сэкономить. Например, установка диска сцепления обойдется дешевле, чем замена корзины сцепления и диска в сборе. Как правило, после дефектовки часто проводят замену только изношенных деталей сцепления (например, меняют только диск сцепления ВАЗ или выжимной подшипник).

• Что касается подбора сцепления, на сегодняшний день на рынке представлены как оригинальные детали, так и альтернатива отечественным комплектам (импортные комплекты сцепления). Как показывает практика, подбирая сцепление ВАЗ 2110, цена играет последнюю роль, так как важно приобрести качественное решение.

На деле, пятерка лучших комплектов:

1. Kraft Tech (Турция) – детали способны хорошо охлаждаться и выводить самостоятельно продукты износа;
2. LUK (Германия) — обладает свойством демпфирования вибраций, что максимально повышает комфорт;
3. Valeo (Франция) – высокая надежность, мягкость и износостойкость;
4. Sachs (Германия) — благодаря технологии производства выдерживает большие нагрузки в различных эксплуатационных условиях;
5. ВИС (ВазИнтерСервис) – популярное отечественное решение, которое не уступает импортным аналогам по ряду показателей.

Замена сцепления на ВАЗ 2110

Меняем сцепление ВАЗ 01-07

ВАЗ 2110 ЗАМЕНА СЦЕПЛЕНИЯ без снятия коробки и слива масла Ремонт Своими руками!

Как поменять сцепление самостоятельно: последовательность выполняемых работ

Итак, замена сцепления на ВАЗ 2110 может быть выполнена силами специалистов или своими руками в условиях обычного гаража. Отметим, что процедура замены сцепления на ВАЗ 2110 не сложная. При наличии знаний и необходимого инструмента, ремонт и замену вполне можно провести самостоятельно.

Подготовительные работы по замене сцепления:

1. новый комплект сцепления ВАЗ 2110;
2. набор торцевых и гаечных ключей;
3. отвертка, ломик, домкрат, кирпичи («козлы»).

Самостоятельная замена сцепления ВАЗ 2110:

• ослабив болты крепления левого колеса, поднять переднюю часть автомобиля домкратом, подставить «козлы»;
• сняв левое колесо, открутить два крепежных болта нижней шаровой опоры;
• сняв с аккумулятора минусовую клемму и сняв разъем с ДМРВ, ослабить хомут крепления гофры к ДМРВ, извлечь корпус воздушного фильтрующего элемента автомобиля;
• сняв тросик сцепления с вилкой сцепления, ослабить две крепежные гайки троса к скобе на коробке передач;
• открутить крепежный болт МЗ к картеру коробки передач и первый крепежный болт самой коробки переключения передач;
• ключом с головкой на «19» либо трубой-воротком открутить еще один крепежный болт коробки передач, ослабить крепежную гайку;
• открутить верхний крепежный болт стартера и снять разъем с датчика скорости, открутить тросик спидометра;
• снять продольную растяжку с рычагом;

Общий объем ремонтных работ зависит от состояния агрегатов. Также отметим, что для установки диска и корзины сцепления необходимо воспользоваться имитатором первичного вала коробки передач.

Как поменять сцепление ВАЗ 2107

При выполнения операции не обойтись без подъемника или смотровой ямы. Перед началом работ следует обязательно отключить “массу” от аккумулятора, чтобы предотвратить замыкание.

Порядок действий такой:

• Снять рычаг КПП, надавив на него и поддев отверткой пластиковую стопорную втулку.Важно: в процессе работ следует внимательно осмотреть каждую деталь и заменить ее в случае повреждения или износа.
• Отсоединить выхлопную трубу автомобиля от резонатора.

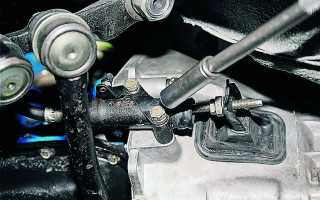

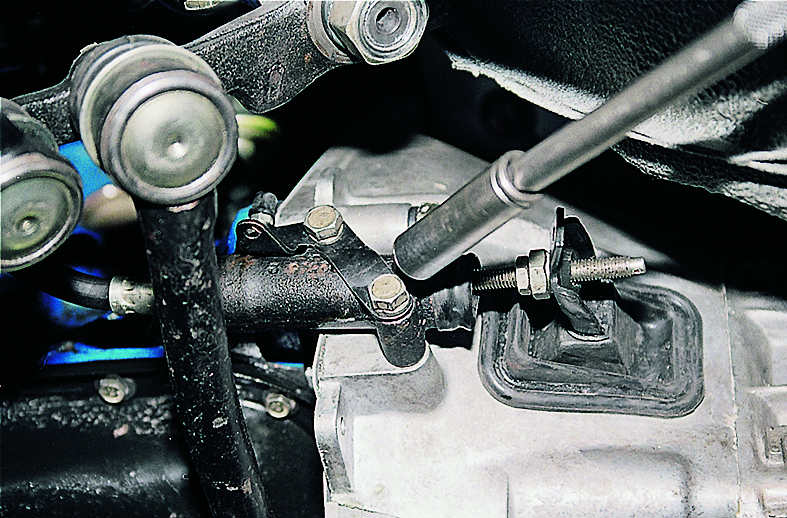

• Выкрутить болты, удерживающие на кожухе КПП рабочий цилиндр сцепления и отсоединить его.



  Если наблюдается утечка тормозной жидкости из рабочего цилиндра, заменить его (после замены цилиндров сцепления необходимо прокачать систему). То же касается главного цилиндра сцепления.

• Открутить болты и гайки, крепящие кардан к КПП и отсоединить его.
• Отсоединить провод заземления и провод ламп заднего хода от КПП.
• Выкрутить болты крепления стартера к КПП, отстыковать его и отвести в сторону.
• Открутить болты крепления КПП к двигателю.



Примечание: КПП ВАЗ 2107 весит около 26 кг, поэтому снимать ее лучше вдвоем с напарником.

• Осторожно вытянуть КПП.
• Открутить болты крепления корзин сцепления ВАЗ 2107 и снять ее.

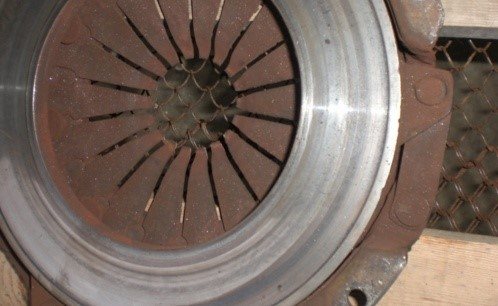

• Осмотреть корзину и диск на предмет повреждений и износа.

Износ корзины с внутренней стороны и износ диска определяются по соответствию геометрическим размерам, указанным в руководстве по эксплуатации. При поломке усиков коробки их можно переклепать, а не менять корзину.

Сцепление может буксовать по причине загрязнения диска маслом. В этом случае необходима его очистка или замена.

Загрязнение маслом также может служить причиной рывков и вибрации при включении сцепления. Также они могут возникать при износе шлицов, искривлении демпферной пружины либо ведомого диска. В таком случае поможет только замена неисправной детали.

Установка сцепления ВАЗ 2107 производится в порядке, обратном снятию.

Иногда бывает затруднительно попасть валом КПП в шлицы на диске сцепления. Это происходит в случае, если диск сцепления установлен со смещением относительно оси симметрии. В этом случае недопустимо применять усилия, чтобы “протолкнуть” вал КПП.

Чтобы установить диск сцепления по оси симметрии, при его установке следует использовать специальное приспособление.

Что в итоге

С учетом приведенной выше информации становится понятно, что сцепление ВАЗ 2110 представляет собой относительно простой в обслуживании узел. Это значит, что возникающие неисправности вполне возможно устранить самостоятельно. Основные сложности зачастую связаны только с демонтажем КПП.

Напоследок отметим, что параллельно замене сцепления опытные специалисты также рекомендуют выполнять замену масла в механической коробке передач, а также выполнять регулировку кулисы. В конечном итоге, комплексный подход позволяет получить четкую и плавную работу КПП, что значительно повышает комфорт при эксплуатации автомобиля с механической коробкой передач.

Сцепление автомобиля: назначение, виды, устройство, принцип работы. Частые неисправности сцепления в устройстве трансмиссии автомобиля, признаки неполадок.

Диск сцепления: назначение и устройство. Как выполняется замена диска сцепления, самостоятельная замена данного элемента. Рекомендации.

Сцепление: корзина, выжимной, диск сцепления. Назначение и устройство, принцип работы корзины сцепления. Как увеличить срок службы сцепления.

Как реализовано сцепление в устройстве трансмиссии на автомобилях с АКПП по сравнению с механической или роботизированной КПП. Особенности и отличия.

Назначение и принцип работы сцепления на автомобиле с механической коробкой передач МКПП. Особенности работы водителя со сцеплением, как трогаться с места.

Сцепление автомобиля и обзор конструкции: нажимной диск сцепления, ведомый диск, выжимной подшипник. Виды приводов сцепления на МКПП и коробках-робот РКПП.

Замена сцепления на ВАЗ 2110 своими руками

Автовладелец «десятки», может быть застигнут врасплох поломкой системы сцепления. Это означает, что предстоят незапланированные траты на запчасти и услуги автомастерской. Замена сцепления ВАЗ 2110 стоит недёшево, от 3 500 до 5 000 руб., не считая стоимости запчастей. Однако, есть вариант сохранить значительную часть личных сбережений и поменять изношенные детали на новые — самостоятельно. Скажем прямо, процедура это непростая. Но, действуя по инструкции, возможно ловко управится за один день.

На заметку! Не спешите с глобальным ремонтом, так как менять сцепление на ВАЗ 2110 в некоторых случаях пока рано. Возможно устранить образование дефекта регулировкой. На картере КПП, сверху, находится кронштейн крепления троса привода с двумя гайки. Подкручивая одну из гаек, возможно установить новых ход педали. После этого, механизм послужит ещё.

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

• Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
• Прежде чем приступать к снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

Дальнейшая последовательность действий такая:

• В первую очередь снимаем стартер
• Откручиваем верхние болты, которые крепят коробку к двигателю
• Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
• Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
• Гайка расположенная слева снимается полностью
• Откручиваем шаровую опору и рычаг подвески
• Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
• Снимаем защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
• Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
• Необходимо так же ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
• При установке КПП обратно важно отрегулировать кулису (не забыть)
• Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат. Сделать это надо осторожно, чтобы не помять поддон
• Откручиваем КПП от подушки
• При помощи домкрата, спускаем двигатель и снимаем КПП

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Подготовительный этап

Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма. Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях». Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.

Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).

Также, для ремонта потребуется:

• слесарный набор с рожковыми ключами и головками до 22 мм;
• домкрат и несколько коротких досок (деревянных брусков);
• ёмкость для возможного слива трансмиссионного масла из КПП;

• центровочный вал (оправка).

Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.

В систему входит 3 заменяемых элемента:

• выжимной подшипник;
• диск сцепления;
• корзина.

Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя. Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации. Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.

Замена сцепления своими руками (передний привод)

В отличие от ВАЗ-классики, на переднеприводных 2108-2115 сцепление менять несколько дольше, более трудоемкой получается работа по снятию КПП. Но при наличии опыта профессионалы выполняют операцию по снятию коробки передач быстро, к тому же есть способ, при котором не нужно полностью демонтировать КПП, достаточная только ее вывесить.

Замену своими руками без полного снятия коробки передач выполняем следующим образом:

• вывешиваем автомобиль на автоподъемнике, если работа выполняется на яме, подставляем под обе передней стороны днища кузова треноги;
• снимаем аккумуляторную клемму (минус);
• откручиваем колесные болты спереди, снимаем передние колеса;
• отворачиваем от коробки кронштейн крепления троса сцепления, отводим в сторону сам трос;
• демонтируем трос спидометра (если его не снять, при отодвигании КПП он может оказаться перетянутым, и от этого лопнуть);
• отворачиваем гайки шаровых опор с каждой стороны (с левой и правой опоры);
• откручиваем стартер, убираем его в сторону;
• отворачиваем гайки передних ступиц колес;
• откручиваем три крепления нижнего кожуха КПП, демонтируем кожух;
• если есть защита под двигатель, ее также необходимо снять;
• демонтируем левый брызговик;
• снимаем три болта левого «краба» (кронштейна), который крепится спереди слева, рядом с передним бампером;
• отворачиваем крепление левого рычага (в районе колеса);
• ослабляем другое крепление рычага (в районе коробки), отводим рычаги вниз, чтобы не мешали;
• снимаем левую подушку КПП;
• отворачиваем болты крепления штока переключения передач, отсоединяем шток;
• откручиваем заднюю подушку КПП;
• отворачиваем верхние два болта крепления КПП к двигателю, вкручиваем вместо них длинные болты головки блока;
• откручиваем все остальные крепления трансмисии – теперь коробка на верхних болтах «отъезжает» от движка;
• скручиваем шесть болтов крепления корзины; устанавливаем на место новые детали, наживляя все болтики, придвигаем коробку к двигателю, затягиваем болты до конца через отверстие в стартере (прокручивая коленвал). Центровочный валик при таком методе здесь не поместится, поэтому крепить сцепление получается только таким способом;
• ставим на места все снятые детали.

При таком методе нет необходимости сливать масло из коробки передач, так как приводы колес (ШРУСы) из картера КПП не вынимаются. Между двигателем и КПП расстояние не слишком большое, но места хватает, чтобы наживить болтики корзины.

Замена сцепления ваз 2110

После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль. Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки.

Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.

По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:

1. выкручиваем два болта шаровой опоры (колесо уже снято);
2. переходим к моторному отсеку и снимаем разъём датчики расхода воздуха ДМРВ;
3. отсоединяем гофру воздухозаборника;
4. снимаем корпус воздушного фильтра;
5. отсоединяем трос сцепления от КПП, откручивая две гайки крепления;
6. откручиваем болт стартера;
7. выкручиваем болт КПП, находящийся чуть правее стартера;
8. находим ещё один верхний болт крепления КПП к двигателю и откручиваем его;
9. отсоединяем штекер датчика скорости;
10. переходим к нижней части и демонтируем продольную тягу вместе с чашкой (крабом);
11. находим нижний болт стартера и 2 болта крепления КПП, выкручиваем их;
12. снимаем крепление реактивной тяги;
13. откручиваем кулису переключения КПП;
14. подставляем под мотор домкрат через деревянную прокладку (на край поддона);
15. отворачиваем гайки задней подушки двигателя;
16. опускаем двигатель домкратом (он завалится на одну сторону);
17. бережно разъединяем мотор и КПП;
18. отсоединённую коробку аккуратно опускаем вниз до того момента, пока она не зависнет на осях приводов.

Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.

После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.

После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:

1. устанавливаем корзину с диском на место и наживляем болты крепления;
2. вставляем центровочный вал (оправку) в центральное отверстие коленчатого вала;
3. затем сильно закручиваем болты и вынимаем оправку. Она должна свободно входить в отверстие, имитируя первичный вал КПП.
4. далее, устанавливаем на коробку выжимной подшипник;
5. аккуратно поднимаем КПП и соединяем её с двигателем, немного вращая ось привода;
6. как только коробка встала на место, можно её крепить болтами и устанавливать демонтированные детали в обратном порядке.

На заметку! Желательно не оставлять коробку в подвешенном положение на длительное время (более 2-х дней). Дело в том, что на сальники приводов оказывается сильная нагрузка и они могут частично деформироваться. Образование повреждений приведёт к подкапыванию масла из трансмиссии при дальнейшей эксплуатации.

Замена сцепления

При замене корзины или диска без снятия коробки передач (КПП) не обойтись. То есть сама коробка может остаться практически на том же месте, ее необходимо будет лишь сдвинуть на расстояние, достаточное для выхода первичного вала коробки передач из корзины сцепления. Однако для более удобного проведения работ, и с целью визуальной ревизии и возможной замены таких элементов, как картер сцепления, сальник первичного вала КПП и задний сальник коленвала, коробку передач лучше снять.

Цена на запчасти ВАЗ 2107, которые, возможно, придется заменить в этом случае, не так уж высока, а время на повторную разборку для их замены будет стоить намного дороже. Работы производятся на смотровой яме, эстакаде или подъемнике. В общем, обо всем по порядку.

Для демонтажа сцепления, необходимо выполнить следующие подготовительные работы:

1. Снятие стартера.
2. Отсоединение рычага переключения передач от КПП.
3. Снятие карданного вала.
4. Отсоединение рабочего цилиндра сцепления и привода (гибкого вала) спидометра от КПП.
5. Снятие клемм (фишки) с датчика, отвечающего за включение фонарей заднего хода.
6. Демонтаж крепления выхлопной системы от КПП.
7. Отвертывание болтов, которыми КПП прикрепляется к двигателю.
8. Отсоединение задней подушки (траверзы), крепящей КПП к кузову.

Далее нужно отвести КПП от двигателя на расстояние, достаточное для выхода первичного вала из корзины сцепления и опереть ее на приемную трубу выхлопной системы автомобиля. Для полного снятия КПП необходимо перед отвертыванием болтов, прикрепляющих КПП к двигателю дополнительно отсоединить от выпускного коллектора приемную трубу (штаны).

Все работы по замене сцепления ВАЗ 2107 в таком же, или немного измененном порядке давно сняты на видео и выложены в интернет. Так что при желании с ним всегда можно ознакомиться.

Когда доступ к корзине сцепления ВАЗ 2107 получен, можно производить ее снятие и замену. Отвертываем болты, крепящие корзину к маховику, и снимаем сцепление.

При выполнении перечня работ необходимо обратить внимание на следующие моменты:

• снимая стартер, можно не отсоединять от него электрические провода, при этом нужно прекратить подачу питания от аккумулятора;
• перед тем как демонтировать карданный вал, необходимо отметить на нем расположение вилки шарнира по отношению к фланцу шестерни главной передачи;
• отсоединяя гибкий вал привода спидометра нельзя допускать его чрезмерное изгибание;
• в случае установки той же корзины сцепления, перед ее снятием необходимо заметить (мелом, краской, зубилом или кернером) ее положение относительно маховика для того, чтобы установить ее так же;
• избежать деформации кожуха сцепления при демонтаже поможет равномерное отвертывание болтов крепления, по 1-2 оборота;
• если при отвертывании болтов крепления корзины маховик проворачивается, для удержания его на месте можно воспользоваться монтировкой, как рычагом;
• при последующей сборке важно правильно установить диск сцепления. Его больший выступ должен быть обращен к корзине.

Рекомендуем: Как исправить плохой обогрев печки Дэу Нексия

Регулировка сцепления на ВАЗ 2110 после замены

Качественно закончить ремонт, поможет настройка системы трансмиссии. Для этого, следует отпустить регулировочные гайки на тросике. Педаль сцепления поднимется. Берём линейку, и замеряем в салоне расстояние от передней стенки до педали. Рабочий ход, регламентированный инструкцией по эксплуатации, должен составлять 120 мм (±5мм).

Несколько раз нажимаем на педаль. Затем, закручиваем регулировочную гайку, попутно измеряя расстояние между педалью и стенкой. Как только, искомое значение 12 см будет достигнуто, затягиваем гайку, придерживая другим ключом контргайку. Аналогичную операцию по регулировке, после замены сцепления своими руками, можно произвести на ВАЗ 2110 с мотором 16 клапанов.

Какое сцепление лучше поставить на ваз 2110

Ниже приведены наиболее известные фирмы которые производят сцепление для автомобиля ваз 2110, предлогаю ознакомиться с ними и сделать свой выбор.

KraftTech – маркировка заводского выжимного подшипника отсутствует, а нажимной обозначен как X2200C; ведомый диск – Y 3200A B0206. Основные приметы: четыре демпферные пружины, на диафрагменной пружине находится 18 лепестков. На коробке нанесено обозначение: 2110 W3200C B2240.

Luk – в комплекте нет выжимного подшипника, его маркировка: SKF 500 063820; нажимной диск клеймен 2 D24 120 0252 10, а ведомый – 320 030810. На последнем есть метки для точной ориентировки при монтаже. У ведомого диска шесть пружин, у корзины – 18 лепестков. Сторона последней помечена.

Valeo – маркировка наносится только на подшипник: Valeo SNR BB 126 18S50. В комплекте присутствует оправка для точности установки. Пружинный элемент нажимного диска состоит из 18 лепестков. На упаковке есть отметка – 21102-21103-21108-2111-2112 826622.

ВИС – маркированных деталей нет, из особых примет только знак одобрения – АЯ70. У пружины нажимного диска присутствуют 12 лепестков, на ведомом диске 4 большие и 3 малые демпферные пружины. На коробке: 2110-1601180.

Pilenga – никаких маркировок и обозначений на деталях нет, а на упаковке отмечено: CK-P-4005 2110. Ведомый диск оснащен 4 малыми и 4 большими демпферными пружинами. Пружина нажимного диска включает 18 лепестков.

FINWHALE и QML — плавное начало движения автомобиля с места; равномерное движение автомобиля без рывков; мягкость педали сцепления обеспечивает комфорт в управлении автомобилем, снижает утомляемость водителя; высокие предохранительные свойства позволяют увеличить срок службы синхронизаторов КП и других деталей трансмиссии; предсказуемый стабильный ресурс, надежность и долговечность; простота установки, в комплекте сцепления поставляется центровочная оправка, смазка, есть возможность замены сцепления при отсутствии специального инструмента и материалов, нет необходимости их покупать; и, наконец, превосходное сочетание «цена-качество». Высококачественный комплект сцепления по приемлемой цене.

Замена сцепления на ВАЗ 2110

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт, а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится: набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Замена сцепления понадобится тогда, когда износ лепестков достигает более 0,8 мм или появится увеличенный рабочий ход педали сцепления — это указывает на износ ведущего диска, возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Замена диска сцепления ВАЗ

На вазовских моделях периодически требуется замена ведущего (корзины) или ведомого диска сцепления, ремонт автомобилю необходим в случае износа деталей или их поломки. Основными неисправностями корзины сцепления (КС) являются:

• стачивание лепестков 2108-15 (они стираются выжимным подшипником);
• поломка «паука» 2101-07;
• износ плиты КС;



• обламывание стальных лепестков.

Основными неисправностями ведомого диска сцепления (ДС) являются:

• стачивание фрикционных накладок;
• ослабление или износ демпферных пружин;
• обрыв ступицы ДС.

Замена диска на автомобилях ВАЗ в любом случае производится со снятием и установкой силовой трансмиссии.

Какое сцепление поставить на ВАЗ 2110 и когда менять?

Оригинальный номер 21100-1601000-00, средняя цена около 2615 руб.

• KRAFT KT098553 — 2894 руб.
• LUK 620305100 — 3050 руб.
• Trialli FR751 — 2235 руб.

Периодичность замены зависит от стиля вождения. В среднем заводские служат около 50 тыс.км., поэтому владельцы авто, часто проводят замену на импортные, так как те служат больше 100 тыс.км.

При замене сцепления на ВАЗ 2110 могут возникнуть следующие вопросы:

Ослабляем болты крепления колеса, поднимаем автомобиль на домкрат и подставляем «козлы».

Снимаем левое колесо, откручиваем два болта крепления нижней шаровой опоры.

Снимаем «минусовую» клемму с аккумулятора, снимаем разъем с ДМРВ, ослабляем хомут крепления гофры к ДМРВ, вынимаем из автомобиля корпус воздушного фильтра.

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач(далее «КП»).

1. Откручиваем болт крепления МЗ к картеру КП.
2. Откручиваем первый болт крепления КП.

Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

Эту гайку необходимо не забыть ослабить.

Откручиваем верхний болт крепления стартера.

Снимаем разъем с датчика скорости, откручиваем тросик спидометра.

Снимаем продольную растяжку вместе с рычагом.

Откручиваем нижний болт крепления стартера.

Откручиваем третий болт крепления КП. Есть ещё одна гайка крепления КП в районе правого внутреннего ШРУСа.

На ВАЗ 2110 откручиваем два болта крепления реактивной тяги.

1. Ослабляем гайку на хомуте тяги привода управления КП и снимаем эту тягу с КП.
2. Откручиваем две гайки задней подушки.

Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Осторожно отводим КП от двигателя и кладем на пол.

КП повисает на полуосях. Преимущество этого способа в том, что масло из коробки сливать не надо. Но также есть и один большой минут — риск что после такой нагрузки потекут сальники.

1. Подшипник выключения сцепления лучше заменить.
2. Если пружины в своём месте болтаются, то диск менять однозначно.
3. Накладки износились до заклепок.
4. На поверхности корзины износ небольшой, переживет ещё один диск.

На лепестках, в месте касания выжимного подшипника, износ небольшой. Лепестки в норме.

Поверхность маховика не сильно изношена. Сборку производим в обратной последовательности. Для установки корзины сцепления и диска необходимо воспользоваться имитатором первичного вала КП.

Установка

При установке корзины и диска сцепления необходимо использовать имитатор первичного вала. Это нужно для того чтобы детали встали ровно. Такую центровку можно купить в магазине рублей за 100. Подойдёт она также и от «копейки».

При установке коробки важно попасть шпилькой, которая стоит на ней в отверстие двигателя. Оно находится в районе правого привода. Когда мы устанавливали КПП не учли этот факт и долго мучились вертя КПП.

Когда коробка зашла в зацепление с двигателем закрутите крепёжные болты, но не до конца. Их нужно протянуть, когда коробка встанет на подушки, чтобы не произошло смещения.

В дальнейших этапах сборки не должно возникнуть проблем.

Не забудьте законтрогаить гайку ступицы, настроить педаль сцепления и кулису.

Регулировка кулисы на ВАЗ (Лада Калина).

Надеюсь кому-то поможет этот материал при замене коробки передач. Разницы в ремонте автомобилей Ваз 2110 или 2114 практически нет. Все они лады)). Признаться, я думал будет труднее сменить сцепление, но главное приступить, а там уже деваться некуда). Старайтесь, по возможности, ремонтировать свой автомобиль сами. Это и экономия денег и приобретение опыта. Всем удачи.

Готовимся к замене

Если в процессе эксплуатации вышел хотя бы один элемент механизма, будь то корзина сцепления, выжимной подшипник или ведомый шкив, то лучше не экономить и заменить устройство полностью. Также это стоит учесть при смене одного импортного механизма на другой, так как различия могут быть серьезными.

Автомобиль ВАЗ 2110

Какое сцепление лучше?

Этим вопросом задается каждый владелец ВАЗ 2110, когда перед ним появляется необходимость выбора механизма. Ниже приведены результаты обзоров устройств экспертов российского автомобильного рынка. Стоит также отметить, что в процессе исследований рассматривались наиболее популярные среди отечественных автомобилистов производители.

• Крафттек. В комплект не входит подшипник, поэтому его придется покупать дополнительно, также отсутствует знак качества. Корзина оснащена 18 лепестками, а ведомый вал (Y 3200A B0206) имеет 4 пружины. Данный механизм рекомендован для эксплуатации в ВАЗ 2110.
• Немецкий производитель Люк (Lamellen und Kupplungsbau). Комплект полный, докупать ничего не придется. На упаковке присутствует знак качества МТ14. Кроме того, на ведомом валу обозначена маркировка для правильной установки. Корзина элемента также имеет 18 лепестков, а ведомый вал оснащен 6 пружинами. Также стоит отметить, что на валу отмечена сторона корзины.
• Валео, производитель Франция. Полный комплект, дополнительно ничего докупать не придется. Более того, в комплектацию этого сцепления входит смазывающая жидкость для механизма, а также компакт-диск с инструкцией по установке. В корзине находится 18 лепестков.
• Российский . В комплекте отсутствуют ведомый и нажимной шкивы, а также выжимной подшипник. Тем не менее продукция получила знак качества АЯ70. В корзине находится 12 лепестком, а на ведомом валу — 6 пружин. Продукция была одобрена для установки в ВАЗ 2110.
• Пиленга, страна-производитель неизвестна. В комплекте отсутствуют нажимной шкив и выжимной подшипник, так что если вы решили произвести замену механизма полностью, то эти компоненты нужно будет докупить. В корзине 18 лепестков. На ведомом валу находится 8 пружин. Знаки одобрения на упаковке отсутствуют.

Диск сцепления в месте установки

Собственно, для автомобилей ВАЗ 2110 подойдет любое из перечисленных выше сцеплений. К примеру, «Люк» не может вырабатывать максимальный крутящий момент, так что мощность двигателя при движении будет занижена. Крафттек является достаточно надежным механизмом, проверенным временем, хотя для его установки придется докупать некоторые элементы.

По всей видимости, оптимальным вариантом является Валео.

Стоит отметить, что этот агрегат также имеет множество положительных отзывов в интернете от других автомобилистов. Но учтите, если в упаковке к этому механизму нет смазывающей жидкости и компакт-диска с инструкцией по установке, то перед вами — подделка. Установив такое устройство, будьте готовы к тому, что оно может выйти из строя через 5 тысяч километров пробега.

Сколько стоит новое сцепление?

Рассмотрим стоимость каждого отдельного механизма для автомобилей ВАЗ 2110.

• Крафтек. Сегодня цена за комплект устройства Крафт составляет 1 800 гривен на Украине и около 6 тысяч рублей в России.
• Люк. На данный момент стоимость оригинала на украинском автомобильном рынке составляет около 1 550 гривен (5 тысяч рублей);
• Валео. Стоимость составляет около 1 600 гривен на Украине и примерно 5-6 тысяч в России;
• ВАЗИНТЕРСЕРВИС. Его стоимость также в среднем составляет около 1 500 гривен на украинском авторынке и около 4 500 рублей на российском;
• Пиленга. Является самым дешевым вариантом из представленных. Его цена на данный момент составляет около 700 гривен на Украине и практически 2 тысячи рублей в России.

Стоимость замены на СТО

В зависимости от региона, где вы проживаете, цены на установку механизма могут варьироваться. Однако, в среднем по России установка сцепления руками специалистов обойдется автолюбителю минимум в 1 500 рублей. Как правило, средняя цена за установку колеблется в районе 2 тысяч рублей. В Москве цены на установку устройства могут взять от 4 до 6 тысяч рублей.

Извините, в настоящее время нет доступных опросов.

Соответственно, на Украине за установку механизма специалисты на станции технического обслуживания возьмут как минимум 500 гривен, но водитель должен быть готов к тому, что за замену ему придется заплатить немного больше. На киевских СТО мастера могут запросить до двух тысяч гривен за установку.

Инструкция по самостоятельно замене

Зачем же платить, если все работы по смене компонента трансмиссионной системы можно выполнить самостоятельно? Разумеется, если вы не имеете опыта в этом, то лучше доверьте это дело специалистам. Но если следовать инструкции, то никаких проблем с заменой быть не должно.

Готовимся к замене

• новое сцепление для вашего автомобиля;
• набор гаечных ключей, потребуются также и торцевые ключи;
• отвертка;
• ломик;
• домкрат;
• кирпичи.

Запрос вернул пустой результат.

Поэтапная инструкция

Итак, если вы решили поменять устройство сцепления своими руками, но не хотите при этом возиться с демонтажем КПП, то мы рассмотрим процесс замены без снятия коробки. Приступим:

1. Открутите винты крепления левого колеса вашего авто и поставьте на домкрат переднюю часть ВАЗ 2110. Чтобы обезопасить себя, подставьте под кузов авто кирпичи. Также под задние колеса подставьте противооткатные упоры.
2. Далее, вам нужно полностью снять колесо и открутить несколько винтов крепления, которые держат шаровую опору.
3. После снятия колес откройте капот и отключите аккумуляторную батарею. Для этого достаточно будет снять минусовую клемму с АКБ. Это делается для того, чтобы предотвратить короткое замыкание в ходе проведения ремонтных работ.
4. Теперь вам необходимо демонтировать корпус воздушного фильтрующего элемента. Это нужно сделать для того, чтобы получить доступ к винтам, при помощи которых коробка передач крепится к двигателю внутреннего сгорания.
5. Если есть защита двигателя, то приступим к ее снятию. Открутите по периметру защиты мотора все винты и снимите ее.
6. Открутите длинный винт, при помощи которого крепится стабилизатор поперечной устойчивости.
7. Теперь приступим к одному из самых ответственных моментов в этом рабочем процессе. Если вы решили не производить демонтаж коробки передач, то вам все равно потребуется отодвинуть агрегат в сторону. Для того чтобы агрегат мог свободно перемещаться, необходимо демонтировать левый брызговик. После этого открутите все болты шаровой опору.
8. Далее, отведите левую стойку за колесный привод. Иначе сдвинуть коробку передач не получится.
9. После этого вам потребуется отключить два разъема от коробки передач. Справа от агрегата есть пластина, отвечающая за крепеж реактивной тяги. К слову, другая часть пластины находится у рычага переключения скоростей. Запомните визуально место крепежа реактивной тяги, иначе потом вам придется попотеть, чтобы подогнать селектор агрегата в рабочее положение.
10. Когда разъемы отсоединены и реактивная тяга демонтирована, коробка передач, по сути, освобождена от основных креплений. Теперь вам нужно отсоединить ее непосредственно от двигателя внутреннего сгорания. Здесь воспользуйтесь гаечными ключами и отсоедините несколько болтов (обычно их не больше трех) и одну гайку.
11. Теперь необходимо демонтировать заднюю подушку, которая, собственно, и крепит коробку передач к мотору. Это следует сделать так, чтобы мотор не был сильно отпущен, поэтому ДВС лучше подставьте на домкрат или на опоры.
12. То же самое нужно проделать и с коробкой передач, предварительно отодвинув ее на необходимое расстояние. Здесь вам может потребоваться помощь, поскольку одному передвинуть агрегат и подставить под него опоры будет нелегко. Кроме того, все нужно делать аккуратно, чтобы не допустить механических повреждений агрегата.
13. Теперь у вас есть доступ к механизму сцепления. Замените его, после чего произведите сборку всех деталей в обратной последовательности. Плотно затяните винты крепления коробки передач к двигателю. Заменив сцепление, нужно сделать центровку диска.

Запрос вернул пустой результат.

Замена троса сцепления ВАЗ

Авто вазовского производства бывают как переднеприводными, так и заднеприводными, также у них есть различный привод сцепления. Если у всех автомашин ВАЗ-классика привод гидравлический, то у многих переднеприводных авто (2108-2115) выжимом управляет механика, и элементом управления является трос. Как и все детали, трос сцепления (ТС) со временем изнашивается, поэтому периодически нуждается в замене. Причинами выхода из строя ТС являются:

• заедание самого троса в «рубашке»;
• обрыв остальных нитей ТС;
• обрыв самого троса.

Если сам ТС целый, но сцепление стало туго выжиматься, можно попробовать смазать трос. В качестве смазывающего состава подойдет литол или другая консистентная смазка, но следует учесть, что это временная мера, и все равно нужно готовиться к замене троса сцепления ВАЗ. Меняем ТС на «Жигулях» 2108-2115 очень просто:

• один его конец отсоединяем от педали;
• разворачиваем гайки крепления троса на кронштейне КПП (на рисунке 1 и 2);
• отсоединяем ТС от вилки на коробке передач.

Для того чтобы снять ТС, его выдергиваем в моторный отсек, затем устанавливаем новую деталь, гайками на кронштейне регулируем натяжку троса.
