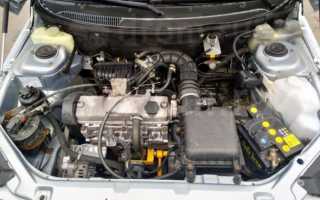

Модернизированный вариант модели 2111 стал двигатель ВАЗ 21114. Целью усовершенствования было увеличение мощности и соответствие современным экологическим нормам. Так, благодаря установке коленчатого вала с большим радиусом кривошипа, объем вырос до 1,6 литра.

Изменилась также система питания:

• попарно-паралельный впрыск топлива заменили фазированным;
• для снижения веса впускной ресивер сделан из пластмассы;
• вращение на распредвал передается через зубчатый ремень (метки установки клапанов смещенные на 2 градуса по сравнению со шкивом 2111).

Особенности конструкции ДВС 21114

Силовой агрегат ВАЗ 21114 — это дальнейшая модернизация уже известной инжекторной модели 2111. Реконструкция двигателя производилась инженерами АвтоВАЗа, для того, чтобы удовлетворить растущие потребности российских граждан и их желание приобрести автомобиль с более мощным мотором. Также инженеры уделили внимание, соответствию мотора евро стандартам Евро 3 и Евро 4.

• Блок цилиндров для нового мотора был взят от 2111, его немного доработали, изменив на 2.3 миллиметра высоту БЦ.
• Также был изменён кривошип коленвала. Его увеличили на 2.3 миллиметра. Эти конструктивные изменения позволили увеличить объём цилиндров на 100 куб., сантиметров. В результате объём ДВС получился 1.6 литров.
• На моторе ВАЗ 21114 изменился впрыск топлива. Вместо попарно-паралельного, который был на 2111, здесь применили фазированной впрыск горючего.
• На новом движке, изменили форму и материал изготовления впускного коллектора.
• Привод ГРМ остался от прежней модели, зубчатым ремнём.
• Поршни на ВАЗ 21114 используются предыдущий модели, что является достоинством мотора, так как при обрыве ремня ГРМ поршни и клапана не удаляются друг о друга. Отличие 1114 модели от 111 в смещении метки фаз ШРВ на 2 градуса.
• Так же претерпела изменения ГБЦ, она имеет камеру сгорания большую по сравнению с 2111.
• На новом двигателе модуль зажигания от ВАЗ 2111 не используется. Вместо него на 21114 модели, установили катушку, имеющую 4 вывода.
• Работа силового агрегата контролируется электронной системой управления мотором Январь 7.2 или М7.9.7.

Описание

Как и все предшествующие модели, двигатель ВАЗ 11183 – это классический четырехтактный, рядный, 4-х цилиндровый силовой агрегат с верхним расположением распределительного вала.
Увеличение объема цилиндров достигнуто за счет использования более высокого, чем у прототипа, блока цилиндров. Его высота на 2,3 мм превышает высоту блока мотора 2111 и составляет 197,1 мм (от оси коленвала до верней поверхности). Диаметр цилиндров не изменился, а вот размеры и форму камеры сгорания пришлось изменить.

Читать дальше: Сведения о регистрации транспортных средств в гибдд

Головка блока цилиндров изготавливается из алюминиевого сплава. В ее верхней части установлен распределительный вал, а в нижней отлиты специальные протоки, предназначенные для подвода охлаждающей жидкости к камерам сгорания. Такие же каналы имеются и в корпусе блока цилиндров.

Коленчатый и распределительный валы мотора отлиты из чугуна, поршни – из алюминиевого сплава. Шатуны кованные (стальные).

Двигатель 21114 и 11183

Двигатель 21114 имеет брата близнеца, это мотор ВАЗ 11183. Эти силовые агрегаты очень похожи внешне и внутренне, они имеют схожие технические характеристики. Несмотря на это, они выпускались в разных цехах завода.

Мотор 11183 изначально проектировался конкретно для автомобиля Лада Калина, а 21114 для установки на другие модели ВАЗ. В процессе производства оба эти двигатели, устанавливали на множество разных моделей отечественных автомобилей. Эти силовые агрегаты имеют несколько различий.

Так отличается у них энергосистема, на ДВС 21114 установлен более мощный генератор. Крепиться к БЦ он по другому нежели на ВАЗ 2111. Ремень привода генератора более толстый и другая система натяжителя ремня генератора. Сюда же можно отнести другую конструкцию: картера, корзины сцепления, маховика и стартера. Все другие детали у двигателей идентичны.

В комплектацию каких авто входил?

Традиционно для компании ВАЗ мотор 21114 устанавливался на всю линейку авто, выпускаемую на момент его возникновения:

• 21101 – седан четырехдверный;
• 21112 – универсал пятидверный;
• 2113 – хэтчбэк трехдверный;
• 2114 – хэтчбэк пятидверный;
• 2115 – седан четырехдверный;
• Калина (I поколение) – седан, универсал;
• Гранта – седан, лифтбэк.

Улучшенные характеристики двигателя заметно повысили ресурс «десяток» и серии Лада Самара-2.

До беды всего один шаг.Ремонт ВАЗ 21114

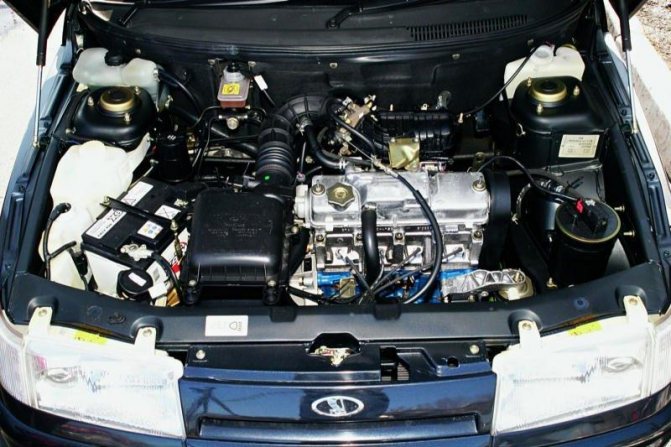

Технические данные ВАЗ 21114

• Блок цилиндров ВАЗ 21114 выполнен из высокопрочного чугуна.
• Силовой агрегат четырёхтактный бензиновый, имеющий рядное расположение четырёх цилиндров. В моторном отсеке ДВС имеет поперечное расположение.
• Система питания 21114 — инжектор. Впрыск горючего — фазированной, распределённый, вместо попарного параллельного как на предыдущей модели 2111.
• Система газораспределения имеет один вал для восьми клапанов. Вал газораспределения верхнего расположения.
• Длинна хода поршня составляет 75.6 мм., а его диаметр равен 82 миллиметра. Степень сжатия уменьшилась за счёт увеличенной камеры сгорания и составляет 9.6:1.
• Точный объём ДВС — 1596 куб., сантиметров. Его мощность при 5200 оборотов в мин., — 81 л., сила. Крутящий момент при 3000 оборотов в мин., — 125 Нм.
• Используемое топливо, рекомендованное производителем АИ 95, но многие водители успешно ездят на АИ 92 без лишних проблем.

Расход топлива двигателя ВАЗ 21114

Расход горючего при езде в городском режиме — 8.8 литра на 100 км., пробега. При движении по трассе — 6.2 литра. Общий расход — 7.6 литра на 100 км., пробега.

Как снизить расход

Объем масла

Допустимый расход моторной смазки 0.05 л., на 1 тыс., км., пробега. Тип применяемого масла 15W40, 5W40, 10W40, 5W30. Моторное масло следует менять не реже, чем через 10 тыс., км пробега. Количество масла в моторе 21114 — 3.5 литра. Для замены нужно брать 3 — 3.5 литра.

Ресурс двигателя

Ресурс работы ДВС по заявкам завода изготовителя — 150 тыс., км. В реальности, при бережном вождении и своевременном, правильном обслуживании ресурс силового агрегата ВАЗ 21114 может быть увеличен до 300 тыс., км., пробега.

Описание к схеме электрооборудования автомобиля ВАЗ 2114 инжектор 8 клапанов

Соответствие ДВС 21114 Европейским стандартам

Модель 21114 является продолжением модельного ряда двигателей ВАЗ 10 поколения. Увеличенная высота БЦ и кривошипа шатуна позволили получить мотор объёмом 1.6 литров. Но не это было главной задачей для конструкторов АвтоВАЗа. Главной задачей для них было, создать мощный двигатель, для среднего класса автомобилей, который соответствовал бы европейским экологическим нормам токсичности.

Первое правильное решение для соответствия стандартам Европы, было принято при создании предыдущий модели ВАЗ 2111. Установленная на этом силовом агрегате инжекторная система питания горючим, значительно увеличила крутящий момент, а следовательно мощность ДВС. Эта же система питания использовалась на усовершенствованном двигателе ВАЗ 21114. Здесь, также изменили систему подачи воздуха, а увеличенные противовесы на коленвале, увеличили динамику двигателя. Все эти новые технологии позволили сократить расход топлива, несмотря на увеличившейся объём цилиндров. В итоге уменьшились выбросы токсичных газов. Благодаря этому, только что созданный в 2004 году движок ВАЗ 21114, уже соответствовал нормам Евро 2. Дальнейшая модернизация ЭБУ, установка различных датчиков, систем контроля, таких как датчик ПДЗ, ДМРВ, РХХ, позволила добиться соответствия нормам Евро 3.

В 2011 году ДВС модели 21114 подвергся серьёзной модернизации. На силовом агрегате увеличили ресивер, а на дроссельную заслонку была установлена система электронного управления. После этих изменений двигатель увеличил максимальную мощность до 82 л., сил. Мотор данной комплектации получил маркировку ВАЗ 11183-50. Самое важное, что после этих конструкторских изменений, нормы соответствия европейским стандартам токсичности ВАЗ 21114 значительно улучшились. Новый двигатель стал соответствовать стандартам Евро 4.

Причины поломок и устранение

Благодаря глубоким проточкам в поршнях мотор 21114 не гнет клапана, снижая периодичность капремонта до выработки полного ресурса поршневой группы или колец. Однако имеются характерные для него неисправности помельче:

Других неприятностей мотор владельцу не доставляет, считается очень надежным и «ресурсным».

Характерные неисправности ДВС ВАЗ 21114

Встречается немало водителей, которые считают мотор 21114 очень капризный и требующий каких-то постоянных ремонтов. Эти водители пессимисты, но доля правды в их словах есть. Данный мотор имеет много слабых мест, основные из них такие:

Перегрев

ДВС 21114 может часто перегреваться, а иногда может вообще не набирать нормальной рабочей температуры. Причиной этому служит отвратительное качество запасных частей системы охлаждения. Особенно низкого качества отечественные термостаты. Поработав несколько дней, недавно установленный новый термостат может заклинить в открытом или закрытом положении. Тогда мотор будит постоянно холодным или будит перегреваться и закипать, в зависимости от положения, в котором заклинило термостат. Вышедший из строя термостат, подлежит немедленной замене.

Все причины перегрева

Качество водяного насоса, он же помпа немного лучше. Но со временем он начинает подтекать. Если во время не заметить, уровень ОЖ понизиться до критического размера и мотор перегреется. Замена неисправного водяного насоса, решит возникшую проблему.

Плавающие обороты

Плавающие обороты на 21114, не редкая проблема. Всему виной, сбой работы одного из многочисленных датчиков. Среди них такие датчики как регулятор ХХ, датчик, контролирующий положение дроссельной заслонки, ДРМВ. Определив неисправный датчик, не нужно торопиться покупать другой. Причина может быть в подгоревших или залипших контактах, достаточно их почистить и нормальная работа мотора восстановиться.

Троит двигатель

Троение двигателя, случается по причине сбоев электроники. Речь идёт о неисправности катушки зажигания, которая имеет четыре вывода. Не стоит забывать о механических проблемах. Элементарно может прогореть клапан.

ЭБУ

Важное место неполадок занимают проблемы с электроникой. По непонятным причинам глючит ЭБУ. Очень часто его меняют на новый.

Стук клапанов

Кроме этого в двигателе ВАЗ 21114 есть масса мелких неисправностей. Мотор может стучать, скорее всего это клапана, не оборудованные гидрокомпенсаторами. Регулировка тепловых зазоров клапанов устранит проблему стука в двигателе.

Течет масло

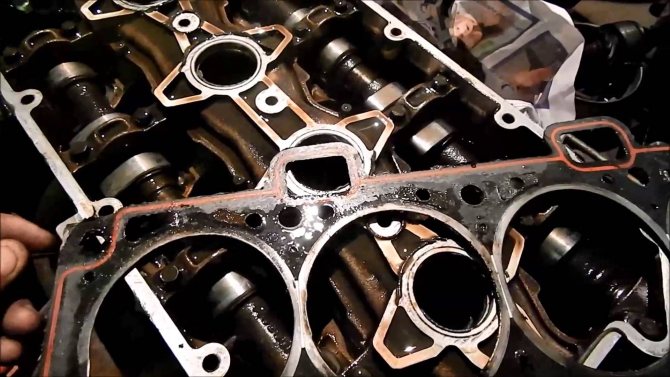

Течи моторного масла и ОЖ регулярная неполадка ВАЗ 21114. Масло течёт из-под масляного фильтра или из-под крышки клапанов. Гораздо опаснее течь жидкости охлаждения из-под ГБЦ. При такой неполадки жидкость может попасть в моторную смазку, тем самым ухудшив её смазывающие свойства.

Глохнет

Двигатель может заглохнуть на ходу и не заводится. Причина в выходе из строя топливного насоса. Установка нового топливного насоса решит вопрос с запуском двигателя.

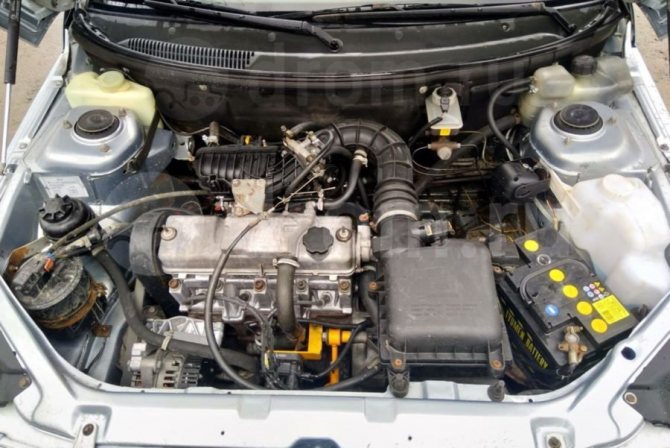

Особенности модели

Разработчиками заложен в двигатель 21114 потенциал в пределах 120 л. с. без снижения эксплуатационного ресурса. Для спортивных машин возможна форсировка до 180 л. с., но резко увеличится выработка поршневой и КШМ, капремонт потребуется чаще. Для улучшения параметров мотора доработана конструкция ГРМ:

• привод распредвала зубчатым ремнем;
• штифт на конце распределительного вала для считывания датчиком фаз.

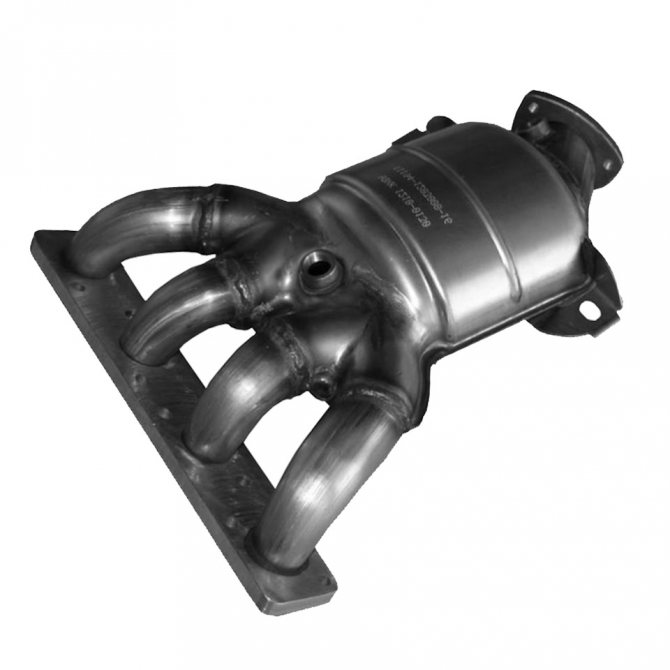

Все имеющееся навесное оборудование приводится в действие одним ремнем. Еще одной особенностью является частичное объединение выпускного коллектора с выхлопной системой. В получившийся катколлектор входит каталитический нейтрализатор выхлопных газов и приемная труба глушителя.

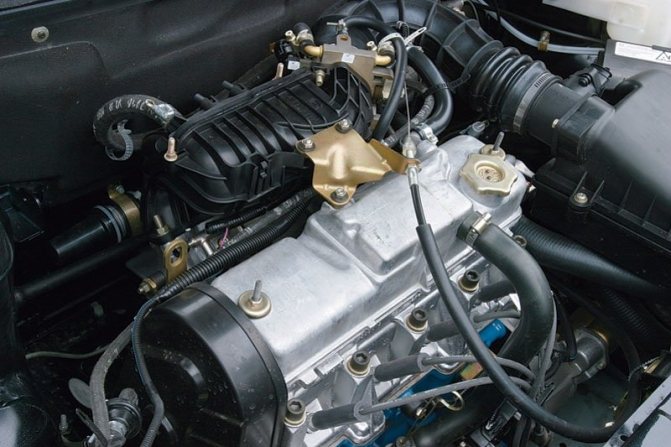

Полимерный ресивер имеет конфигурацию, отличающуюся от формы на базовом варианте 2111. В топливосистеме возвратная магистраль заменена рампой форсунок, по умолчанию комплектующейся или Бошевскими 0280-158-022, или желтыми форсунками VAZ 20734, Siemens. Вместо модуля зажигания стоит катушка с 4-мя выводами, в ЭБУ использован контроллер М7.9.7 либо Январь версии 7.2.

Система охлаждения оборудована новым термостатом, в комплектацию ДВС входит 80 амперный генератор. В руководстве по ремонту имеется описание всех операций пошагово, например порядок замены масла. Производитель рекомендует при модернизации движков своими руками не использовать турбины.

Недостатки и достоинства

ВАЗ 21114 имеет очень большое количество слабых мест. Виной этому служит плохое качество отдельных узлов и механизмов. К недостатком относиться отсутствие гидрокомпенсаторов на клапанах. Из-за этого приходиться часто проводить регулировку тепловых зазоров в клапанах.

Несмотря на массу недостатков, достоинств у этого силового агрегата намного больше:

1. в первую очередь, к достоинствам ДВС нужно отнести соответствие европейским нормам токсичности. ВАЗ 21114 соответствует Евро 2, Евро 3, Евро 4;
2. данный силовой агрегат при вполне приличном объёме в 1.6 литр имеет скромный аппетит. Что говорит о выгодной эксплуатации автомобиля с таким мотором;
3. достоинством данного мотора является устройство привода ГРМ. С ременным приводом распределительного вала мотор работает тихо, просто шепчет. Конструкция поршня имеет углубление, благодаря этому поршни не гнут клапана;
4. применение инжектора для системы питания, увеличивает мощность и крутящий момент, и уменьшает расход топлива и токсичные выбросы;
5. важное значение имеет невысокая стоимость запасных деталей и их наличие в любом автомобильном магазине;
6. к достоинствам относится: простота конструкции ВАЗ 21114, высокая ремонтоспособность и возможность обслуживания двигателя своими руками.

Мотор 21124

Это наиболее любимый тип силового агрегата многих владельцев ВАЗ 2110-2112, так как он обладает рядом преимуществ перед остальными, такими как:

• повышенная мощность до 92 л.с.;
• низкий расход топлива;
• отсутствие проблем с «загнутыми клапанами», так как с завода на поршнях предусмотрены выемки, которые не допускают «злополучной» встречи поршней и клапанов.

Именно из-за всех этих достоинств, многие предпочитают покупать машины с такими моторами. Но если смотреть на сложность обслуживания, то естественно — 8-клапанный в этом плане будет более простым.

Если вы хотите более простую и надежную конструкцию, то это 8-клапанные машины. Если же вам важна мощность и динамика — выбор в пользу 16-клапанного варианта. Но опять же, имейте ввиду модификацию, чтобы не было проблем в случае обрыва ремня.
