SUZUKI G13BB — это 1,3 л (1298 куб.см.) четырехцилиндровый, 4- х тактный бензиновый двигатель от Suzuki G-семейства. Двигатель G13BB был изготовлен Suzuki Motor Corporation.

Двигатель Suzuki G13BB оснащен алюминиевым блоком цилиндров с мокрыми гильзами и алюминиевой головкой цилиндров с одинарными верхними распределительными валами (SOHC) и четырьмя клапанами на цилиндр (всего 16).

Благодаря внутреннему диаметру цилиндра 74,0 мм и ходу поршня 75,5 мм рабочий объем двигателя G13BB составляет 1298 куб.см. Степень сжатия составляет 9,5: 1. Двигатель G13BB оснащен многоточечным впрыском топлива (MPFI) и электронной системой зажигания с одной катушкой зажигания для двух свечей зажигания.

G13BB производит от 76 л.с. (56 кВт; 75 л.с.) при 5500 об/мин до 86 л.с. (63 кВт; 84 л.с.) при 6000 об/мин максимальной мощности и от 104 Н · м (10,6 кг · м) при 4500 об/мин до 115 Н · м (11,7 кг · м) при 4250 об/мин пикового крутящего момента.

Разбивка кода двигателя выглядит следующим образом:

• G — семейство двигателей
• 13 — 1,3 литра

Описание и характеристики G10

Двигатель имеет следующие отличия:

• Карбюраторный четырёхтактный трёхцилиндровый двс.
• Система подачи топлива у поздних вариантов (G10В и G10Т) оснащалась электронным впрыском и турбокомпрессором.
• Шесть клапанов, приводимых в движение верхним распредвалом.
• Блок для цилиндров и головка распредвала сделаны из силумина.
• Место для нанесения номера двигателя располагается за радиатором.

Характеристики:

Ресурс нового мотора Сузуки G10 может достигать до 200 тыс. км. Средний ресурс контрактного двигателя, доставленного из Европы, или Японии – 50-60 тысяч км. при средней стоимости 500 долларов. Агрегат устанавливался на различные версии Sprint, Metro (Шевроле), Pontiac Firefly, Swift и Forsa. В настоящий момент ДВС успешно используется в малой авиации.

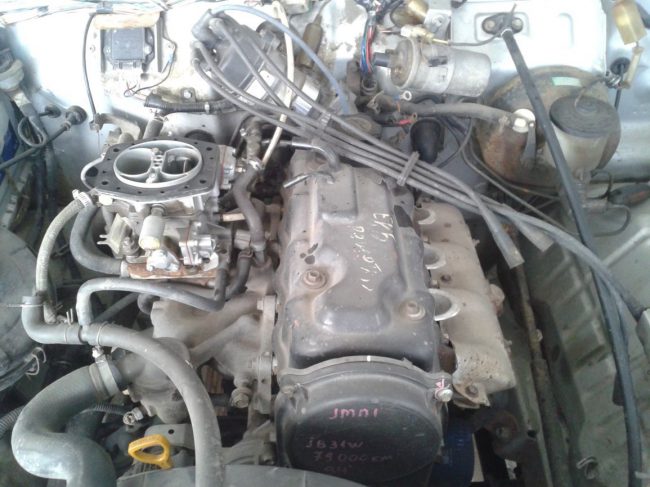

Двигатель G13 Сузуки

Результатом дальнейшего развития силовых агрегатов для малолитражных авто семейства G стал мотор G13, который впервые установили на пятидверный Cultus SA4130 в 1984 г. Новый двс отличался от предыдущей трёхцилиндровой версии следующими параметрами:

• 4 цилиндра.
• Полый распредвал.
• Усиленный корпус блока цилиндров.
• Впускной коллектор вынесен за пределы двигательного отсека.
• Электронное зажигание.
• Расположение места нанесения номера двигателя – стык блока цилиндров и КПП за радиатором.

G13 стал основой для создания других модификаций семейства G:

• G13A, G13B, а также 13 ВА, 13 ВВ, 13 К.
• G15A и 16 (А и В).

Характеристики:

Этот мотор Suzuki устанавливался на следующие модели:

• КультусAB51S (1984 г.).
• Культус AB51B (1984 г.).
• Самурай (с 1986 по 1989 гг.)
• Джимни SJ413
• Барина, Holden MB и Swift (с 1985 по 1988 гг).

Стоимость контрактного варианта находится в пределах 500-1000 долларов. Ресурс такого аппарата будет составлять в среднем от 40 до 80 тысяч км.

TP sensor — датчик положения дроссельной заслонки

По сути датчик представляет собой точный переменный резистор, сопротивление которого изменяется при открытии заслонки. Для того, чтобы понять как работает датчик необходимо «газануть» при измерении. Это я и сделал, кратковременно нажав на педаль и резко увеличив обороты двигателя с 1000 до 1500об/мин. При этом резистор так же изменял сопротивление и напряжение на входе ECU увеличилось с 0,5V до 0,9V. Это измерение планирую повторить под нагрузкой разогнав двигатель до максимальных оборотов т.к. датчик нужно бы исследовать до полного открытия заслонки.

Во всём диапазоне положений заслонки на осциллограмме не должно быть зафиксировано пиков или провалов. В проверенном диапазоне оборотов на осциллограмме их и не обнаружено. В точке 1 (1000об/мин при 500мV) я «нажал на газ». В точке 2 двигатель вышел на 1500 оборотов и напряжение плавно увеличилось до 875mV. В точке 3 я отпустил педаль и двигатель сбрасывая обороты дошел до точки 4, где двигатель перестал сбрасывать обороты, напряжение упало до 546мV и вышло на полочку до точки 5 несмотря на отпущенную педаль. И только в точке 5 обороты и напряжение вернулись к исходным уровням. Что же это за участок такой между точками 4 и 5 длительностью примерно 60мS? Не правда ли похоже на автоматический доводчик двери, которая сначала закрывается быстро, с перед самым закрытием, чтобы не хлопать, притормаживает. Хитро!

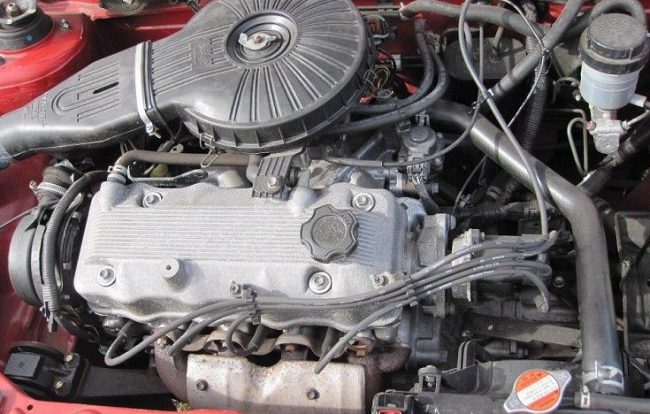

Двигатель Suzuki G13A

Восьмиклапанная версия мотора G13 имеет дополнительное обозначение «А». Надёжность агрегата обеспечивается механизмом предотвращения столкновения клапанов и цилиндров. ГРМ находится в едином алюминиевом блоке и управляется при помощи 1 распредвала. Впервые ДВС был установлен на модель Культус AB51S в 1984 г.

Характеристики:

Установка мотора осуществляется при помощи 5 точек крепления. Номер двигателя наносится на блок цилиндров рядом со стыком с КПП за радиатором. Данный силовой агрегат используется на следующих моделях авто:

• Самурай Сузуки 86-93 гг.
• Suzuki Сиерра (пикап и вездеход) 84-90 гг.
• Джимни 84-90 гг.
• Свифт АА, МА, ЕА, АН, АJ 86-2001 гг.

Модернизация восьмиклапанного мотора привела к созданию более мощного варианта G13AВ. От своего предшественника он отличается устройством системы подачи топлива и рядом следующих характеристик:

ДВС G13AВ устанавливался на следующие модели Suzuki:

• Балено (с 89 по 93 гг).
• Джимни 90-95 гг.
• Кеи 98 г.
• Самурай 88-98 гг.
• Sidekick (89 г).
• Марути (Культус) 94-2000 гг.
• Субару Джусти 1994-2004 гг.
• Свифт 89-97 гг.
• Гео Метро 92-97 гг.
• Барина 89-93 гг.

На автомобилях, выпускавшихся для Канады и США на АВ, устанавливался регулятор дроссельной заслонки на гидравлике.

Концепция салона

Производитель первым делом обратил своё внимание на салон, а точнее, на то, каким он должен быть. Было решено сделать максимально комфортный и эргономичный интерьер и следовать задуманному на протяжении всех последующих годов. Что ж, все “Балено Сузуки” являются весьма удобными и функциональными автомобилями. Их салон радует удобными сиденьями, которые отличаются прекрасной боковой поддержкой. Органы управления размещены оптимально, за счет чего показания считываются легко – ничто не отвлекает водителя. Хотя компоновка приборов обыкновенная. Слева располагается тахометр, посередине – спидометр, а с правой стороны – указатели уровня топлива и температуры охлаждающей жидкости. В общем, все традиционно.

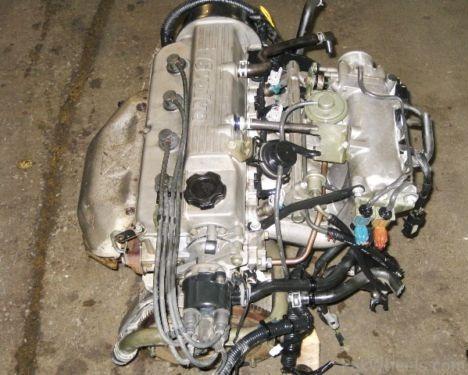

G13B Сузуки

Шестнадцатиклапанная модификация 1,3-литрового мотора G обозначается литерой «В». Основное конструктивное отличие – двойной рапредвал (впуск и выпуск) в едином литом блоке ГРМ. Двигатель имеет механизм защиты, предотвращающий удар поршня по клапану при обрыве ремня ГРМ.

Характеристики:

Агрегат используется на следующих моделях Suzuki:

• Культус 95-2000 гг. (хэтчбек).
• Культус 95-2001 гг. (седан).
• Культус хэтчбек 91-98 гг.
• Культус седан 91-95 гг.
• Культус 88-91 гг.
• Минивен Эвери 99-2005 гг.
• Сиерра Джимни 93-97 гг.
• Джимни Вайд 98-2002 гг.
• Свифт 86-89 гг.

С 1995 года начался серийный выпуск модификации шестнадцатиклапанного мотора G с маркировкой «ВВ». Он отличается наличием электронного зажигания, инжекторной системы подачи бензина, датчик абсолютного давления МАР на моторном отсеке. Конструкция и форма блока цилиндров аналогична остальным четырёхцилиндровым ДВС семейства Джи. Агрегат взаимозаменяем с другими вариантами А, АВ и В, и его приобретают в качестве контрактного мотора для установки на Джимни, Самурай и Сиерра. В качестве заводского силового агрегата его устанавливали на следующие авто:

• Культус Крисцент в 95 г.
• Джимни 98-2003 гг.
• Свифт 98-2003 гг.
• Maruti Esteem 99-2007 гг.

Мотор нашёл широкое применение в сверхлёгкой авиации.

Мотор Сузуки G15A

Полутралитровая модификация семейства двигатедей Джи с обозначением G15A является шестнадцатиклапанным четырёхцилиндровым карбюраторным агрегатом, серийный выпуск которого начался в 1989 году.

Характеристики:

Контрактный вариант мотора со стоимостью в пределах 1 тысячи долларов имеет средний ресурс около 80-100 тысяч км. Штатно двигатель устанавливался на следующие модели Suzuki:

• Культус со всеми типами корпусов 91-2002 гг.
• Витара.
• Эскудо.
• Индонезийский АРV.
• Свифт.

Силовой агрегат используется как с механической, так и с автоматической коробкой передач. Многие детали от 1,3-литровой версии семейства Джи при небольших доработках совместимы с полторалитровым вариантом.
Источник

General information

Двигатель Suzuki G13BB

1.3-литровый двигатель Сузуки G13BB производился на японском заводе с 1995 по 2005 годы и устанавливался на ряд ее компактных моделей, но у нас он известен по внедорожнику Джимни. Многие путают этот SOHC мотор с его DOHC собратом G13B, что ставился на Култус или Свифт.

В линейку G-engine также входят двс: G13B, G15A, G16A и G16B.

Двигатель G10 Сузуки

Мотор G10 был разработан в качестве основы для новой линейки автомобилей литрового класса. В его проектировании приняли участие специалисты из американской компании General Motors, а выпуск начался 1983 году. Первоначально агрегат устанавливался на Suzuki Cultus, и его модернизация производилась синхронно с развитием данной серии авто.

Технические характеристики мотора Suzuki G13BB 1.3 литра

Массу полезной информации по двигателю вы найдете на форуме Suzuki-Club.ru

Недостатки, поломки и проблемы G13BB

Это простой и надежный мотор старой школы и все его проблемы только от старости

На форуме чаще жалуются на течи масла, чем на какие-нибудь серьезные проблемы

Ремень ГРМ может не проехать положенных 90 000 км, но клапана с обрывом не гнет

На больших пробегах изнашиваются маслосъемные колпачки и появляется масложор

Так как гидрокомпенсаторов нет, каждые 40 000 км клапана необходимо регулировать

• Связаться с администратором сайта Вы можете по электронной почте: [email protected]

  Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

  Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

  Источник

Технические характеристики двигателя

Про Двигатели

Диагностика двигателя Volkswagen

Немецкие автомобили комплектуются надежными, выносливыми, долговечными силовыми агрегатами. Но любому двигателю необходим ремонтно-профилактический сервис, а для обнаружения неполадок проводится диагностика.

Проверка двигателя при покупке

Как проверить двигатель при покупке? Несколько советов на сайте ООО «Двигатели».

Ресурс двигателя Volvo

Как продлить ресурс двигателей «Вольво»? Несколько советов на сайте ООО «Двигатели».

О двигателя для Daewoo Nexia

Если обратиться в ООО «Двигатели», то приобретенный контрактный мотор будет иметь минимальный износ и длительный эксплуатационный запас при значительно меньшей по сравнению с новым аналогом стоимости.

Осциллограмма выхода на форсунку

Для диагностики эта осциллограмма может быть полезна. На форсунке постоянно подаётся +12V. Впрыск происходит, когда ECU коммутирует на форсунку массу. После закрытия форсунки четко фиксируется выброс ЭДС самоиндукции значительной амплитуды (десятки вольт).

При увеличении оборотов — длительность открытия форсунок увеличивается. На холостых оборотах (1080об/мин) длительность открытия форсунки примерно 2,73миллисекунды. Процесс нелинейный и после увеличения длительности опять наблюдается сокращение и т.д. Под нагрузкой будет несколько другая картина.
