Читатели нашего сайта знают, что блок предохранителей играет одну из главных функций в работе транспортного средства. Ведь от работоспособности элементов блока зависит очень много. Поэтому в данной статье мы расскажем, как выглядит схема предохранителей Фольксваген Транспортер Т5, за что отвечают компоненты блока и как их заменить.

[ Скрыть]

Устройство элементов в автомобиле

Производители концерна VAG каждую свою модель стремятся до предела насытить сложными устройствами и системами. Не стала исключением и эта модель VW – Transporter T5. Блоки управления расположены по разным местам машины и отвечают за работу того или иного узла. Защищает их работу от перегрузки в автомобильной сети, короткого замыкания блоки предохранителей Фольксваген Т5.

Они расположены в подкапотном пространстве и в салоне. Монтажные платы с деталями скомпонованы таким образом, чтобы владельцу транспортного средства было удобно найти их, проверить и, при необходимости, произвести замену сгоревшего предохранителя Volkswagen T5.

В зависимости от сложности устройства на один блок может быть одна или несколько вставок. Возможна и другая картина, когда за работу нескольких устройств отвечает один предохранитель.

Нужно отметить, что в разные годы выпуска на некоторых модификациях машин предохранители VW T5 могли иметь различное предназначение. Мы расскажем о расположении блоков на рестайлинговой модели 2013 года, которое соответствует многим версиям коммерческого автомобиля Т5.

Схема предохранителей в Фольксваген Транспортер T5

Читайте также:

Как заменить лобовое стекло своими руками?

Диагностика, ремонт Webasto Termo Top C на Volkswagen Caravelle Т5

Volkswagen T5 Блок комфорта

Переключатель света vw t5 t5gp t6

Предохранители фольксваген мультиван

RSS подписка
Поделиться Vkontakte
Поделиться на

Где расположены предохранители в автомобиле Фольксваген Транспортер? Замена предохранителей Фольксваген Транспортер T5 и Т4 самостоятельно.

Технический клуб Фольксваген Транспортер Т4 Т5 T6,делимся опытом ремонта,обслуживания описание предохранителей в салоне под прикуривателем.

Volkswagen Transporter Long Бусик › Бортжурнал › Схемы предохранителей на T5 GP. KM-Bender был 6 дней назад.

Предохранители vw t5

Как сказано выше, модель микроавтобуса Т5 оборудована несколькими устройствами контроля электрических приборов. Как будто запрос в поисковике написал. Ниже представлена схема блока, находящегося в салоне транспортного средства в центральном районе консоли, а также таблица описания его компонентов..

Там одной страницей не обойдёшься – идёт описание элементов предохранители, реле, исполнительные механизмы и электрические схемы последовательно не просто на все модели Транспортёр, Каравелла, Мультивен , а и на все их возможные варианты исполнения “крутизна” исполнения, дверь сдвижная слева, справа, распашонки или хлопушки сзади и т.

Volkswagen Transporter | Предохранители | Фольксваген Транспортёр

Блок управления электрооборудованием двери водителя. Блок управления электрооборудованием левой задней двери со сдвижной дверью с электроприводом — левая стойка. Блок управления электрооборудованием двери пассажира.

Блок управления электрооборудованием правой задней двери со сдвижной дверью с электроприводом — правая стойка”0″.

Читайте также:

Как убрать шагрень: причины появления и технология устранения

Блок управления системой поддержания курсовой устойчивости ESP включает в себя датчик ускорения, датчик бокового перемещения.

Блок управления механизмом подъем а крыш и автофургон. Блок управления электродвигателем вентилятора системы охлаждения 2- в электродвигателе вентилятора системы охлаждения 2- если установлен.

Дополнительный предохранитель 1 выключатель блокировки дифференциала, задний 10А — левая передняя стойка. Дополнительный предохранитель 2 дополнительный отопитель 30А — под левым сиденьем.

Дополнительный предохранитель 3 блок управления электрооборудованием двери, левый задний 40А — под левым сиденьем некоторые модели.

Резистор 1 электродвигателя вентилятора отопителя- около электродвигателя вентилятора заднего отопителя. Резистор 2 электродвигателя вентилятора отопителя — около электродвигателя вентилятора заднего отопителя — если есть.

Фольксваген Транспортер, VW T4, схема предохранителей

Их расположение

Под капотом

Под капотом автомобиля у аккумуляторной батареи расположены два блока предохранителей VW T5, отвечающих за работу устройств моторного отсека или связанных с ним узлов. Рядом с ним находится блок реле.

Читать также Особенности устройства пневмоподвески на автомобилях Volkswagen, ее ремонт и замена

Блок SA, так он обозначается на схемах предохранителей VW T5, контролирует цепи с большой силой тока до 175 А. В нём расположены 10 вставок, одна из которых, №10, является запасной. В сфере её деятельности находится защита:

генератора;
системы антиблокировки ABS;
цепей от аккумулятора;
электросхемы моторного отсека;
воздушного насоса и свечей накаливания;
вентиляторов системы охлаждения;
распределителя питания;
цепи запасной батареи;

Два предохранителя защищают работу распределения питания.

Больший блок по количеству вставок, 36 штук, контролирует жизнедеятельность устройств моторного отсека и приборов освещения. Для примера можно назвать защиту системы регулировки давления топлива, электроусилителя руля, механизмов форсунок, блоков розжига ксеноновых ламп и т. д.

Читайте также:

СТЕКЛОВОЛОКНО: ПЛЮСЫ И МИНУСЫ МАТЕРИАЛА, СПОСОБЫ ИСПОЛЬЗОВАНИЯ, ВИДЕО МАСТЕР-КЛАССЫ

Рядом с силовыми вставками находится блок с 9 реле. Он отвечает за работу:

блока управления кондиционером;
насоса подачи воздуха;
цепей зажигания;
насоса по охлаждению жидкости;
блока рулевого управления;
управления АКПП;
муфты компрессора кондиционера;

Два реле работают с топливным насосом.

Ответим на часто встречаемый вопрос автолюбителей о том, где в Фольксваген Т5 находится реле стартера. На некоторых модификациях оно отсутствует, на остальных – находится в подкапотном пространстве в блоке и имеет маркировку F9.

Схема расположения предохранителей в монтажном блоке (для Фольксваген Т5, выпускавшихся до мая 2004 года)

В салоне

В салоне блок предохранителей Т5 Транспортёр расположен в средней части панели приборов в контейнере для бутылок. Он разделён на две части: верхнюю и нижнюю, каждая из них содержит по 36 вставок.

Отметим наиболее популярные позиции этой группы:

№1 – кондиционер и отопитель;
№10 – механизм стеклоочистителя;
№12 – прикуриватели переключатель освещения;
№19 – мультимедийная система;
№23 – вентилятор кондиционера;
№33 – аудио и навигационная системы.

Читать также Как быстро и без проблем снять бампер с Фольксваген Поло седан

Рядом расположился и блок из 9 реле, коммутирующий работу важных узлов автомобиля.

Замена предохранителей Фольксваген Транспортер T5 и Т4 самостоятельно

Каждый владелец Фольксваген Транспортер сталкивался с этим вопросом. Если этот автомобиль у вас недавно, то мы поможем разобраться в этом вопросе. В автомобилях Фольксваген Транспортер Т4 и Т5 находится несколько блоков предохранителей.
Автомобиль Фольксваген Транспортер Т5

Читайте также:

Калина 2 диагностический разъем где находится – Компьютерная диагностика Калины своими руками через ноутбук и смартфон | Двигателя, параметры, бортовой компьютер и ЭБУ

Основной БП с предохранителями и реле в автомобиле Транспортер Т4 находится в салоне транспортного средства. У многих автовладельцев возникает проблема при его первом поиске.

Его месторасположения никак не выделяется, поэтому автолюбителям приходится пересматривать сервисный мануал, чтобы выявить его. Но это на так сложно. БП находится слева под рулевым колесом.

Он спрятан за пластиковой защитной накладкой, которую следует открыть для доступа к устройству.

Что касается модели Т5, то здесь разработчики внедрили несколько БП. Один из них расположен в салоне транспортного средства, другой — в подкапотном пространстве. Найти эти БП не составит труда: один из них находится в средней части торпеды, а другой — в районе аккумуляторной батареи в моторном отсеке.

Схема

Рассмотрим съему расположения и описание элементов каждой модели отдельно.

Модель Т4

Схема расположения компонентов БП в Фольксваген Т4

За что отвечает?
Обеспечивает работу ламп ближнего света, а также изменение параметров дальности левой фары.
Также отвечает за функционирование лампочек фонарей и предназначен для регулировки параметров дальности, только правой фары.
Этот компонент блока предохранителей обеспечивает работу диодных лампочек приборной панели и номера авто.
При отсутствии этой детали дворники заднего стекла работать не смогут.
Обеспечивает работоспособность дворников ветрового стекла, а также омывательного устройства ветрового и заднего стекол.
Отвечает за функциональность мотора отопительной- и климат систем.
Гарантирует работу габаритных огней, а также правой и левой ламп стопа.
Отвечает за работу устройства, предназначенного для обогрева заднего стекла и боковых зеркал.
Отвечает за функционирование противотуманных фонарей.
Без этих предохранителей блока лампы дальнего света функционировать не смогут. Кроме того, перестанет работать и контрольная лампа дальнего света.
Без этой детали работа рулевого гудка будет невозможной. Кроме того, перестанет функционировать и вентилятор радиатора.
Этот элемент выполняет сразу несколько функций: обеспечение функционирования ламп реверсивного хода; обеспечение работы устройства внешнего подогрева зеркал; устройство прогрева сидений.
15	Обеспечивает работоспособность электроники мотора микроавтобуса.
Этот номер позволяет работать светодиодным лампочкам приборной панели, а также лампам освещения бардачка.
Данный элемент дает возможность функционировать лампочкам указателей поворотов.
Деталь под номером 18 обеспечивает: функционирование электронасоса; работоспособность дизельного насоса; а также работу лямбда-зонда.
Без этой детали невозможна работа вентилятора радиатора и климат-системы, а именно — кондиционера.
При поломке этой детали не будут работать лампочки стоп-сигналов, а также датчика регулировки скорости.
Обеспечивает функциональность лампочек света в салоне микроавтобуса, а также в багажнике. Кроме того, данная деталь отвечает за работу салонных часов, центрального замка и магнитолы.
Обеспечивает работоспособность прикуривателя.

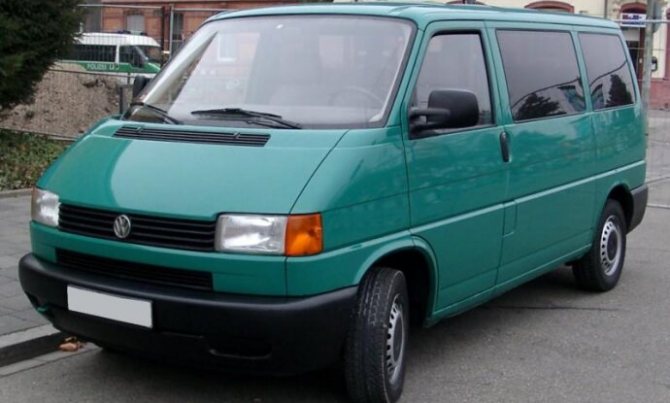

Автомобиль Фольксваген Транспортер Т4

Это было описание непосредственно предохранителей блока. Они расположены в одну линию в самом низу на схеме. Теперь поговорим о предназначении реле. Те компоненты, которые не используются, в таблице описывать не будут.

Номер	Описание
1	Это реле гарантирует функционирование компрессора климат-системы.
2	Дворник заднего стекла, а также устройства его омывания.
3	Впрыск и система зажигания. В случае поломки детали запуск двигателя будет невозможным.
4	Это реле позволяет снизить нагрузку Х-контакта выключателя зажигания.
6	Устройство прерывания ламп поворотника и световой сигнализации.
7	Электрический двигатель механизма для омывания фар.
8	Без него не будет функционировать механизм омывания ветрового стекла.
9	Отвечает за функциональность механизма, которые предупреждает водителя о непристегнутых ремнях безопасности.
10	Обеспечивает работоспособность перемычки для лампочек противотуманных фонарей.
11	Без этого компонента не будет работать рулевой гудок.
12	Отвечает за работу дизельного насоса и устройства обогрева системы перед запуском мотора.
13	Обеспечивает функциональность устройств предпускового прогрева и блокирования стартера.
14,16	Данные компоненты позволяют функционировать системе АБС.
15	При поломке элемента гидравлический насос системы АБС функционировать не будет.
17	Клапаны и насос системы АБС перестанут работать в случае выхода из строя компонента под номером 17.
18	Механизм электрического регулирования положения передних сидений.
20	Отвечает за работоспособность стартера, а также ламп фонариков реверсивного движения.
21	Устройство подогрева лямбда-зонда.

Кроме того, дополнительное реле можно найти в моторном отсеке. В частности, на разделительной стенке над усилителем тормозов расположен элемент обогревательной системы дизельного ДВС.

Модель Т5

Как сказано выше, модель микроавтобуса Т5 оборудована несколькими устройствами контроля электрических приборов. Один из них находится в моторном отсеке. Его схема и предназначение компонентов описана ниже.

Блок предохранителей, находящийся в подкапотном отсеке в районе АКБОписание деталей блока, находящихся в моторном отсекеОписание деталей блока, находящихся в моторном отсеке

Ниже представлена схема блока, находящегося в салоне транспортного средства в центральном районе консоли, а также таблица описания его компонентов.

Блок с элементами, расположенный в центральной части консоли в салонеТаблица описания БП, который находится в салоне микроавтобусаТаблица описания БП, который находится в салоне микроавтобуса

Также некоторые модификации микроавтобусов Фольксваген Т5 оснащены еще одним устройством. Блок с реле находится на приборной панели непосредственно за БП. Его схема и описание вы найдете ниже.

Схема устройства с реле, находящегося за БП на приборной панелиТаблица предназначения деталей устройства с реле

Процедура демонтажа и замены

Любой автовладелец микроавтобусов Транспортер рано или поздно столкнется с необходимостью замены предохранителей. Собственно, как владелец любого другого авто. От этого никто не застрахован, поэтому в любом случае замена предохранителей в жизни автолюбителя — неизбежна. Чтобы знать, как осуществляется этот процесс, предлагаем вам подробную инструкцию по замене компонентов.

Итак, если в вашем авто вышел из строя какой-либо прибор, питающийся от напряжения, то в первую очередь нужно проверить работу и состояние предохранителя.

И правильно, ведь не будете же вы покупать новый топливный насос, если нужно всего лишь заменить предохранитель. Для выполнения этих работ вам максимум, что может потребоваться, это отвертка. И то, не во всех случаях.

В некоторых моделях авто БП скрыт за пластиковой заглушкой, которая крепится при помощи шурупов, но обычно она просто держится на защелке.

Загрузка …

Все работы по смене деталей БП следует выполнять при выключенном аккумуляторе, чтобы избежать короткого замыкания:

Откройте капот и снимите минусовую клемму с АКБ.
Вам необходимо определиться, на каком БП нужно менять компоненты, чтобы ликвидировать неисправность. В любом случае, открывайте нужны блок и, согласно схемам, предоставленным выше или разметке, нанесенной на обратную сторону БП, найдите вышедший из строя элемент.
В корпусе БП вы найдете специальный пинцет. Он предназначен непосредственно для демонтажа предохранителей. Демонтируйте выгоревший компонент и осмотрите его. Если его корпус немного подгоревший или плавкая нить в самой детали уже оборвана, то ее нужно срочно менять. С реле будет сложнее — визуально определить его неисправность практически невозможно. Только изредка штыки реле, которые входят в посадочное гнездо, могут быть немного подгоревшими. Но без прозвонки реле и его демонтажа определить состояние вряд ли получиться. Поэтому, если вы грешите на реле, а приборов для его проверки у вас нет, то необходимо действовать методом тыка. То есть демонтировать подозрительное реле и поставить на его место новое, после чего проверить работоспособность устройств.
Заменив деталь, проверьте, все ли правильно теперь работает. Если да, то закрывайте крышку и катайтесь в удовольствие. Если проблема осталась, то мы порекомендуем вам отвезти свой микроавтобус к электрику, чтобы тот прозвонил всю цепь.

Замена предохранителей в Фольксваген Транспортёр Т5

Информация о назначении, а также схема предохранителей Фольксваген Транспортёр Т5 находится на обратной стороне крышки блока. Там же размещается и пинцет, с помощью которого можно провести замену дефектной детали.

Самостоятельно

Рассмотрим порядок замены в салоне машины. Для начала нужно по схеме предохранителей Транспортёр Т5 определиться с местом нахождения нужной вставки.
Процедура выполнения работы проходит следующим образом:

Вынуть с монтажной платы нужную вставку при помощи пинцета и проверить её тестером.
Если деталь сгорела, следует заменить вставку другой с таким же номиналом. Они окрашены в одинаковый цвет, например, предохранитель на 10 А имеет красную окраску.
Закрыть крышку и проверить работу узла.

В случае, если вставка опять сгорит, необходимо заняться ремонтом этого устройства. Менять ещё раз предохранитель бесполезно. Устанавливать деталь с большим номиналом нельзя, может выйти из строя проверяемая система.

На сервисе

Цена работы по замене предохранителя на СТО небольшая, от 100-300 руб. Но автолюбителю под силу выполнить ремонт самостоятельно. Стоимость вставок зависит от номинала и начинается от 30-40 руб.
В случае замены блока предохранителей для схем Фольксваген Транспортёр Т5 необходимо обратиться в автосервис. Здесь потребуется инструмент и навыки по монтажу. Данное обслуживание обойдётся в 1000 руб. Цена блока – 5,4 тыс. руб.

Чтобы обезопасить себя от длительного простоя на дороге, водителю необходимо в бардачке машины иметь набор самых ходовых предохранителей. Также он должен чётко представлять, где найти в автомобиле неисправный предохранитель и суметь заменить его.

О местах расположения предохранителей на Фольксваген Т5 расскажет видео ниже:

О предохранителе прикуривателя говорится в данном видеоролике:

Действия в чрезвычайных ситуациях VW T5 Transporter. Замена предохранителей VW T5 Transporter

7. Замена предохранителей

Предохранители

В связи с тем, что автомобиль постоянно совершенствуется и назначение предохранителей всё время меняется, привести достоверную спецификацию предохранителей в данном разделе невозможно. О расположении предохранителей можно узнать на сервисной станции коммерческих автомобилей Volkswagen.

Один предохранитель может защищать цепи нескольких электрических потребителей. И наоборот: у одного потребителя может быть несколько предохранителей. Заменяйте предохранители только после устранения причины их перегорания.

Если новый предохранитель снова быстро перегорел, проверьте соответствующее электрооборудование на сервисной станции.

ВНИМАНИЕ В электрической системе автомобиля используется высокое напряжение, оно может приводить к ударам током, тяжёлым ожогам и смерти! Ни в коем случае не прикасайтесь к проводам системы зажигания.

Не допускайте возникновения коротких замыканий в электрооборудовании.

ВНИМАНИЕ Использование неподходящих предохранителей, отремонтированных перегоревших предохранителей или замыкание контактов электрической цепи без предохранителей может вызвать пожар и тяжёлые травмы. Никогда не устанавливайте предохранители, рассчитанные на больший ток, чем требуется.

Заменяйте перегоревшие предохранители только предохранителями такого же номинала (цвет и маркировка должны быть идентичными) и размера. Отремонтированными предохранителями (т. н.

«жучками») не пользоваться!

Заменять предохранители кусочками проволоки, канцелярскими скрепками и другими подручными средствами запрещено!

Примечание Чтобы избежать повреждения системы электрооборудования в автомобиле, перед заменой предохранителя нужно обязательно выключать зажигание, освещение (фары, освещение салона и т. д.) и все электрически приборы и вынимать ключ из замка зажигания.

Использование предохранителей, рассчитанных на большую силу тока, может стать, причиной повреждения в другом месте артрической цепи.

Оберегайте открытые блоки предохранителей от грязи и влаги.

Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования.

К одному электроприбору могут относиться несколько предохранителей. Один предохранитель может защищать цепи нескольких электрических потребителей.

Предохранители в передней панели

Открывание щитка предохранителей в передней панели (Multivan)

– Откройте держатель для бутылок в передней панели. – Сожмите оба рычага на тыльной стороне держателя для бутылок и выньте держатель для бутылок.

– Вставьте плоский предмет, например отвёртку из бортового инструмента, сверху на кромку прозрачной крышки и осторожно приподнимите крышку.

где предохранитель прикуривателя на фольксваген Т5

Открывание щитка предохранителей в передней панели (Transporter)

– Нужно нажать выемку под держателем для напитков и снять крышку движением назад. Примечание Снимать и устанавливать крышку блока предохранителей необходимо правильно, соблюдая осторожность, чтобы не повредить автомобиль.

Оберегайте открытые блоки предохранителей от грязи и влаги. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования. В автомобиле есть и другие предохранители, не упомянутые в данном разделе. Их замена производится только на сервисной станции.

Предохранители в моторном отсеке

Открывание блока предохранителей в моторном отсеке

– Откройте капот. – При необходимости, снимите расположенную гам крышку аккумуляторной батареи. Для этого поверните быстродействующие запоры на 90°. – Снимите перегородку (1), перемещая вверх. – Поверните оба быстродействующих запора на 90°.

– Ухватите крышку блока предохранителей спереди и откиньте вверх.

Закрытие щитка предохранителей в моторном отсеке

– Закройте крышку блока предохранителей поверните оба быстродействующих запора. – Вставьте перегородку. При этом проследит, чтобы обе выемки перегородки одновременна охватили перемычку крышки предохранителей и перемычку вертикальной перегородки.

Замена перегоревших предохранителей

Блоки в салоне

Фото — пример

Схема верхнего отдела

Описание

1	(25A/30A) Отопитель, кондиционер, реле питания клеммы 15
2	(5A) Датчик положения рулевого колеса
3	(10A) Многофункциональный блок управления 1 (бортовой сети)
4	(10A) Корректор фар (5А) Ассистент смены полосы движения
5	(15A) Лампа левой фары
6	(15A) Лампа левой фары
7	(15A) Многофункциональный блок управления 1 (лампа освещения салона либо бортовая сеть)
8	(5A) Диагностический разъем (DLC) (15/20А) блок управления сдвижной крышей и двери, крышки багажного отсека
9	(15A) Выключатель стоп-сигналов (датчик положения педали тормоза) (30А) Блок управления бортовой сети
10	(10A) Очиститель лобового стекла, очиститель заднего стекла
11	(5A) Лампа подсветки номерного знака
12	(15A) Прикуриватель (5/30А) Переключатель освещения
13	(5/10A) Электронный блок управления SRS
14	(30A) Дополнительный отопитель отопитель, кондиционер (25А) Переключатель света фар
15	(7,5) Кондиционер (переключатель вентилятора и реле)
16	(5A) Многофункциональный блок управления
17	(5A) Задние противотуманные фонари, комбинация приборов
18	(5A) Блок управления комбинацией приборов
19	(5А) Аудиосистема, блок управления комбинацией приборов, многофункциональный блок управления 1, система навигации, специальное автомобильное оборудование
20	(5A) Передний габарит-левый, левый стоп-сигнал, задний габарит-левый либо блокировка дифференциала
21	(5A) Передний габарит -правый, правый стоп-сигнал, задний габарит-правый либо реле стартера, блок управления двигателем
22	(7,5/10A) Индикатор отключения подушки безопасности пассажира, диагностический разъем (DLC), блок управления комбинацией приборов
23	(5/30A) Реле стартера (некоторые модели с МКПП)
24	(5А) Датчик положения рулевого колеса
25	(7,5А) Кондиционер (вентиляторы)
26	(30A) Выключатель фар
27	(15A) Лампа правой фары
28	(15A) Индикатор включения дальнего света фар, правая фара
29	(10А) Реле сигнала двери багажного отделения
30	(10A) Обогреватели форсунок омывателя лобового стекла, электродвигатель очистителя заднего стекла
31	(30A) Многофункциональный блок управления 1 (звуковой сигнал)
32	(25/30A) Многофункциональный блок управления 1 (электродвигатель очистителя лобового стекла)
33	(15A) Аудиосистема, навигационная система, блок управления системы информирования о трафике
34	(25A) Система управления АКПП, блок предохранителей/ реле, моторный отсек 1
35	(5A) Подсветка комбинации приборов
36	(25A) Многофункциональный блок управления 1 (указатели поворота)

Схема нижнего отдела

Назначение

1	(25A) Разъем электрооборудования прицепа (15А) 10-ти контактный разъем
2	(5A) Противоугонная система
3	(5A) Вспомогательный вентилятор кондиционера отопителя, левый и правый (10/15А) Дополнительное оборудование
4	(10A) Блок управления раздаточной коробкой (дифференциал)
5	(10A) Разъем подключения дополнительного оборудования либо 6-ти контактный разъем
6	(5A) Датчик состояния моторного масла (уровень, температура)
7	(10A) Вентилятор на крыше (30А) Противоугонная сигнализация
8	(5A) Система парковки
9	(5A) Блок управления электрооборудованием рулевой колонки (круиз контроль)
10	(30A) Аудиосистема (10А) Корректор фар, уровень яркости подсветки приборов
11	(20A) Звуковой сигнал противоугонной системы, многофункциональный блок управления 2, сдвижная дверь с электроприводом, блок управления приводом открывания закрывания задней двери (15А) Рация, противоугонная система
12	(5A) Левая фара (10A) Реле отключения стоп-сигналов (30А) Управление бортовой сетью
13	(5A) Главный выключатель системы поддержания скорости, многофункциональное управление на рулевом колесе
14	(5A) Телефон, Правая фара (30А) Управление бортовой сетью
15	(5A) Автоматическая коробка передач либо Телефон и голосовое управление
16	(5A) Аудиосистема система навигации, телефон (7,5А) ТВ тюнер
17	(7,5A) Многофункциональный блок управления (лампа освещения салона, зеркало с затемнением)
18	(5A) Кондиционер (некоторые модели)
19	(5A) Внутреннее зеркало заднего вида с авто затемнением
20	(10A) Многофункциональный блок управления 1 (обогреватель зеркал заднего вида на дверях)
21	(5A) Противоугонная система либо датчик дождя
22	(5A) Кондиционер либо датчик давления
23	(5A) Дополнительный отопитель и дополнительное оборудование
24	(7,5A) Лампы освещения салона
25	(15A/25A) Подогреватель сидений
26	(10A) Тахограф (если есть)
27	(15A) Противотуманные фары либо реле электропитания
28	(5A) Переключатель регулировки зеркал заднего вида, подогреватели зеркал заднего вида на дверях
29	(25A) Дополнительный отопитель
30	(5A) Дополнительный отопитель
31	(25A) Люк (5А) Бортовое зарядное устройство
32	(20A) Омыватели фар и его реле
33	(5A) Тахограф (если есть)
34	(15A) Разъем 3 питания дополнительного оборудования (задний) (5А) Многофункциональный блок управления рулевого колеса
35	(10A) Многофункциональный блок управления 1 (фонарь(и) заднего хода, с АКПП) (20А) Блок управления бортовой сети
36	(5A) Блок управления оборудованием кемпинга, специальное автомобильное оборудование

Читать далее: Обзор вкладышей коленвала понятие функции особенности проверки и замены

Вариант 1

Расшифровка

1	—
2	Реле 1 дополнительного отопителя
3	Реле электродвигателя вентилятора кондиционера, заднего
4	Реле вспомогательных цепей зажигания
5	— 06/03: Реле проблескового маячка (автомобиль специального назначения)
6	Реле отключения стоп-сигналов
7	Реле насоса омывателя фар
8	Реле насоса вспомогательной системы кондиционера /отопителя
F1	—
F2	(30А) Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира)
F3	(40А) Обогреватель заднего стекла

Вариант 2

Описание

1	Реле электродвигателя вентилятора кондиционера, заднего (некоторые модели)
2	Блок управления электрооборудованием рулевой колонки
3	Блок управления электрооборудованием рулевой колонки
4	Реле 1 вентилятора крыши
5	Блок управления блокировкой дифференциала
6	06/03: Реле сигнала двери багажного отделения
F1	(15А) Сирена (автомобиль специального назначения)
F2	(10А) Сирена (автомобиль специального назначения)
F3	(10А) Проблесковый маячок (автомобиль специального назначения)
F4	(40А) Блок управления электрооборудованием левой задней двери
F5	(40А) 01/04: Блок управления электрооборудованием правой задней двери
F6	(5А) 01/04: Синтезатор голоса (если есть)
