Генератор ваз 2108, о9, или 99 это более продвинутый и мощный генератор, по сравнению с электростанциями более старых классических вазовских машин. И многие владельцы более старой заднеприводной классики, устанавливают его на свои машины, взамен старого. В этой статье будет рассмотрено устройство этого генератора, его обслуживание и ремонт, а так же чем он отличается от генераторов более старых машин (об устройстве и неисправностях генераторов более старых машин, желающие могут почитать вот в ).

Следует напомнить, что на некоторые автомобили ваз 2108, а так же 2109, 21099, может устанавливаться генератор под номером ААК-5102 от производителей из Словении, но такие генераторы встречаются лишь на малой части этих машин и поэтому в этой статье будет описан самый распространённый генератор под номером 37.3701.

Этот генератор ваз 2108 или для ваз 2109, 21099 разумеется переменного тока, трёхфазный, имеет встроенный выпрямительный блок с электронным регулятором напряжения, генератор правого вращения со стороны привода.

Устройство генератора ваз 2108.

Основное отличие этого генератора от более старых вазовских моделей — это бóльшая мощность и наличие дополнительных диодов. Как видно из рисунка 1, статор 21 и крышки генератора 1 и 19 стягиваются четырьмя болтами, а вал 8 ротора генератора установлен и вращается на подшипниках 18 и 7 закрытого типа, которые запрессованы в крышки. Питание на обмотку ротора генератора (обмотку возбуждения) подводится через щётки (как заменить изношенные щётки читаем ) и контактные медные кольца 5.

Генератор ваз 2108 (37.3701)

Трехфазный переменный электрический ток, который индуцируется в обмотке статора генератора, преобразуется в постоянный ток с помощью выпрямительного блока 2, который закреплён на крышке 1. А электронный регулятор 12, также как и на иномарках, объединён с щёткодержателем в один блок и также закреплён на крышке 1.

Электрическая схема соединения генератора 37.3701 с проводкой автомобиля ваз 2108 показана на рисунке 2. При включении зажигания на автомобиле, напряжение для возбуждения генератора поступает к клемме В реле-регулятора через подключенную параллельно контрольную лампочку 8 и сопротивления (резисторы) 4.

Когда двигатель машины заводится, обмотка возбуждения запитывается от трёх дополнительных диодов, которые установлены в выпрямительном блоке. А управляющее напряжение поступает на вывод Б регулятора непосредственно от 30-ой клеммы генератора. Вывод Ш на регуляторе маркировки не имеет и с ним соединена щётка 13 (на рисунке 1).

Возможные неисправности генератора ваз 2108, их причины и устранение.

Как грамотно проверить генераторы этого типа и с помощью чего, я уже очень подробно описал вот в и мне здесь нет смысла повторяться, желающие могут кликнуть и почитать.

А здесь будут описаны возможные неисправности, причины их возникновения, а так же как их устранить своими руками, именно по восьмёрочному генератору маркировки 37.3701.

Причём ниже мной будут описаны причины неисправностей и их устранение довольно кратко (так как неисправностей много), но зато конкретно и по делу и начнём с самых банальных мелочей, и постепенно перейдём к более сложным неисправностям.

• : контрольная лампочка не загорается при включении , при этом остальные контрольные приборы работают, а вольтметр показывает нормальное напряжение при работающем двигателе. При этом возможно перегорание лампочки (меняем лампу) или возможен обрыв в цепи питания контрольной лампочки — при этом следует проверить провод КБ (провода помечены буквами на электро-схеме) и его соединения от монтажного блока к комбинации приборов (и надёжность и целостность контакта между выводами патрона лампочки и платой комбинации приборов).
• Причина неисправности и метод устранения : контрольная лампочка не загорается при включении зажигания, но при этом контрольные приборы тоже не работают. Значит первая причина — это перегорел предохранитель под номером 5 в монтажном блоке машины и разумеется следует заменить этот предохранитель (также проверьте, возможно он был меньшего номинала, чем положено). Вторая причина — это обрыв или отпайка провода О или ОГ (см. электросхему выше) и следует проверить их соединения от монтажного блока до панели приборов.
• Причина неисправности и метод устранения : контрольная лампа не гаснет (горит) после того, как мотор завёлся. А стрелка вольтметра при этом находится в красной зоне в начале шкалы. Если же нажать на педаль газа и поднять обороты (и затем отпустить) контрольная лампа всё же гаснет и вольтметр начинает показывать нормальное бортовое напряжение . Причина этой неисправности — это то, что генератор не возбуждается при малых оборотах коленвала, из-за отпайки дополнительных резисторов в блоке. Следует проверить резисторы и пропаять их.
• Причины неисправностей и методы устранения : контрольная лампа горит при работающем двигателе, а стрелка вольтметра на панели приборов находится в красной зоне в начале шкалы, ну или постепенно отклоняется в начало шкалы вольтметра . Здесь возможны несколько причин такой неисправности. Первая и самая банальная причина — это пробуксовка (проскальзывание) ремня привода генератора. Разумеется следует проверить и подтянуть ремень, отвернув гайку 4 натяжной планки 3 (см.рисунок 3 ниже). После натяжки ремня, гайку 4 разумеется следует затянуть. Нормальный прогиб ремня А должен быть в пределах 10 — 15 мм., при усилии на ремень в 10 кг/см (или 98Н). Для придания усилия в 10 кг можно использовать обыкновенный бизмен (пружинные весы с крючком). Следует учесть, что перетягивать ремень тоже не стоит, так как быстро выйдут из строя подшипники генератора. Точную натяжку ремня можно проверить специальным прибором, описанным . Вторая возможная причина — это короткое замыкание или пробой в диодах питания обмотки возбуждения. Как проверить диоды я уже писал (ссылка выше про проверку генератора) и если обнаружится их пробой или замыкание, то следует заменить диоды (о их замене читаем ниже в тексте). Ещё одна причина — это выход из строя регулятора напряжения (обычно короткое замыкание между выводами В и Ш). Как проверить и заменить реле-регулятор разных автомобилей подробно я описал . И разумеется если обнаруживаем, что регулятор вышел из строя, то меняем его новым. Четвёртая причина этой неисправности — это обрыв в одном или в нескольких вентилях генератора или короткое замыкание в отрицательных вентилях (диодах). В таком случае меняем блок выпрямителя новым. Пятая причина — обрыв или межвитковое замыкание в обмотке статора, или замыкание витков обмотки на корпус генератора (массу). Или короткое замыкание на массу выводов обмотки возбуждения генератора. Как проверить обмотки генератора подробно описано в статье проверка генератора (ссылка выше). При обнаружении неисправности следует или её устранить, или просто заменить статор (или обмотку возбуждения).
• Причины неисправностей и методы устранения: контрольная лампочка не горит при работающем моторе, но стрелка вольтметра находится в красной зоне в начале шкалы (или постепенно стрелка вольтметра отходит в начало шкалы). Здесь тоже может быть несколько причин, первая из которых — это отсутствие контакта между выводами В и Ш регулятора и выводами щёток генератора ваз 2108. Следует проверить и зачистить выводы В и Ш регулятора напряжения и щёток, а так же не помешает проверить щётки (как проверить и заменить щётки есть ссылка почти в самом начале статьи). Так же причина может быть в зависании щёток или в окислении контактных колец, по которым скользят щётки (такое бывает после долгой стоянки машины зимой). Следует проверить щётки и зачистить контактные кольца 1500-й наждачной бумагой. Третья причина такой неисправности — это повреждение регулятора напряжения (как правило обрыв между выводом Ш регулятора и массой. В таком случае следует заменить регулятор. Бывает и такая банальная причина — отсоединение провода от вывода В щёткодержателя (разумеется при обнаружении возвращаем на место, поджав клемму). Ещё одна причина — это обрыв или отпайка провода в цепи между клеммой 61 генератора и монтажным блоком. При этом следует проверить провод помеченный буквой Ф на электросхеме, то есть проверить надёжное соединение провода, идущего от клеммы 61 генератора до монтажного блока машины. Ещё одна причина такой неисправности — это короткое замыкание в положительных вентилях выпрямителя, при этом следует заменить выпрямительный блок. Ну и последняя причина этой неисправности — это отпайка выводов обмотки возбуждения от контактных колец ротора генератора. Следует проверить надёжность соединения и в случае отпайки запаять выводы на своё место.
• Причина неисправности и метод устранения: стрелка вольтметра находится в красной зоне в конце шкалы при работающем двигателе. В этом случае причина кроется в повреждении регулятора напряжения (как его проверить ссылка чуть выше), а если быть конкретнее, то это короткое замыкание между выводом Ш регулятора и массой. Следует заменить регулятор новым.
• Причина и метод устранения: генератор ваз 2108 работает с повышенным шумом. Первая причина — это ослабленная гайка шкива генератора (разумеется подтягиваем гайку), но чаще всего причина кроется в изношенных подшипниках генератора. Как правильно заменить подшипники генератора, подробно я написал . Ещё одна причина повышенной шумности генератора — это скрип щёток. Такое бывает от некачественных щёток (твёрдый графит) или от попадания грязи на контактные кольца, или из-за окисления контактных колец. Бывает повышенная шумность работы генератора и от короткого замыкания в одном из вентилей генератора (заменяем выпрямитель), или от межвиткового замыкания (или замыкания на массу) обмотки статора — при этом генератор начинает выть. В таком случае следует заменить статор, или пропитать лаком обмотку в месте касания её с корпусом (массой).

Разборка-сборка, ремонт генератора ваз 2109 или ваз 2108.

Чтобы отремонтировать генератор (или заменить какую то его деталь) разумеется следует разобрать генератор. Подробно о разборке генератора я уже писал в статье про замену подшипников генератора (ссылка чуть выше).

Но и здесь следует кое что написать, конкретно про разборку генератора ваз 2108 под номером 37.3701.

Для начала отсоедините провод от штекера В реле-регулятора, затем отсоедините провода регулятора и конденсатора от 30-ой клеммы генератора и отверните крепёжные винты крепления реле-регулятора.

После этого аккуратно извлекаем регулятор 1 с с щёткодержателем 2 (см. рисунок 4 чуть ниже) из гнезда генератора и далее снимаем конденсатор 20, открутив винт его крепления.

Отворачиваем гайки стяжных винтов 14 и снимаем крышку 11 генератора вместе с ротором и шкивом. Далее аккуратно зажимаем ротор в тисках (через картонные прокладки) и откручиваем гайку шкива, затем стягиваем шкив с вала ротора с помощью подходящего съёмника. Вынимаем из шпоночного паза на валу шпонку и снимаем крышку 11 генератора.

Теперь можно открутить гайки винтов, которые соединяют наконечники вентилей с выводами обмотку статора и вынимаем статор 7 из крышки 17 генератора. Затем откручиваем гайку контактного винта 6 и отсоединяем от колодки 3 штекер провода дополнительных диодов и снимаем блок выпрямителя 5. Разобрав генератор, осматриваем и проверяем его детали так же как и детали любого другого генератора (подробно это описано в статье ). Здесь же ниже будет описано то, чего нет в той статье.

Собирается генератор ваз 2108 в последовательности, обратной разборке. При этом, во избежание поломки щёток перед установкой реле-регулятора с щёткодержателем на место, вставлять полностью щеткодержатель и реле-регулятор пока нельзя. Надо лишь частично вставить реле-регулятор в гнездо генератора. После установки щёткодержателя на своё место в крышке, теперь можно лёгким нажатием задвинуть регулятор на своё место и затянуть винты крепления.

При сборке генератора ваз 2108 (как и любого другого), следует соблюдать соосность отверстий в лапах обоих крышек генератора и несоосность должна быть не более 0,4 мм. Чтобы этого добиться, следует в отверстия лап крышек вставлять при сборке стальной гладкий стержень (калибр), который по наружному диаметру плотно (с минимальным зазором) вставляется в отверстия лап крышек.

Также следует помнить, что под гайкой шкива обязательно должна устанавливаться пружинная шайба (гровер), а гайку шкива генератора следует затягивать динамометрическим ключом с моментом 4 — 9 кгс/м (39 — 88 Н м).

Щетки меняем, если они выступают из щёткодержателя менее, чем на 5 мм., я об этом уже писал в статье про замену щёток и реле-регулятора (ссылка выше в тексте). Перед установкой регулятора с новым щёткодержателем, разумеется следует продуть посадочное гнездо в генераторе от угольной пыли, да и вообще протереть посадочное место чистой ветошью, смоченной бензином. О замене изношенных подшипников генератора (ротора) я уже писал, ссылка на статью выше.

Замена дополнительных диодов (неисправных). Генератор ваз 2109 или 2108 отличается от генераторов более старых классических Жигулей наличием дополнительных диодов, которые иногда выходят из строя. Для замены неисправного диода отпаиваем его выводы, затем аккуратно расковыриваем эпоксидную смолу остро заточенным скальпелем и далее аккуратно извлекаем диод из пластикового держателя. Остаётся очистить посадочное место диода от остатков эпоксидной смолы и припаять новый диод.

Вывод диодов с цветной меткой припаиваем к выводам вентилей. После припайки, корпус диода в пластиковом держателе можно зафиксировать с помощью холодной сварки, чтобы не ждать когда высохнет эпоксидная смола (если она будет использоваться).

Вот вроде бы и всё по генератору ваз 2108 или генератор ваз 2109, остальные ремонтные операции были описаны в других статьях, ссылки на которые даны выше, успехов всем.

Генератор 37.3701

1 – поджимная втулка; 2 – втулка; 3 – буферная втулка; 4 – задняя крышка; 5 – винт крепления выпрямительного блока; 6 – выпрямительный блок; 7 – вентиль выпрямительного блока; 8 – конденсатор; 9 – задний подшипник вала ротора; 10 – контактные кольца; 11 – вал ротора; 12 – щетка, соединенная с выводом «В» регулятора напряжения; 13 – вывод «30» для подключения потребителей; 14 – вывод «61» генератора; 15 – щетка, соединенная с выводом «Ш» регулятора напряжения; 16 – вывод «В» регулятора напряжения; 17 – регулятор напряжения; 18 – шпилька крепления генератора к натяжной планке; 19 – крыльчатка; 20 – шкив; 21 – шайбы крепления подшипника; 22 – упорное кольцо; 23 – передний подшипник вала ротора; 24 – обмотка ротора; 25 – полюсный наконечник ротора; 26 – обмотка статора; 27 – статор; 28 – передняя крышка.

Разборка генератора восьмерки

Чтобы провести полный ремонт, вам потребуется разобрать весь агрегат. Для этого:

1. Отсоедините провод питания регулятора напряжения и выкрутите два болта крепления его корпуса к задней крышке.
2. Головкой на «10» выкрутите все гайки, которыми крепится задняя крышка.
3. Аккуратно надавите на болты, чтобы их немного вынуть из передней крышки. Этим вы застопорите ротор — шляпки болтов упрутся в крыльчатку.
4. Выкрутите гайку, которой крепится шкив и крыльчатка к ротору.
5. Снимите шкив, старайтесь не потерять шпонку.
6. Извлеките болты.
7. Разъедините все части, используя плоскую отвертку.

Вот и все, теперь все составные части разложены, но потребуется еще провести несколько манипуляций для полной разборки — выпрямительный блок все еще соединен с обмотками статора. Но если вам нужно только заменить подшипники генератора ВАЗ-2108, снимать все остальное нет необходимости.

Генератор 9402.3701

1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – конденсатор; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – положительный диод; 8 – отрицательный диод; 9 – регулятор напряжения; 10 – задняя крышка; 11 – стяжной винт; 12 – передняя крышка; 13 – обмотка статора; 14 – упорное кольцо; 15 – передний подшипник вала ротора; 16 – шкив; 17 – гайка; 18 – вал ротора; 19 – конусная шайба; 20 – шайба; 21 – полюсные наконечники ротора; 22 – сердечник статора; 23 – втулка; 24 – обмотка ротора; 25 – задний подшипник вала ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – щеткодержатель; 29 – выводы обмотки статора; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов).

Обмотки генератора

Одни из надежных узлов генератор ВАЗ-2108 — это его обмотки. Проверить их работоспособность можно с помощью мультиметра или пробника на лампе. Для этого соедините щупы с контактными кольцами на роторе — лампа должна загораться. Омметр же покажет наличие сопротивления. Заодно проверьте, нет ли пробоя на корпус. Аналогичным образом проводится проверка обмоток статора.

Если имеется обрыв в обмотках, либо замыкание на корпус, проводить самостоятельно перемотку не имеет смысла — занятие слишком сложное. Проще найти на вторичном рынке аналогичную деталь и произвести замену. Можно обратиться в мастерские, занимающиеся перемоткой двигателей. Но сумма ремонта окажется примерно такой же, как и стоимость нового ротора или статора. На вторичном рынке можно приобрести вполне рабочий генератор ВАЗ-2108 за 1000-2000 рублей, новый вдвое больше стоит.

Технические характеристики генератора 9402.3701

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9402.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 37.3701 стянут четырьмя винтами между внутренней и наружной шайбами и может заменяться отдельно от передней крышки. Задняя часть генератора 9402.3701 закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки. Контактные кольца генератора (9402.3701) уменьшенного диаметра для понижения окружной скорости вращения и уменьшения износа щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения). Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ, расположенный на выпрямительном блоке генератора 9402.3701 и задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9402.3701 и «В» генератора 37.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы. После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора 9402.3701 («30» генератора 37.3701). Обратное включение приведет к пробою вентилей генератора.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 15 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения

Может для кого-то покажется диким, но очень часто приходится встречать владельцев ВАЗ 2109-2108, которые при первой же неисправности генератора предпочитают не заниматься его ремонтом, а просто заменить устройство на новое. Есть даже и такие, кто не удосуживается проверить износ щеток, а сразу бежит за новым генератором. На самом деле можно выполнить ремонт, то есть заменить заведомо неисправную деталь на новую и все, устройство будет работать еще сто лет!

Для того, чтобы разобрать генератор на ВАЗ 2109-2108, нам понадобится следующий инструмент:

• ключ рожковый или накидной на 17
• головка на 10 и 7 мм
• трещоточная рукоятка
• отвертка крестовая и плоская

Характерные неисправности и способы их устранения

Чтобы не допустить выхода из строя узла, необходимо обеспечить его качественное и своевременное обслуживание. Как видно по фото схемы, узел состоит из множества различных компонентов, поэтому вероятность его поломки при неправильном обслуживании достаточно высока.

Итак, в каких случаях производится ремонт генератора ВАЗ:

1. Не включается контрольная лампа на приборке, при этом узел и все оборудование работает нормально. Вероятнее всего, проблема заключается в обрыве цепи либо перегорании непосредственно самого индикатора. В некоторых случаях причина заключается в плохом контакте диода с проводкой, в этом случае необходимо только зачистить контакты разъема подключения.
2. Индикатор на приборке, а также сами приборы на контрольном щитке не работают. По всей видимости, причиной этому является выход из строя предохранительного элемента, который необходимо будет заменить. Также причина может заключаться в обрыве либо отпайке проводки.
3. Контрольная лампочка горит после запуска двигателя, при этом она пропадает после того, как водитель нажмет на газ. Суть проблемы кроется в том, что генераторный узел не возбуждается при небольших оборотах двигателя, в большинстве случаев это связано с отпайкой резисторных элементов в блоке. Проведите их диагностику и если нужно — заново пропаяйте их.
4. Еще одна неисправность — индикатор продолжает гореть при включенном моторе, при этом стрелка вольтметра на приборке находится в красной зоне. В этом случае причин проблемы может быть несколько. В первую очередь, это может быть проскальзывание ремешка — его необходимо поверить и при необходимости подтянуть. Также причина может заключаться в коротком замыкании либо пробое в диодных элементах обмотки, гораздо реже неисправность проявляется при выходе из строя регулятора напряжения.
5. Еще один признак — индикатор не горит при запущенном двигателе, но стрелка вольтметра на приборке находится в красной зоне. В этом случае сначала нужно произвести диагностику наличия контакта между разъемом регулятора, а также щетками. Если контакт нормальный, то проверьте щетки (они могут зависнуть), а также контактные кольца, для последних актуальна проблема окисления. Помимо этого, причина проблемы может крыться в выходе из строя регулятора напряжения, обычно речь идет об обрыве проводки между контактом и массой. Такие же симптомы появляются в случае короткого замыкания на положительных вентилях выпрямительного элемента.
6. При заведенном двигателе стрелка вольтметра расположена в красной зоне — такой симптом свидетельствует о повреждении регулятора напряжения. В частности, речь идет о коротком замыкании, которое может произойти между массой, а также контактом Ш. Проблему можно будет решить только путем замены регулятора.
7. Если узел работает значительно громче, чем обычно, причин тому может быть несколько. Во-первых, следует проверить работоспособность подшипниковых элементов, а также затянутость гайки шкива. В некоторых случаях громкая работа узла обусловлена скрипом щеток. Сами щетки могут быть некачественными, но возможно, что проблема заключается в попадании пыли на контактные кольца.

Цена вопроса

Цена вопроса в данном случае зависит от производителя.

Генератор автомобилей ВАЗ 2108, 2109, 21099 представляет из себя синхронную, трехфазную электрическую машину, переменного тока с электромагнитным возбуждением. В нем встроен выпрямитель (диодный мост) на кремниевых диодах и электронный регулятор напряжения. Помимо этого имеется ротор – вращающаяся часть генератора и статор – неподвижная часть. Ротор приводится в движение ремнем от шкива на коленчатом валу двигателя. На двигателях ВАЗ 2108, 21081, 21083 ремень клиновой, на 2111 поликлиновой. На ряде автомобилей устанавливались генератора производства Болгарии, Словении, Германии. По своим характеристикам они аналогичны отечественным генераторам, но могут несколько отличаться конструктивно.

На карбюраторных двигателях ВАЗ устанавливается генератор 37.3701

, на двигатель 2111
генератор 9402.3701
. Оба генератора схожи по устройству и характеристикам, различия лишь в величине отдаваемого тока (9402.3701 мощней).
Технические характеристики генератора 37.3701
— Величина отдаваемого тока (при 6000 об/мин -1 и напряжении 13 В) – 55 А
— Величина напряжения – 13.6 – 14.6 В
— Направление вращения ротора – правое
— Максимальная частота вращения ротора – 13000 об/мин -1
— Передаточное отношение двигатель/генератор 1/2.04

Технические характеристики генератора 9402.3701

— Величина отдаваемого тока (при 6000 об/мин -1 и напряжении 13 В) – 80 А
— Величина напряжения – 13.2 – 14.7 В
— Направление вращения ротора — правое

Нормально работающий, исправный, генератор автомобилей ВАЗ 2108, 2109, 21099 и их модификаций выдает напряжение в диапазоне 13.6 В – 14.6 В

. Визуально это можно отследить по вольтметру на щитке приборов, а лучше измерить напряжение вольтметром (мультиметром, автотестером…). Исходя из этого, неисправности генераторов сводятся всего лишь к двум проблемам:

— генератор вовсе не дает зарядный ток

, либо дает его в небольшом объеме (напряжение маленькое – стрелка вольтметра в красной зоне или близко к этому);

— генератор выдает слишком большой зарядный ток

(напряжение выше нормы, стрелка вольтметра валится сильно вправо).

В первом случае аккумулятор недозаряжается и, по прошествии некоторого времени, запустить двигатель будет проблематично. Во втором случае наступает перезаряд аккумулятора и как следствие выкипание его электролита (аккумулятор «кипит»), осыпание пластин и далее окончательный выход из строя.

Желательно иметь хотя бы самый простенький тестер, чтобы с большой долей вероятности диагностировать неисправности генератора. Помимо этого ориентируясь на показания приборов можно так же делать определенные выводы о работоспособности генераторной установки.

В нескольких статьях на нашем сайте приведены наиболее генераторов автомобилей ВАЗ 2108, 2109, 21099 рекомендации по их диагностике и устранению.

Генератор автомобиля предназначен для выработки электроэнергии, и осуществляет подзарядку аккумуляторной батареи. В случае нарушения нормального режима работы электрогенератора на автомобиле, его аккумулятор начинает постепенно разряжаться. И ваш автомобиль далеко не уедет. Все зависит от того на сколько ему хватит заряда аккумуляторной батареи. Выполнить снятие и ремонт генератора ваз 2108 вы сможете самостоятельно. Начинаем ремонт с выявления причины неисправности, чтобы избежать множества ненужных и трудоемких операций. Наша простая и понятная инструкция по ремонту вам в этом поможет.

Порядок разборки и замены деталей генератора на ВАЗ 2109-2108

Итак, первым делом необходимо отсоединить проводок от интеграла со щетками и открутить два болтика крепления, которые показаны на фото:

Затем щетки вынимаются без каких либо проблем, так как больше их ничего не держит. После этого нужно постараться открутить гайку шкива, при этом необходимо удерживать сам шкив от проворачивания. Так как подручными средствами блокировать его не просто, можно сначала открутить все гайки крепления задней крышки, как показано на фотографии ниже:

После этого болты становятся свободными и значит их можно слегка выдавить в обратную сторону. Это нужно для того, чтобы они заблокировали шкив, так как они попадут между лопастями. Более наглядно это видно на приведенной ниже картинке:

Теперь гайка откручивается без проблем, и после этого можно вынимать ее, и шкив соответственно тоже:

После чего вынимаем 4 болта, которые соединяют две части генератора:

Затем плоской широкой отверткой пробуем разъединить составные части устройства, наглядно это показано на фото:

Но также стоит извлечь шпонку, так как она не даст снять крышку:

Теперь можно снимать крышку:

Она может сняться либо отдельно, либо же сразу вместе с ротором. Хотя, ротор можно вынуть потом также без труда:

После чего можно без проблем снимать обмотку:

Чтобы извлечь диодный мост, необходимо вытащить болты его крепления с обратной стороны задней крышки, как это наглядно продемонстрировано на фотографии внизу:

И вынимаем его:

Получается, что весь генератор ВАЗ 2109-2108 полностью разобран на составные части, каждую их которых можно заменить при ее выходе из строя. Более подробный материал по диагностике деталей генератора читайте в следующих статьях этого раздела. Сборка происходит в обратной последовательности.

На автомобили ВАЗ 2109 устанавливаются два вида генераторов. Одну часть «девяток» комплектуют генераторами модели 94.3701, а на другую устанавливают словенские генераторы ААК-5102. У каждого из представленных видов есть свои особенности. Например, словенский генератор ААК-5102 можно заменить генератором 37.3701 отечественного производства, которые обычно устанавливают на ВАЗ 21083-20. Разница между генераторами 94.3701 и 37.3701 заключается лишь в роторе, который приводит генератор к работе, а именно в первом используется поликлиновый ремень, а во втором — клиновый ремень от шкива коленвала движка.

Подключаем провода к генератору на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 в основном применяются два генератора: 37.3701 и его модификации (на карбюраторных двигателях 2108, 21081, 21083), 9402.3701 (на инжекторном двигателе 2111).
Рассмотрим как правильно подключить провода к каждому из этих генераторов (особенности и порядок подключения). Разберем назначение каждого провода. Необходимость в правильном их подключении возникает после снятия-установки генератора с двигателя, либо ремонте электропроводки.

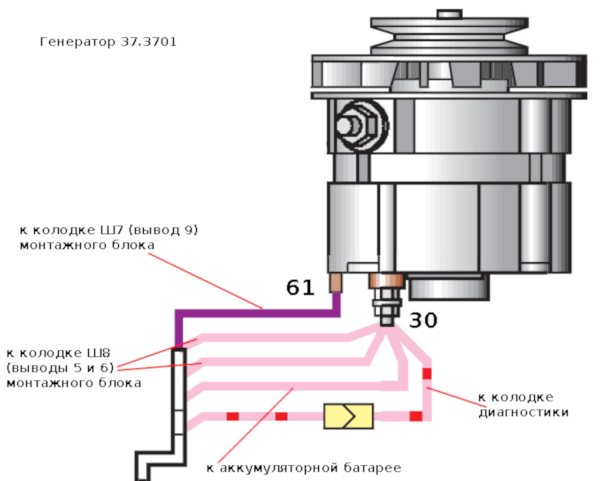

Подключение проводов к генератору 37.3701 автомобилей ВАЗ 2108, 2109, 21099. Назначение проводов.

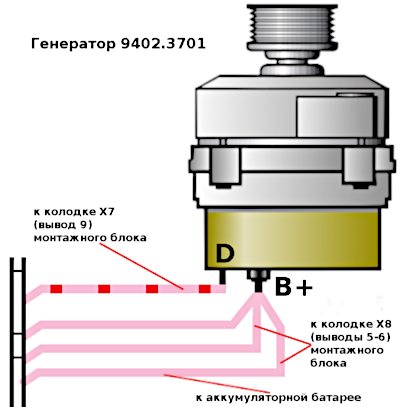

Подключение проводов к генератору 9402.3701 автомобилей ВАЗ 21083, 21093, 21099. Назначение проводов.

Примечания и дополнения

— Полные схемы подключения доступны по следующим ссылкам:

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Устройство генератора ВАЗ 2109.

Генератор 94.3701.

1. кожух
2. вывод «В+» для подключения потребителей
3. помехоподавляющий конденсатор
4. общий вывод дополнительных диодов
5. держатель положительных диодов выпрямительного блока
6. держатель отрицательных диодов выпрямительного блока
7. выводы обмотки статора
8. регулятор напряжения
9. щеткодержатель
10. задняя крышка генератора
11. передняя крышка генератора
12. статор
13. обмотка статора
14. дистанционное кольцо
15. шайба
16. конусная шайба
17. гайка
18. вал ротора
19. передний подшипник вала ротора
20. клювообразные полюсные наконечники ротора
21. обмотка ротора
22. втулка
23. стяжной винт
24. задний подшипник ротора
25. втулка подшипника
26. контактные кольца
27. отрицательный диод
28. положительный диод
29. дополнительный диод
30. вывод «D»

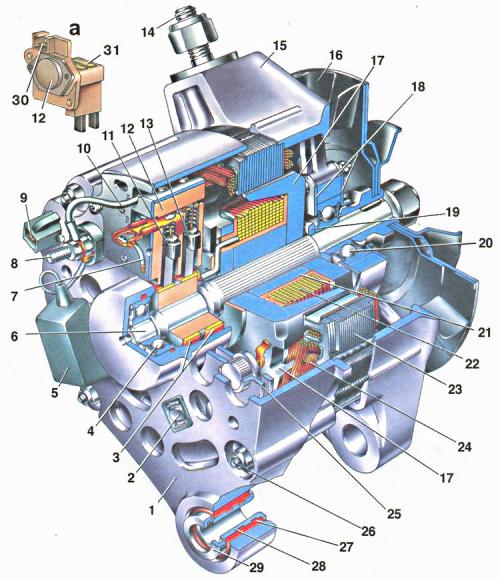

Генератор 37.3701.

• а — регулятор напряжения и щеточный узел генераторов выпуска с 1996 г.

1. болт крепления выпрямительного блока
2. контактные кольца
3. шариковый подшипник вала ротора со сторон» контактных колец
4. конденсатор 2,2 мкФ ±20% для подавления радиопомех
5. вал ротора
6. провод общего вывода дополнительных диодов
7. зажим «30» генератора для подключения потребителей
8. штекер «61» генератора (общий вывод дополнительных диодов)
9. провод вывода «Б» регулятора напряжения
10. щетка, соединенная с выводом «В» регулятора напряжения
11. регулятор напряжения
12. щетка, соединенная с выводом «Ш» регулятора напряжения
13. шпилька для крепления генератора к натяжному устройству
14. крышка генератора со стороны контактных колец
15. крыльчатка вентилятора со шкивом привода генератора
16. полюсный наконечник ротора
17. шайбы крепления подшипника
18. дистанционное кольцо
19. шариковый подшипник вала ротора со стороны привода
20. стальная втулка
21. обмотка ротора (обмотка возбуждения)
22. сердечник статора
23. обмотка статора
24. выпрямительный блок
25. стяжной болт генератора
26. буферная втулка
27. втулка
28. поджимная втулка
29. вывод «В» регулятора напряжения
30. щеткодержатель

Конструкция генератора

Можно выделить несколько составных частей, из которых состоят генераторы, используемые в автомобилях:

1. Ротор — на нем находится обмотка возбуждения.
2. Статор — неподвижная часть, состоит из магнитопровода (изготовлен из трансформаторной стали) и силовой обмотки.
3. Передняя и задняя крышки — в них устанавливаются подшипники, необходимые для свободного вращения ротора.
4. Подковообразный блок выпрямителя — состоит из шести полупроводниковых диодов.
5. Щеточный узел в одном корпусе с регулятором напряжения.
6. Конденсатор — позволяет избавиться от переменной составляющей вырабатываемого тока.
7. Контактные кольца — с их помощью передается ток к обмотке возбуждения ротора.

Чтобы привести в движение ротор, используется клиновый ремень генератора ВАЗ-2108. Он надевается на шкивы коленчатого вала и генератора.

Технические характеристики генераторов ВАЗ 2109.

Наибольшая сила тока отдачи при 13 В составляет 55 А у генератора 37.370 и 80 А у 94.3701.

У 37.370 предельное регулируемое напряжение – 13,6-14,6 В, а передаточное отношение двигатель-генератор – 1:2,04. У его аналога — генератора 94.3701 предельное регулируемое напряжение равно 13,2-14,7 В, а передаточное отношение двигатель-генератор – 1:2,4.

Помимо технических характеристик в этих моделях ВАЗовского генератора имеются отличия и в размере контактных колец: в 94.3701 кольца имеют меньший диаметр, нежели у 37.3701. Сделаны они так для продления срока службы щеток и уменьшения окружной скорости вращения.

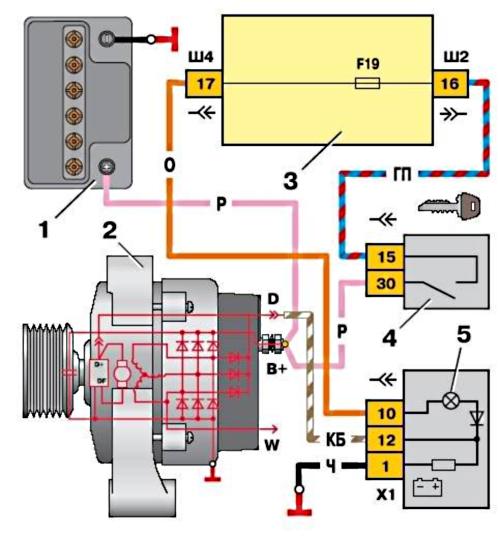

Принцип работы устройства и его схема

Электрогенератор выполняет роль автономного источника энергии в любом автомобиле, он предназначен для равномерной подпитки аккумулятора. Если генератор выходит из строя или изнашивается, аккумулятор перестает получать необходимое количество энергии и не может обеспечить стабильную работу технической составляющей машины.

Как только его заряд иссякает, транспортное средство глохнет. Завести машину после подобного — это не самая простая задача. Для получения визуального представления о работе электрогенератора потребуется его схема. Схема генератора ВАЗ 2108 представлена на рисунке. На ней пронумерованы все элементы, которые имеют важное значение в работе устройства.

1. Электрогенератор.
2. Минусовый диод.
3. Запасной диод.
4. Плюсовый диод.
5. Лампа управления разряда аккумулятора.
6. Приборный блок.
7. Вольтметр.
8. Монтажный блок.
9. Резервные резисторы по 100 Ом.
10. Реле зажигания.
11. Питание зажигания.
12. Батарея аккумулятора.
13. Конденсатор.
14. Роторная обмотка.
15. Контроллер напряжения (есть только в моделях автомобиля, выпускавшихся до 1988 г.).

Схема генератора ваз 2108. 1 — генератор; 2 — отрицательный диод; 3 — дополнительный диод; 4 — положительный диод; 5 — контрольная лампа разряда аккумуляторной батареи; 6 — комбинация приборов; 7 — вольтметр; 8 — монтажный блок; 9 — дополнительные резисторы по 100 Ом, 2 Вт; 10 — реле зажигания; 11 — выключатель зажигания; 12 — аккумуляторная батарея; 13 — конденсатор; 14 — обмотка ротора; 15 — регулятор напряжения

Электрический генератор на ВАЗ 2108 располагается под капотом машины, он функционирует при помощи специального ремня. Основными причинами выхода из строя оборудования являются:

• износ щеток;
• поломка заряжающего реле;
• неисправность диодного моста;
• стопор подшипников роторного вала.

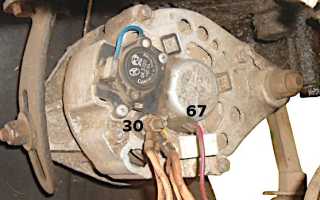

Схема подключений генератора модели 37.3701.

При повороте ключа зажигания напряжение для включения генератора подключается к выводу через контрольную лампочку и резисторы. После того, как движок запущен, напряжение поступает в обмотку возбуждения от трех вентилей, присутствующих на выпрямительном блоке. При этом контрольная лампочка не горит, так как через нее не проходит ток. Основное напряжение подается на вывод регулятора непосредственно от вывода генератора.

С 1996 года в генератор модели 37.3701 внесли изменения, а именно изменили устройство регулятора и щеткодержателя. С этого момента регулятор напряжения находится в металлическом корпусе с прикреплен к щеткодержателю. То есть они стали неразборными.

Помимо рассмотренной модели генератора на автомобилях ВАЗ 2109 можно увидеть еще генераторы немецкие, болгарские и, как упоминалось выше, словенские. Их всех можно заменить на 37.3701. Отличия, конечно, есть, но они небольшие и связаны с самой конструкцией генератора, а по техническим данным и размерам они одинаковы.

1. аккумуляторная батарея
2. генератор
3. монтажный блок
4. дополнительные резисторы по 100 Ом, 2 Вт
5. выключатель зажигания
6. реле зажигания
7. комбинация приборов
8. контрольная лампа разряда аккумуляторной батареи

Как проверить генератор?

Чтобы проверить работоспособность узла в своем автомобиле, нужно выполнить следующие действия:

1. При помощи вольтметра произвести диагностику напряжения на клеммах АКБ. Когда двигатель запущен, а генераторный узел работает нормально, этот параметр должен составлять около 13.8-14.5 вольт.
2. Попробуйте на заведенном двигателе приложить ладонь к корпусу узла, вам нужно прочувствовать вибрацию. Если вибрация имеется, вы ее сразу заметите. Причем она может быть обусловлена износом подшипниковых деталей.
3. Также нужно произвести диагностику натяжения ремешка устройства, при этом мотор должен быть отключен. Нажмите пальцем на ремешок — прогиб должен быть не более 1.5 см (автор видео — Вячеслав Ляхов).

Схема подключения генератора ваз 2109 (94.3701.).

Для запуска генератора 94.3701 после включения зажигания напряжение подходит к выводу регулятора, проходя через контрольную лампочку — она расположена на приборной панели. После включения зажигания данная лампочка должна загореться, а после запуска движка — погаснуть, если, конечно, генератор ВАЗ 2109 работает исправно. Кстати, если контрольная лампочка горит слишком долго, ярко или, наоборот, в половину накала, то это значит, что в работе генератора есть какая-то проблема.

После запуска мотора обмотка возбуждения получает напряжение от трех дополнительных вентилей, находящихся на выпрямительном блоке генератора.

1. аккумуляторная батарея
2. генератор
3. монтажный блок
4. замок зажигания
5. контрольная лампа заряда аккумуляторной батареи, расположенная на панели приборов

Демонтаж генератора

Прежде всего, требуется отключить батарею, чтобы полностью обесточить электросеть автомобиля.

• отключают от генератора все провода;
• ослабляют гайки, удерживающие его на месте;
• прибор приподнимают и снимают ремень;
• полностью откручивают винты фиксирующей планки от блока цилиндров;
• под мотором находятся болты, крепящие кронштейн – их требуется удалить;
• генератор вынимают.

Рере регулятор Ваз 2109

1 – щеткодержатель, 2 – щетки, 3 – регулятор напряжения

Диагностика реле регулятора генератора Ваз 2109

Проверьте исправность регулятора напряжения Ваз 2109. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В: “ ” на клемму, а “–” на “массу” щеткодержателя. Контрольная лампа должна загореться

Внимание!

Независимо от модели генератора ВАЗ 2109 необходимо всегда помнить одно важное правило: «минус» аккумулятора должен быть всегда соединен с «массой», а «плюс» — с зажимом генератора. При неправильном подсоединении будет вызвано повышенное напряжение через вентиля, и они повредятся.

Также запрещено включать генератор без аккумулятора, так как это спровоцирует кратковременное перенапряжение на выводе генератора, которое приведет к повреждению регулятора и, как следствие этого, к неисправностям электронных устройств в сети автомобиля.

Устройство ВАЗ 2108, как и любого другого транспортного средства, предполагает запитку электрических цепей от аккумуляторной батареи. Чтобы аккумулятор постоянно находился в исправном состоянии и не подвел вас в самый неподходящий момент, в паре с ним всегда подключается генератор. Аккумулятор особенно важен в момент зажигания двигателя, в процессе же езды, когда машина развивает достаточные обороты, питание всей электрической схемы осуществляется от генератора.

Когда становится вопрос о подключении дополнительных мощных электроприборов к автомобилю — очень важно согласовать их нагрузку с допустимой мощностью генератора. Для этого важно знать его технические характеристики. А если внезапно загорается индикация отсутствия заряда АКБ — без понимания того, как устроена электрическая схема зарядки, регулятора напряжения и зажигания лучше под капот даже и не заглядывать.

Особенность работы генератора

Обязательное условие функционирования любой генераторной установки — это наличие магнитного поля. Причем оно не обычное должно быть, а подвижное. В первый год изучения физики в школе рассматриваются магнитные поля, как они возникают и их особенности.

Если поднести к рамке из какого-нибудь проводника постоянный магнит, то никаких изменений не произойдет. Но если принудительно вращать рамку или магнит, то на краях проводника появится разность потенциалов. Именно этот принцип заложен в генераторах переменного тока.

Краткий обзор модели

Следуем понимать, что электрическая схема подключения генератора подобна как в отечественных автомобилях, так и иномарках и включает в себя стандартный набор компонентов:

• генератор представляет собой трехфазную электрическую машину, вырабатывающую, соответственно, трехфазный электрический ток, преобразовывая механическую энергию в электрическую;
• в качестве устройства для преобразования переменного напряжения в постоянное используется, как правило, трехфазный диодный выпрямитель, соединенный согласно схеме Ларионова;
• для защиты аккумулятора от перенапряжений (напряжение генератора напрямую зависит от числа оборотов двигателя) в схеме используется регулятор напряжения;
• об исправности схемы зарядки можно судить по индикаторной лампочке на панели приборов;
• наконец, ключ зажигания и работающее с ним в паре электрическое реле необходимо для включения генератора и других электроприборов в автомобиле (именно поэтому не стоит оставлять надолго включенным зажигание в машине, поскольку схема зарядки также потребляет ток даже когда авто просто стоит на месте).

Ротор генератора является подвижным конструктивным элементом электрической машины, ток к нему подводится через специальный коллектор, по которым ездят графитовые щетки. Если схема зарядки генератора ВАЗ 2108 неисправна, подтверждением чего служит соответствующая индикация на панели приборов, — в первую очередь следует проверить состояние щеток. Вторыми по рейтингу возможных проблем идут механические неисправности. Речь идет о подшипниках роторного вала и ослабленном передаточном ремешке.

Возвращаясь к тому, как работает электрическая схема, отметим, что подвести вас может и регулятор напряжения. Чтобы проверить данный конструктивный элемент — подключите к токосъемным щеткам регулятора контрольную лампу либо мультиметр, выставленный на измерение постоянного напряжения в пределе до 20 В, отрицательную клемму АКБ подключаете на массу регулятора и на вывод Б (В) подаете +12В. Если по аналогии запитать устройство напряжением выше 15 В, то контрольная лампочка не загорится.

Если ни одна из вышеописанных рекомендаций не помогает — следует снимать сам генератор, проверять диодный выпрямитель, а также состояние обмоток статора и ротора. Для этой цели вам не лишним будет знать технические характеристики устройства на ВАЗ 2108 и возможные его исполнения. Подробнее читайте в следующем разделе статьи.

Как демонтировать генератор

Чтобы замена генератора ВАЗ 2108 прошла максимально быстро, вам потребуется наличие проникающей смазки. Причина ее необходимости кроется в самом нижнем креплении. Болт расположен на уровне поддона двигателя. К сожалению, не всегда на машине имеется грязезащитный щиток. А даже если он и стоит, то влага и пыль попадают на резьбовое соединение. Поэтому его нужно обильно обработать проникающей смазкой, после чего дать отстояться хотя бы с полчаса. Этого времени достаточно, чтобы произошло размокание всей ржавчины и грязи на резьбе.

Если давно не снимался генератор, то лучше этой же смазкой обработать и верхнюю гайку. После такой небольшой подготовки выкручиваете с верхней шпильки гайку полностью. При помощи накидного и торцового ключей выкручиваете нижний болт. Желательно проводить эту работу снизу автомобиля, так намного удобнее будет. Вполне возможно, что болт туго начнет выходить. Для того чтобы его вытянуть, вам потребуется воспользоваться болтом или шпилькой чуть меньшего диаметра. Заметьте, что все эти работы должны проводиться при отключенной аккумуляторной батарее. Все провода, которыми проведено подключение генератора ВАЗ 2108, также требуется отсоединять.

Генератор ВАЗ 2108, особенности конструкции и технические характеристики

Самый распространенный тип генератора, который можно встретить на ВАЗ 2108 — это модель серии 37.3701. Основной его параметр — отдаваемый ток. В нашем случае максимальная нагрузка ограничена 55 А (при 5000 об/мин). Максимальное регулируемое напряжение — 14,6 В. Передаточное отношение от двигателя к генератору имеет множитель 2,04.

Некоторые транспортные средства серии ВАЗ 2108 комплектуются генератором модели 94.3701. Аналогичный ему можно встретить на автомобиле ВАЗ 2111. Данная электрическая машина куда мощнее базовой комплектации “Восьмерки” и может выдавать ток до 80 А в нормальном режиме работы при 5000 об/мин. Передаточное отношение от двигателя к генератору имеет множитель 2,4. Словенский вариант данного устройства маркируется как ААК-5102, полностью взаимозаменяем, но имеет несколько другую внутреннюю компоновку деталей.

Механическое усилие от коленвала силового агрегата передается на вал генератора при помощи клинового (для 37.3701) либо поликлинового (для 94.3701) ремешка. Узнать о том, какой именно генератор установлен у вас можно либо из паспорта на автомобиль, либо прочитав бирку на самом устройстве. Если ни один из представленных вариантов не представляется возможным — помочь вычислить “товарища” вам помогут на СТО на специальном испытательном стенде.

Как установить новый генератор

Монтаж нового генератора производится в обратной последовательности. Внимательно посмотрите на состояние нижнего болта. Если на нем имеются повреждения резьбы, то лучше замените его. Вам же окажется проще впоследствии проводить ремонт генератора. Особое внимание при установке уделяйте натяжению ремня. Если он окажется недостаточно натянутым, то ваш аккумулятор будет плохо заряжаться. А если же сильно натянуть ремень, то произойдет разрушение подшипника в передней крышке. В итоге вы получите неприятный свист при работе двигателя. И причина тому — появление люфтов в подшипнике. Установка генератора на ВАЗ 2108 должна производиться так, чтобы не возникло даже малейших перекосов.
