Как правильно прокачать сцепление на ВАЗ-2106

Автомобиль ВАЗ-2106 оснащен сцеплением, в конструкции которого имеется гидравлика, в связи с чем его периодически следует прокачивать. Подобное происходит из-за того, что при эксплуатации машины в систему может попасть воздух. Это, в свою очередь, приводит к ее разгерметизации, сбоям в работе и ненужным последствиям, которых при своевременном ремонте можно избежать. Среди других причин, по которым воздух попадает в систему, может быть замена некоторых элементов или проведение ремонтных работ. После таких мероприятий обязательно следует осуществлять проверку, а также устранять выявленные дефекты. В ином случае это приводит к поломке трансмиссии.
Для правильного проведения прокачки сцепления необходимо иметь в наличии следующие материалы:

• тормозная жидкость;
• резиновый шланг;
• набор слесарных инструментов;
• чистая пластиковая емкость;
• ветошь.

Проводить такую работу рекомендуется в яме или на эстакаде.

Также следует отметить, что если прокачка сцепления проводится непосредственно после смены тормозной жидкости, то в обязательном порядке необходимо прочистить сливной штуцер основного цилиндра сцепления.

Прокачка сцепления, несколько способов.

Как отрегулировать привод сцепления.

Не работает КПП. Как правильно прокачать сцепление ваз 2101-07 классика

Подготовка к прокачке системы сцепления ВАЗ 2106

Прокачка сцепления не отличается особой сложностью, поэтому ее можно произвести самостоятельно. Для этого необходимо заранее подготовить необходимые предметы, а также заручиться поддержкой друга или родственника для оказания помощи: так вам удастся соблюсти методику выполнения работ и справиться с задачей быстрее.

Прокачка сцепления проводится на эстакаде или на яме. Перед процедурой подготовьте:

• новую тормозную жидкость (ТЖ)
• резиновую трубку
• прозрачную емкость, которую необходимо предварительно наполнить тормозной жидкостью
• ключ на 8 мм.

Как прокачать ПГУ. Или как прокачать сцепление.

Инструкция по прокачке сцепления ВАЗ-2106

1. Для начала на штуцерное отверстие надевается шланг (диаметром они должны совпадать), предварительно очистив его от пыли и грязи.
2. Далее противоположную сторону шланга необходимо установить в бак, в которую будет выливаться уже использованная тормозная жидкость.

Примечание: резиновый шланг на патрубок нужно надевать с запасом, чтобы он не слетал.

1. На следующем этапе владельцу автомобиля ВАЗ-2106 потребуется помощь напарника, поскольку необходимо несколько раз выжать педаль сцепления, при этом с некоторым промежутком во времени.
2. После того как ход педали начнет затрудняться, нужно остановиться и держать ее в таком положении.
3. Владелец авто, в свою очередь, должен в это время ослаблять патрубок до тех пор, пока по шлангу не начнет стекать тормозная жидкость (если в ней будут замечены пузырьки, это говорит о том, что в системе присутствует воздух).
4. Когда начнет выходить влага, можно заметить, что сцепление начинает проваливаться. После того как оно углубится до упора, можно закрутить штуцер обратно.
5. В это время помощник опять должен начать выжимать сцепление.
6. Действия необходимо повторять до тех пор, пока в выходящей тормозной жидкости не исчезнут все пузырьки.
7. Во время выполнения прокачки можно заметить, что уровень жидкости понижается. В этом нет ничего страшного, ее просто необходимо доливать по мере надобности.

Примечание: нужно следить за тем, чтобы ТЖ не понижалась ниже отметки 10 миллиметров от дна. В ином случае в системе опять появится воздух, а это значит, что всю работу придется повторять снова.

1. Далее понадобится проверить уровень тормозной жидкости и при необходимости долить ее до горловины.
2. Затем закрутить заглушку бачка ВАЗ-2106, открепить шланг и завинтить штуцер.

На данном этапе прокачку сцепления можно считать завершенной, однако не стоит сразу выезжать на оживленную трассу. Следует немного проехаться по дороге без наличия других автомобилей.

При такой проверке необходимо обратить внимание: чтобы в то время как включена задняя скорость, а педаль выжата до упора, не было скрежета шестеренок или других лишних шумов. Ситуация, когда такие звуки, шумы или скрип имеют место, говорит о том, что работа проведена не совсем правильно, и в системе остался воздух. Соответственно, всю процедуру придется повторить.

В завершение необходимо сказать, что прокачку сцепления, как и все другие необходимые проверки и ремонтные работы, нужно проводить качественно и вовремя. Все это влияет на правильное функционирование автомобиля, а также от этого зависит безопасность не только водителя, но и тех, кто находится рядом с ним.

Руководство

Важно! Если вы прокачиваете гидравлический привод сцепления после смены жидкости, то сначала нужно осуществить чистку сливного штуцера основного цилиндр сцепления от грязи и пыли.

Это делается при помощи щетки, в которой вместо щетины применяется стальная проволока.

На стенде показан принцип прокачки сцепления.

Все необходимое для операции

Работы по прокачке сцепления на ВАЗ 2106 необходимо проводить на эстакаде или яме. Также потребуется помощь напарника.

Из инструментов нам понадобится:

• тормозная жидкость;
• резиновый шланг;
• емкость;
• ключ на 8.

Лучший вариант для ВАЗ 2106 — Нева М

Алгоритм действий

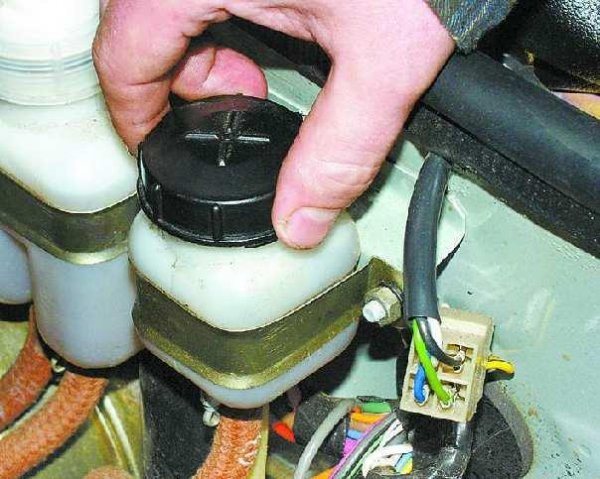

Бачок для заливки

1. Первым делом заливаем свежую жидкость в бачок ВАЗ 2106 до нижней отметки горловины.
2. Теперь нужно чуть ослабить штуцер, который находится на рабочем цилиндре.
3. Далее нужно надеть на него шланг.
4. Другой конец опускаем в емкость (желательно чтобы она была прозрачная) в которой находится оставшаяся водянистость.
5. На этом этапе понадобится участие вашего напарника. Необходимо, чтобы он понажимал педаль, пока не начнет затрудняться ее ход.
6. Далее он должен держать педаль в этом положении.
7. Вам же нужно понемногу ослаблять штуцер. В это время по шлангу начнет выходить жидкость.
8. Если в выходящей вы увидите пузырьки, то это означает, наличие воздуха в системе.
9. Когда начнет выходить влага, можно заметить, что сцепление проваливается.
10. Дождитесь когда оно полностью провалится и закрутите штуцер.
11. В это время ваш напарник снова должен начать прокачивание.
12. Повторяйте это покуда в выходящей, не будет пузырьков.
13. Вовремя работы естественно упадет уровень жидкости. Поэтому ее необходимо доливать.
14. Следите, чтобы жидкость не опускалась ниже десяти миллиметров от дна. Если уровень упадет слишком низко, то в системе снова окажется воздух и работу придется повторять снова.
15. После завершения работы нужно провести проверку уровня.
16. При необходимости доливаем до нижней отметки горловины.
17. Закручиваем заглушку бачка ВАЗ 2106.
18. Отсоединяем шланг.
19. Закручиваем штуцер.

Запрос вернул пустой результат.
На этом работа может считаться завершенной и нужно немного проехать, чтобы убедиться, что все сделано правильно.

В первую очередь проследите, чтобы при полностью выжатой педали и включении задней скорости не было никакого скрежета шестеренок. Если такой все-таки слышен, то это значит, что воздух остался в системе и все работы придется повторить.

Извините, в настоящее время нет доступных опросов.

Как можно одному прокачать сцепление на ВАЗ-2106

Необходимость в прокачке гидропривода сцепления на ВАЗ-2106 возникает не очень часто. Тем не менее иногда владельцам «шестерок» все-таки нужно проделать данную процедуру. Следует сразу же отметить, что ничего особо сложного здесь нет. Прокачивать сцепление нужно по такому же алгоритму, что и тормоза. Наверняка все автолюбители хотя бы раз в жизни делали это. Поэтому посещать автосервис в данном случае точно нет необходимости. Много времени у вас это не займет, да и каких-то специальных навыков здесь не требуется.

Как правильно прокачать сцепление на автомобиле ВАЗ-2106

Прежде чем приступать к какой-то работе, нужно знать последовательность действий. Иными словами, необходимо понимать, что и в какой последовательности выполняется. Прокачивать сцепление на «шестерке» также следует в соответствии с определенным алгоритмом действий. Впрочем, как уже говорилось выше, здесь действительно нет ничего сложного.

Для начала давайте напомним, когда именно нужно проводить такую процедуру, как прокачка сцепления. Делать это нужно в случае наличия в системе воздуха. Его-то как раз и следует оттуда удалить. Попадает воздух в гидросистему механизма из-за ослабшей затяжки резьбовых соединений, или же из-за проблем с самими трубопроводами.

Для того чтобы прокачать сцепление на ВАЗ-2106, вам понадобится минимальный набор:

• гаечные ключи;
• тормозная жидкость и емкость для ее слива;
• шланг, диаметр которого совпадает со сливным штуцером;
• упор для фиксации педали сцепления.

Последний понадобится в том случае, если вы осуществляете процедуру прокачки самостоятельно. Идеальный вариант здесь, конечно, попросить кого-то о помощи. Второй человек будет выполнять очень простую работу – нажимать на педаль сцепления, и по команде удерживать ее в выжатом положении. Однако при наличии упора вполне можно справиться и одному.

Следует отметить один момент. Перед тем как приступать непосредственно к прокачке, нужно предварительно отрегулировать сцепление.

В ином случае вы просто не сможете убрать из системы воздух. Все дело в том, что при отсутствии свободного хода толкателя поршня главного цилиндра осуществление данной процедуры невозможно по чисто техническим причинам. Это объясняется особенностями конструкции. Поршень и толкатель здесь являются, по сути, зазорным клапаном, который будет закрыт при отсутствии свободного хода. Также невозможно осуществить процедуру прокачки и при неисправности оттяжной пружины. Педаль в таком случае станет просто заедать при переходе в крайнее верхнее положение.

Как прокачать сцепление ВАЗ 2107

Прокачка сцепления нужна после проникновения в систему воздуха и из-за механического износа агрегатов. Она также необходима, если во время регулировки системы не удалось достичь качественного примыкания компонентов.

Спустя некоторое время после начала эксплуатации машины прокачка сцепления ВАЗ 2107 должна быть произведена обязательно. Дело здесь не в особенностях использованных деталей, а в принципе работы механизма.

Прокачка сцепления на автомобилях ВАЗ 2106, 2107

На автомобилях с механической коробкой наибольшее распространение получило сухое однодисковое сцепление. На автомобилях семейства ВАЗ используется именно такое сцепление – состоящее из ведомого и ведущего диска, выжимного подшипника, и привода.

Конструктивно элементы сцепления практически одинаковы, а вот приводы на ВАЗах могут быть нескольких видов – на авто, относящихся к семейству «Классика» (ВАЗ-2101 – ВАЗ-2107) используется гидравлический привод, а начиная с модели ВАЗ-2108 стали устанавливать тросиковый привод.

И если тросиковый привод конструктивно очень прост – имеется только трос, соединяющий педаль сцепления в салоне с вилкой, воздействующей на выжимной подшипник, то с гидравлическим приводом все несколько сложнее.

Прокачка сцепления ВАЗ 2106, 2107, 2105, 2101 без помощника

Для того чтобы прокачать сцепление на ВАЗ 2106 самостоятельно, помимо необходимого несложного инструментария, понадобится определенный опыт ремонтных работ. Классические модели ВАЗ славятся именно простотой конструкции – многие работы вполне возможно провести самостоятельно.

Когда и зачем нужно прокачивать сцепление

Устройство сцепления на классических автомобилях семейства ВАЗ за многие годы не претерпевало кардинальных изменений и оставалось практически в первозданном состоянии. Именно поэтому, вне зависимости от заднеприводной модели, процесс удаления излишнего воздуха в системе идентичен.

В процессе эксплуатации сцепление, как и иные агрегаты автомобиля, подвергается естественному износу, который заключается в появлении микротрещин, изнашивании резинотехнических материалов, растрескивания пластика. Ответственной деталью в системе сцепления является главный рабочий цилиндр. В его баке располагается специальная жидкость, по своему составу идентичная тормозной жидкости. Данное вещество отвечает за приведение в действие механизма выключения сцепления посредством гидравлического давления. Однако со временем в систему под воздействием как внешних, так и внутренних факторов начинает поступать воздух, который приводит к образованию воздушной пробки.

Конструкция и принцип работы сцепления

Педаль сцепления посредством штока соединена с главным цилиндром сцепления. Тот же шток выполняет роль поршня в этом цилиндре. Имеется и рабочий цилиндр – установлен он на картере сцепления. Поршень этого цилиндра связан с выжимной вилкой.

Усилие от ноги водителя передается посредством жидкости, поэтому цилиндры сцепления связаны между собой трубопроводом.

В главный цилиндр жидкость подается из бачка. В качестве рабочего элемента выступает обычная тормозная жидкость.

Действует все это так: водитель нажимает на педаль сцепления, шток заходит в главный цилиндр и выталкивает жидкость из него.

Чтобы жидкость не пошла обратно в бачок, поршень перекрывает штуцер подачи из бачка.

Поскольку жидкость не сжимается, она движется по трубопроводу и начинает давить на поршень в рабочем цилиндре. Этот поршень выходит и толкает вилку, а та – воздействует на выжимной подшипник.

После отпускания педали пружина вилки задвигает поршень в рабочий цилиндр обратно, и жидкость возвращается в главный цилиндр.

Такая схема вроде и проста, но не всегда может быть надежной. Если внутрь системы привода попадет воздух – эффективность срабатывания сцепления упадет.

Пузырьки воздуха в системе при возникновении давления будут сжиматься, это приведет к тому, что полное усилие передаваться не будет.

Из-за этого даже при полностью выжатой педали выход штока рабочего цилиндра будет неполным, вилка до конца не выжмет подшипник – в итоге сцепление «ведет».

Последовательность мероприятий по прокачке сцепления

1. Начальные действия подразумевают использование резинового шланга, который подсоединяется к штуцерному входу. В соответствии с диаметром последнего, подбирается размер шланга. Прежде чем вставлять шланг, рабочую зону нужно тщательно подготовить. В подготовку входит очистка входа от различного рода загрязнений, возникающих в процессе эксплуатации. Противоположный конец шланга необходимо поместить в ёмкость для слива отработавшей жидкости. Чтобы соблюсти меры безопасности, необходимо добиться хорошего крепления шланга и штуцера. Поэтому диаметр шланга подбирается в соответствии с этими требованиями.
2. Проведение мероприятий по прокачке сцепления требует наличие помощника. Помощник, находясь в салоне автомобиля, должен в количестве 5 раз проработать педаль сцепления. Между качками должен быть небольшой временной интервал, равный 5 с, не меньше. Может возникнуть ситуация, при которой педаль, вдавленная в пол, не принимает исходное положение. Здесь необходимо принудительное возвращение.
3. В момент вдавливания педали сцепления в пол, должно быть осуществлено откручивание сливного штуцера. Для отвинчивания используется гаечный ключ рожкового типа. Здесь стоит отметить, что полное выкручивание штуцера не требуется. Такой способ позволяет выпустить воздушные массы. В процессе их выхода слышен характерный звук.
4. По завершению выхода воздушных масс, которое отметиться прекращением звуковых сигналов, отдаётся команда, требующая возвращения педали в исходное положение. Педаль просто отпускается. После этого, один из занимающихся гидросистемой, закручивает штуцер. Специалисты автомобильных мастерских, проводя подобные операции, отмечают, что педаль сцепления становится более упругой, по мере последовательного процесса откручивания и закручивания штуцера. Достигнув необходимого давления в педали, работа может считаться завершённой.
5. В основном, опустошение бачка сцепления, в котором хранится тормозная жидкость, происходит не в значительных размерах. Тем не менее, контроль уровня жидкости необходим. Уменьшение уровня до 1 см от нижней отметки ёмкости привода не допустимо.
6. Последующие действия заключаются в создании требуемой затянутости устройства, достигающей максимального значения и с последующим удалением шланга. Большинство владельцев автомобилей, проводя операцию впервые, упускают из внимания ситуацию, при которой в шланге остаётся определённое количество жидкости. Эти остатки необходимо слить обратно в бак.
7. Проделав вышеуказанную работу, необходимо восстановить требуемый уровень ТЖ, долив её в специальный бак. Закрутив крышку с небольшой силой, используется ветошь, чтобы удалить подтеки, возникшие в процессе работы. Визуальный осмотр системы, до её запуска, является оправданной мерой безопасности, которую рекомендуют проделывать большинство опытных специалистов. Только после этого можно запускать двигатель, и анализировать деятельность ремонтируемого узла. Проверка подразумевает не только визуальный осмотр, но и переключение передач, в обязательном порядке.
8. Заключительным этапом является оценка качества системы. Внимание уделяется толкателю поршня. В процессе выжимания педали сцепления, если работа по его прокачке была выполнена в соответствии с должными нормами, ход поршня составляет в среднем 27 мм. В случае не соответствия стандартным параметрам, проводится регулировка.

Подводя итоги, хотелось бы отметить, что прокачка сцепления очень важна, так как стабильное функционирование этого узла определяет безопасное движение в процессе эксплуатации автомобиля.

Симптомы и причины неисправности

Симптомов завоздушивания гидропривода сцепления не так уж и много – затрудненное переключение передач, хруст зубьев шестерен при переключении, особенно при включении задней передачи, послабление усилия для выжима педали сцепления.

Зачастую причиной завоздушивания является падение уровня рабочей жидкости ниже минимального значения, воздух в таком случае попадает через штуцер в главный цилиндр.

Возможно, что жидкость начала из системы подтекать из-за не плотности соединения трубопроводов, или их повреждения, течь может появиться из-под уплотнительных колец цилиндров из-за износа.

Может быть даже такой вариант, когда засорилось отверстие в крышке бачка. Это отверстие нужно для выравнивания давления в бачке.

И если оно засорилось внутри системы при работе возникает разрежение, из-за чего через уплотнительные кольца проникает воздух.

Ну и, естественно, после ремонтных работ, связанных со сцеплением и его приводом, система будет завоздушена.

Для восстановления работоспособности привода и удаления пузырьков воздуха, следует произвести прокачку системы.

Данная операция во многом сходна с прокачкой тормозной системы. Но перед началом выполнения работ следует выявить причину завоздушивания.

Поэтому перед началом работ следует тщательно осмотреть все элементы привода на наличие подтеков. Если таковые обнаружены, то их нужно вначале устранить.

Необходимый инструмент

Затем можно непосредственно переходить к процессу прокачки. Для этого понадобиться:

• Ключ рожковый или накидной на 8;
• Емкость для слива (с небольшим количеством жидкости);
• Новая жидкость;
• Силиконовая прозрачная трубка;
• Ветоши.

Это и все требуемое оснащение.

Интересным является тот факт, что при одинаково используемых приводах на разных моделях «Классики» процесс прокачки отличается, поэтому дальше будут описаны способы прокачки гидропривода на автомобилях ВАЗ-2106 и ВАЗ-2107.

Прокачка сцепления на ВАЗ-2106

Вначале прокачаем сцепление на ВАЗ-2106.

Для удобства работ авто лучше загнать на яму или эстакаду. Дополнительно потребуется сторонняя помощь.

Перед началом работ нужно отчистить от пыли бачок, проверить уровень жидкости и долить ее при надобности.

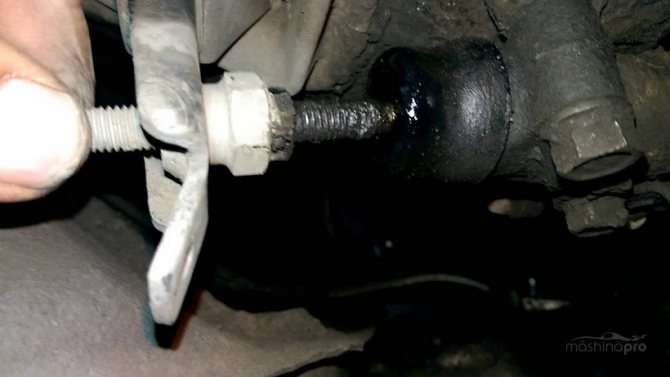

Штуцер прокачки сцепления, располагающегося на рабочем цилиндре, его следует очистить. Затем с этого штуцера снимается защитный колпачок, и на него надевается трубка. Второй конец ее нужно опустить в емкость для слива.

Перед началом прокачки желательно сразу проверить возможность откручивания штуцера, часто он в своем посадочном месте сильно закисает, и сорвать его с места достаточно трудно.

Если сорвать с места штуцер удалось, нужно его обратно затянуть. После этого помощник накачивает систему, резко нажимая 4-5 раз на педаль, после чего ее удерживает.

Штуцер отворачивается на пол-оборота, после чего по трубке будет стекать жидкость с пузырьками воздуха. Как только жидкость течь прекращает, штуцер нужно затянуть.

После нужно несколько раз повторить процесс накачки и слива жидкости, периодически проверяя уровень в бачке.

Важно добиться, чтобы по трубке стала стекать жидкость без пузырьков, после чего штуцер окончательно затягивается и на него надевается колпачок.

Прокачка сцепления автомобиля ВАЗ 2107

Для качественной работы сцепления необходимо, чтобы в системе отсутствовал воздух. В статье описано, как прокачать сцепление на ВАЗ 2107, а также есть видео, в котором можно увидеть весь процесс.

Пошаговая инструкция

Прокачку сцепления на ВАЗ 2107 следует выполнять после различных ремонтных работ, проводимых с гидроприводом или после замены рабочей жидкости, в этих случаях может попасть воздух в систему. При его наличии в гидроприводе не полностью отключается сцепление из-за чего туго переключаются передачи.

Что понадобится?

Для проведения работ автомобиль нужно будет установить на эстакаду или смотровую канавку. Перед работами следует приготовить:

• новую тормозную жидкость (ТЖ);
• прозрачную емкость для слива ТЖ;
• шланг длиной от 0,5 до 1 метра;
• гаечный ключ на «8».

Во время проведения процедуры понадобится помощник.

Этапы

Перед выполнением работ следует проверить целостность шланг и герметичность соединений на ВАЗ 2107, нигде не должно быть никаких потеков.

1. Сначала нужно налить в приготовленную емкость ТЖ.
2. Процедура осуществляется с помощью штуцера прокачки сцепления, который расположен на корпусе рабочего цилиндра. На него нужно снять защитный колпачок и надеть резиновую трубку.
3. Нижний конец трубки нужно опустить в емкость с ТЖ и следить, чтобы он находился постоянно ниже уровня жидкости в емкости.
4. Тормозную жидкость следует также налить в расширительный бачок.

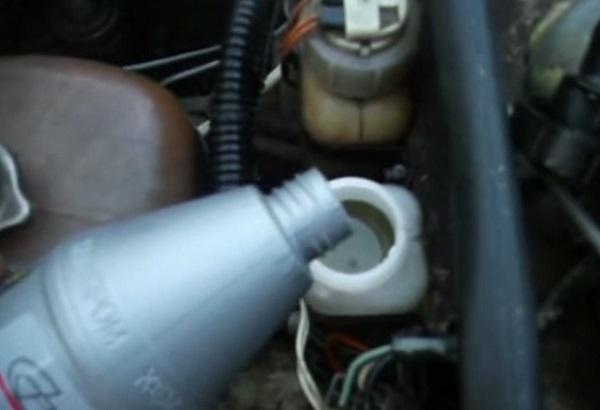

Заливаем ТЖ в бачок Далее необходимо ослабить штуцер, открутив его на пол-оборота.

Ослабляем ключом прокачной штуцер В это время помощник по команде несколько раз нажимает педаль сцепления (ПС) с интервалом 2-3 с и затем удерживает ее нажатой.

Нажимаем на ПС до упора

• Через шланг из трубки должна вытекать жидкость с пузырьками воздуха.
• Повторять процедуру следует до тех пор, пока не перестанут выходить воздух.
• После этого помощник нажимает на ПС, а в это время необходимо закрутить штуцер и надеть на него колпачок.


  Во время процедуры нужно следить за уровнем ТЖ в бачке и при недостатке доливать.

  Уровень жидкости в бачке после прокачки должен находится на нижней кромке заливной горловины.

  Видео «Прокачка сцепления»

  В этом видео наглядно видно, как удаляется воздух из гидропривода на ВАЗ 2107.

Прокачка сцепления на ВАЗ-2107

На ВАЗ-2107 подготовительные работы идентичны – проверяется система на подтеки, очищается бачок и штуцер.

Возможно понадобиться снятие пылезащитного щитка для доступа к штуцеру рабочего цилиндра (на инжекторных моделях ВАЗ-2107).

Далее трубка надевается на штуцер, предварительно его нужно «сорвать» с места.

Процесс прокачки на этом авто производится так: штуцер отворачивается на пол-оборота, помощник резко нажимает на педаль, а после постепенно ее отпускает, при этом штуцер обратно затягивать не нужно.

Помощник должен нажимать резко на педаль до тех пор, пока по трубке не начнет идти жидкость без воздуха, после чего педаль нужно выжать и удерживать, и затянуть штуцер.

Прокачка сцепления ВАЗ 2101 — ВАЗ 2107

Статья которую вы начали читать врятли скажет, что то новое опытному автомобилисту, но для новичка, который столкнулся с необходимостью прокачки сцепления — этот материал может быть полезным. В случае если педаль сцепления ВАЗ 2101 стала слишком легкой и сцепление схватывает у самого полика, возможно система сцепления завоздушилась. Как правило в инструкциях процедуру прокачки рекомендуют выполнять вдвоем, чтобы один сидел за рулем и качал педаль, а второй открывал и закрывал штуцер на рабочем цилиндре сцепления, но данную операцию можно выполнить и самому — все очень просто.

Итак преступим. Для того чтобы осуществить прокачку самостоятельно вам необходимо сделать так, чтобы педаль сцепления в нужный момент удерживалась полностью вдавленной в пол, для этого можно использовать кусок бруска, один конец следует упереть в педаль, а второй в металлическую салазку водительского кресла. Когда брусок вы приготовили, вам следует приготовить шланг, один конец которого вы оденете на штуцер рабочего цилиндра сцепления, а второй опустите в емкость наполненную тормозухой. Приготовьте ключ для штуцера рабочего цилиндра сцепления. Садитесь на водительское место и начинайте резко и в самый пол нажимать педаль сцепления, после 20-30 таких качков берите приготовленный вами брусок, он должен быть под рукой и упирайте педаль сцепления, так чтобы она была вжата в пол. Когда вы зафиксировали педаль, аккуратно перешагните через брусок и подходите к открытому капоту. Вам следует заранее приготовить новую тормозную жидкость, чтобы она была под рукой. Выворачиваете штуцер рабочего тормозного цилиндра для этого не нужно пытаться открутить его несколько раз вокруг своей оси, для того чтобы открыть штуцер следует повернуть его приблизительно на ¾, или 2/4 от своей оси. При открученном штуцере, обратите внимание на емкость с тормозухой в которую выходит второй конец шланга, через нее будет выходить не только старая тормозная жидкость, но и воздух, вы его увидите по пузырькам. После того как воздух с жидкость выдавливаться перестали, следует закрыть штуцер, сесть за руль и продолжать операцию до тех пор, пока педаль сцепления не станет более жесткой и сцепление не станет схватывает выше, чем до прокачки. В случае если штуцер на тормозном цилиндре слизан, можно работать трещеткой с надетой на нее головкой, но при этом вам не удасться, из-за головки одеть на штуцер шланг, при повороте штуцера вы будете видеть, что жидкость вытекает, но воздух конечно вы не увидите. Работая без шланга, при спуске жидкости- когда вы почувствуете, что давление жидкости уже иссякает-сразу закрывайте штуцер.

Процедура прокачки сцепления не займет много времени, ведь длина трубопровода сцепления значительно меньше, чем длина тормозного контура. Прокачка сцепления в целом аналогична процедуре прокачке тормозов ВАЗ.

Обратите внимание на внешний вид рабочего цилиндра- ( фото), при прокачке снимать его не нужно.

Проверяем качество прокачки сцепления

По поводу самой прокачки следует отметить, что сам процесс не должен быть длительным: на ВАЗ-2106 – 4-5 накачек с последующим сливом и 5-7 резких нажатий на педаль с неспешным отпусканием – на ВАЗ-2107.

Если процесс занимает больше действий – нужно искать место попадания воздуха в систему, устранять неисправность, а после уже снова прокачивать.

Проверить работоспособность привода после прокачки можно в движении.

Завести авто, небыстро двигаясь попереключать передачи. Если признаков нарушения работоспособности гидропривода нет, можно считать, что прокачка произведена правильно.

Устройство и принцип работы сцепления ВАЗ 2107

Замена цилиндра сцепления: процесс и рекомендации по выбору детали

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

• Передавать крутящий момент от коленвала двигателя на трансмиссию;
• Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

1. Педаль сцепления;
2. Главный цилиндр с расширительным бачком;
3. Рабочий цилиндр с толкателем;
4. Трубопровод и шланг;
5. Выжимная вилка.

Принцип работы:

1. Усилие передается от педали через толкатель на шток главного цилиндра;
2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Технологическая процедура прокачки сцепления в автомобиле ВАЗ 2106

ВАЗовская «шестерка» оснащена приводом сцепления, который использует в своей конструкции гидравлику. Такие гидромеханические системы требуют к себе повышенного внимания и технического обслуживания, к которому относится и прокачка гидропривода сцепления ВАЗ 2106, проводящаяся по мере необходимости. Суть такой операции, как прокачка сцепления, состоит в выводе из этой системы попавшего туда в ходе эксплуатации определенного объема воздушных масс.

Также воздух может оказаться в гидравлической системе после проведенных ремонтных работ в связи с возникшей разгерметизацией или после замены рабочей жидкости, используемой в ней. Соответственно, перед началом прокачки сцепления требуется в обязательном порядке устранить причинные дефекты, иначе вся проводимая работы будет напрасным трудом. Ведь из-за дефектов этой системы возможны поломки в сопряженных узлах и элементах трансмиссии.

Для чего прокачивать сцепление на автомобилях ВАЗ и когда это делать?

Сама по себе прокачка не устранит все поломки машины. Но если в ходе диагностики установлено, что в систему проникли жидкость или грязь, проблему нужно решать немедля.

Привод сцепления «семёрки» состоит из:

Не вдаваясь в технические тонкости, можно сказать, что прокачка сцепления ВАЗ 2106 и 2107 нужна для удаления воздуха из системы, так как его там не должно быть вообще.

Процедуру обязательно нужно осуществлять, если муфта перестала выключаться. Например, автомобиль находится на первой передаче, педаль выжимается, а движение начинается еще до отпускания педали. Если педаль отпускается очень легко, это тоже повод удалить пузырьки воздуха из системы.

Прокачка гидропривода сцепления ВАЗ 2106

При возникновении вопроса, как прокачать сцепление ВАЗ 2106, следует подготовить необходимый слесарный инструмент и подсобный материал в виде емкости с тормозной жидкостью, вспомогательным шлангом и резервуар для наполнения сливаемой отработки.

В случае, если прокачка гидропривода сцепления ВАЗ 2106 проводится после замены «тормозухи», то предварительно требуется осуществить чистку сливного штуцера ГЦС (главного цилиндра сцепления) от грязе-пылевых отложений. Эта работа проводится с помощью специальной щетки с рабочей поверхностью, выполненной из стальной проволоки.

Чтобы получить твердые знания в том, как прокачать сцепление, необходимо следовать следующим алгоритмам действий:

1. Надеваем заранее припасенный резиновый шланг на штуцерный выход, обработанный и очищенный от грязе-пылевых отложений. Этот соединительный элемент должен с некоторым усилием натягиваться на штуцер. Другой выход шланга направляем в бак для приемки отработанной тормозной жидкости.
2. Для проведения операции по прокачке сцепления требуется помощь другого человека, который будет помогать проведению последующих действий, находясь в салоне транспортного средства.
3. Помощник должен 5-6 раз отжать педаль устройства, причем временной промежуток между качками должен быть 3-4 сек. Если после нажима педального устройства изделие не восстанавливает первоначальную позицию, то ее следует вернуть в стартовое положение.
4. Педаль сцепления после утапливания придерживается помощником в салоне в утопленной позиции. Одновременно автолюбитель, работающий на гидроприводе, должен несколько отвинтить с помощью гаечного ключа штуцер для слива рабочей жидкости. В это время начинает выходить «тормозуха» с воздушными пузырьками.
5. После окончания течи из резинового шланга следует сливной штуцер закрутить и дать команду напарнику в салоне освободить педаль для принятия ей свободного положения.
6. Повторяем предыдущий технологический цикл с откручиванием-закручиванием штуцерного элемента. Логичным продолжением этих действий должно стать постепенное «отвердевание» педали сцепления, т.е. она должна приобретать упругость.
7. Периодичность этих последовательных операций необходимо повторить от 3 до 5 раз или до момента окончания выпускания пузырей воздуха из резинового шланга, направленного в резервуар для слива отработанной тормозной жидкости. При этом важно контролировать объем тормозной жидкости в штатном бачке сцепления. Нельзя допускать уменьшения уровня «тормозухи» меньше 10 мм от нижнего среза емкости гидропривода!
8. После создания вакуума в гидроприводе сцепления требуется до отказа закрутить штуцерное устройство и демонтировать шланг из резинотехнической основы. Другой край шланга необходимо содержать в баке с «тормозухой», т.к. в нем находится используемая жидкость, после чего необходимо эту жидкость слить.
9. Добавляем в штатный резервуар рабочую жидкость до указанного количества и закручиваем крышку бачка с небольшим усилием.
10. Подтираем излишнюю вытекшую жидкость сухой ветошью, тестируем узел гидропривода сцепления на предмет возможной течи. Далее пробуем работу гидропривода на включенном двигателе с последующим включении скоростей. При нормальной эксплуатации можно двигаться на транспортном средстве.

Как прокачать сцепление ВАЗ 2107 и 2106

Для проведения процедуры понадобится еще один человек — он должен нажимать на тормозную педаль. Все шланги и соединения должны быть целыми. Трещины и прочие дефекты не допускаются. Можно доливать лишь такую тормозную жидкость, которая залита в систему. Независимо от того, что расположено под капотом автомобиля — инжектор или карбюратор — последовательность действий будет той же.

«Шестерки» и «семерки» оснащены гидравлическими приводами. Гидропривод требует повышенного внимания. Перед прокачкой сцепления ВАЗ 2107 стоит обследовать всю тормозную систему, чтобы выявить, есть ли протекание жидкости. Приступать к процедуре можно, только если протеканий нет. Если прокачка осуществляется после замены рабочей жидкости, придется очистить слив ГЦС от накопившейся там грязи щеткой по металлу.

• Подготовленный шланг надеваем на выход штуцера, который перед этим чистим от грязевых отложений. На штуцер шланг должен надеваться с усилием. Другой его конец выводим в сборник жидкости. Теперь напарнику нужно 5-6 раз отжать сцепление. Следует соблюдать интервал между нажатиями в 2-3 секунды. Если после этого педаль не принимает исходное положение, ее нужно вернуть вручную.
• Напарник «утапливает» педаль сцепления в пол и удерживает ее в таком положении. В это время необходимо отвернуть штуцер для слива рабочей жидкости. Тормозная жидкость выйдет вместе с пузырьками воздуха. После этого штуцер снова закручиваем, а напарнику даем команду отжать педаль. Затем процедура откручивания и закручивания штуцера повторяется.
• После этих действий педаль должна «отвердеть», ее ход станет упругим. Такие действия нужно выполнить несколько раз, пока из шланга не перестанут выходить пузырьки воздуха.

Наконец, штуцер закручиваем до отказа, шланг с него снимаем. Рабочую жидкость доливаем до необходимого уровня. Крышку бачка закручиваем. Остаётся вытереть потеки жидкости, протестировать гидропривод на предмет течи, проверить работу узла при включённом моторе.

Есть ли разница между «шестеркой» и «семеркой»?

Здесь шла речь о проведении процедуры на «семерке», а вот, как прокачать сцепление на ВАЗ 2106, мы не рассказали. На самом деле никакой разницы нет — процедура проводится точно так же. Между моделями вообще нет принципиальных различий — у них одинаковые моторы и ходовая. Считается, что «шестерка» немного надежнее, а в «семерке» более комфортный салон.

Для прокачки особых знаний и навыков не требуется. Но эта простая процедура очень важна для поддержания хорошей управляемости машины. Все, что понадобится — это набор штатных инструментов и один помощник.

Почему проваливается педаль тормоза, а тормозная жидкость не уходит?

Вероятных причин провалов педали очень много. Правда, как правило, диагностировать причину и устранить поломку самому не составляет труда.

Меняем тосол на Lada 2109: технология и частота проведения работ

Технологичная замена тосола на автомобиле ВАЗ 2109: подготовка, план действий, подводные камни.

Как сменить тормозную жидкость на автомобилях с антиблокировочной системой?

Осуществление замены тормозной жидкости на машинах с различной конструкцией АБС: рекомендации, последовательность действий, замечания.

Учимся ремонтировать Lada Priora: демонтаж и установка главного тормозного цилиндра

В нынешней модели Lada Priora инженеры АвтоВАЗа смогли ликвидировать некоторые ошибки, имевшие место в десятой серии.

Технология ремонта элементов тормозной системы автомобиля ВАЗ 2110. Главный и рабочий тормозные цилиндры

Основные элементы тормозной системы современного автомобиля. Гидравлический привод – это основной тип конструкции, применяемый для установки рабочей тормозной системы

Тюнингованное сцепление спортивного типа

В автомобильном спорте, который является своеобразном полигоном для разработки и внедрения новшеств, в узлах и механизмах транспортного средства, на специальное сцепление действует увеличенная нагрузка. Ведь этот узел эксплуатируется при вращении с угловой скоростью 6-10 тыс. об/мин и предельных значениях мощности силового агрегата. Штатное сцепление не выдерживает такого силового воздействия, поэтому устанавливают корзину с повышенным значением силы прижимного типа от 30 до 100 процентов.

При этом увеличивается и воздействие на приводную педаль, что создает некоторые проблемы в быстроте переключения КПП. Поэтому в качестве накладок фрикционного типа для диска ведущего типа применяются такие компоненты, как кевларовый сплав, керамика или полимерный карбон. Каждый вид таких фрикционных составов имеет свои достоинства и недостатки.

Керамика не нагревается и противостоит большим воздействиям, но ей необходимо создание большой силы прижима и обладает пониженной силой трения. Карбон имеет высокую сопротивляемость к сопряженной поверхности, низкую плотность материала и высокую термоустойчивость. Кевларовый сплав обладает повышенной износоустойчивостью, термостоек и при этом обладает пониженным показателем трения. Недостаток – долгое остывание после нагревания. Для диска ведомого типа целесообразно применение безпружинного демпфера, выдерживающего повышенные нагрузки.

Прокачка сцепления на ВАЗ 2106

Ввиду того, что автомобиль ВАЗ 2106 оснащается сцеплением, который имеет в своей конструкции гидравлику, время от времени требуется проводить не только плановое техническое обслуживание и ремонт, но и прокачку гидропривода сцепления. Это обусловлено тем, что за время эксплуатации в систему может попасть воздух. Воздух, само собой, разгерметизирует всю систему, что приводит к неблагоприятным последствиям, будь то к ДТП или даже к аварии.

Помимо всего прочего, воздух может попасть в систему и во время проведения ремонтных работ, после замены тормозной жидкости и т. д. Именно поэтому следует в обязательном порядке выполнить мероприятия по устранению дефектов. Ведь не устранённые дефекты данной системы могут поспособствовать поломке сопряжений, узлов и деталей трансмиссии.

Контроль настройки сцепления ВАЗ 2106

Существуют несколько простых, но достаточно действенных способов контроля правильности выполнения регулировочных мероприятий на сцеплении «ВАЗ 2106». Вот некоторые из них:

Установите рычаг КПП в нейтральное положение и прогрейте силовой агрегат автомобиля до рабочей температуры. Во время работы двигателя в режиме минимальных оборотов коленвала нажмите педаль сцепления и переведите рычаг КПП в положение, соответствующее движению задним ходом. Если сцепление отрегулировано корректно, переключение не будет сопровождаться посторонними шумами (скрежетом, стуком и т.д.).

Разгоните автомобиль до скорости 40-45 километров в час, выключите сцепление и переводите рычаг КПП в разные положения. Отсутствие посторонних шумов свидетельствует о правильно выполненной настройке сцепления.

Во время разгона автомобиля контролируйте соблюдение «пропорциональности», то есть соответствия роста частоты вращения коленвала силовой установки росту скорости движения транспортного средства. Отсутствие «пробуксовки» сцепления – признак корректно выполненной регулировки.

Инструментальная оснастка рабочего места

Не знаете, как правильно прокачать сцепление на ВАЗ 2106 своими руками? К счастью, выход есть! Для этого потребуется лишь воспользоваться практическим руководством, приняв во внимание некоторые рекомендации. Естественно, для выполнения данной операции потребуется иметь и необходимый набор слесарного инструмента, полые чистые емкости, вспомогательный шланг, ветоши.

В случае, если прокачку гидропривода сцепления необходимо провести после замены отработавшей тормозной жидкости на новую, то без чистки сливного штуцера ГЦС, увы, не обойтись. Поэтому, вам в обязательном порядке понадобится специальная щётка со стальной рабочей поверхностью в виде проволоки.
