Диодный мост генератора на автомобилях Ваз 2110 очень часто выходит из строя. О его неисправности может сказать нагрев быстрый и сильный нагрев генератора автомобиля.

Сегодня мы поговорим о том, как проверить диодный мост своими руками, сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, почему греется генератор на автомобилях ВАЗ, на этот раз мы поговорим конкретно про диодный мост, точнее о том, как его проверить и заменить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ, который получает зарядку от генератора.

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Как проверить диодный мост генератора ВАЗ в домашних условиях

Большинство автомобилистов «на Вы» с электроникой, тем более в современных автомобилях, это и неудивительно, если учитывать сложность современных двигателей. Большое количество различных датчиков и проводков наводит страх на «нашего брата». Однако есть вещи, которые на первый взгляд выглядят очень сложно, но на самом деле их ремонт и диагностика — плевое дело.
Сегодня мы поговорим о том, как проверить диодный мост своими руками. сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, как сделать ремонт генератора ВАЗ 2101. на этот раз мы поговорим конкретно про диодный мост, точнее о том как его проверить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ. который получает зарядку от генератора .

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Распространенные причины перегорания диодов:

1. Попадание влаги (например во время мойки двигателя).
2. Пыль, масло и грязь, которая может попасть в генератор во время езды.
3. Во время «прикуривания автомобиля» при полной разрядке аккумулятора, в случае если вы нечаянно перепутали «+» и «-«.

На самом деле существует большое количество ситуаций, при которых диодный мост перегорает, но описывать их мы конечно же не будем.

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.

С выводов «+» и «—» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».

Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («—«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».

Проверка одного диода…

…второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Способ №2 — с помощью мультиметра.

Данный вариант поможет выявить, какой (или какие) именно диод неисправен. Правда, осуществить данную проверку можно лишь полностью демонтировав выпрямительный блок генератора с автомобиля, поэтому первым делом займитесь именно этим. Далее переходите к выполнению следующих действий.

1. Включите мультиметр в режим «пищалки». Если такого режима в вашем устройстве нет, выставьте его на 1 кОм.
2. Прислоните щупы к обоим концам диода, затем поменяйте их местами. Если в одном случае мультиметр показывает бесконечность, а во втором – 400-700 Ом, диод исправен. Если же оба показателя равны бесконечности, то исследуемый диод оборван, если имеют одинаковое или маленькое сопротивление – пробит и требует замены.
3. Проверьте таким образом все диоды и точно будете знать, какой из них подпаять, какой заменить, чем существенно сэкономите на ремонте. Хотя если большого желания – и навыков, кстати, тоже – нет, то может и не стоит тратить время. Проще в таком случае будет немного переплатить и полностью заменить весь диодный мост.

Восстановление работоспособности моста

Диодный мост имеет сравнительно простую конструкцию и содержит небольшое количество компонентов, среди которых нет моточных изделий. Эта позволяет выполнить его ремонт заменой отказавших диодов, которые выпаиваются из схемы и заменяются на исправные.

Ремонт выполняется при отказе одного – двух элементов. Детали на замену приобретаются в магазине автомобильных запчастей по номеру из каталога. При отсутствии нужного диода на складе подбираете аналог по требуемым параметрам с учетом посадочных мест и габаритов. При отсутствии нужного уровня профессиональной квалификации в области электротехники предварительно целесообразно обратиться за советом к опытному консультанту, а при наличии специальных знаний можно самостоятельно подобрать нужный компонент. При отказе нескольких диодов дешевле и быстрее заменить мост целиком.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Признаки неисправности диодного моста

В первую очередь нужно помнить то, что диодный мост на Ваз-2114 ничем не отличается от такого же узла на ВАЗ-2109, ВАЗ-2110 и в других моделях. Поэтому, если разобраться, как определить неисправность, не составит труда выявить ее на любом из автомобилей. Основных симптомов несколько, они могут проявляться как вместе, так и по отдельности. Любой из них требует немедленной проверки генератора:

1. Контрольная лампа, которая загорается при включении зажигания, не гаснет даже после запуска двигателя. Это общий индикатор проблемы, но если вышел из строя диодный мост, лампа будет гореть в любом случае. Если в автомобиле установлен вольтметр, можно проверить его показания, стрелка, скорее всего, будет либо в красной зоне, либо на самой ее границе.
2. Еще один вариант – контрольная лампочка не загорается при повороте ключа зажигания и не горит после запуска мотора.
3. При замере напряжения, выдаваемого генератором при запущенном двигателе, показания менее 13,5 Вольт. Мерить нужно на клеммах аккумулятора.
4. Наутро машина не заводится из-за севшего аккумулятора, хотя вечером он был в нормальном состоянии. После зарядки АКБ она снова разрядилась за короткий срок, при этом корпус генератора становится настолько горячим, что об его поверхность можно обжечь руку.
5. Под капотом появляется посторонний шум, чаще всего это свист или вой. Уровень шума может меняться в зависимости от оборотов двигателя.
6. Появляются различные ошибки – может загореться АБС, ЕСП и так далее. Может перестать работать гидроусилитель, начнет хрипеть и зависать магнитола. Вместо повворотника включается свет. Все это проявляется на фоне севшего аккумулятора, который не заряжается из-за сломанного диодного моста.
7. Начинают тускло светить или вообще перестают работать фары, кондиционер не охлаждает так, как положено.

Это основные признаки пробоя диодного моста, но стоит помнить о том, что они могут свидетельствовать и о других поломках генератора. Поэтому в первую очередь нужно точно выявить неисправный узел. Необязательно гнать машину в сервис на диагностику, работы под силу автовладельцу, нужен минимальный набор приспособлений.

Совет!

Если загорелась или наоборот, не работает контрольная лампочка на панели, в первую очередь нужно проверить ее и управляющее реле. Нередко неисправны именно эти элементы, а не генератор.

Valeo. генератор. реле регулятор.

на авто генератор

то работал то нет.

Второй признак – индикатор «аккумулятор» не гаснет после запуска двигателя. Это уже свидетельствует о нарушении процесса заряда и возможной неисправности генератора.

Еще один признак неисправности – яркость ближнего-дальнего света зависит от оборотов двигателя. Кстати, такую проверку рекомендуется производить регулярно. Для этого необходимо в темное время суток остановиться в неоживленном месте напротив какого-нибудь здания и на нейтралке погазовать, включив дальний свет. Изменение яркости свидетельствует о возможных проблемах с системой заряда.

Запах горелой обмотки в салоне также признак неисправности генератора, но его можно не почувствовать.

Как определить неисправности у генератора

Признаки неисправности диодного моста генератора. Автомобильный генератор и генератор, бытовой электрической станции аналогичны. Соответственно и принцип поиска неисправностей и ремонта однотипны. Единственное отличие в том, что в составе автомобильного генератора присутствует выпрямитель и регулятор напряжения, так автомобильная сеть рассчитана на 12 Вольт. В статье рассмотрены неисправности генератора, и как их можно устранить своими руками. В автомобиле предусмотрена контрольная лампа, которая может оповестить вас о том, что прекращена подача тока от генератора. Если это произошло нужно убедиться, что датчик исправен и лампа правильно подсоединена.

Часто случается, что для этих ламп используется плохой разъем или выходит из строя управляющее реле. Также возможно, что у вас неисправен аккумулятор, заряжающие клеммы или он просто разряжен. При большом потреблении энергии, например, при максимальном использовании осветительных приборов, зарядки или оставленной на ночь включенной магнитоле. Неисправности генератора могут появиться из-за повышенной выработке энергии, когда напряжение выше 14-15 Вольт. Цифры варьируются в зависимости от модели.

Поэтому при поломке аккумулятора необходимо всегда проверять и генератор тоже. Иногда генератор начинает отдавать ток ниже необходимого предела в 13.2 Вольта, тогда необходимо срочно проверить его на предмет поломки.

Перед тем как снимать генератор необходимо проверить натяжение ремня привода. Отсутствие электропроводящих соединений аккумулятора или генератора с корпусом автомобиля, возможно, напряжение теряется «по дороге» к аккумулятору. Проверьте также подшипники на предмет зазоров и целостность предохранителей.

Для некоторых видов неисправностей нет необходимости снимать генератор. При наличии стуков или шума во время работ, необходимо отключить провода: шум исчезнет — но образуется замыкание, к сожалению, это дорогие ремонтные работы, стоимость их превышает цену нового оборудования.

Шум остался — замените подшипники, они износились за время использования. Проверьте щетки, может быть, их тоже пора заменить. Контактные щетки и кольца могут быть плохо прижаты, тогда следует отрегулировать пружину. Избавьтесь от грязи и подгорания на кольцах, если есть. От следов подгорания лучше всего помогает наждачная бумага. Если кольца пришли в негодность необходимо заменить ротор. Проверьте при помощи мультиметра контакты ротора.

Неисправности генератора в виде испорченного ротора необходимо удалять в следующем порядке. Так как неисправный ротор не подлежит замене, его необходимо полностью менять в случае неисправности. То же относится и к статору. Помните, что ротор и статор не должны иметь электропроводящий контакт с корпусом или другими частями автомобиля. Неисправный статор подлежит замене. Диоды выпрямителя напряжения не должны проводить ток в оба направления.

Как заменить диодный мост Ваз 2110 – пошаговая инструкция

Замена диодного моста ВАЗ 2110 происходит в следующем порядке:

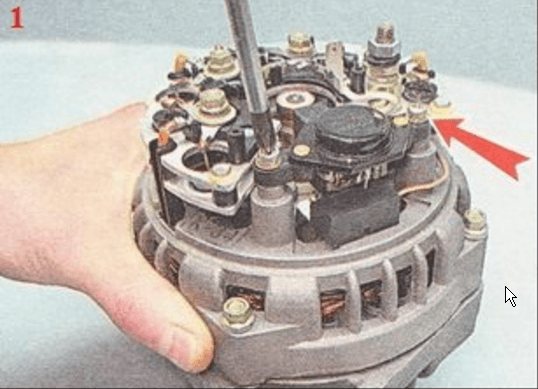

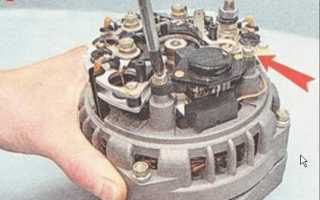

1. Сперва снимите генератор с автомобиля и затем от щёлкните по бокам фиксаторы которые крышку крепят к генератору и её снимите, а как только она будет снята и отложена в сторонку, приступайте к снятию.


   Замена диодного моста Ваз 2110 шаг 1

2. В начале отвёрткой или гаечным ключом (У всех по разному крепится регулятор напряжения), выкрутите либо винты, либо болты крепления регулятора и потянув за него.

   Замена диодного моста Ваз 2110 шаг 2

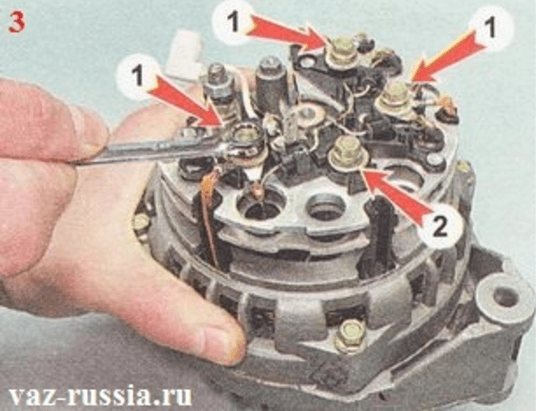

3. Снимите, отсоединив при этом ещё от регулятора разъём провода следом накидным ключом или головкой отверните три болта, которые крепят провода к диодному мосту и ещё один болт выкрутите, крепящий сам диодный мост и сняв провода.



4. Откинув их в сторонку, отверните крестовой отвёрткой винт который конденсатор крепит и снимите диодный мост и конденсатор с генератора автомобиля.

   Замена диодного моста Ваз 2110 шаг 4

5. Установка диодного моста осуществляется в обратном порядке снятию, вся операция проводится легко и быстро, главное собрать правильно всё не забудьте и обязательно с видео-роликом который в конце расположен ознакомьтесь.

Особенности проверки

При проверке генератора автомобиля ВАЗ 2110, 2107 и других на исправность нужно соблюсти следующие условия:

1. Для диагностики следует использовать точный мультиметр.
2. Нормальным показателем напряжения тока является 12 В.
3. В случае необходимости замены проводки нужно использовать провода с таким же сечением, как в оригинале.
4. Перед проверкой следует проверить правильность подключения всех крепежей и натяжение ремня. Если нужно, соединения следует отрегулировать до нормального состояния, ослабить или подтянуть ремень.

В процессе проверки запрещено:

• накоротко замыкать провода;
• соединять клеммы, отличающиеся назначением и параметрами, замыкать клемму 30 или В+ на массу;
• диагностировать генератор без подключенных потребителей.

Признаки неисправности генератора и пути их устранения

Работа генератора контролируется сигнализатором на щитке приборов. При включении зажигания окошко должно гореть и гаснуть — после запуска мотора. Если так и происходит, значит все хорошо, генератор исправен.

Слишком яркое или слишком слабое свечение сигнализатора уже свидетельствует об определенных неисправностях деталей системы генератора. В любом случае, недостаточный заряд батареи всегда косвенно указывает на проблемы с генератором.

Генератор вообще не подает зарядный ток

Очень частым явлением представляется слабое натяжение ремня привода. При его проскальзывании генератор не может работать на полную мощность, и это приводит к постепенному разряду аккумуляторной батареи. Также причиной пробуксовки ремня могут стать изношенные подшипники генератора. Необходимо помнить, что ресурс работы у данного узла меньше, нежели у двигателя, и составляет около 130-160 тыс. км.

При слабом натяжении ремня привода генератор не может работать на полную мощность, что приводит к постепенному разряду аккумуляторной батареи

Зависание щеток — вторая по частоте проблема — возникает из-за накопления грязи на щеткодержателе и самих щетках, а также из-за ослабления щеточных пружин. Чтобы решить проблему, необходимо очистить вышеуказанные элементы, а пружины, соответственно, заменить на новые. Впрочем, может иметь место серьезный износ щеток, что потребует их замены.

В ходе интенсивной эксплуатации иногда возникает так называемое подгорание контактных колец, вследствие чего значительно ухудшается или пропадает контакт с генератором. Такая проблема решается основательной зачисткой и шлифовкой колец либо их проточкой. Дополнительно стоит осмотреть проводку, соединяющую генератор и аккумуляторную батарею, на предмет обрывов.

Также причиной отсутствия зарядного тока может быть неисправный регулятор напряжения, который подлежит замене на новый. Нередкими являются случаи обрыва обмотки возбуждения, при наличии определенного опыта ремонтных работ это можно устранить

Еще важно обратить внимание на то, что бывают случаи задевания ротором окружающих его поверхностей. Это может привести к их частичному повреждению. Причиной обычно является выработка подшипников или мест посадки

Причиной обычно является выработка подшипников или мест посадки.

Когда зарядный ток поступает, но АКБ нормально не заряжается

Часто АКБ не берет заряд из-за плохого контакта «массы» самого генератора с «массой» регулятора напряжения

Такое положение вещей может стать следствием плохого контакта «массы» самого генератора с «массой» регулятора напряжения. Поэтому нужно проверять надежность провода, а также плотность контактов. Возможно, в цепи возбуждения генератора есть замыкание на «массу», что приводит к срабатыванию реле защиты регулятора напряжения. Необходимо найти место замыкания и устранить проблему.

Как самостоятельно проверить генератор на ВАЗ-2109

Генератор в автомобиле обеспечивает выработку электричества за счет силовой установки. Если он сломается, то в первую очередь садится аккумулятор, и в итоге машина попросту не сможет сдвинуться с места.
В данной статье рассказывается, как проверить своими руками генератор, установленный на автомашине ВАЗ-2109.

Стоит отметить, что нет разницы, какой мотор установлен на авто – инжектор или же карбюратор. В обоих случаях диагностика производится по тому же алгоритму.

Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.

Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.

Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

• мультиметр выставляют на вольты;
• запускают силовой агрегат;
• измеряют напряжение на батарее и на клеммах генератора.

В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.

Увеличение этого показателя свидетельствует о том, что работоспособность генератора нарушена. Скорее всего, потребуется замена реле напряжения.

Кроме того, можно еще действовать таким образом:

• двигатель запускают и дают поработать немного;
• нажимают газ и доводят коленвал до 3-х тысяч оборотов;
• включают фары (дальний свет);
• нагрев заднего стекла;
• вентилятор печки.

При такой нагрузке на батарее должно быть напряжение более:

• 13,2 вольт (тип генератора – 9402.3701);
• 13,6 (37.3701).

Отличные от нормативных показатели свидетельствуют о:

• неисправности обмоток;
• выходе из строя регулятора напряжения;
• поломке щеток.

Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:

• для 37.3701 – до 14,6;
• для 9402.3701 – до 14,7.

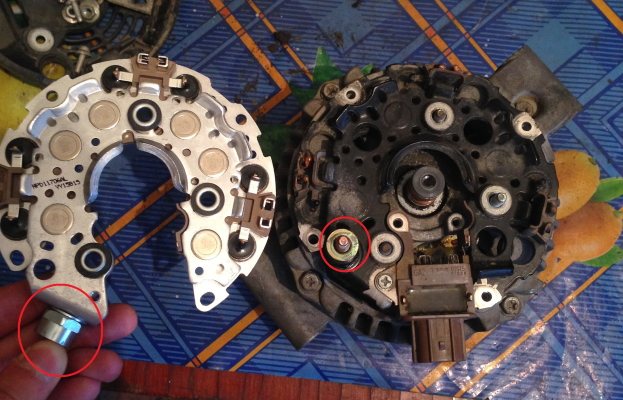

Почему перегорает диодный мост

Есть несколько причин выхода из строя диодного моста на автомобилях ВАЗ. Чтобы поломка не возникала повторно, нужно проверить машину на наличие одного из вариантов, описанных ниже. Только устранив проблему, можно обеспечить нормальную работу.

Чаще всего мост сгорает из-за следующего:

1. Попадание влаги внутрь корпуса генератора. Со временем кожухи или соединения могут стать не очень плотными, что и провоцирует попадание воды. Также диоды сгорают из-за загрязнений: сажи, частиц смазки, которые неизбежно со временем накапливаются внутри генератора.
2. Неисправный аккумулятор также может спровоцировать сгорание диодов. Еще один очень распространенный вариант – когда автолюбители путают плюсовую и минусовую клеммы на АКБ при подключении. В этом случае диодный мост сгорает практически всегда.
3. Если машину от другого авто с нарушением правил этого процесса, также могут сгореть диоды.

К сведению! У диодного моста, как и у любой запчасти, есть свой ресурс работы. Обычно он составляет около 10 лет, после чего узел может выйти из строя из-за естественного износа.

Лучше всего периодически делать диагностику автомобиля, проверять исправность основных узлов и проводить осмотр, чтобы выявить проблемы, когда они еще не фатальны. Рекомендуется проверять АКБ ежегодно, замерять уровень зарядки, чтобы следить за состоянием генератора.

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Генератор не даёт зарядку, как найти и устранить неисправность. 2107 — 2105

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Признаки и симптомы неисправности обгонной муфты генератора

Обгонная муфта генератора – это механизм, демпфирующий толчки от пульсирующего вращения коленчатого вала в такт с рабочим ходом поршня. Устанавливается на ряде автомобилей, имеющих дополнительные агрегаты, например, компрессор кондиционера.

Основными симптомами неисправности являются вибрация и дребезг, ощущаемый в салоне автомобиля при включении компрессора кондиционера. Такой признак возникает чаще всего если автомобиль находится на передаче, нажат тормоз или медленно движется.

Самый простой и доступный способ диагностики обгонной муфты – это поднять обороты до 3000-4000 и выключить двигатель. Если муфта работает правильно, то можно услышать запоздалый звук, напоминающий остановку по инерции турбины. При наличии помощника, визуально возможно увидеть вращение по инерции генератора при полной остановке ремня привода дополнительных агрегатов.

Признаки выхода из строя диодов

Основной проблемой в выпрямительном мосту являются диоды. Начинать проверку агрегата вырабатывающего электричество в машине следует только после выявления следующих косвенных проблем:

• напряжение на выходных клеммах генератора ниже значения в 13,5 Вольт;
• индикатор на панели приборов в салоне автомобиля продолжает гореть после пуска силового агрегата;
• стрелка на вольтметре при снятии показаний смещается в зону красного цвета;
• индикатор аккумулятора не загорается после включения зажигания.

Похожие симптомы выявляются при поломке регулятора напряжения, ввиду этого его исправность проверяют в первую очередь. Существуют разные причины, почему выходит из строя выпрямительный мост, из-за чего требуется его ремонт или полная замена.

Практическая часть – снятие генератора, его разборка, ремонт и установка на место

В связи с тем, что генератор расположен под капотом автомобиля, двигатель необходимо заглушить, руль вывернуть вправо, до упора и открыть капот. Электрогенератор на автомобилях ВАЗ 2108 – 15 установлен перед двигателем, в нижнем левом углу подкапотного пространства, между двигателем и радиатором охлаждения.

Перед демонтажем генератора необходимо отсоединить «массу» от аккумулятора, т.е. минусовый контакт.

Замена щеток генератора ВАЗ

Перед снятием самого генератора, дабы не делать лишнюю работу, снимаем реле зарядки с корпуса генератора и проверяем выработку щеток генератор. Реле зарядки установлено в задней части корпуса генератора, и крепится к нему двумя болтами. Для откручивания их Вам понадобится «крестовая» отвертка. При откручивании болтов, будьте аккуратны и не уроните их на защиту картера, иначе достать их оттуда будет одной большой проблемой. Для снятия реле необходимо отсоединить провод, контакт в виде «мамы». После снятия реле зарядки и визуального осмотра щеток – принимаем решение о приобретении нового реле регулятора напряжения генератора или обратной установки демонтированного, в зависимости от износа щеток. Для их нормальной работы необходима длина щетки не менее 4 см. Теперь приступаем непосредственно к снятию электрогенератора с двигателя.

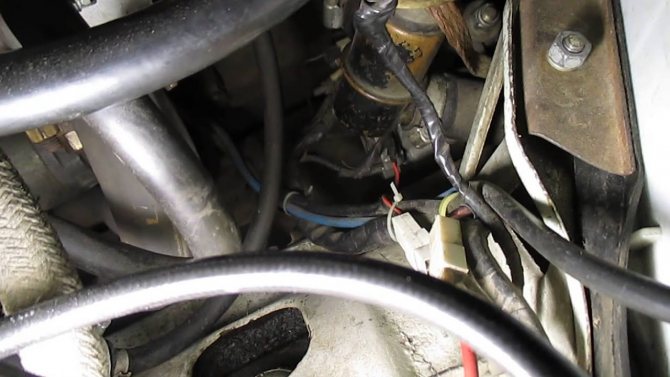

1. Отсоединяем провода от генератора – как правило, они красного цвета и состоят из двух групп проводов, красного цвета. Одна группа состоит из двух проводов и крепится гайкой к болту, на задней стенке генератора. Другая группа состоит из одного провода и соединяется с клеммой генератора, посредством контакта «папа-мама», так же на задней стенке генератора.
2. Для снятия генератора с двигателя необходимо открутить две гайки и один болт, в следующей последовательности: откручиваем гайку, крепящуюся к планке натяжителя ремня генератора (в верхней части генератора), отвинчиваем болт крепления планки натяжителя к блоку двигателя и снимаем ее. Последним этапом является отвинчивание гайки от болта, крепящего кронштейн генератора к блоку двигателя.
3. Болт крепления генератора следует выдавить влево, из кронштейна, до его упора в корпус кузова или в грязевую защиту генератора.
4. Со стороны правого колеса необходимо открутить два винта, крепящие пылевую защиту генератора к кузову автомашины.
5. В случае если болт крепления генератора будет по-прежнему упираться в какие либо детали кузова, Вам следует надавить на двигатель одной рукой, и одновременно с этим вытащить болт, другой рукой.

Теперь Ваш генератор отсоединен от двигателя полностью, и можно приступать к его разборке и ремонту.

Разборка электрогенератора

При разборе электрогенератора необходимо иметь «под рукой» две важные вещи: съемник подшипников и тиски. Это значительно упростит и ускорит Вашу работу. Гаечным ключом на «19» отвинчиваем гайку от роторного вала, которая закрепляет крыльчатку на валу.

Для этого Вам необходимо одной рукой придерживать непосредственно крыльчатку, а другой рукой отвинчивать гайку, против часовой стрелки. Придется затратить определенные усилия, разумеется, но эту гайку нужно отвинтить. Крыльчатка генератора закреплена на валу шпонкой, и после снятии крыльчатки с вала необходимо удалить эту самую шпонку.

Теперь мы переворачиваем генератор задней крышкой вверх, и откручиваем гаечным ключом на «8» четыре гайки. Вытаскиваем освободившиеся четыре шпильке и освобождаем лицевую часть корпуса генератора.

В лицевой части крышки генератора установлен «передний» подшипник, закрепленный пластинами. Снимаем, открутив гайки, пластины и выбиваем подшипник из посадочного места. Это проще всего сделать деревянной дощечкой, по размеру совпадающей с диаметром подшипника.

Сейчас нам понадобятся тиски: накрутив на роторный вал гайку, закрепляем генератор, или то, что мы с Вами еще не разобрали, в тисках. Заднюю крышку, резким движением вверх, срываем с посадочного места подшипника.

ВАЗ-2107. Нет зарядки АКБ. Ремонт генератора.

Причины отсутствия зарядки аккумулятора.

Диагностика и ремонт Генератора ВАЗ, Газель, волга, соболь, лада, приора

ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ И ОСОБЕННОСТИ ВЫПРЯМИТЕЛЯ

Диодный мост генератора, в зависимости от типа, может состоять либо из 4, либо из 6 диодов, выполняющих функцию преобразования переменного тока в постоянный с заданной частотой пульсации. Принцип работы устройства строится на методе двухполярного выпрямления, который также широко используется в разнообразных электронных системах.

Помимо преобразования, агрегат выступает клапаном, назначение которого – пропускать ток исключительно в одном направлении. При исправно функционирующем устройстве ток из генератора попадает в электросеть четырнадцатой, но не проходит обратно на статор. Если же узел вышел из строя, происходит утечка тока, и он проходит в обоих направлениях. Это будет способствовать постоянной нехватке питания, и системы автомобиля, потребляющие электричество, не смогут работать.

На ВАЗ 2114 устанавливается трехфазный выпрямитель, который обладает следующими преимуществами:

• Преобразовывает переменный ток в постоянный ток с наименьшей частотой пульсации: чем меньше частота, тем стабильнее будет функционировать электронные системы автомобиля;
• Может укомплектовываться диодами как мостового, так и полумостового типа;
• Дает возможность установить фильтр тока – конденсатор.

Статья в тему: Почему не работает спидометр на четырке: проверяем датчик скорости Стоимость диодного моста составляет от 500 до 1100 рублей, в зависимости от производителя. На рынке представлены выпрямители как от китайских фирм, обладающие невысокой стоимостью и сомнительным качеством, так и от известных брендов, надежность продукции которых проверена множеством автовладельцев.

Как свидетельствуют отзывы владельцев четырнадцатой, лучше всего себя зарекомендовали устройства от LG. Оптимальным вариантов в плане соотношения цены и качества является модель LG 0108.Она же может использоваться как диодный мост генератора ВАЗ 2115.

Искать информацию

Наш новый канал в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля: TWOKARBURATORS Читайте и подписывайтесь на новые статьи.

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

Основные неисправности

Достаточно часто наблюдается следующая картина – зажигание включено, но лампочка генератора на панели не горит. Обычно это свидетельствует о том, что:

• произошел обрыв проводки;
• перегорел предохранитель.

В таком случае проверяют все кабели, идущие от генератора. При обнаружении поврежденного проводка его заменяют.

Также случается, что:

• лампочка не горит;
• батарея быстро садится,даже если зарядку только что произвели;
• однако остальные контролирующие приборы работают в штатном режиме.

Все эти признаки совершенно однозначно указывают на неисправность именно генератора. Здесь возможно, что:

• замкнуло диод;
• был утрачен контакт на обмотке;
• поломалось реле тяговое;
• пришли в негодность держатели щеток.

Впрочем, достаточно часто происходит всего лишь обрыв провода между генератором и приборной панелью или перегорание лампочки.

Если лампа горит при включенном зажигании, и аккумулятор получает заряд, то следует обратить внимание на исправность регулятора напряжения. При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо

Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа

При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа.

Иногда генератор не работает из-за того, что обмотка статора замкнулась на массу либо произошел разрыв электрической цепи.

Кроме того, на якоре порой отходят выводы колец контактных от обмотки. Их можно припаять на место.

Громкий шум, издаваемый генератором, скорее всего, свидетельствует о выходе из строя подшипников.

Устройство генератора на ВАЗ-2114

Прежде чем приступить непосредственно к проведению ремонтных операций с генератором, необходимо знать устройство данной запасной части.

Маркируется генератор для автомобилей ВАЗ 2113-2115 как 37.3701 , и подходит не только это семейство, а еще и на машины семейства ГАЗ. Итак, рассмотрим, с каких деталей устроен этот узел.

Устройство генератора ВАЗ

Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод «30» генератора; 10 – вывод «61» генератора; 11 – регулятор напряжения; 12 – вывод «В» регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка
