Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.

▪Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

▪Распространенные поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:

Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.

▪Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

Процесс замены втягивающего реле

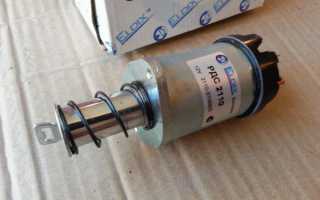

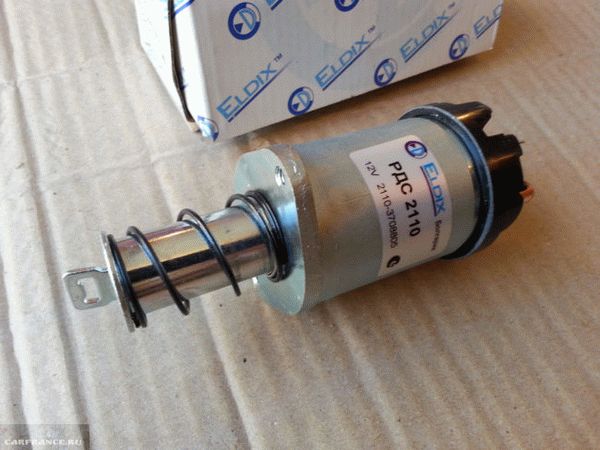

Втягивающее реле РДС 2110.

Если стартер не срабатывает при включении зажигания или работает через раз, то, скорее всего, причина кроется именно во втягивающем реле.

Заменить его можно не снимая с транспортного средства , но как показывает практика, лучше всего его снять.

Необходимые инструменты

Так выглядит втягивающее. Потребуется инструмент.

Для совершения полноценной замены потребуется некоторый инструментарий.

А именно: плоская отвёртка, трещотка и головка на 8. Внимание: если автолюбитель не уверен, что он сможет самостоятельно провести ремонтно-восстановительные работы, то рекомендуется обратиться в автосервис.

Алгоритм

Рассмотрим, последовательность действий направленных на смену втягивающего реле на ВАЗ-2110:

1. Прежде всего, потребуется обесточить транспортное средство, чтобы не замкнуть сеть, и ничего не спалить.
2. Проводим демонтаж стартера с машины.
3. Снимаем клемму со стартера и отводим в сторону.

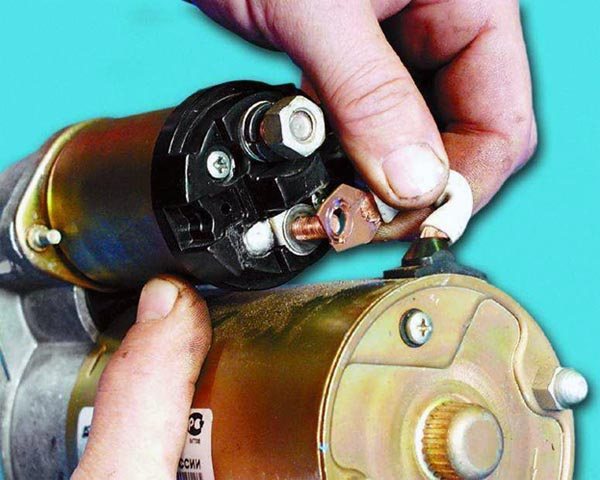

Откручиваем корпус, где находится втягивающее реле.

Вынимаем втягивающее реле.

Реле вытянутое со стартера.

Ремонт втягивающего реле стартера своими руками

https://youtube.com/watch?v=Mc7g0YhT2Yc

Ремонт втягивающего реле стартера своими руками. Автоэлектрик подскажет и покажет как это сделать.

Как снять втягивающее реле?

Стоит отметить, что при замене втягивающего не обязательно снимать стартер, но если помимо втягивающего, вы желаете проделать обслуживание стартера, то ознакомитесь: Как снять стартер?

Для замены втягивающего реле нам понадобятся:

• Гаечные ключи на «10» на «8».
• Плоская отвертка.
• Новое втягивающее.

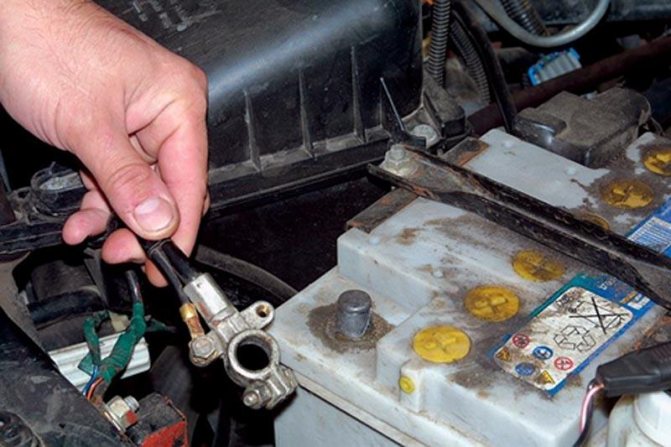

1. Снимаем минусовую клемму с аккумулятора ключом на «10».
2. Находим втягивающее реле, и снимаем с него клемму красного провода.
3. Затем ключом на «8» с задней части реле откручиваем две болта крепления тягового реле (показано на рисунке).
4. Снимаем силовой провод втягивающего, снимаем реле.

Важно. Снимать реле нужно осторожно: проследите, чтобы сердечник остался внутри. Так же во втягивающем реле находится пружина – проследите, чтобы она не выпала.

https://youtube.com/watch?v=Z07E-t5x9ww

Ремонт втягивающего реле стартера своими руками

Выбор детали на Ваз-2110

Часто меняют в сборе весь стартер, но мы рекомендуем так не делать. Втягивающее реле стоит намного дешевле всего комплекта.

К выбору нового реле стоит подойти со всей серьёзностью, поскольку от качества детали будет зависеть — насколько долго оно прослужит владельцу.

Аналоги

Кроме предложенного варианта оригинальной детали существует достаточно много аналогов, которые можно устанавливать на автомобиль. Так, многие автолюбители именно так и поступают. Рассмотрим, что предлагает владельцу 2110 автомобильный рынок запасных частей:

Cargo 131143– стоимость составляет 1200 рублей. Высокое качество за небольшие деньги.

Втягивающее реле стартера

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции. Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика. Вторая — ее возврат в исходное положение после запуска двигателя. Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

Вам станет известно:

Втягивающее реле с сердечником

Как снять втягивающее реле?

Не стоит пытаться искать и устранять неисправность непосредственно на автомобиле. Значительно проще сделать это, полностью демонтировав стартер. Для этого придётся:

• Отключить аккумулятор, сняв с него клеммы. В противном случае в ходе работ может случиться короткое замыкание, в результате которого АКБ и другие электрические компоненты выйдут из строя.
• Отсоединить электропроводку от втягивающего реле.
• Отвернуть болты, которыми стартер крепиться к двигателю автомобиля, и извлечь деталь.

Лишь после этого можно переходить к диагностике, снятию, ремонту или замене интересующего нас узла. Первая проверка выполняется без предварительной разборки. Для её выполнения:

• Подают ток от плюсовой клеммы аккумуляторной батареи на контакты втягивающего реле.
• С помощью провода перемыкают корпус детали (массу) с минусовой клеммой АКБ.

Когда всё исправно, электродвигатель начнёт вращаться, а бендикс выдвинется вперёд. При прекращении подачи напряжения электромотор прекращает работу и муфта возвращается в исходное положение. Но могут быть и другие варианты:

1. Электродвигатель работает, бендикс выдвигается, но назад не возвращается.
2. Бендикс выдвигается, но электромотор не включается.
3. Реле щёлкает или вовсе не срабатывает. Бендикс неподвижен. Стартер не крутит.

В некоторых случаях это удаётся сделать, лишь сняв переднюю крышку целиком.

Проверка втягивающего реле стартера. Видео:

Проверка втягивающего реле стартера (check (test) involving starter relay)

Принцип работы втягивающего реле

Перед тем как перейти непосредственно к неисправностям и методами их устранения, автовладельцам будет полезно узнать устройство втягивающего реле стартера, и как оно работает. Сразу стоит отметить, что механизм представляет собой классический электромагнит, состоящий из двух обмоток (удерживающей и втягивающей), схемы подключения его к стартеру, а также сердечника с возвратной пружиной.

В момент поворота ключа зажигания напряжение от аккумулятора подается на обмотки втягивающего реле. При этом создается электромагнитное поле, которое перемещает сердечник, находящийся в его корпусе. Тот, в свою очередь, сжимает возвратную пружину. В результате этого противоположный конец “вилки” сдвигается к маховику. При этом шестерня, соединенная с бендиксом, выдавливается наружу до момента зацепления с венцом маховика. В результате зацепления замыкаются контакты встроенной схемы включения стартера. Далее втягивающая обмотка отключается, а сердечник остается в зафиксированном положении при помощи работающей удерживающей обмотки.

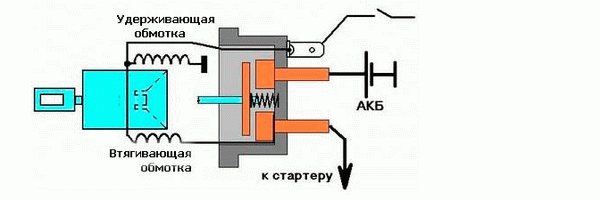

Схема работы втягивающего реле

После того как ключ зажигания отключает двигатель, напряжение на втягивающее реле перестает подаваться. Происходит возврат якоря в исходное положение. Механически соединенные с ним вилка и бендикс выходит из зацепления с маховиком. Таким образом, неисправность втягивающего реле стартера — это критическая поломка, из-за которой невозможно запустить двигатель.

Схема втягивающего реле стартера

Схема втягивающего реле

В дополнение к предыдущему пункту представляем вашему вниманию схему втягивающего реле стартера. С ее помощью вам будет легче понять принцип действия устройства.

Втягивающая обмотка реле всегда подключена к “минусу” через стартер. А удерживающая обмотка — непосредственно к аккумулятору. Когда сердечник реле прижимает рабочую пластину к болтам, и на стартер подается “плюс” от аккумулятора, то аналогичный “плюс” подается и на выход “минуса” втягивающей обмотки. Из-за этого она отключается, и ток продолжает идти только по удерживающей обмотке. Она слабее, чем втягивающая, однако обладает достаточной силой, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает беспрерывную работу мотора. Использование двух обмоток позволяет значительно экономить энергию аккумулятора во время запуска двигателя.

Конструкция стартера

Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:

• Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
• Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
• Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.

Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

Схема втягивающего реле стартера

Устройство втягивающего реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

1. Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
2. Приводной шток, закреплённый на сердечнике.
3. Возвратная пружина якоря.
4. Замыкающий шток с расположенной на нём контактной пластиной.
5. Пружины сжатия и возврата контактной пластины.
6. Втягивающая обмотка.
7. Удерживающая обмотка.
8. Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
9. Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
10. В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.

Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.

Стартер не крутит, ВТЯГИВАЮЩЕЕ РЕЛЕ не щелкает — НАСТОЯЩАЯ причина и ремонт БЕЗ ЗАМЕНЫ

Признаки и причины выхода из строя реле

К внешним признакам поломки втягивающего реле стартера относятся следующие аспекты:

• При повороте ключа в замке зажигания не происходит никаких действий по запуску двигателя, или запуск возможен лишь при выполнении нескольких попыток.
• После запуска двигателя стартер продолжает вращаться с большой скоростью. На слух это можно определить по сильному жужжанию механизма.

Неисправность в работе реле является одной из причин того, что машина не заводится, А причин его поломки может быть несколько:

• выход из строя (перегорание) внутри реле контактных пластин (в народе их именуют “пятаками”), уменьшение площади их контакта, “залипание”;
• обрыв (обгорание) втягивающей и/или удерживающей обмотки;
• деформация или ослабление возвратной пружины;
• короткое замыкание во втягивающей или удерживающей обмотке.

Как проверить втягивающее реле стартера мультиметром

Если вы обнаружили хотя бы один из перечисленных признаков, то следующим шагом по устранению поломки будет проведение детальной диагностики.

Как проверить втягивающее реле

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

• Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.
• Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1. 3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3. 5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Как заменить втягивающее реле стартера автомобиля

Автор: Сочи Авто Ремонт

Как заменить втягивающее реле стартера — случается, что стартер «не крутит» при попытке завести авто, отсутствуют характерные звуки перед запуском «движка», наблюдается необычное «гудение». Скорее всего, втягивающее реле стало неисправным. Попытаемся его самостоятельно поменять. Чтобы выполнить эту операцию, предстоит изначально снять стартер.

Ремонт втягивающего реле стартера

Изношенные контактные пластины реле

На многих современных машинах втягивающее реле выполнено в неразборном виде. Это делается по двум причинам. Первая — так увеличивается надежность механизма и его долговечность в силу механической защиты от внешних факторов. Вторая — таким образом автопроизводители хотят получить большую прибыль от продажи своих комплектующих. Если в вашем автомобиле стоит именно такое реле, то лучший выход в данном случае один — его замена. Запишите марку реле, его технические параметры, а лучше возьмите его с собой, и отправляйтесь в ближайший магазин или на авторынок за аналогичным новым.

Однако некоторые автовладельцы проводят его ремонт своими руками. Но при этом нужно знать, как разобрать втягивающее реле стартера. Если реле разборное — то оно поддается ремонту. В случае неразборного ремонт также возможен, однако в небольшом объеме. В частности, при пригорании “пятаков”, улучшении и чистке контакта. Если же сгорела или “закоротила” одна из обмоток, то такие реле, как правило, не ремонтируют.

Для дальнейших работ вам понадобится отвертка с плоским жалом, а также паяльник, олово и канифоль. Разборка реле начинается с того, что необходимо вытащить из него сердечник. После этого откручиваются два, которые держат верхнюю крышку, где расположены контакты катушек. Однако перед тем как ее снять, необходимо отпаять упомянутые контакты. При этом необязательно отпаивать оба контакта. Обычно, чтобы добраться к “пятакам”, достаточно отпаять лишь один контакт и приподнять с одной стороны крышку.

Разборка и ремонт втягивающего реле

Ремонт втягивающего реле ВАЗ 2104

Далее нужно открутить с верхней стороны болты, удерживающие “пятаки”, и достать их. В случае необходимости нужно провести их ревизию. То есть, почистить их с помощью наждачной бумаги с тем, чтобы избавиться от нагара. Аналогичную процедуру нужно выполнить и с их посадочными местами. С помощью слесарного инструмента (лучше всего с помощью отвертки с плоским жалом) почистить посадочное место, удалив оттуда грязь и нагар. Сборка корпуса реле происходит в обратном порядке.

Разборка и сборка разборного реле происходит аналогично. Для этого нужно раскрутить болты-шпильки и разобрать его корпус. Так вы доберетесь до внутренних элементов устройства. Работы по ревизии проводятся аналогично приведенному выше алгоритму.

Как провести ремонт реле своими руками

В основном, ремонтные работы предполагают разбор ряда механизмов. Тут важно помнить о мерах осторожности – не спешите, делайте все очень аккуратно, обесточьте машину. Стоит также тщательно подумать, есть ли необходимость осуществлять починку втягивающего реле стартера своими руками. При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму.

В то же время, решившись выполнять ремонтные работы самостоятельно, отключите питание от АКБ. Это первоначальное действие для разбора стартера, иначе вся проводка автомобиля может перегореть.

Не спешите демонтировать устройство, для начала протрите все элементы от загрязнений, чтобы пыль не проникла внутрь системы. Только после этого начинаем откручивать гайку щеточного узла. Далее достаем контакт. Затем приступаем к стяжным винтам, задача которых сводится к тому, чтобы соединить узел с массой.

Если все сделать правильно, мы сможем полностью извлечь реле из механизма. Теперь приступаем к откручиванию гайки на торце, в результате чего деталь делится на две части. Так мы получаем доступ к сердечнику, благодаря чему сможем заменить неисправный элемент, после чего устанавливаем механизм на свое место.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

• для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
• для не редукторных стартеров моделей ВАЗ 2108-21099;
• для редукторных стартеров ВАЗ всех моделей;
• для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

• Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
• БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
• Компания “Кедр” (Челябинск, РФ);
• Dynamo AD, Болгария;
• “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Замена втягивающего реле стартера

Проблемы с пуском автомобиля, странные звуки или «гудение», после проворота ключа в замке зажигания — симптомы, характерные для поломки втягивающего стартерного реле. Поломка не всегда проявляется сразу. Какое-то время устройство работает нормально, не признавая признаков неисправности. Но в определенный момент все меняется, и мотор отказывается заводиться.

В такой ситуации, лучший путь — замена втягивающего реле. Вопрос в том, как это сделать на автомобилях ВАЗ-2110 (смотрите видео, как проверить и как заменить втягивающее реле, ниже) . Неисправность может проявлять себя по-разному, а именно: отсутствием каких-либо действий, при попытке пуска мотора, появлением щелчков реле, бездействием стартера и так далее.

Каким бы ни был симптом, замена реле стартера на ВАЗ-2110 не так сложна, как кажется. При этом не нужно тратить деньги на СТО — всю работу можно сделать самостоятельно, своими руками.

Что стоит знать о втягивающем реле

Электрический мотор стартера отечественной «десятки» включается дистанционно, посредством сцепления венца махового механизма и бендикса. Это возможно, благодаря действию втягивающего реле стартера, состоящему из следующих узлов:

• Двух катушек. Одна из них — втягивающая (соединяется элементом управления), а вторая — удерживающая (подсоединена к управляющему выводу).
• Трех систем (магнитной, контактной и возвращающей).
• Трубы с якорем. Устройство представляет собой сердечник, в котором находится обмотка из меди. Концы провода выводятся на клеммник. Один из проводов подключен к электрическому мотору и управляющему контакту, а второй — к управляющему выводу и корпусу.

Лучшее решение, в случае выявления неисправности — замена реле стартера. Главное здесь внимательно подойти к диагностике и убедиться, что причина именно в стартере. Это логично, ведь проблемы с пуском часто связаны с другими неприятностями — разрядкой АКБ автомобиля, нарушением целостности проводов, появлением окалин, ухудшением качества соединения контактов и так далее.

Как проверить стартер

Чтобы убедиться в работоспособности или неисправности стартера, вам потребуется аккумулятор и пара проводов. Первым шагом, демонтируйте стартер, после чего берите первый провод и подключайте его к «плюсу» источника питания и одному из выводов втягивающего реле. Второй провод крепите на «минусовую» клемму и соединяйте с массой стартера. Наличие щелчка свидетельствует об исправности «бендикса».

Обратите внимание на характер звука. В идеале, щелчок должен быть быстрым и резким. Если же он затянутый и вялый, можно с уверенностью говорить о неисправности механизма.

Видео: Проверка втягивающего реле и контактов стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Если проверки показали поломку стартера, направляйтесь в магазин для выбора и покупки подходящей запчасти. Если устройство имеет неразборной корпус, достаточно будет замены втягивающего реле. В ситуации, когда на машине установлен разборной стартер, действуйте так:

• Скручивайте винты, которые стягивают крышку кожуха реле. В ряде случаев, используйте паяльник для отсоединения проводов обмоток (если они не дают снять крышку).
• Проверяйте состояние силовых контактов. Часто именно они являются причиной неисправности. Лучшее решение — установить новую контактную группу. В ситуации, если повреждение контакта незначительное, обработайте поверхность с помощью наждачной бумаги, с мелким «зерном».
• Собирайте изделие по обратному алгоритму.

Как выбрать новое втягивающее реле

Учтите, что втягивающее реле находится в подкапотном пространстве и смонтировано прямо на стартере. Как только вы нашли устройство, остается его поменять. Чтобы исключить ошибки в замене реле стартера, снимайте старый узел и берите его с собой в магазин. Так вы исключаете риски купить неподходящую деталь. Кроме того, производители ставят на втягивающих реле специальную маркировку, что упрощает выбор.

Фиксация детали производится с помощью 3-х винтов. Во избежание сложностей в будущем, купите по четыре медные гайки и шайбы. Преимущества таких изделий — устойчивость к пригоранию, что упрощает последующее скручивание.

Как поменять втягивающее реле

Для замены втягивающего реле на «десятке», подготовьте инструмент и сделайте ряд подготовительных мероприятий.

Для начала, отбрасывайте массу («минус») автомобиля, с помощью ключа на «десять». После демонтажа контакта, находите стартер, который смонтирован в нижней части моторного отсека (в промежутке между системой охлаждения и блоком двигателя). Далее, действуйте так:

1. Подключайте к втягивающему реле пару проводов, после чего отбрасывайте красный провод (приходит от разъема типа «папа»).
2. Сзади реле скручивайте пару гаек, с помощью ключа на «тринадцать».
3. Берите отвертку с плоским «жалом» и, с ее помощью, отбрасывайте шнур от передней части крепежа.
4. Освобождайте реле, после чего убирайте его в сторону.

Выполняя эту работу, следите, чтобы сердечник оставался внутри, а пружинка реле не вываливалась наружу. Этот момент, в процессе замены втягивающего реле, вызывает наибольшую сложность у автовладельцев. Для монтажа новой детали, выполняйте те же мероприятия, но по обратному алгоритму. Учтите, что старый сердечник остается на месте, поэтому монтаж нового реле производится без него, но с новой пружиной.

1. Теперь берите отвертку с плоским «жалом» и прикручивайте провода в передней части реле.
2. Далее соединяйте с проводами и вкручивайте гайки с помощью ключа на «тринадцать».
3. На завершающем этапе протягивайте гайки, фиксирующие питающий провод и подключенные к разъему типа «папа».

Как видно, замена реле стартера не вызывает сложностей даже у новичка. Для успешного выполнения работ требуется немного — инструмент, время и четкое следование инструкции. При появлении сложностей, всегда можно воспользоваться фото- или видеоматериалами.

Видео: Замена втягивающего реле стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Замена втягивающего реле на ВАЗ 2114

При наличии проблемы с нормальным пуском двигателя следует заняться ремонтом стартерного устройства. Первым делом приготовьте инструмент и рабочую зону. Для нормального демонтажа можно освободить пространство под капотом, сняв корпус воздушного фильтра. Далее процесс замены можно описать в нескольких шагах:

1. Снимите клеммы с аккумулятора для безопасной работы.



2. Отсоединяем фишки питания.
3. С помощью ключа на 13 отверните клемму, прикрученную к корпусу стартерного устройства.
4. Отверните крепления основного корпуса агрегата (3 гайки на 13).
5. Демонтируйте агрегат из посадочного места и ключом на 13 отверните провод с крышки.



6. Отверните винты крепления втягивающего реле отверткой и выньте деталь.

На место старого устройства рекомендуется устанавливать только новое. Даже при небольшой неисправности устройства в сердечнике следует менять корпус в сборе. Понятно, что для некоторых такой подход может не подойти, но стоимость этого устройства не такая большая, чтобы пытаться подручными средствами восстановить его работу.

Как проверить втягивающее реле стартера на исправность

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

• Износ его элементов;
• Выгорание контактных пластин, установленных в крышку корпуса;
• Обрыв или перегорание обмотки катушек реле;
• Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Втягивающее реле стартера: принцип работы, как проверить, замена

Практический каждый второй автовладелец на практике встречался с ситуацией ремонтно-восстановительных манипуляций над автомашиной. И чаще всего проблема обозначалась проблемами с пуском силовой установки. Узнайте, как проверить и заменить втягивающее реле стартера.

Однозначно, если подобная проблема не устраняется стандартным «оживлением» АКБ или зачисткой контактов, сомнения падают на реле.

Как проверить втягивающее реле стартера, знает не каждый. Из этой статьи вы узнаете, как это сделать, а после выявления конкретной причины по мере сил починить деталь в домашних условиях. Помните, что если нормально работает втягивающий пускового механизма, сложностей с запуском силовой установки больше не будет.

Диагностика своими силами

Перед непосредственной диагностикой втягивающего стартера, рекомендуется проверить сам пускач. В данном случае есть особые приемы, которые важно провести грамотно, чтобы узнать, какой элемент точно не работает.

После включения замка и проворачивания в нем ключа, рабочий пускач мгновенно попытается запустить силовой агрегат. Напротив, неисправный механизм пуска будет издавать характерные щелчки.

Внимание, механизм можно диагностировать на то, работает он или нет, старым и проверенным «дедовским» методом. Достаточно взять длинный штырь или отвертку и перемкнуть два контакта. Последние представляют собой металлические штыри сзади реле втягивающего. Если пусковой механизм после перемыкания контактов заработает, причина неисправности уже во втягивающем автомобильного стартера.

Диагностировать пускач, конечно же, можно и сняв его. По крайней мере, так делают многие специалисты. Только в этом случае, проверяя деталь, нужно быть крайне осторожным. Вращение узла может быть настолько сильным, что стартер легко выскочит из рук и способен нанести травмы.

Характер работы

Для полного анализа проблем втягивающего реле надо понимать, как оно функционирует. Характерно, что катушка стартера, получая ток от АКБ, создает магнитное поле. Последнее воздействует на якорь детали.

В свой черед, якорь стартера двигается, сжимая возвратную пружину. При этом одновременно задействуется бендикс, соединенный с маховиком.

После перемыкания контактов на обмотку более не поступает ток, но якорь еще держит катушку внутри.

Как только силовая установка заводится, катушка теряет ток, от силы возвратной пружины якорь идет в обратное положение. Бендикс обязательно расцепляется.

Причины выхода из строя

Втягивающее реле стартера чаще всего портится из-за следующего:

• Подгорают контакты или залипают.
• Перегорает обмотка.
• Наблюдается механические дефекты, или детали повреждаются из-за естественных причин.

Узнать, что втягивающее реле стартера повреждено, можно по следующим признакам:

• Стартер продолжает функционировать, даже после пуска мотора. Вращается он при этом на очень высокой скорости, о чем свидетельствует характерный жужжащий гул.
• После проворачивания ключа в замке, слышно холостое вращение стартера, но силовой агрегат не срабатывает.
• После проворачивания ключа в замке, издается щелчок, но стартер не срабатывает.

Втягивающее реле стартера, устанавливаемое на отечественные ВАЗы, имеет схожую конструкцию. Отличаться втягивающий элемент стартера может только по размерам или вариантам фиксации. В редких случаях, возможна и разница в устройстве сердечника.

Ремонт

Ремонт втягивающего реле выполняется путем разборки его. С другой стороны, почти девяносто процентов втягивающих стартера бывают неразборными. Понятно, что ремонт реле в данном случае невозможен, надо только заменить деталь. Замена осуществляется следующим образом:

• В обязательном порядке обесточивается АКБ.
• Механизм демонтируется, очищается от грязи и масла.
• Гайка щеточной системы откручивается с болта втягивающего.
• Контакт снимается с болта.
• Реле фиксируется стяжными винтами к массе, их надо снять.
• Снять нужно также с торца гайки, а затем разобрать на части.
• Снять отработанный сердечник и заменить.
• Сборка аналогична, но проделывается в обратной последовательности.
• Проверить, как все работает.

Работоспособность детали проверяется в обязательном порядке. Иначе нельзя получить уверенность, что все сделано правильно. Это как решение математической задачи с проверкой. Если все сделано правильно, никаких проблем с пуском мотора не будет (при условии, что причина не в другом узле).

autolirika.ru

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Принцип работы стартера и втягивающего реле

От описания устройства перейдём к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

• Замыкаются клеммы контактной группы. Ток подаётся на болты контактных пластин, а через них на обмотки.
• Образовавшееся на обмотках электромагнитное поле двигает сердечник в направлении задней крышки.
• Сердечник тянет за собой конец вилки, закреплённой в маске стартера. Вилка перемещает бендикс (обгонную муфту), расположенный на валу основного электродвигателя стартера.
• Бендикс входит в зацепление с зубчатым венцом коленчатого вала.
• Замыкающий шток под давлением на него сердечника смещается назад и перемыкает контактные пластины.
• Ток поступает на обмотки основного электромотора. Якорь вращается и приводит в движение коленчатый вал ДВС.
• После прекращения подачи напряжения детали узла под воздействием возвратных пружин возвращаются в исходное положение.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Назначение втягивающего реле

Во всех машинах Волжского авто мобильного завода применяется классическая система запуска двигателя, устроенная на базе электрического стартера, имеющего следующее устройство:

• Стартер является компактным электродвигателем, который при помощи муфты (она же «бендикс») подсоединяется к маховику двигателя на короткое время, приводя маховик во вращение
• Все это выглядит так просто, лишь с первого взгляда, на деле, обеспечение нормальной работы стартера — очень непростая задача, и тому имеются две причины
• Первая — стартер хотя и имеет скромные габариты, но в процессе работы через него пропускается ток в десятки, и даже в сотни ампер, а это создает некоторые проблемы с безопасным подключением его в цепь питания машины
• Если замыкать цепь стартера в замке зажигания непосредственно, тогда никакой замок, а так же другие компоненты, которые включены в эту цепь, просто сгорят, не выдержав токов возникающих при запуске стартера(см.Ремонт стартера Ваз 2109 своими руками – возможность неплохо сэкономить)
• Именно поэтому подключать этот агрегат к аккумуляторной батарее необходимо дистанционно, при помощи реле, имеющего контакты, рассчитанные на большие токи
• Вторая – агрегат должен работать кратковременно, и отключаться, когда мотор запустился, иначе он будет разрушен, так как не выдержит всей мощности двигателя
• С обеими задачами великолепно справляется на ваз 2109 втягивающее стартера, которое для этого и предназначено
