Привет всем, ТНВД является сердцем дизельного автомобиля. При сбоях угла впрыска начинается дымление и детонационные стуки мотора. Сегодня расскажу как делается регулировка угла впрыска ТНВД, потому что детонационные стуки разрушают мотор.

Дымление тоже нехороший признак, топливо сгорает не полностью, с выделением сажи, которая оседает на деталях двигателя и попадает в масло, постепенно забивая масляные каналы и образуя налет на клапанах. Это и повышает расход солярки и снижает компрессию. Отрегулировать угол впрыска можно самостоятельно, избежав проблем и ненужных расходов.

Описание двигателя 1HD

Производство двигателей серии 1HD началось в начале 80х годов 20 века. Первой в линейке силовых агрегатов появился двигатель с маркировкой 1HD-T, это был мотор в основе которого лежал чугунный блок и чугунная ГБЦ, двигатель развивал мощность в 165 лошадиных сил и обладал внушительными показателями крутящего момента в 360 Hm. Объем цилиндров составлял 4,2 литра, двигатель имел длинноходную архитектуру — ход поршня равен 100 мм, а диаметр цилиндра 94 мм, такая конструкция позволила добиться оптимального расхода топлива и великолепной тяги в любом диапазоне оборотов, что делает передвижение максимально комфортным в самых сложных условиях. Чугунная ГБЦ основана на системе SOHC — в ней используется один распредвал и 12 клапанов — по 2 на каждый цилиндр.

Материал ГБЦ позволил добиться оптимальной прочности в любых режимах работы, благодаря ему двигатель не боится перегревов.

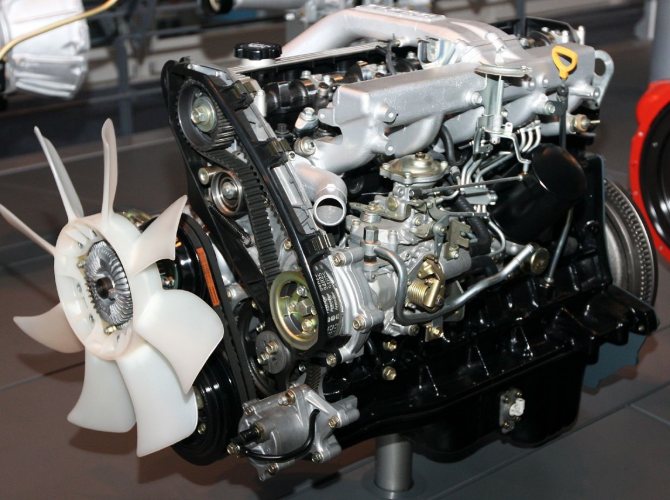

Привод ГРМ 1HD-T осуществлен ремнем, двигатель оснащен 8 клапанами, используется 1 распредвал
После модернизации 1HD-T получил маркировку 1HD-FT, а также 24 клапанную ГБЦ, вместо прежних 12, а также более мощный ТНВД, который имеет ощутимо большую кулачковую шайбу. На двигатели устанавливалась турбина CT26, которая надувает 0,62 бара в моторе 1HD-FT вместо 0,48 в 1HD-T. Все эти доработки позволили получить прирост мощности в 10%, а крутящий момент вырос на 6%. Небольшой прирост обусловлен тем, что в годы производства 1HD-FT был введен стандарт ЕВРО 2 и японцам пришлось задушить двигатель, для того чтобы соответствовать новому экологическому стандарту. Однако если судить по мощностным графикам, то преимущество 1HD-FT, перед более старым собратом равно 20% в некоторых диапазонах оборотов.

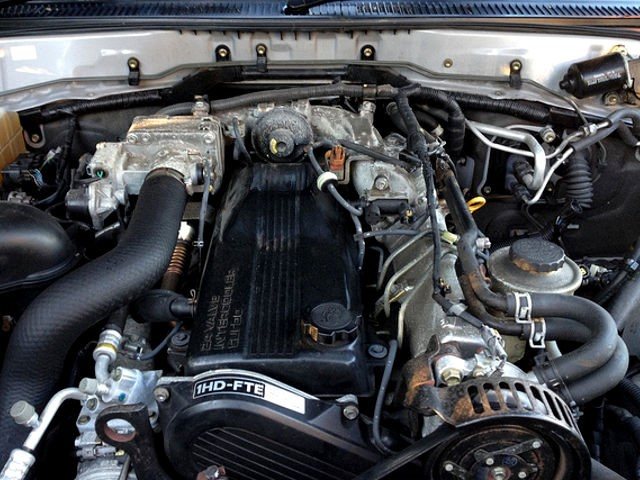

1HD-FTE получил электронный ТНВД и другую турбину

Конечным двигателем в линейке стал 1HD-FTE, данный мотор был координально переработан — механический ТНВД был заменен электронным, также было доработано охлаждение ГБЦ, установлены поршни новой конструкции, которые позволили увеличить степень сжатия до 18,8 единиц. Еще двигатель оснастили новым распредвалом с фазой 224/246. Силовой агрегат получил другую турбину — CT20B. все это позволило достичь мощности в 202 лошадиные силы и получить огромный крутящий момент в 430 Hm, который доступен в диапазоне оборотов с 1200 до 3100 в минуту. Для того чтобы соответствовать экологическим нормам двигатели были оснащены системой EGR, которая нередко доставляла проблемы владельцам силовых агрегатов.

В целом двигатель получился очень надежным и не прихотливым, его мощностные показатели были достаточно внушительными для того времени, когда он производился, ресурс силовой установки составляет около 500 тысяч километров, хотя попадаются экземпляры которые прошли 700 000 км. без капремонта

ТНВД HOWO A7 D12 DENSO оригинал

Мастер класс по ремонту тнвд 1hd-fte

Я ж сказал,не смотреть.Чё кипятишся?Ты думал -ща вам Слава всё расскажет и покажет?Нетушки.

Собственно открыть тему меня подстегнуло следующее состояние души:

1.На форуме масса оч.неплохих мастеров.Люди они тоже правильные и инфу не жмуть.

2.Сколько не разбираю сотых насосов,Так и не понял,как я их чиню..Разобрал-собрал,завёл.И нифига не понял.Как устроен понял,а вот чего такого в нём поломалось-нет.А чаще-разобрал-собрал-не завёл.Вот любой другой насос разбираешь и вобщем понятно,кому пирдык.Да и отстроить его после разборки никак,но хоть понятно,в чём дело.Сразу.Спокойно заказываешь повреждённое и к парням куда на стенд по приходу.А на этого пялишся,как баран,и нифига не понимаешь.Всё в идеале,а насос молчит.

3.С погружением в устройство и принцип действия насоса стало понятно,что он вечен.Он неспособен поломацца,настолько там всё по взрослому исполнено.Настолько по взрослому,что ходить он должен на порядок дольше механических распределительных.И ведь ходят.По 700-800 тык ходят.Или не ходят.

4.При наличии у насоса всего одного регулируемого параметра-высоты подёма клапана отсечки,представляется нелогичным невозможность этот параметр выловить органолептически.Т.е.я понимаю как оно должно быть:насос на стенд,тестплан,обороты,давления,массорасходные характеристики…..

Эт я всё понимаю.НО.

Вот он жил,жил.И вот он раз и помер.А шайбочка то одна.И он на ней работал.А значит,не в ней в падле дело и значит стенд ему нафик не нужен.

5.Имею в наличии 7 насосов.Все мёртвые.У всех в потрохах ни задиринки ни скольчика.

6.Починил за свою бытность штук пять насосов с одной и той же проблемой-задиры в помпе низкого давления и задиры по паре.

поменял на б.уху-поехали.

А эти семеро,ну просто нецелованные внутри,как с завода,а не работают.

Ну и теперь о главном.

Есть у меня устойчивое убеждение,что в насосах наших,горячё любимых,особенно за цену нового ,замене,в абсолютном большинстве случаев подлежит какая то грошовая деталька.Типа седла клапана.И никак я с той мыслишкой не могу расстаться.А так же то,что починить насос может любой дядька с руками,если будет знать некоторые моменты,кои и предстоит нам выяснить сообща.

А посему предлагаю многоуважаемому сообчеству провести мастеркласс колективный.Вы то чё,подумали,что я его проводить буду?Да не-е,я так,для затравки,я вот завтра выложу все фотки всех потрошков егонных,да расскажу как оно работает,а работает оно,должен вам сказать ,господа,презабавненько.Заодно и про двойной впрыск порассуждаем,поскольку видно откуда он берётся….

Ну,до скорого.

Просьба модераторам нижайшая:Ребята,трите флуд пожалуйста.Если у меня чего получится из затеянного,архиважная может получиться темка.Токо чтоб не заляпанная всякой фигнёй.

Регламент обслуживания 1HD-FTE

Силовой агрегат считается одним из надежнейших дизелей компании Toyota, но для того, чтобы двигатель жил долго и счастливо, требуется своевременно производить техническое обслуживание двигателя в соответствии с регламентом, а также использовать качественные расходники и запчасти.

Одним из важнейших расходников является моторное масло, правильный выбор лубриканта позволит не только сохранить заявленный заводом производителем ресурс, но и увеличить его. Стоит отметить, что силовая установка прекрасно работает на маслах средней ценовой категории, таких производителей как Mannol, Castrol, Kixx, Лукойл. Какое масло лить в 1HD-FTE? В соответствии с мануалом в мотор требуется заливать синтетические или полусинтетические масла вязкости 5W-30, 5W-40, 10W-40 в зависимости от условий эксплуатации.

Регламент обслуживания 1HD-FTE представлен ниже:

• Замену фильтрующих элементов требуется производить раз в 30 тысяч километров, если пренебречь этим, то работа двигателя может стать неровной — появятся вибрации, будут плавать обороты ХХ, а также если топливный фильтр забьется, то двигатель просто откажется заводиться.
• Ремень ГРМ требует замены каждые 100000 километров, а лучше поменять его при отметке в 70 тысяч км., это обезопасит вас от массы неприятностей, ведь обрыв ремня ГРМ приведет к тому, что клапана встретятся с поршнем, ведь двигатель 2HD-FTE гнет клапана. В итоге обрыв ремня повлечет за собой полный ремонт ГБЦ, а худшем случае капремонт двигателя.
• Регулировку клапанов рекомендуется производить каждые 40 тысяч километров, если этого не сделать, то могут появится проблемы с рокерами, а также пренебрежение этим правилом повлечет за собой нестабильную работу двигателя, а также очень громкий стук доносящийся из ГБЦ. Самым плохим вариантом будет прогар клапанов, это повлечет за собой ремонт ГБЦ с заменой несправных клапанов.
• Замена масла производится каждые 10 тысяч километров, важно заливать в двигатель масло в соответствии с мануалом, объем заливаемого масла равен 11,4 литра. Если пренебрегать заменой масла, то двигатель обрастет нагаром, а также повысится износ всех пар трения.
• Состояние приводных ремней следует просто контролировать, при необходимости нужно их менять.
• Система охлаждения требует ежегодной проверки помпы и замену антифриза раз в 100 тысяч километров. Помпу нужно проверить на люфты, а каждые 50 тыс. км. рекомендуется ее менять.

Регулировка клапанов на 1HD осуществляется достаточно просто, ее можно выполнить своими руками

Надежность, проблемы и ремонт двигателя 1HD-FTE/T/FT

Выпуск дизельных моторов 1HD был начат в 1990 году и появился он на автобусе Toyota Coaster и внедорожнике Land Cruiser 80. Этот рядный 6-ти цилиндровый мотор пришел на смену старому двигателю 12H-T с такой же компоновкой. Блок цилиндров 1HD отлит из чугуна с диаметром цилиндров 94 мм, внутри него стоит коленвал с ходом поршня 100 мм. Это дает приличный рабочий объем — 4.2 литра.

Блок цилиндров накрыли чугунной ГБЦ с неразделенными камерами сгорания и с одним распредвалом. Двигатели 1HD-FTE и 1HD-FT получили по 4 клапана на цилиндр. Диаметр впускных клапанов 33 мм, выпускных 30.5 мм, толщина ножки клапана 7 мм. Моторы 1HD-T имели 2 клапана на цилиндр, диаметр впускных 42.5 мм, выпускных 36 мм, а диаметр ножки клапана 8 мм.

На двигателях 1HD необходимо регулировать клапана раз в 40 тыс. км. Зазоры клапанов на холодном двигателе таковы: впуск 0.15-0.25 мм, выпуск 0.35-0.45 мм. На двигателе 1HDFTE зазоры такие: впускные клапаны 0.17-0.23 мм, выпускные 0.47-0.53 мм. Распредвал вращается с помощью зубчатого ремня, а замена ремня ГРМ предписана после каждых 100 тыс. км или каждые 80 тыс. км в условиях города.

На этих моторах используется непосредственный впрыск топлива. Дизели Тойота 1HD оснащались турбокомпрессором Toyota CT26, которая надувает 0.48 бар на 1HDT и 0.62 бар на 1HDFT. На двигателях 1HD-FTE стоит турбина Toyota CT20B.

Двигатели 1HDFTE отличались от 1HDFT улучшенным охлаждением в области выпускных клапанов и форсунок, новыми седлами выпускных клапанов, другими поршнями и степенью сжатия 18.8, вместо 18.6, здесь был увеличен объем моторного масла. А также, на 1HD-FT использован механический ТНВД, в то время как на 1HD-FTE уже электронный, еще на FTE используется другая крышка клапанов, новые распредвалы 216/246 вместо 224/246. Подобные модификации позволили получить больше мощности и крутящего момента во всем диапазоне.

Чтобы моторы соответствовали современным экологическим классам, здесь используется система рециркуляции отработавших газов EGR.

Вместе с турбированными 1HD, выпускались и родственные атмосферные дизели 1HZ .

Собирали 1HD до 2007 года, затем их заменили на дизель 1VD с конфигурацией V8.

Проблемы и недостатки дизельных двигателей Тойота 1HD

Дизели 1HD-FT имеют проблему с износом рокеров, оси рокеров и распредвала, это приводит к люфтам, рассухариванию клапанов и их встрече с поршнями. Во время очередной поездки на регулировку клапанов (а ее обязательно стоит делать каждые 40 тыс. км) стоит осмотреть состояние газораспределительного механизма. Важно вовремя заменить изношенную ось, изношенные рокера, если нужно, то и распредвал, впускные клапана, пружины клапанов, а также очистить закоксованные направляющие и грязный впускной коллектор. Вскрытие покажет, что нужно конкретно в вашем случае. Также хорошо будет заглушить клапан ЕГР, это неплохое решение не только для 1HD-FT, но и для всех дизелей 1HD, оно заметно облегчит жизнь мотору и увеличит его ресурс.

Несмотря на вышеописанное, турбированные дизели 1HD, как и атмосферные собратья 1HZ, простые, надежные и, при достойном регулярном обслуживании с использованием высококачественного масла и хорошего дизельного топлива, не доставляют никаких проблем. Ресурс 1HD легко может превысить 500-600-700 тыс. км.

Обзор неисправностей и способы ремонта

Силовая установка отличается надежностью и редко доставляет проблемы своим владельцам, но даже у таких прочных и продуманных двигателей есть конструктивные недочеты которые представлены ниже:

Одной из распространенных проблем силовой установки является износ оси рокеров и самих рокеров, это приводит к люфтам, стукам, рассухариванию клапанов и их выпадением в цпг, последствия очень плачевные, разбивает посадочные места клапанов, разбивает поршни, появляются задиры на гильзах цилиндров. Из-за этого потребуется полный капремонт двигателя или его замена. При очередной регулировке клапанов, следует проверить состояние оси рокеров и сами рокера, если все в порядке, то отрегулировать клапана и продолжить эксплуатацию, но если заметен люфт или неудовлетворительное состояние рокеров, то следует их заменить на новые, в противном случае неприятных последствий не избежать.

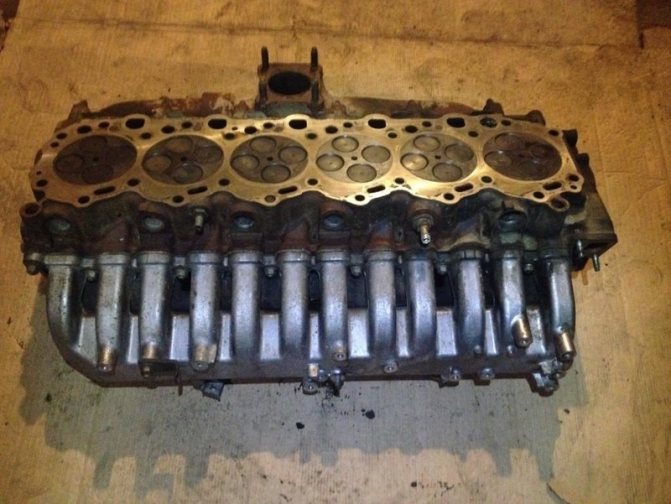

Головка блока цилиндров не редко доставляет проблемы своим владельцам

Также проблемы часто возникают с охлаждением турбины, т.к ее охлаждение осуществлено антифризом, то при воздушных пробках, которые возникают из за неисправной пробки радиатора, турбина перегревается и выходит из строя, в худшем случая происходит заброс масла во впуск. Двигатель может уйти в разнос, ведь любое масло, даже подсолнечное, может служить топливом для дизельных двигателей. Если силовая установка уйдет в разнос, то очень сложно будет его остановить. Для того, чтобы этого не произошло следует следить за состоянием турбины и проверять сухость впускного коллектора.

Турбина с маркировкой CT20B устанавливалась на многие автомобили производимые Тоетой

Клапан ЕГР многие убирают по причине того, что при его неправильной работе, которая связана с неисправностями лямбды, неисправностью расходомера или вырезанными катализаторами, клапан засоряется сажей и нагаром и в последствии все это летит в поршневую, но ведь проще всего просто заглушить его, а не выяснять почему он работает не так как должен. Автолюбители, не хотят видеть грязь в поршневой и впуске и просто глушат клапан EGR.

Также при больших пробегах из за износа появляется масложор, чаще всего проблема кроется в маслосъемных колпачках и их замена помогает избежать расхода масла, но если данная процедура не помогла, то следует произвести капремонт двигателя, так как попадание масла в камеру сгорания, может закончится тем, что двигатель уйдет в разнос и ремонтировать будет уже нечего.

Электронная система

Как правило, в таких электронных системах принято использовать насосы распределительного типа так как в них установлены дополнительные устройства. Они регулируют положение дозатора и клапана автоматического опережения на впрыске топлива.

Блок управления ТНВД Denso и само его устройство очень похоже на принцип работы инжекторного двигателя и его ЭБУ. Блок управления воспринимает сигналы от большого количества датчиков, которые также присущи известному нам инжекторному двигателю. Это датчик положения педали акселератора, частоты вращение распределительного и коленчатого валов, температуры воздуха и прочие.

Зачем нужны сигналы

Эти сигналы обрабатывает блок управления и складываются в определенный посыл для топливного насоса после чего и отправляются туда. Получая сигнал, он обеспечивает соизмеримую подачу топлива в цилиндры, выбирает давление форсунки и, определяет нужный и лучший угол опережения впрыска. Система, основанная на датчиках довольно эффективна. К примеру, если на двигатель опускается дополнительная нагрузка, печка, например, или кондиционер, то ЭБУ моментально это замечает по поступающим сигналам и в режиме реального времени корректирует работу ТНВД так, чтобы компенсировать новую нагрузку.

Варианты тюнинга 1HD-FTE

Силовой агрегат прекрасно поддается чип тюнингу, что позволяет добавить ему еще 30-40 лошадиных сил, увеличивается давление наддува. Также можно сделать портинг ГБЦ и увеличить степень сжатия путем фрезеровки головки блока цилиндров. Данный тюнинг не повредит двигателю — никак не отразится на ресурсе, только улучшит его мощностные показатели.

Тюнинг двигателя нередко производят энтузиасты — поднимают давление турбины, либо устанавливают турбокиты

Также можно установить уже готовые турбокит Gturbo, который позволит увеличить мощность до 400 л.с, а показатели крутящего момента могут достичь 1000 Hm, стоит понимать, что такой тюнинг плачевно отразится на ресурсе, для грамотной постройки такого мотора придется переработать практически все, начиная от топливной системы и заканчивая ШПГ и ЦПГ.

Когда необходимо регулировать впрыск

На заводе для регулировки ТНВД есть специальный станок. Поэтому он неплохо работает без регулировок. Но, бывают случаи, когда после каких либо ремонтных работ, приходится регулировать угол впрыска, например:

• После замены газораспределительного ремня
• Снимали ТНВД, и не можете установить его шкив по специальным отметкам.
• Любые другие неизбежные ремонтные работы, нарушившие регулировку угла впрыска.

Напомню вам, дорогие читатели, что для полной регулировки ТНВД нужен специальный стенд. Поэтому разбирать его по деталям или вращать все имеющиеся на нем винты просто глупо. Вы разрегулируете устройство настолько, что потом без стенда уже никак не получится обратно настроить работу мотора. Поэтому не понимая что и зачем крутить не трогайте сами винт полной нагрузки насоса и прочие винты, потому что обратно вы их настроить не сможете. Вам ведь не нужны лишние проблемы и расходы?

Полезные рекомендации

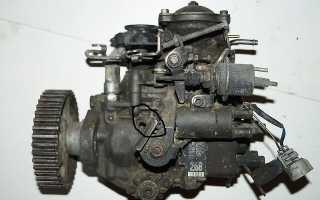

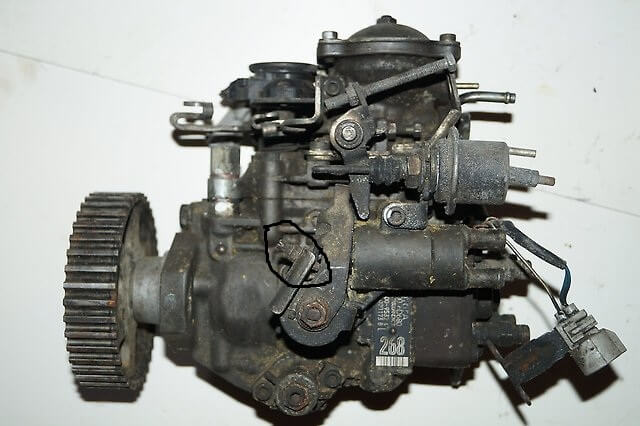

Главной рекомендацией перед любыми работами, связанными с демонтажем топливного оборудования своими руками, будет нанесение и освежение отметок на всех шестернях, шкивах и прочих элементах. Краской или несмываемым маркером наносятся полоски. Чтобы при сборке совмещая их, легче было собрать аппаратуру и не нарушить регулировку зажигания.

Регулировать зажигание на дизельном движке можно такими способами:

• Регулировка по отметкам, если они есть.
• Подбор впрыска опытным путем.

Список моделей авто, в которые устанавливался

В основном двигатель 1HD-FTE устанавливался на джипы компании Toyota:

Япония

Toyota Land Cruiser (10.1989 — 12.1994) suv, 9 поколение, J80

Toyota Land Cruiser (04.2005 — 06.2007) 2-й рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (08.2002 — 03.2005) рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (01.1998 — 07.2002) suv, 10 поколение, J100

Россия

Toyota Land Cruiser (01.1990 — 12.1995) suv, 9 поколение, J80

Toyota Land Cruiser (04.2005 — 12.2007) 2-й рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (08.2002 — 03.2005) рестайлинг, suv, 10 поколение, J100

Toyota Land Cruiser (01.1998 — 07.2002) suv, 10 поколение, J100

Перечень модификаций 1HD

• 1HD-T — базовая модификация вокруг которой все строилось, двигатель имел 8 клапанную гбц и турбину CT22, давление наддува являлось 0,48 бар, мощность силовой установки составляла 165 лошадиных сил.
• 1HD-FT — силовая установка производство которой началось в середине 90х, получила 16 клапанную гбц, другой распредвал. Также инженеры увеличили давление турбины до 0,62 бар, но к сожалению двигатель пришлось зажать из за экологических норм. Его мощность была равна 170 лошадиных сил.
• 1HD-FTE — последняя в линейке силовая установка получившая электронный ТНВД, улучшенное охлаждение ГБЦ, распредвал с фазой 224/246, турбину CT20B. Мощность силовой установки возросла до внушительных 202 лошадиных сил, а показатели крутящего момента перевалили за 400 Hm. Производство силовой установки было закончено в 2007 году.

Технические характеристики

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Для чего служит ТНВД

Основным отличием бензинового агрегата является поджег горючей смеси внутри цилиндров. В бензиновом моторе смесь воспламеняется свечами. В дизеле смесь самовозгорается под воздействием сжатия. ТНВД нужен для своевременной подачи солярки в цилиндры, в момент сжатия.

По конструкции насосы ТНВД различаются следующим образом: рядного типа, магистрального и распределительного. У рядного нагнетание солярки в каждый цилиндр идет от своей пары плунжеров. Распределительный обеспечивает все цилиндры одной — двумя парами плунжеров. Магистральные аппараты служат для нагнетания солярки в аккумулятор топлива.

Запомните, ТНВД и форсунки, главные элементы дизельной системы зажигания. Они присутствуют в большинстве дизельных агрегатов и бывают электронного типа.
