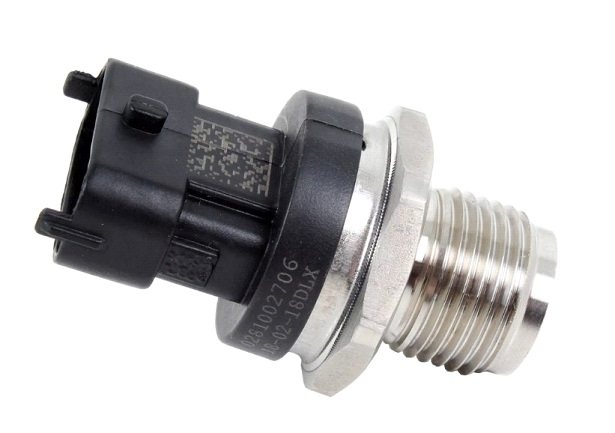

Датчик давления топлива автомобиля

Датчик давления топлива (далее — ДДТ) неотъемлемая часть системы топливоподачи для бензиновых и дизельных моторов. В зависимости от конструкции системы в авто может устанавливаться два регулятора, для магистрали низкого и высокого давления.
Исправность регулятора напрямую влияет на качество работы двигателя, неисправный узел снижает моторесурс ДВС на 15 %, ресурс топливного насоса на 50 %.

Принцип работы и конструкция

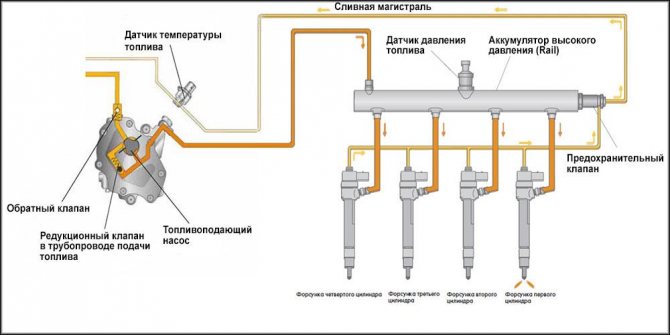

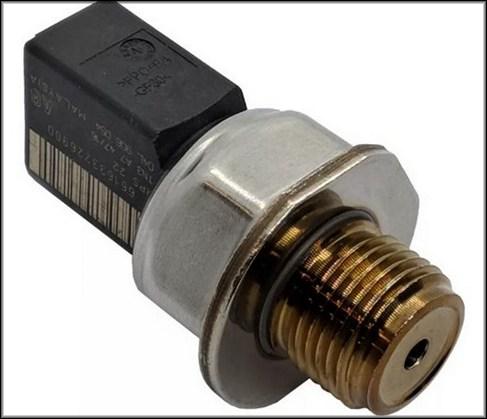

Регулятор давления топлива (далее — РДТ) монтируется на рампе, для дизельных моторов с подачей топлива по системе COMMON RAIL, бензиновых ДВС местоположения датчика различно. Единственным остается принцип подключения ― патрубок от насоса или монтаж на топливную рейку. Если система предполагает рециркуляцию топлива, характерную для бензиновых инжекторных двигателей, регулятор устанавливается на рампе. Если система не предполагает сброса топлива из рампы, датчик монтируют сразу после топливного насоса.

Конструктивно РДТ состоит из металлической мембраны, которая прогибается под давлением топлива и настроена на определенный диапазон работы и электрической регулирующей части. Электроузел представлен четырьмя тензорезисторами, которые меняют сопротивление элемента в процессе механического воздействия топлива на мембрану.

На некоторых автомобиля присутствует два рдт, на магистралях и высокого и низкого давления. Перед тем, как проверить качество топливной смеси, проводится диагностика обеих деталей замером выходного напряжения. По электроимпульсу от датчиков регулировки ЭБУ формирует сигнал на открывание/закрывание топливного клапана.

Бензиновые и дизельные ДВС имеют одинаковое выходное напряжение на ДДТ около 1.3 В, но различаются параметры давления топлива, которое поступает на форсунки.

Признаки поломки датчика

Во всех авто после 2000 года выпуска РДТ интегрированы в блок управления двигателем и при любой неисправности на приборной доске загорится «Чек». Существуют старые дизельные моторы, которые комплектуются механическими регуляторами, диагностика элементов проводится планово или после появления сбоя в работе ДВС. Характерные симптомы неисправного датчика:

• Кроме сигнала «Check Engine» выходят следующие коды ошибок: Р0190-Р0194.
• Резкое снижение мощности ДВС, потеря тяги, часто определяется во время обгона, автомобиль не имеет мощности для динамичного ускорения даже до 120 км/ч.
• Перерасход топлива.
• Авто заводится плохо, независимо от того прогрет двигатель или нет.
• Для дизельных ДВС характерно появление провалов на высоких оборотах, когда мотор не реагирует на сброс скорости.

Основная опасность передвижения с поломанным датчиком ― насос начинает работать в аварийном режиме, это приводит к его быстрому износу.

Если после диагностики сканированием обнаружена ошибка Р1181 ― разгерметизация топливной рампы, в первую очередь необходимо проверить регулятор, ошибка может свидетельствовать об износе установочной прокладки.

Причины поломки регулятора находятся в его конструктивных особенностях. Это износ или разрыв мембраны или нарушение электроконтактной группы. Отдельно стоит неисправность проводки. Во время диагностики датчика проверяется состояние клемм соединения, качество кабеля. ДДТ не ремонтируют, элемент меняют на новый, подбирая регулятор под конкретную марку авто и тип топлива.

Средний срок службы датчика от 5 лет. Характерной особенностью детали считается то, что неисправность возникает не за 1 день. Разрыв, растяжение мембраны происходит медленно, в 80 % случаев водители отмечают, что при минимальном износе регулятора практически не было заметно нарушений в работе ДВС. Исключение ― обрыв проводов колодки.

После установки датчика необходимо провести прописку элемента в ЭБУ, чаще это касается не оригинальной запчасти, а аналога.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Рекомендуем: Когда менять топливный фильтр

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления,

топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива.

Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана

(говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

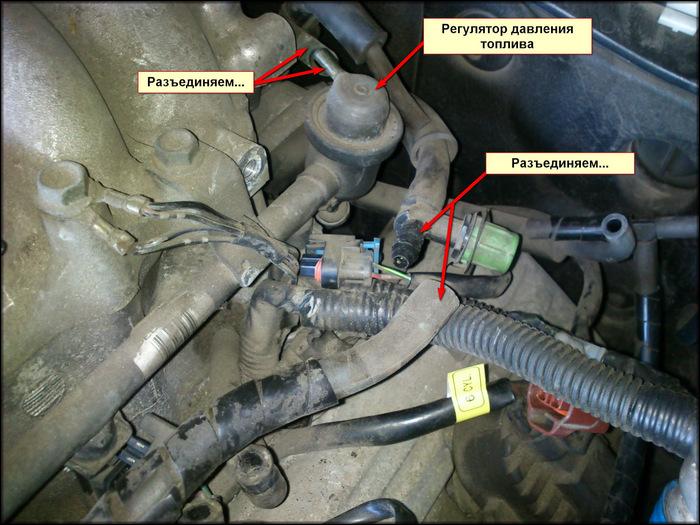

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

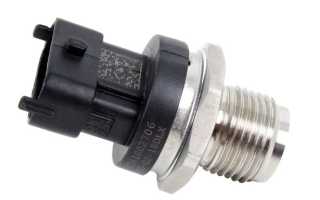

Датчики дизельных систем COMMON RAIL типа BOSCH

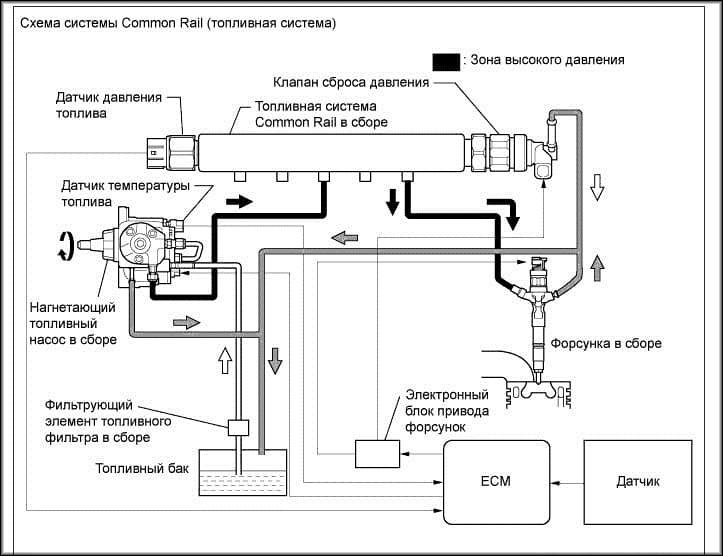

Производительные системы прямого впрыска топлива COMMON RAIL от Бош получили большую популярность благодаря эффективности, снижению расхода топлива и надежности. Существует три разновидности систем топливоподачи, каждая из которых оснащается ТНВД определенного класса и уровня:

• с регулировочным клапаном на рампе высокого давления;
• регулировка топлива на патрубке высокого давления при выходе на ТНВД;
• тип «двойной контроль», с двумя РДТ на магистралях высокого и низкого давления.

Точно определить, где находится регулятор, можно после изучения системы топливоподачи конкретного двигателя. Первичную диагностику рекомендуется проводить мультиметром. Оригинальные датчики Бош для COMMON RAIL имеют срок эксплуатации от 10 лет, выходят из строя в последнюю очередь, поэтому при любых нарушениях в режиме работы дизельного мотора диагностику начинают с проверки форсунок, ТНВД, качества дизеля.

Самостоятельно поменять РДТ можно за 15 минут в гараже, процедура достаточно простая. Но чтобы менять элемент необходимо полностью удостовериться, что некорректная работа ДВС связана с выходом из строя регулятора.
