Устройство подвесок

Начиная с древних времен, стала использоваться передняя подвеска, которая была применена и при конструкции автомобиля. Первые авто ездили практически на той же подвеске, которая применялась и на конных экипажах. Так как скорость первых автомобилей была не выше тридцати километров в час, то такая подвеска была рассчитана на небольшие нагрузки. Но в современных авто она претерпела много изменений, мало того, появилось много новых конструкций.

Первые элементы автомобилей были направлены на придание движению большей комфортабельности, тогда как отдельные части управления колесами в тридцатых годах стали формировать для облегчения управления авто. В этом хорошо помогает стабилизатор, который применяется в строении независимой передней системы колес, позже появилась система и для задних колес. Но в данной статье мы остановим внимание именно на передней подвеске.

Устройство передней подвески представлено независимой системой, которая имеет цель зафиксировать движение передних колес, чтобы они имели с одной стороны хорошее сцепление с поверхностью дороги, что придавало бы им легкоуправляемость, а с другой стороны помогало бы легко входить в повороты, без чего не обходится ни одна дорога. Хотя схем формирования деталей и много, но принцип содержания элементов один и тот же. Рассмотрим эту схему:

• Наличие направляющих элементов, которые бы удерживали нужную траекторию движения колес по сравнению с кузовом,
• Наличие упругих элементов, которые придают нужную силу, помогающую колесам перемещаться,
• Также нужно наличие элементов, которые бы гасили колебания.

Классификация

Укрупнённо принято разделять типы подвесок по степени связи колёс одной оси между собой. Не касаясь тех конструктивных решений, когда эта связь вносится умышленно в любой тип для акцентирования отдельных качеств, суть при этом не меняется.

Независимая

Направляющий аппарат выполняется таким образом, что перемещения одного колеса никак не влияет на все прочие. Разве что через кузов, который всё же изменяет своё положение из-за неидеальности подвески.

Достигается это отсутствием механических связей между колёсами одой оси. Каждое имеет свой направляющий аппарат, упругие элементы и амортизаторы. Использование стабилизаторов не считается.

Полузависимая

Такой тип подразумевает наличие силового элемента, связывающего подвески колёс одной оси. Но он выполняется упругим, то есть жёсткой связи нет. Это усложняет обеспечение требований по комфорту и управляемости, зато несёт с собой конструктивную простоту и избавляет от дублирования некоторых элементов направляющего аппарата.

Классический пример – торсионная балка задней подвески на бюджетных легковых автомобилях с передним приводом. Подвеска получается очень компактной, лёгкой и отличается высокой надёжностью за счёт малого количества шарниров.

Зависимая

Самый простой тип подвески, применяется ещё со времён первых автомобилей. Колёса одной оси располагаются на концах жёсткой балки, иногда выполняющей роль корпуса неразрезного приводного моста.

Характеристика элементов

У каждой подвески есть направляющие элементы. Речь идет о рычагах, стойках, шаровых опорах, шарнирах, выполненных из резинометаллических материалов. Также она имеет упругие элементы, здесь речь идет о пружинах, рессорах, камерах пневматических, торсионах. Гасящие элементы – это все виды амортизаторов.

Но на самом деле подобная классификация – это чисто условная характеристика. Например, это может касаться такой детали, как поперечина передней подвески. Она использовалась еще со времен конструкции карет.

Также речь может идти о рессоре, которая была еще в конных экипажах, она сохранилась и в современных автомобилях. Такая деталь может заменить три, которая как пружина смягчает движение авто. Пружина широко распространена, она позволяет машине двигаться без большой тряски, чего не скажешь о том устройстве, которое выступает как поперечина передней подвески.

Правил эксплуатации и насколько можно нагружать подвеску

Если не превышать допустимую нагрузку на узел в сборе или отдельные элементы, подвеска служит очень долго.

Если, к примеру, сайлентблок изношен и его давно уже надо было менять, или амортизаторы отслужили свое, то при попадании на яму на скорости, может поломаться или треснуть рычаг передней подвески.

В современных легковых машинах устанавливают два варианта рычагов: из стали и из легкого сплава.

Вот как выглядят стальные и легкосплавные рычаги.

У легкосплавных рычагов подвески ресурс меньше, чем у стальных. Но, они облегчают вес машины.

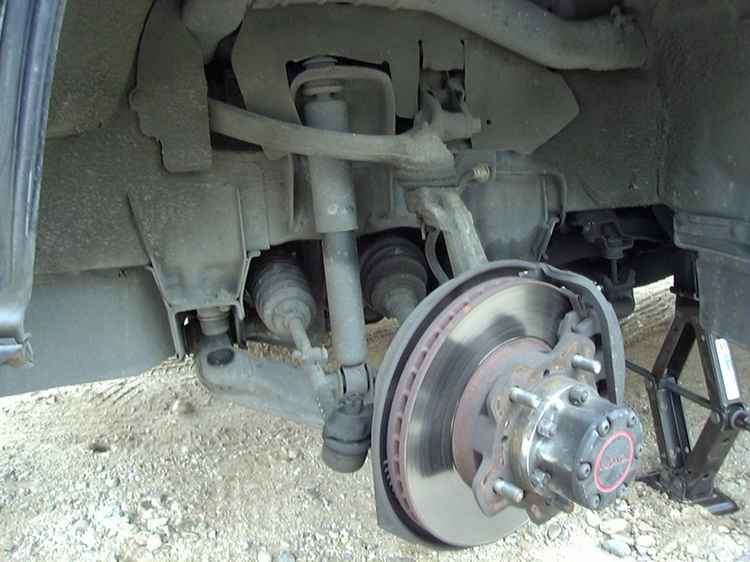

Распространенные конструкции передней подвески

Обратим внимание на виды подвесок, из которых состоит основная часть автомобиля. Основное устройство – это многорычажная подвеска. Она позволяет легко управлять авто даже на самой трудной трассе. Например, это такая схема, как Мак-Ферсон.

В этом случае нужно обратить внимание на такую часть, как подрамник передней подвески. Он отлично работает, когда автомобилю нужно придать устойчивости, чего не скажешь, когда рама передней подвески не имеет подрамника.

Подвески рассматриваемого типа позволяют использовать многорычажный тип, где есть жесткая пружина, также обязательно присутствует вертикальная стойка. Получается, что стабилизатор принимает на себя все колебания, помогая водителю легче управлять авто.

Также стабилизатор выполняет функцию устойчивости. Благодаря ему возможно контролировать траекторию движения колес, что очень удобно, так как рама передней подвески находится выше, чем нижний рычаг. К тому же стабилизатор способствует более ровному движению авто. Также не забудем упомянуть о многорычажном узле, который помогает избегать колебаний при движении автомобиля.

Резиновые упругие элементы подвески автомобиля

Данные элементы играют вспомогательную роль в работе подвески, тем не менее, их так же можно отнести к упругим элементам. Они в первую очередь помогают избегать ударов металлических частей подвески друг о друга, тем самым максимально снижая уровень шума. Так же увеличивают жесткость основных элементов и ограничивают степень их деформации.

Резиновые элементы отлично справляются с работой, как на сжатие, так и на отбой. Так, к примеру, полиуретановые отбойники, установленные в стойке амортизатора, прекрасно работают на отбой. Различная форма, как и в случае с пружиной, задает рабочие характеристики резинового элемента. Форма конуса позволяет обеспечить плавные характеристики, сначала сжимается тонкая, верхняя часть, чем ближе к толстой части, тем более упругой становится резина.

Сегодня часто встречаются отбойники ступенчатой формы, имеющие чередующиеся тонкие и толстые части. Это позволяет в значительной степени увеличить его рабочий ход.

Преимущества и недостатки Мак-Ферсона

Обратим внимание на плюсы данного типа:

• простая многорычажная конструкция автомобиля, основа – это стабилизатор,
• может быть увеличен моторный отсек в авто,
• легко обслуживать, особенно стабилизатор и многорычажную конструкцию.

Теперь обратим внимание на минусы:

• угол развала, когда в дело включается рычаг, у многорычажного узла не самый лучший,
• если перегрузить машину, то стабилизатор страдает, так как многорычажное устройство не срабатывает,
• также понижается линия капота, когда стабилизатор достигает максимальной точки в многорычажном устройстве.

Самый надежный тип для России и СНГ

Каждый автолюбитель в России жалуется на плохое состояние дорог. Существует мнение, что все типы подвесок быстро вырабатывают ресурс при езде по российским дорогам.

Но во многом это зависит от стиля вождения автолюбителя. Чтобы продлить срок службы всего автомобиля, не забывайте притормаживать перед кочками и ямами или объезжать их.

Водители спорят на форумах, какой вид лучше. Но все зависит от личных предпочтений – кому-то нравится жесткая подвеска, а кому-то мягкая. Если говорить о надежности, то долговечными считаются пружинный и торсионный виды. Производители прислушиваются к мнениям автовладельцев и выпускают комбинированные виды, например, торсионно-пружинные.

Рекомендуем: Принцип работы автомобильного генератора, его устройство и схема подключения

Подвеска с двойным поперечным рычагом

Обратим внимание на подвеску, которая выполняется на поперечном рычаге, расположенном по два с каждой стороны.

Это менее распространенная форма, которая имеет преимущество в том, что много у нее возможностей в компоновке, также возможно получить оптимальный развал колес при движении, к тому же низко опускается капот. Что же касается недостатков, то это более сложный ремонт, а также большая масса устройства.

Выделим основных три группы. Во-первых, наличие рычагов, во-вторых, наличие пружин и стабилизаторов, а также, в-третьих, амортизаторов. Последние две составляющие – это краегульный камень качественной машины. Именно они способствуют отличному передвижению легковушки, определяют плавный ход, легкость в управлении.

История появления

Попытки сделать передвижение транспортного средства мягче и комфортнее предпринимались еще в каретах. Изначально оси колес жестко крепились к корпусу, и каждая неровность дороги передавалась сидящим внутри пассажирам. Повысить уровень комфорта могли лишь мягкие подушки на сиденьях.

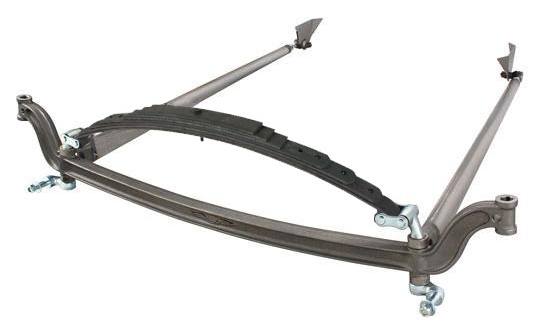

Зависимая подвеска с поперечным расположением рессоры

Первым способом создать упругую «прослойку» между колесами и кузовом кареты стало применение эллиптических рессор. Позже данное решение было позаимствовано и для автомобиля. Однако рессора уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на небольшой скорости. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобилестроения повлекло и эволюцию подвески. В настоящее время насчитываются десятки их разновидностей.

Подведем итоги

Как мы увидели, подвеска – это довольно капризное устройство в машине. Есть много разных типов этого компонента, каждый из которых имеет свои преимущества и недостатки. Мы рассмотрели два основных типа. Это узел Мак-Ферсон и двойная рычажная форма. Помимо передней подвески существует и задняя, которую мы в этой статье не рассматривали. Сравнивая Мак-Ферсон и двойное рычажное устройство, можно сделать вывод, что по деньгам лучше иметь первый тип, что же касается качества, то подойдет второй.

Определяем, что элемент вышел из строя

Есть несколько признаков, согласно которым можно определить неисправность:

• Кузов усилено вибрирует на гребенке со стороны поврежденного амортизатора;
• Ощущается биение в рулевом колесе;
• Тормозной путь становится длиннее;
• При поворотах автомобиль заносит;
• Следы подтеков масла;
• При движении по прямой автомобиль уносит в сторону;
• В стойке наблюдаются стуки, посторонние шумы.

Схема устройства
Если вовремя не выполнить ремонт передних стоек на СТО или своими руками, это может привести к печальным последствиям:

• Опорные подшипники разрушатся;
• Шины будут неравномерно изнашиваться, прыгать, образовывать бугры на поверхности резины;
• Ступичные подшипники выйдут из строя;
• Тормозной путь станет длиннее, что опасно на любом участке дороги;
• Тормозные колодки будут неисправно работать, их рабочий ресурс существенно сократится.

Есть два основных способа как проверить элементы на предмет их неисправности. Один профессиональный, второй кустарный, но тоже достаточно эффективный.

1. Специальный вибростенд. На него загоняется автомобиль, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показывать результат около 75%, но это вполне нормально. Если же процент составляет менее 50, тогда пришло время менять деталь.
2. Ручное раскачивание. Вам нужно взяться за передок машины, за ее крыло, и начать раскачивать. Постарайтесь добиться максимальной амплитуды, которую позволяет получить вес вашего тела. Если что, попросите товарища помочь. Суть заключается в том, чтобы после раскачки резко убрать руки и посмотреть на машину. Если она сразу вернулась в исходное положение и не колеблется больше, тогда все хорошо. При обнаружении даже незначительного колебания можете считать, что стойки желательно заменить в ближайшее время.

Статья в тему: Выбор и замена стоек на автомобиле ВАЗ 2114

Обстоятельный рассказ на видео о подвеске и тормозах

Источники

Характерные неисправности

Для передней подвески характерны определенные поломки, которые определяются двумя явлениями:

• Стуки;
• Шум;
• Износ шин.

Их следует рассматривать отдельно, поскольку причины появления разные.

Шумы

Если вы слышите не стук, а шум, тогда причины проблем передней подвески могут заключаться в следующем:

• Болты, отвечающие за крепление штанги стабилизатора поперечной устойчивости к кузову, ослабли;
• В опоре стойки разрушились резиновые компоненты;
• Износились резиновые подушки стяжки или штанга;
• Пружина подвески сломалась или нарушила свою геометрию;
• Колеса разбалансировались;
• Разрушился буфер хода сжатия.

Стуки

Если вы начали слышать стуки, которые идут от передней подвески, это может быть вызвано несколькими причинами:

• Стойка имеет определенные неисправности;
• Стяжки на поперечине, подушки износились или ослабло крепление болтов;
• Крепление к кузову оказалось недостаточно прочным;
• Пружины вышли из строя;
• Шарниры износились;
• Резиновая часть подвески нарушила свою целостность. Стук при этом должен быть четким, как удар металла по металлу;
• Регулировка колес имеет нарушенный баланс.

Повышенный износ резины

Если вы не поклонник быстрых разгонов, резких торможений или не перегружаете автомобиль, тогда причины повышенного износа могут быть:

• Углы установки колес выбраны неправильно;
• Шарниры износились;
• Нарушен баланс колес.

Передние стойки амортизаторов ВАЗ 2110, 2111, 2112

Плановая замена стоек передней подвески ВАЗ 2112

Надоело ездить уже «как по волнам», купил:

2 стойки ВАЗовских = 1400 х 2 = 2800 руб. Опорники 2 шт.(Балаково) = 500 х 2 = 1000 руб. Пыльники 2шт. = 150 х 2 = 300 руб. Отбойники 2 шт. = 75 х 2 = 150 руб. WD-40 = 150 руб.

Также понадобится: Головка на 13 Головка на 19 Ключ рожковый на 17/19 Ключ на 22 или 24 к съемнику Пассатижи Монтажка Ключ съемник, чтобы отвернуть гайку со штока амортизатора Стяжки пружин

Домкратим, откручиваем колесо, откручиваем два болта крепления стойки, одну гайку с рулевого наконечника, под капотом 3 гайки, которые держат опорный подшипник и можно доставать стойку.

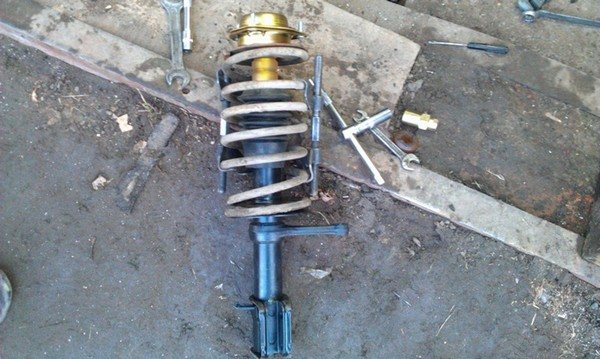

Прекидываем пружину на новую стойку и можно ставить.

Едем на развал/схождение:

Развал/схождение + работа на наконечник и развальный болт = 750+250 = 1000 руб.

Особенности при замене передних стоек ВАЗ 2110, 2111, 2112

Как менять передние стойки я рассказывать не буду, так как этой инфы полно в инете. Я расскажу с какими сюрпризами вам придётся столкнуться. После того как я поддомкратил ту сторону, на которой запланировал менять стойку и снял колесо, я взял обычный строительный уровень, притулил его к диску

и выставил уровень, на «0»

(уровень нужен с регулирующимися колбами). Это для того, чтобы при сборке новой, по этому уровню выставить развал колеса и потом доехать до СТО на сход-развал с минимальными потерями. По демонтажу стойки проблем не возникало, действуем по мурзилке. А вот по её разборке я зашёл в тупик. При покупке стоек надо было приобрести спец. ключ. Пришлось изготавливать ключ для откручивания верхней гайки.

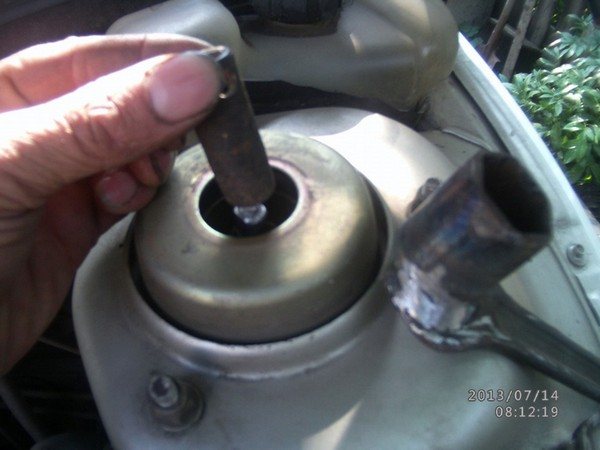

Понадобился кусок трубы, подходящий по диаметру, вставляем во внутрь гайку и обстукиваем, делая головку на 22

Потом привариваем это к ненужному рожковому ключу. Также, нужна трубка чтобы придержать шток от прокручивания, делая её овальной

Срывать гайку легче на автомобиле. Что я и сделал со второй стойкой. Надо только сорвать и немного открутить. Дальше опять по мурзилке.

Стойки и передние пружины SS20 Racing -50 Комфорт

В этих записях я постараюсь рассказать о особенностях SS20 Racing и сравнить их с обычными SS20 Комфорт. Частей будет несколько. Далее, под катом.

(фотографии как всегда сделаны на регистратор КАРКАМ Q2)

Стойки я выбрал с занижением в -50 мм модификации комфорт. Есть ещё модификация спорт но, по отзывам совсем табуретка получается. Гарантия на стойки один год.

Единственное, что мне не понравилось в упаковке, это то, что между стойками внутри коробки ничего нет. Они при транспортировке бьются друг об друга. Верхняя картонка на предыдущем фото от этого не спасает, хотя, должна. Она очень тонкая.

Вот такие. Такой ответ сотрудника SS20 я нашёл на Драйве, комментарий с этим ответом написал пользователь с ником TeploVozniK, благодарю. Амортизаторы серии SS20 Racing имеют два варианта настроек Комфорт и Спорт для каждой величины занижения. Так как амортизаторы предназначены для эксплуатации в составе заниженной подвески (с заниженными пружинами) то их энергоемкость увеличена по сравнению со стоковыми. Настройки Комфорта по сжатию практически не отличаются от стока, у Спорта сжатие увеличено на 30% по сравнению со стоком. Усилие отбоя у Комфорта увеличено по сравнению со стоком на примерно 60%, у спорта практически в два раза выше стока. С наилучшими­ пожеланиям­и. Шаяхметов Вадим. руководите­ль отдела сервисных программ Научно-производст­венное предприяти­е

В комплекте только стойки. Стандартные амортизаторы SS20 комплектуются шумоизоляторами.

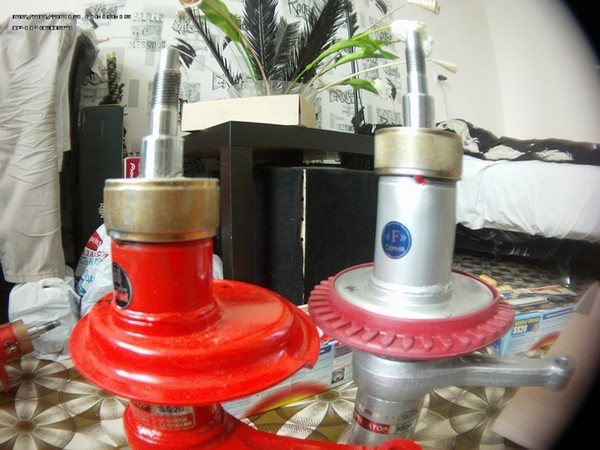

В сравнении с обычными стойками.

Более подробно. Поворотный… назову его рычагом. Так вот, поворотный рычаг смещен на несколько сантиметров вниз. Это сделано для того чтобы при занижении минимизировать изменения схождения колёс при ходе подвески.

Укорочен не только шток амортизатора, но и сам корпус на несколько сантиметров.

На нижней части стойки приварены рёбра жёсткости. По словам представителя SS20 сделаны для того чтобы не деформировать стойки при боковом ударе. Возможно и другое назначение, я точно не знаю. Но из-за этих рёбер в будущем я не смогу установить стабилизатор ТехноМастер с шаровыми соединениями. Но, ещё подумаю что можно сделать. Может позову на помощь жену Болгарина и спилю их.

В коробке информационные буклеты, гарантийный талон и наклейка SS20 SPORT. Такие буклеты лежат во всех коробках. Но наклейки есть только в коробках с амортизаторами и опорами.

Пружины с переменным шагом витков и занижением в -50 мм. Холодной навивки. Изначально хотел взять Eibach Sportline но потом решил собрать подвеску на компонентах одного производителя. Гарантия четыре года

Они довольно легкие, и это хорошо. По словам производителя изготовлены из какой-то Японской стали.

Пружины имеют прозрачную силиконовую оплетку предотвращающую стуки при сильном сжатии.

В сравнении с обычной пружиной SS20.

В коробке также куча буклетов и гарантийный талон-инструкция!

В ней подробно описано, как демонтировать амортизаторы и заменить старые пружины. И какие для этого потребуются инструменты.

Рекомендуем: Новая модель УРАЛ

Установка стабилизатора подвески 20мм на ВАЗ 2110, 2111, 2112

Поучаствовал в местных любительских соревнованиях типа ралли – спринт. Для меня это был отличный повод испытать,

Как сделать съемник

Съемник для сайлентблоков

Более подходящим вариантом съемника является трехлапчатый съемник. Для его сотворения нужно иметь такие материалы:

• Листовой металл шириной 10 мм.
• Железный кругляк, владеющий поперечником 30 мм.
• Винт.

Смена сайлентблоков фронтальной подвески ваз 2110

Сделать съемник конечно без особых затруднений, если придерживаться аннотации:

• Сделать набросок лапок съемника. Их длина должна составлять приблизительно 20 см.
• Нанести выкройку на листовой металл.
• Вырезать лапки и обработать их наждаком.
• В высшей части лапок необходимо просверлить по 3.2 отверстия для болтов.
• Далее нужно сделать сердцевину, для в которой требуется и пригодится заготовленный железный кругляк. Необходимо просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Смена сайлентблоков фронтальной подвески на ваз 2110

• Последняя деталь – винт. В высшей части винта следует просверлить насквозь отверстия.
• Осталось только собрать съемник. Для этой цели винт необходимо просунуть в сердцевину, а к ней прикрепить лапки.
