Механическая коробка переключения передач (МКПП) предназначена для преобразования и передачи вращающего момента от двигателя к трансмиссии автомобиля со ступенчатым изменением передаточного числа.

Модели Волжского автозавода укомплектовывались четырех и пяти ступенчатыми коробками передач. На ВАЗ 2107 «пятиступку» стали устанавливать с 1982 года. Эта коробка — одна из удачных конструктивных решений «классической» механики.

Как все механизмы, имеющие вращающиеся и трущиеся детали, КПП также подвергается интенсивному износу. Устройство агрегата сложное, поэтому обслуживание и ремонт лучше делать в специализированных мастерских с привлечением обученного персонала.

Хотя каждый автолюбитель, умеющий держать в руках инструмент, изучив устройство и порядок выполнения работ, может у себя в гараже произвести обслуживание и ремонт.

Пятиступенчатая МКПП

На «Жигулях» седьмой модели установлена пятиступенчатая коробка передач, имеющая пять скоростей вперед и одну назад.

Изготовлена она из дюралюминия, имеет аналогичные крышки спереди и сзади. Спереди к коробке при помощи шпилек крепится кожух сцепления. Снизу на устройстве установлена крышка из стали. Между корпусом коробки и каждой крышкой уложены уплотнительные прокладки.

Передняя крышка соединена с кожухом сцепления при помощи запрессовки. В ней отверстие для выхода первичного вала и установки манжеты.

Внутри коробки в определенном порядке установлены валы с шестернями, синхронизаторами и устройствами для переключения передач. Справа имеется заливное отверстие для масла, снизу — сливное отверстие с магнитной пробкой.

Внизу слева на крышке выходит трос спидометра, который приводится вторичным валом при помощи шестеренчатого зацепления.

Рычаг переключения скоростей находится сверху. Состоит из устройства выбора передач, штоков и механизма фиксации. К рычагу сверху крепится рукоятка. Вся эта конструкция крепится к крышке при помощи трех шпилек.

Вид коробки передач:

1. Кожух муфты сцепления.
2. Сапун.
3. Корпус коробки.
4. Крышка задняя.
5. Рычаг переключения скоростей.
6. Корпус рычага.
7. Фланец муфты.
8. Гайка.
9. Привод спидометра.
10. Крышка поддона.
11. Отверстие для заливки.

Детали в разобранном виде:

1. Вилка для включения 3-й и 4-й передач.
2. Вилка для включения 1-й и 2-й передач.
3. Крепеж для вилки.
4. Граверная шайба.
5. Шток вилки для включения 1-й и 2-й передач.
6. Сухарь.
7. Шток вилки для включения 3-й и 4-й передач.
8. Рычаг переключения скоростей.
9. Шток вилки для включения 5-й передачи и заднего хода.
10. Сухарик.
11. Сухарик.
12. Пружина фиксатора 5-й передачи и заднего хода.
13. Крышка фиксаторов с прокладкой.
14. Пружины фиксаторов.
15. Шариковые фиксаторы.
16. Вилка для включения 5-й передачи и заднего хода.
17. Втулка.

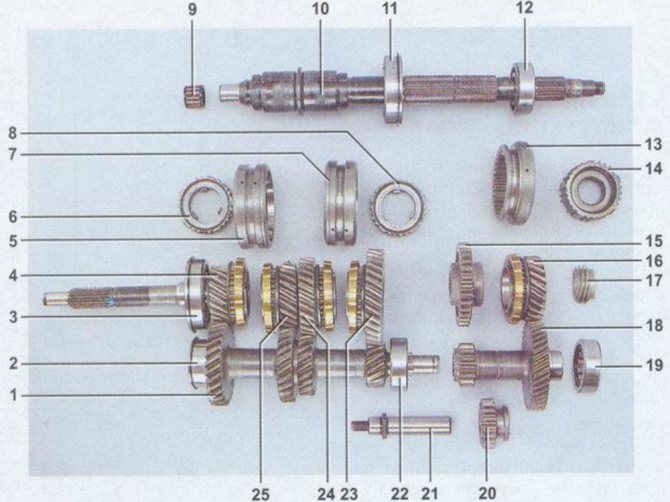

Движущие части коробки передач:

1. Промежуточный вал.
2. Передний подшипник промежуточного вала.
3. Задний подшипник первичного вала.
4. Первичный вал с шестерней 4-й передачи.
5. Муфта синхронизатора 3-й и 4-й передач.
6. Ступица муфты синхронизатора.
7. Муфта синхронизатора 1-й и 2-й передач.
8. Ступица муфты синхронизатора.
9. Передний подшипник вторичного вала.
10. Вторичный вал.
11. Промежуточный подшипник вторичного вала.
12. Задний подшипник вторичного вала.
13. Муфта синхронизатора 5-й передачи.
14. Ступица муфты синхронизатора.
15. Шестерня передачи заднего хода.
16. Шестерня с синхронизатором 5-й передачи.
17. Шестерня привода спидометра.
18. Блок шестерен 5-й передачи и передачи заднего хода.
19. Подшипник блока шестерен.
20. Промежуточная шестерня заднего хода.
21. Ось промежуточной шестерни заднего хода.
22. Задний подшипник промежуточного вала.
23. Шестерня с синхронизатором 1-й передачи.
24. Шестерня с синхронизатором 2-й передачи.
25. Шестерня с синхронизатором 3-й передачи.

Замена сальника КПП вторичного вала ВАЗ 2106-КЛАССИКА

КОРОБКА ПЕРЕДАЧ ВАЗ 2106

Советский союз – это не просто государство, а целая эпоха, длившаяся более 70 лет. Государство стремилось стать одним из лидеров на мировой арене, поэтому крайне важно было, чтобы автомобильная промышленность была не хуже, чем в странах западного мира. Одним из ярких представителей такой гонки автопрома стал легендарный автомобиль ВАЗ 2106. Выросло несколько поколений наших граждан, которые считают шестерку лучшим отечественным автомобилем. И это не лишено здравого смысла, ведь инженеры автозавода в Тольятти создавали простой и оттого надёжный автомобиль.

Коробка передач авто ВАЗ 2106 также отличалась высокой степенью надёжности и качества. Впрочем, без высококачественного трансмиссионного масла работа КПП была бы недолгой. КПП шестерки – это основной элемент трансмиссии, с помощью которого передается крутящий момент с силового агрегата через сцепление на привод ведущих колес, регулируя скорость их вращения.

КПП ВАЗ 2106 и их устройство

На этот автомобиль устанавливалось два вида коробок передач, одна из них – механическая 4-ступенчатая трансмиссия. Вторая – улучшенный вариант предыдущей, рассчитанная на 5 скоростей, также механического типа. При этом пятиступенчатая коробка передач из-за своей модернизации отличалась большей ценой и была более требовательна в обслуживании. Кроме того, обе эти КПП (и пятиступенчатая, и 4-ступенчатая) могут быть взаимозаменяемы.

Схема переключения передач ВАЗ 2106 показана на фото.

Устройство любой из них представляет собой простую конструкцию, состоящую из нескольких валов (первичный, вторичный, промежуточные), картера и механизма переключения передач с синхронизаторами. На первичном валу находится крепко посаженная шестерёнка, которая входит в постоянное зацепление со всеми остальными шестернями. Вал вращается за счёт двух подшипников, расположенных спереди и сзади, передний к тому же находится в гнезде коленчатого вала с торца. Задний находится внутри картера и уплотнен с помощью сальника. Наличие последнего объясняется тем, что в картере находится трансмиссионное масло.

Вторичный вал вращается за счёт трёх подшипников. Игольчатый передний подшипник жёстко посажен в гнезде первичного вала, шариковый подшипник по центру находится в посадочном гнезде картера, а задний запрессован в гнездо на задней стенке. Он также имеет сальниковый элемент, предотвращающий возможную утечку масла из картера КПП.

Вал промежуточного типа представляет собой вал с блоком шестерен, вращающийся на двух подшипниках. Спереди установлен шариковый подшипник, а сзади цилиндрический роликового типа. На боковой части находится шестерня с обратным ходом движения. Что касается синхронизаторов, то конструктивно они одинаковы и состоят из ступицы, пружин и муфт, снабжённых блокираторами в виде колец.

Во многом благодаря простой, надёжной и качественной КПП ВАЗ 2106 может похвастаться неплохой динамикой и скоростными характеристиками. Всё шестерни, за исключением тех, что у задней скорости, имеют косой зуб и находятся в постоянном зацеплении. Подобная конструкция при своих небольших размерах позволяет передавать на валы больший крутящий момент, тем более передаточные числа КПП ВАЗ 2106 подобраны грамотно. На задний ход устанавливаются шестерни с прямым зубом, поэтому автомобиль не может набирать высокую скорость при включенной задней скорости, так как такие шестерни не могут передать большой крутящий момент.

Переключение скоростей происходит в результате работы муфт с синхронизаторами. Сам рычаг переключения и весь механизм представляет собой вилки со штоками. После переключения скорость фиксируется шариками с пружинами, которые удерживают шток. Инженеры также предусмотрели защиту от возможности включения сразу двух скоростей одновременно, используя для этого специальные блокираторы или же в простонародье «сухари». Для того чтобы поменять масло, в КПП есть специальные отверстия с пробками, имеющими резьбу и резиновые уплотнители.

Имейте в виду: эксплуатационные характеристики металлических деталей подобраны, учитывая использование качественного трансмиссионного масла.

Основные неисправности на КПП ВАЗ 2106 и как их устранить

Неисправности коробки передач «шестерки» имеют не одну причину. Соответственно, и способы их устранения будут разниться.

Соотношения передаточных чисел на КПП

Седьмая модель «Жигулей» получила хороший вариант пятиступенчатой коробки. Конструкторы Волжского автозавода за прототип взяли коробку с ВАЗ 2105, заменили передаточное число главной пары редуктора с 4.3 на 4.1, далее на 3.9 и получили следующие соотношения передач.

Передаточное число — это отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

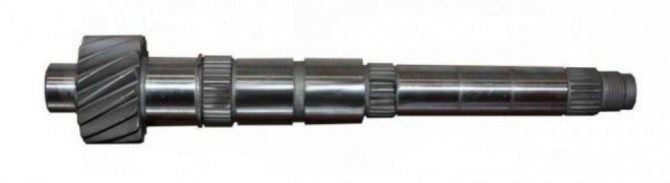

Первичный вал

Первичный вал передает вращающий момент с коленчатого вала двигателя через диск сцепления на коробку передач. Диск находится на шлицах передней части вала. На вал жестко посажена шестерня постоянного зацепления.

Для свободного вращения он уложен в два подшипника. Один подшипник находится в торце коленчатого вала, другой — в передней крышке коробки передач.

Вторичный вал

В сложном механизме КПП вторичный вал является заключительным этапом преобразования крутящего момента и передачи его на кардан. На этом валу свободно двигаются шестерни первых трех скоростей. При определенной передаче они заходят в соединения с шестернями промежуточного вала и обеспечивают нужный крутящий момент.

Вал уложен в подшипники, их три. Один запрессован в торец первичного вала, другой — в корпус коробки, третий — в заднюю крышку.

Промежуточный вал

Промежуточный вал передает вращение от первичного вала к вторичному.

Он исполняет роль сателлита. Шестерни и вал изготавливаются из единой заготовки. Установлен он на трех подшипниках. Шестеренки пятой и задней скорости находятся на нем.

Вилки

В процессе переключения скоростей участвуют вилки, которые двигают шестеренки по валу на определенное место.

Приводит вилки в движение рычаг переключения передач.

Установка КПП от Фиат Полонез (Polonez) на ваз 2107 2106 2101 и другую классику.

Для тех кто не знает: «Полонез» — машина производства Польши. Как и ВАЗ имеет родителя «ФИАТ». Механизм самой ручки переключения передач другой, более крупный, не круглый, а «квадратный», чем внешне и отличается. Из за этого придется немного расширять горловину в салоне. Кожух сцепления тоже другой, но их, как правило снимают еще в Польше. Передаточные числа «Полонез»:

1. 3,777 2. 1,944 3. 1,306 4. 1,0 5. 0,795

Это у обычного «Полонеза». А теперь перейдем к т.н. скоростной версии — «Полонез-Каро». Первичный вал «Каро» тоже без проточки, но коробка выглядит поновее и на шестерни 3-ей передачи 37 зубьев. Передаточные числа «Полонез-Каро»:

1. 3,829 2. 1,971 3. 1,321 4. 1,0 5. 0,805

Что касается сальников. Оба как у ВАЗ. Ну мало ли. Какое самое главное отличие от ВАЗовской коробки передач? Устройство пятой передачи. Она более продумана. Да и качество другое. В общем без компромисов. Кстати, думаю многим интересно будет узнать что из себя представляет пресловутый «Полонез-Каро» внешне. Вот несколько фоток:

Кстати на фотке в салоне хорошо видно расположение рычага КПП и немного позже это объяснит угол наклона кулисы Полонезовской КПП Ну а теперь от теории перейдем к практике. Итак приобретено — КПП Фиат Полонез-Каро — цена вопроса 115 у.е. (от простого Полонеза стоит около — 108 у.е.), вот фото:

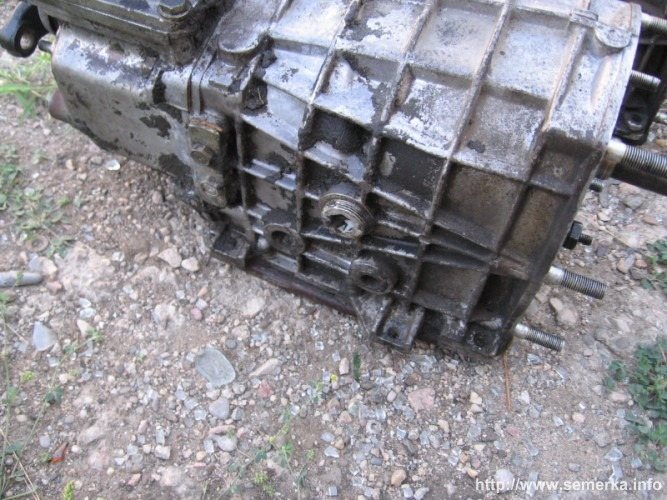

На фото отчетливо видно, что корпус практически идентичен ВАЗовской КПП, разве что отсутствует пробка для заливки масла И видно что основное отличие именно в «хвосте» КПП, там где кулиса. Кстати все пробки для масла у Полонезовской КПП располагаются справа:

Так же обратите внимание на «аппендикс» внизу с просверленным отверстием, у ВАЗовских корпусов отверстие отсутствует. Впоследствии при помощи данного аппендикса будет закреплены «штаны» глушака к КПП, ибо стандартное ВАЗовское крепление установить невозможно на эту КПП. Вот на этом фото для сравнения четко видны все вышеописанные отличия:

Так же вот несколько фоток дабы наглядно понять чем отличается «хвост» этих двух КПП, да и вообще чем они отличаются внешне:

Вот ниже представлены на фото именно места, где расположены кулисы, а так же фото «вид сбоку» где хорошо просматривается разница угла наклона кулисы у ВАЗовской КПП и у Полонеза (помните фото салона Полонеза-Каро в начале статьи?) В общем от теории обсуждения перейдем к практике установки. Сразу скажу — в статье описываются именно нюансы возникающие при установке КПП от Полонеза а никак не сам процесс снятия и установки КПП как таковой — кто не в теме как снять и поставить КПП от ВАЗа — лучше вооружиться мурзилкой или опытным напарником Кстати без напарника я бы вообще лезть не стал туда — самому неудобно это все делать Итак поехали — в связи с тем что в гараже у меня не было света, пришлось еще дома при установленной родной КПП расширить отверстие в кузове со стороны салона при помощи болгарки. В идеале это делать при снятой КПП естественно. В общем фотки ДО:

А вот парочка после манипуляций с болгаркой (предварительно прикинул какой должно быть отверстие под КПП от Полонеза, так же не забудьте что ее еще нужно при установке/снятии двигать назад/вперед, так что отверстие с небольшим запасом для данного процесса получилась

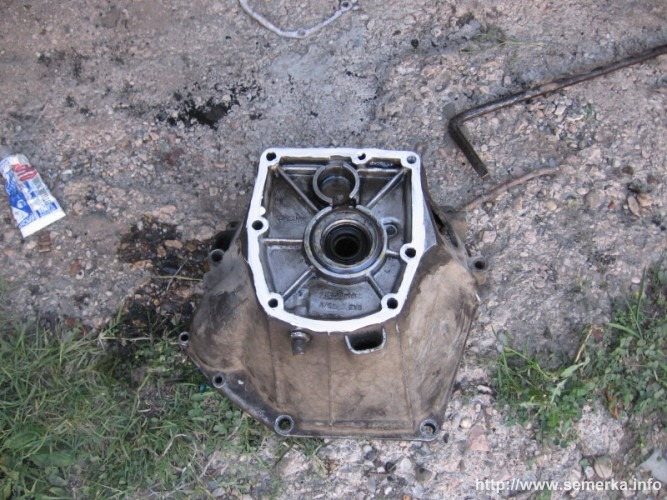

После снятия ВАЗовской КПП скручиваем с нее «колокол» (он же кожух) и шпильки (Полонезовские КПП продаются без шпилек) и переставляем его на КПП от Фиата (ниже фото кожуха уже с прокладкой и слоем герметика):

А вот фото уже готовой к установке КПП от Фиата:

Забыл уточнить — у того продавца у которого я брал КПП в комплекте идет новый чехол резиновый к кулисе — если данный чехол будет дырявый, то у вас может возникнуть неприятный запах в салоне или может бросать масло из КПП, так что следите за герметичностью. Данный чехол закреплен с помощью вот такого вот «замка» как на фото:

Теперь перейдем к траверсе — траверса туда идет от ВАЗовской 5 ступки, в комплеке новая шла, а вот подушка нужна полонезовская, на выбор — б.у. бесплатно а новая 100 грн (около 12 баксов) — я взял новую. Переделки минимальны — немного не совпадают дырки крепления подушки и нужно чутка расширить отверствие дабы эта самая подушка влезла в нее. Смотрите на фото далее, на первом фото видно расил болгаркой дабы влезла подушка:

А на этом фото видно просверленные отверстие для крепления подушки:

Теперь следующий нюанс — после того как уже начнете устанавливать КПП — поймете — траверса не встанет на штатные шпильки — она смещается на пару сантиметров назад. Я поступил так — установил КПП, прикрутил ее к двигателю, А затем приподнял траверсу к кузову, разметил места для сверления и дрелью их оформил. Затем два болта со стороны салона вниз, желательно с большими шайбами — и вуаля, готово! Вот как выглядит теперь крепление траверсы к кузову:

А вот как я пока прикрепил глушак к КПП при помощи «аппендикса» который у ВАЗовского корпуса заглушен:

Ну а вот общий вид снизу:

Ну и еще нюанс — при установке «бороды» в салоне выяснилось что рычаг помимо большего угла наклона несколько смещен к class=»aligncenter» width=»667″ height=»500″[/img] Посему небольшой распил не повредит:

Так же у полонезовской КПП достаточно сильно завален рычаг назад (по сравнению со стоковой КПП). Поэтому несколько не привычно и не совсем удобно, так же может цеплять бороду. Исправляется сие относительно несложно, нужно снять и разобрать кулису (разобрать обязательно, т.к. там пластиковые втулки), нагреть место, где она загибается горелкой докрасна и методом кувалдометра или больших тисков изменить угол наклона до оптимального для вас. Я выбрал нечто среднее между стоковым и фиатовским, мне с моим ростом 189 см. очень удобно
