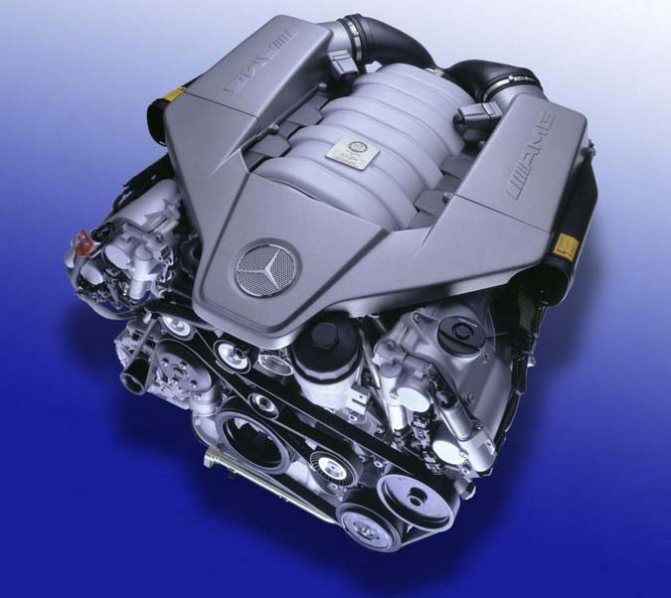

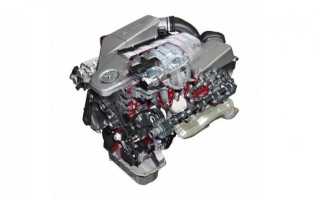

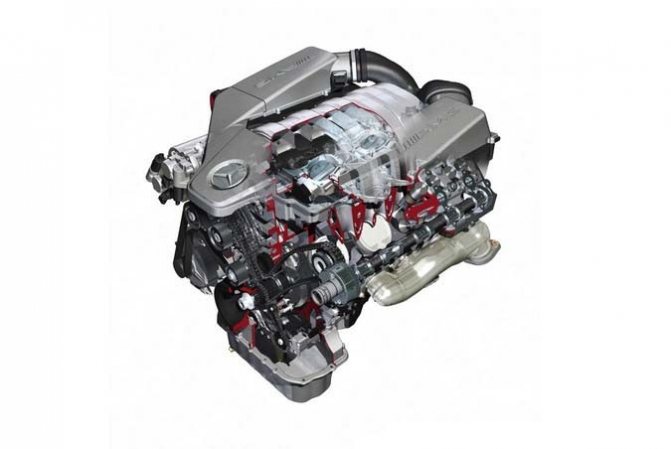

Конструкция M 156

Диаметр этого короткоходного двигателя 102,2 мм, ход – 94,6 мм, что положительно отражается на скоростных характеристиках мотора (7200 об/м). Расстояние между цилиндрами составляет 109 мм, точный объем – 6208 см³. Соотношение сжатия – 11,3:1, производительность варьируется в зависимости от приложения в диапазоне 457 л. с. – 525 л. с. с максимальным крутящим моментом 630 Нм.

Покрытие дорожек качения в алюминиевых блоках двигателя впервые было выполнено по технологии Nanoslide, которая после этой разработки стала обязательной. С ее помощью происходит тончайшее напыление, и в результате получается гораздо более гладкая поверхность, что приводит к меньшим потерям по трению. Для бόльшей жесткости AMG-V8 выполнен в «закрытой» конструкции. В отличие от «открытой» конструкции проточные втулки снабжаются охлаждающей жидкостью только через каналы охлаждения.

Контакты лаборатории мерседес

ВС «Мерседес Бенц» M278, M157 и M152 – v-образные бензиновые моторы с углом развала в 90 градусов, которые заменили модели М273 и М156.

Поскольку цены на эти агрегаты достаточно высоки, существует большой рынок б/у ДВС, на котором можно купить контрактный движок Mercedes недорого.

ДВС M278 – это двигатель V8 объемом 4,7 литра с двумя турбинами.

M157 – 5.5-литровый ДВС V8 с двумя турбинами для автомашин AMG.

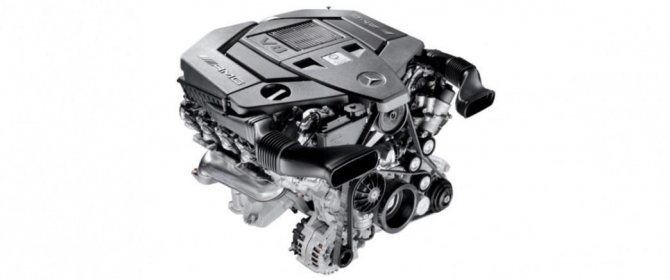

M152 – атмосферный ДВС объемом 5,5 литра V8, который предназначен для автомашин Mercedes-AMG R172 SLK 55.

Сравнительные характеристики

Блок двигателей m278,m157,m 152

Размер цилиндра и ход поршней у M278 составляют 92,9 миллиметра и 86 миллиметров, именно это позволило добиться объема в 4,7 литра. У моделей M152 и M157 размер цилиндра и ход поршневой группы составляет 98 миллиметров и 90,5 миллиметра, объем – 5,5 литра. Стоит отметить: расстояние между осями цилиндров у данных ДВС является одинаковым (106 миллиметров). В эти моторы устанавливаются силуминовые гильзы, которые в заводских условиях подвергаются хонингованию. Перед хонингованием устанавливаются специальные плиты на места головок блока цилиндров, чтобы сымитировать статическое деформирование корпуса кривошипно-шатунного механизма в процессе сборки.

В данных двигателях установлены два маслоуловителя: лабиринтный (спереди на крышке ГБЦ, расположенной слева) и центробежный (сзади правой ГБЦ). Лабиринтный маслоуловитель был взят от ДВС M273 и модернизирован, а центробежный не претерпел каких-либо доработок.

Вентиляция картерных газов происходит через трубопровод, который расположен между воздушным фильтром, размещенным слева, и лабиринтным маслоуловителем. В случае возникновения небольшой нагрузки вентиляция происходит от центробежного маслоуловителя посредством клапана регулировки давления и обратного клапана, а еще посредством трубопровода частичной нагрузки к распределителю турбонаддувочного воздушного потока. Но во время максимальной нагрузки вентиляция осуществляется от центрифуги, через клапан регулирования давления и обратный клапан к воздушному фильтру, расположенному справа, за турбокомпрессором. При максимальной нагрузке начинает функционировать трубопровод, который находится между левым воздушным фильтром и маслоуловителем.

Коленчатый вал, шатуны и поршневая группа двигателей m278,m157,m 152

Описываемые модели ДВС оборудованы коленвалом, выполненным из кованой стали, с восемью противовесами, который вращается на пяти коренных подшипниках, работающих в сложных эксплуатационных условиях. Также они были оборудованы коваными шатунами и поршнями, сделанными из алюминия.

У ДВС M152 и M157 на первое маслосъемное кольцо нанесено прочное углеродистое покрытие. Именно эту технологию используют при создании гоночных двигателей.

Если вам нужно купить контрактный двигатель Мерседес или вам нужен ремонт двигателя Мерседес этих марок по низким ценам и хорошего качества, тогда обращайтесь к нам в «Лабораторию Мерседес»! На свою продукцию мы предоставляем большую гарантию.

Головка блока цилиндров

ГБЦ у этих ДВС сделаны из алюминия, в пространстве между цилиндрами присутствуют канавки для охлаждения.

У этих трех моделей ДВС есть четыре верхних распределительных вала (по 2 на каждой ГБЦ) с цепным приводом с двумя ступенями и тремя цепями ГРМ, которые натягиваются при помощи гидравлических натяжителей. В модели M152 и M157 устанавливаются распредвалы, выполненные из сверхпрочной стали.

Эти ДВС снабжены гидравлическими фазовращателями распределительных валов со встроенными клапанами для максимально быстрого функционирования. Каждый фазовращатель (может называться также как фазорегулятор ГРМ / звезда распредвала / муфта распредвала / ванос) осуществляет регулировку одного из 4 распредвалов в пределах сорока градусов (по отношению к коленчатому валу) для изменения положения клапанов. Впускной клапан открывается в диапазоне от четырех градусов перед ВМТ до тридцати шести градусов после ВМТ, а закрывание выпускного клапана может осуществляться от двадцати пяти градусов перед ВМТ до пятнадцати градусов после ВМТ. Во время пуска ДВС фазы стационарны, изменение их положения происходит гидравлическим путем, когда подается ток на соленоиды распредвалов.

Четыре клапана (на каждый цилиндр) приводятся в движение роликовыми толкателями. В выпускных клапанах присутствует натрий для эффективного рассеивания тепловой энергии.

У нас в «Лаборатории Мерседес» вы можете купить б/у мотор Mercedes или отремонтировать мотор Mercedes, на который предоставляется гарантия.

Головка блока цилиндров

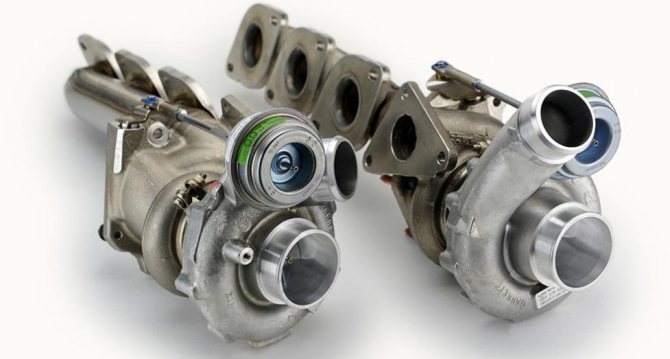

В ДВС M278 и M157 установлены два газотурбинных нагнетателя с перепускными клапанами. В выпускных коллекторах находятся две турбины, которые приводятся в движение под воздействием отходящих газов. Отработанные газы после прохождения газотурбинного нагнетателя попадают в выпускной коллектор, а после него – в глушитель.

На данные двигатели устанавливаются различные турбины.

• На ДВС М157 устанавливается газотурбинный нагнетатель Garret MGT2260MSL, который выдает 1 bar (с Performance Package выдает 1,3 bar).
• На ДВС M278 ставится Garret MGT1752SM, способный выдавать 0.9 bar.

Вакуумный насос управляет перепускным клапаном регулирования давления. Для максимальной экономии топливной смеси происходит открытие клапана при небольших нагрузках и – с целью повышения давления в системе – происходит его закрытие вакуумным блоком. Для уменьшения давления турбонаддува отработанные газы, которые вращают нагнетатель, отводятся через различные байпасы посредством открывания клапанов, контролирующих давление.

Как происходит охлаждение наддувочного воздушного потока?

Два ряда цилиндров на данных ДВС обладают одинаковым охладителем воды и нагнетаемого воздушного потока, который соединен с низкотемпературной системой охлаждения.

Когда температура нагнетаемого под давлением воздушного потока превысит 35 градусов Цельсия, насос начнет функционировать. Система охлаждения не дает подняться температуре наддувочного воздушного потока выше 70 градусов Цельсия. Если же температура наддувочного воздушного потока опустится ниже 25 градусов Цельсия, тогда циркуляционный насос перестанет работать. Из-за высокой плотности охлажденного воздуха повышается мощность, уменьшается детонирование ДВС и падает концентрация оксидов азота.

Если вы планируете отремонтировать мотор Мерседес или купить контрактный мотор Мерседес, который способен прослужить еще много лет, тогда обратитесь к специалисту «Лаборатории Мерседес». Он поможет выбрать нужный вам оптимальный вариант и любые запчасти и агрегаты на Мерседес.

Система питания

У данных ДВС давление топливной смеси из топливного насоса низкого давления может колебаться от 4,5 до 6,7 bar (это зависит от условий функционирования). После активизации топливный насос выкачивает бензин из модуля подачи и прогоняет его через топливный фильтр. Когда давление превышает 7 bar, в топливном фильтре происходит открытие перепускного клапана. Бензин от распределителя топливного насоса низкого давления попадает в топливный насос высокого давления, который находится сзади правого впускного распределительного вала. Он осуществляет впрыск топлива с его последующим распылением.

Насос сжимает топливную смесь до двухсот бар, после чего она направляется в трубопровод, затем – в топливную рейку, после – к пьезофорсункам.

Впрыск топливной смеси

ДВС M278 обладает впрыском третьего поколения. Оборудован двумя рампами. На них имеются пьезоэлектрические форсунки, которые распыляют топливную смесь в цилиндры до пяти раз за рабочий цикл. Благодаря соединительному элементу, находящемуся внутри форсунки, обеспечивается нулевой продольный зазор сопла и пьезоэлектрического актуатора. Осуществлена герметизация топливопроводящей системы специальным кольцом на рампе. При помощи уплотнительного кольца, расположенного на форсунке, надежно герметизируется линия утечки.

Наша занимается продажей и ремонтом агрегатов. У нас вы можете отремонтировать ДВС Мерседес или купить контрактный ДВС Мерседес в хорошем состоянии.

Многоискровая система зажигания

ДВС M278 обладает одно- и многоискровым режимом системы зажигания. В обычном режиме катушка подзаряжается до нужных значений первичного тока, но после зажигания зарядный ток выключается для продуцирования искры.

При функционировании в режиме с несколькими искрами катушка не подзаряжается на все 100%, а вторичный ток, зависящий от заряда, можно измерить на катушке. Когда он опустится ниже пороговых показателей, электроника вновь активизирует усилитель, при этом первичный ток будет находиться под контролем. Когда будут достигнуты пороговые значения первичного тока, усилитель осуществит закрытие цепи, и высокое напряжение вновь начнет продуцироваться, что приведет к появлению искры. Следующие искры появляются так же.

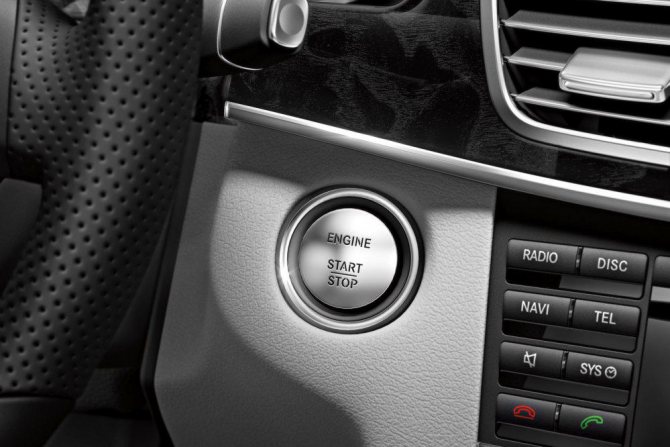

Старт/стоп

Описываемые ДВС обладают системой start/stop. Клапан пьезоэлектрической форсунки вместе с верной фазой впрыска топливной смеси дают возможность применять первый такт сжатия для контролируемого сгорания. Топливная смесь попадает в цилиндр в тот момент, когда поршень находится в максимально выгодном положении. Но стоит отметить: для трогания с места сразу после пуска мотора нужно подать масло на гидравлическую часть коробки передач еще при незаведенном ДВС. Электронасос качает масло в гидравлическую часть КПП при дезактивированном трансмиссионном насосе.

Система старт/стоп исправно работает благодаря наличию батареи на 12 ампер-часов, благодаря которой происходит «смягчение» резкого уменьшения напряжения в момент запуска мотора. Данная батарея подает электроэнергию всем активным потребителям, при этом автомобильный аккумулятор не присоединен в этот момент к бортовой электрической системе, он питает лишь стартер.

Подыскиваете надежный б/у ДВС или хотите качественно восстановить ваш ДВС? Обращайтесь к нам в «Лабораторию Мерседес» – у нас можно купить контрактный движок Мерседес или сделать ремонт движка Мерседес со скидками!

Выключение цилиндров

ДВС M152, не имеющий турбины, обладал функцией выключения цилиндров, благодаря которой подача топливной смеси в четыре цилиндра прекращалась.

Данная функция активизируется при небольших нагрузках, когда мотор развивает от восьмисот до трех тысяч шестисот оборотов в минуту, если выбран трансмисионный режим Controlled Efficiency, при котором для трогания с места используется вторая передача, и при любом подходящем моменте происходит переключение на седьмую передачу. В случае выключения цилиндров 2, 3, 5 и 8:

• Происходит регулировка впрыска топливной смеси и зажигания.
• Осуществляется закрытие впускного и выпускного клапанного механизма. Чтобы это обеспечить, гидрокомпенсаторы перемещаются вниз, становясь ниже распределительного вала, а затем разъединяют его с клапанами.

Благодаря прекращению подачи топливной смеси в цилиндры, когда происходит сдвиг рабочих параметров цилиндров на повышенные нагрузки и уменьшение потерь газового цикла, повышается экономичность двигателя. При нажатии педали газа выключенные цилиндры оперативно и плавно начинают работать, не снижая комфорт во время движения. При скорости вращения коленчатого вала 3600 оборотов в минуту задействование ранее дезактивированных цилиндров занимает около тридцати миллисекунд.

С целью снижения механических колебаний (вибраций) инженеры встроили в гидротрансформатор АКПП центробежный маятник, который функционирует в качестве демпфера при любых оборотах двигателя.

Навесное оборудование и система смазки

тобы снизить энергопотребности данных моторов, инженеры оснастили их навесным оборудованием, которое эффективно расходует энергию.

• Доработанная помпа.
• Современный лопастной насос с двумя картами управления масляным давлением. Если давление повышается до четырех бар, точки смазки и охлаждения в моторе начинают получать больше масла. Когда давление уменьшается до двух бар, происходит отключение распылителей масла.
• Топливный насос с регулировкой.
• Надежный генератор.

Впускная система: технологии автоспорта

При проектировании впускной системы нового двигателя AMG опиралась на свои гоночные ноу-хау: большие поперечные сечения, обтекаемая конструкция и вертикальное расположение всех каналов. Впускной коллектор – фирменная разработка AMG. Он особенно легкий и должен обеспечивать оптимальное наполнение цилиндра даже на высоких скоростях. Впускной коллектор имеет два внутренних, параллельно открывающихся дроссельных клапана.

Вне всяких рамок. “Mercedes CL 63 AMG”

Басовитый рык сдвоенных глушителей заставляет прохожих испуганно оборачиваться вслед проезжающему автомобилю.

Шильдик “6.3 AMG” на боковине переднего крыла выдает изменившийся нрав автомобиля.

ОЧЕНЬ большие деньги (а не просто большие) позволяют их обладателю почувствовать себя свободным от многих условностей и даже некоторых правил этикета. Спорткар, прикидывающийся респектабельным седаном, ему уже не нужен (наемный водитель, впрочем, тоже). Он запросто может приехать на светский прием без галстука, и приехать не на представительском автомобиле, а на роскошном 2-д верном купе. Разумеется, на лучшем в мире. Например, “Mercedes CL”. Еще предпочтительнее – “CL 63”, над которым изрядно потрудились специалисты AMG. А на косые взгляды окружающих и дресс-код – чихать. Да же если не очень хочется, то все равно чихать надо – положение обязывает.

“Mercedes CL 63” очень многое роднит с моделью “S 63”. Тот же мотор, аналогичная (за исключением укороченной колесной базы) ходовая часть, абсолютно такая же передняя часть салона. Зато задний диван купе, скроенный по формуле “+2”, даже теоретически не предполагает, что на нем кто-либо попробует разместиться.

Разгон у купе такой же ураганный, как у “S 63”. Настройки подвески и алгоритмы работы 7ступенчатой коробки передач “7G-TRONIC” у них если и различаются, то незначительно. Сочный, специально настроенный в акустической студии звук двигателя у обеих моделей тоже одинаковый. Под резкий сброс газа мотор “CL 63” так же смачно порыкивает в глушитель, заставляя испуганно обернуться случайных прохожих. Все то же самое? Не совсем.

Укороченная (по сравнению с седаном) почти на десять сантиметров колесная база позволяет купе увереннее прописывать скоростные виражи. На “пристрелянных” заранее петлях альпийского серпантина, где упирающийся “S 63” приходилось буквально запихивать в поворот боком, “CL 63” невозмутимо пишет запредельно крутую (по мнению моего вестибулярного аппарата) траекторию и просто подстегивает ехать еще быстрее. Хочется прибавить газу? Пожалуйста! Ни у кого не надо спрашивать позволения. На задних сиденьях никого нет и быть не может. Никто не попрекнет водителя выворачивающими организм наизнанку запредельными боковыми ускорениями. Некого гнать из-за руля. Разве что самого себя.

А если не хочется лихачить, то можно спокойно кататься, например, вдоль причала для яхт где-нибудь на Пальмаде-Мальорке. Ничуть не рискуя растрясти себя, любимого. В этом и заключается главный принцип инженеров AMG – спортивность без ущерба для комфортабельности. Пока это им прекрасно удается.

Сдавая ключи от тестовой машины, я даже слегка взгрустнул. У меня никогда не будет такого автомобиля. Ни первого, ни второго. Не тот статус. Ну и что, зато мне и светский дресс-код соблюдать не надо. Хотя, честно говоря, жаль, что капиталы и положение не обязывают пойти и купить себе новенький “Mercedes S 63 AMG” или даже “Mercedes CL 63 AMG”. Либо тот, либо другой. Но вряд ли оба сразу – слишком уж они разные…

Один человек – один двигатель

M 156 собирается вручную. Это авторская работа, выполняемая одним механиком. Эту философию личной ответственности давно развивают в AMG, это одна из традиций компании. Венцом сборки становится установка шильдика с фамилией сборщика. Таким образом, механик может увековечить свое имя на силовом агрегате, а клиент будет знать, кому он персонально обязан за многолетнюю бесперебойную (надеемся) работу двигателя его автомобиля.

В рамках приличий. “Mercedes S 63 AMG”

БОЛЬШИЕ деньги, как известно, влекут за собой еще большую ответственность и целый ряд обязательств. Как говорят французы, “Noblesse oblige” – положение обязывает. Безупречный костюм от “Brioni” или “Canali”, умопомрачительно дорогая обувь и темный (в крайнем случае – серебристый) “Mercedes” S-класса к подъезду. Впрочем, всегда есть возможность придать этому “джентльменскому набору” индивидуальные черточки. Надеть под строгий костюм яркий контрастный галстук (может быть, даже с крошечными попугайчиками) или приобрести S-класс от AMG. Например, новый “S 63”.

Маленький бонус владельцу “Мерседеса” от AMG – фирменные часики “IWC Ingenieur” на приборной панели.

“Сердце” обоих автомобилей – могучий V8, над которым изрядно потрудились инженеры AMG.

Несведущий наблюдатель такой вольности просто не заметит, а знающий – поймет и оценит. Почему “S 63”, а не флагманский 12-цилиндровый “S 65”, который, кстати, появился уже достаточно давно? Искушенный ценитель поймет и это. Более скромный по объему 8-цилиндровый двигатель заметно легче своего старшего собрата. Поэтому автомобиль, снабженный таким мотором, чуть лучше управляется и способен проходить повороты с большей скоростью. А на прямике проигрыш в динамике у него минимальный.

Но самое главное – в характере тюнингового V8 нет того локомотивного самодовольства, с которым V12 не едет, а просто прет вперед по автобану вне зависимости от выбранной передачи и оборотов. В недостатке тяги 8-цилиндровому двигателю тоже не откажешь, но у него этой тягой можно эффективно управлять, филигранно играя акселератором. По-настоящему мотор начинает “зажигать” только после 4.500-5.000 оборотов. И на выходе из виража это желательно учитывать. В общем, есть где проявить свое водительское мастерство. Пусть завистники не думают, что нога владельца “S 63”, обтянутая ботинком от “John Lobb”, отвыкла обращаться с педалью газа.

Но все это, повторим, оценит только знаток. Человек, безразличный к последним достижениям мирового автопрома, зевнув, пройдет мимо нового “Mercedes S 63 AMG”. Никакой изюминки в нем он не заметит. Более “агрессивные” бамперы (как на флагманском “S 65”), фирменные 20-дюймовые диски с проглядывающими сквозь спицы мощными суппортами и даже шильдики с логотипом “6.3 AMG” оставят его равнодушным.

Логотип AMG встречается повсюду, даже на шкале тахометра.

Спортивному характеру “S 63” и “CL 63” соответствуют оригинальные кресла с усиленной боковой поддержкой.

В интерьере тоже мало что выдает спортивный норов автомобиля. Оригинальные передние кресла с развитой (и даже самоподкачивающейся в поворотах) боковой поддержкой и всякие мелочи вроде немного другого (по сравнению со стандартным) руля без деревянных накладок и красных стрелок приборов. Еще один нюанс – фирменные часики “IWC Ingenieur” с логотипом AMG на центральной консоли. Впрочем, как раз логотип сложно не заметить. Он присутствует практически везде – и на декоративных накладках порогов, и на спинках сидений, и даже на шкале тахометра. Видимо, в качестве напоминания водителю о серьезности автомобиля.

В принципе владелец “S 63” может ездить и на заднем сиденье (специально для таких чудаков выпускается удлиненная версия), но сомневаюсь, что кто-то решит сделать столь роскошный подарок своему личному шоферу. Такой автомобиль надо водить (и чувствовать) самостоятельно. Зачем уступать кому-то удовольствие? 525 “лошадей” двигателя не зря пьют свой бензин – разгон до “сотни” занимает всего 4,6 с. Усовершенствованные тормозные механизмы позволяют начинать торможение в тот момент, когда на стандартном автомобиле уже остается только молиться. А настроенная инженерами AMG активная подвеска “Active Body Control”, эффективно компенсирующая крены кузова, просто провоцирует проходить повороты по немыслимым для обычных машин траекториям.

Что будет с непринужденно сидящим на заднем диване владельцем представительского седана при такой езде? Подозреваю, что ощущения ему не понравятся и шофер будет уволен. Именно поэтому его лучше… вообще не нанимать. Тем более что, сев за руль “S 63 AMG”, его владелец ни в чем не противоречит требованиям своего статуса.

Мощность моторов V8, которыми оборудованы “S 63” и “CL 63”, доведена до 525 л.с.

M 159: модифицированный V8 для «топа»

Этой разработкой агрегатируется ряд спортивных люкс-каров Mercedes-AMG. С тем уточнением, что штатный M 156 был модифицирован и усилен до M 159. Теперь он выдает 571 л. с. в SLS-классе, 591 л. с. в GT, а в Black Series все 631 л. с. Также в топовых версиях были улучшены картер и впускная система. Кроме того, влажная смазка картера была заменена на сухую. Это гарантирует достаточную подачу масла в двигатель даже при высоком боковом ускорении.

“Mercedes S 63 AMG” и “Mercedes CL 63 AMG”

Тюнинговое ателье AMG представило публике две новейшие разработки: спортивную модификацию представительского седана “Mercedes” S-класса и экстремальное люксовое купе на базе “Mercedes CL”, премьера которого состоялась в сентябре на Московском автосалоне. Обе эти модели построены на платформе стандартного седана S-класса. Одинаковые у них и моторы – 6,2-литровые V8, выдающие теперь стараниями инженеров AMG более 500 л.с. Но, несмотря на схожесть конструкции, автомобили получились принципиально разные. Тюнинг, проведенный мастерами из Штутгарта, только углубил разделяющую их пропасть.

Автомобили AMG с М 156

C 63 AMG (W/S/C 204): мощность 457 л. с., крутящий момент 600 Нм

C 63 AMG (W/S/C 204) + Performance Package: мощность 487 л. с., крутящий момент 600 Нм

CLK 63 AMG (C/A 209): мощность: 481 л. с., крутящий момент 630 Нм

CLK 63 AMG Black Series (C 209): мощность: 507 л. с., крутящий момент 630 Нм

C 63 AMG Edition 507 (W/S/C 204): мощность 507 л. с., крутящий момент 610 Нм

ML 63 AMG (W164) / R 63 AMG (W/V 251): мощность 510 л. с., крутящий момент 630 Нм

CLS 63 AMG (C 219) / E 63 AMG (W/S 211): мощность 514 л. с, крутящий момент 630 Нм

C 63 AMG Black Series (C-204): мощность 517 л. с., крутящий момент: 620 Нм

CL 63 AMG (C 216) / S 63 AMG (W / V 221) / SL 63 AMG (R230)/E 63 AMG (W / S 212): мощность 525 л. с., крутящий момент 630 Нм

На какие авто устанавливался

Двигатель M156 ставился на следующие модели.
