Автомобили семейства ВАЗ представляют собой практичные транспортные средства, однако качество изготовления отдельных механизмов и систем оставляют желать лучшего. В связи с этим владельцы таких машин нередко сталкиваются с всевозможными неисправностями и вынуждены выполнять профилактический ремонт.

В конструкции автомобиля есть несколько категорий узлов, которые требуют к себе пристального внимания и отношения.

К их числу относятся:

1. Тормоза.
2. Рулевой механизм.
3. Подкапотная проводка ВАЗ-2109 и электрическая сеть внутри салона.

Поэтому важно понимать, что поломка в одной из вышеперечисленных систем грозит серьезными последствиями как для водителя, так и для пассажиров.

Подкапотная проводка ВАЗ-2109 (инжектор, карбюратор): схема

Автомобили семейства ВАЗ представляют собой практичные транспортные средства, однако качество изготовления отдельных механизмов и систем оставляют желать лучшего. В связи с этим владельцы таких машин нередко сталкиваются с всевозможными неисправностями и вынуждены выполнять профилактический ремонт.

В конструкции автомобиля есть несколько категорий узлов, которые требуют к себе пристального внимания и отношения.

К их числу относятся:

1. Тормоза.
2. Рулевой механизм.
3. Подкапотная проводка ВАЗ-2109 и электрическая сеть внутри салона.

Поэтому важно понимать, что поломка в одной из вышеперечисленных систем грозит серьезными последствиями как для водителя, так и для пассажиров.

Управляемость транспортного средства

Так, с первыми двумя категориями все предельно ясно:

1. Каждый владелец понимает, чем может обернуться потеря управляемости машиной.
2. Все выявленные поломки сразу же устраняются ремонтом или полной заменой деталей.

Однако с проводкой все не так просто. Почему-то все привыкли думать, что подкапотная проводка не предоставляет никакой опасности. Но это очень большое заблуждение.

Замыкание и воспламенение токоведущих проводов грозит тем, что машина может просто сгореть, взорваться и т. д. И все это может произойти как на стоянке, так и во время движения.

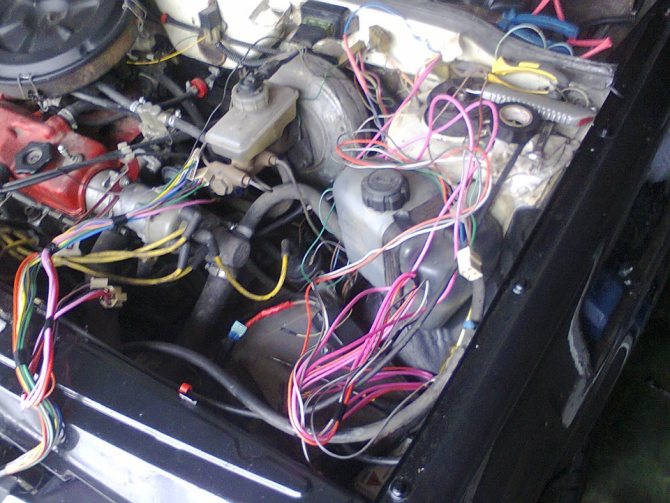

Подкапотная проводка подразумевает следующие категории:

1. Провода системы зажигания.
2. Системы освещения, габаритных огней.
3. Система подключения датчиков и блока управления.
4. Провода, которые отвечают за работу электродвигателя радиатора, омывателя, стекол, стеклоочистителя.

В хорошем состоянии проводки все токоведущие части изолированы и качественно зафиксированы в подкапотном пространстве с учетом всех необходимых физических, а также температурных показателей работы ДВС.

Однако во время эксплуатации автомобиля крепления могут ухудшаться, что повлечет за собой:

1. Ослабевание контакта.
2. Разрушение изоляции при контакте с горячими поверхностями двигателя и коллектора.
3. Образование потертостей и оголение жил проводов.
4. Окисление контактных соединений из-за чего может пропасть «масса».

Большинство владельцев ВАЗ-2109, а также других модификаций отечественного автопрома занимаются самостоятельным ремонтом повреждений, в которых непосредственным участником является изолента. Однако это лишь временное решение, которое непригодно для постоянной эксплуатации машины. При наличии проблем с проводкой лучшим выходом из ситуации будет ее полная замена. Согласно инструкции жгуты необходимо укладывать в гофру, чего нет на большинстве машин.

Нюансы подкапотной проводки

Для проводки под капотом автомобиля присутствует достаточно много опасностей, которые могут повлиять на ее исправную работу.

В этом месте совмещены самые важные системы и устройства, которые обладают высокими физико-химическими показателями:

1. ДВС – источник избыточного тепла, который «хорошо» разогревает близко размещенные узлы.
2. Топливная система – взрывоопасные пары смеси воздуха и бензина.
3. Силовые детали в виде реле, электродвигателей, блоки розжига фар и самостоятельно устанавливаемые противотуманки.

Соответственно, если состояние проводки пребывает в плачевном состоянии или ухудшается постепенно – лучше всего ее заменить. В противном случае возможны проблемы.

Финская проводка

Такая разновидность электрической системы установлена на автомобили «Самара», которые были ввезены в нашу страну с Финляндии.

Система электрики на такой «девятке» отличается от отечественной модели:

1. Классическое зажигание.
2. Бесконтактное зажигание.

Схема проводки карбюраторного автомобиля выполнена в соответствии с нормативными положениями и требованиями экологии:

1. Провода обладали отличными характеристиками работоспособности в различных условиях.
2. Жгуты в подкапотной проводке и салоне также отличались (Li, Gl, GLi).
3. Обозначение GL указывает на то, что машина оснащена противотуманками и дополнительным стоп-сигналом.

Вся схема проводки на автомобиле также отличалась блоком бесконтактного зажигания от известной компании GM.

В системе зажигания использовались следующие решения:

1. Бесконтактный датчик.
2. Датчики, обладающие распределителем зажигания.
3. Обычные свечи зажигания.
4. Коммутатор электронный.
5. Усовершенствованная катушка зажигания.
6. Монтажный блок (штатный).
7. Реле зажигания электронного типа.
8. Замок зажигания.

В результате балтийская «девятка» была, есть и будет лучшим представителем семейства.
Подводя итог, отметим, что в статье мы достаточно наглядно обозрели опасности, которые могут быть вызваны проблемами с проводкой в подкапотном пространстве. Если ваш автомобиль находится в «солидном возрасте», тогда мы рекомендуем незамедлительно проверить состояние электрики и при необходимости привести е в надлежащий вид. При таком подходе вы обезопасите себя от многих неприятностей, а также сохраните свою машину.

Если вы испытываете трудности с оценкой состояния и замены проводки – обратитесь к специалисту. Этим вы сэкономите массу времени и денег в случае неправильного ремонта.

Проводка для инжектора на классику

Тюнинг под капотом – Страница 2 из 6

Наверняка каждый любитель быстрой езды мечтает обладать мощным автомобилем с хорошей динамикой. Что же делать, когда средств на покупку новой машины с желаемыми техническими характеристиками нет? Лучшее решение в сложившейся ситуации – форсирование двигателя. Такой вид тюнинга применяют зачастую для автомобилей отечественного производства, например, для ВАЗ 2109. Эта модернизация подразумевает раскрытие в полной мере всего […]

Некоторое время назад ВАЗ 2109, оснащённый роторно-поршневым двигателем (РПД), практически не воспринимали всерьёз. Про этот автомобиль много шутили и распространяли всевозможные слухи, например, что он разгонялся до 200 км/ч и обгонял Мерседес. Как гласит старинная поговорка: «В каждой шутке есть доля правды». Это касается и ВАЗ 2109: прежде, когда его оснащали роторным двигателем, динамико-скоростные показатели […]

Алгоритм поиска

Начинать нужно с простого – определить, подается ли электрический импульс на свечи зажигания:

1. Снимаем наконечник с первой свечи;
2. Оголяем его контакт;
3. Подносим к металлической части (можно к блоку цилиндров) на расстояние в 4-5 мм;
4. Запускаем на пару секунд стартер;
5. Смотрим – есть ли искра.

Совет: в такой способ мы разделяем поиски неисправности. Если искра на свечи подается – то вряд ли все 4 вышли из строя. А значит, проблему отказа следует искать в системе питания.

Если искры нет, то продолжаем поиски неисправности системы зажигания.

Для этого проводим проверку «на искру»:

1. Извлекаем из крышки трамблера (распределителя зажигания) центральный провод, идущий от катушки;
2. Снова подносим его к металлической детали двигателя;
3. Запускаем стартер и следим – не проскочит ли электрический разряд.

Совет: Если искры нет, то дальнейшие поиски неисправности следует осуществлять с помощью диагностических средств. Причем, подобные устройства должны быть у каждого владельца, осуществляющего самостоятельное обслуживание автомобиля. Тем более, что цена на них невысока.

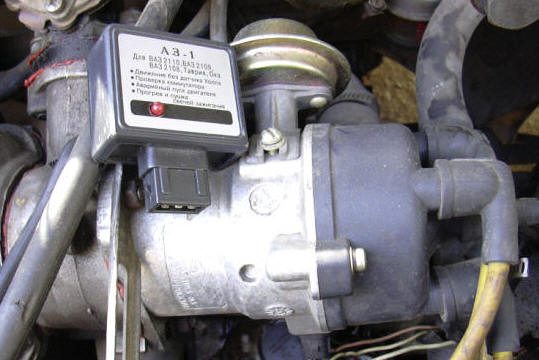

Простейшие, но эффективные приборы давно выпускаются для автомобилистов. С их помощью можно диагностировать достаточно большой контингент автомобилей отечественного автопрома:

1. Семейство автомобилей ВАЗ (модели 2108, 2109, 2110), имеющих одинаковые разъемы электронных коммутаторов;
2. Автомобили украинского происхождения (Таврия и ЗАЗ);
3. Автомобили ОКА и т.п.

Конечно, с их помощью нельзя определить, нужна ли замена подкапотной проводки ВАЗ 2109, но обнаружить отказавший электронный блок или электрическую цепь они в состоянии. В их функции входит:

1. Проверка работоспособности катушки зажигания;
2. Проверка датчика Холла;
3. Проверка работы замка зажигания и контактной группы;
4. Проверка реле зажигания.

Достаточно подключить прибор МД-1 вместо штатного коммутатора и включить зажигание (не заводя мотор). С помощью встроенных в корпус светодиодных ламп мы увидим:

1. Реле зажигания и замок исправны, если загорается светодиод «П»;
2. Первичная обмотка в рабочем состоянии, если загорается светодиод «К»;
3. На 1-2 секунды включаем стартер и следим за светодиодом «Д» – если начинает моргать, значит датчик Холла работоспособен.

Выводы: знание особенностей работы систем автомобиля ВАЗ-2109, и простейшие диагностические приборы помогут вам быстро найти проблему отказа и также быстро ее ликвидировать.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Ремонт блока цилиндров, коленвала и маховика ВАЗ-2109

Страница 1 из 2

После разборки тщательно очистите, промойте и просушите все детали.

Расточку и хонингование цилиндров обязательно проводите в специализированных мастерских.

1. Тщательно очистите с поверхностей блока цилиндров остатки старых уплотнительных прокладок. Внимательно осмотрите блок, особенно в местах отверстий под болты крепления головки блока. Если на блоке появились трещины, его надо заменить.	2. Проверьте герметичность рубашки охлаждения блока цилиндров. Для этого заглушите отверстие под водяной насос и залейте керосин в рубашку охлаждения. Если заметна течь керосина, значит блок не герметичен и его надо заменить.
3. Осмотрите цилиндры. Если на зеркале цилиндров есть царапины, задиры, раковины и другие дефекты, расточите цилиндры под ремонтный размер или замените блок цилиндров. При дефектах глубиной более 0,8 мм блок ремонту не подлежит и его надо заменить. Очистите нагар в верхней части цилиндров. Если там образовался поясок вследствие износа цилиндров, снимите его шабером.	Предусмотрены два ремонтных размера цилиндров. Первый ремонтный размер: диаметр цилиндров увеличен на 0,4 мм. Второй ремонтный размер: диаметр увеличен на 0,8 мм. Даже если дефекты обнаружены только в одном цилиндре, необходимо расточить все четыре цилиндра под один ремонтный размер.
4. Замерьте диаметры цилиндров в двух перпендикулярных плоскостях (вдоль и поперек блока цилиндров) и четырех поясах. Если полученный результат хотя бы в одном цилиндре превышает номинальный более чем на 0,15 мм, надо расточить цилиндры под следующий ремонтный размер.	Для измерения цилиндров существует специальный прибор – нутромер.

5. Проверьте зазоры между вкладышами коренных подшипников и шейками коленчатого вала.

Номинальный зазор должен быть в пределах 0,026–0,073 мм. Предельно допустимый зазор составляет 0,15 мм. Если полученный результат превышает 0,15 мм, коленчатый вал надо прошлифовать под следующий ремонтный размер и установить вкладыши соответствующего ремонтного размера.

Завод-изготовитель рекомендует проверять зазоры с помощью пластмассовой калиброванной проволоки следующим образом:

1). Тщательно очистите постели и крышки от масляных отложений.

2). Очистите шейки коленчатого вала и вкладыши подшипников.

3). Уложите коленчатый вал на постели коренных подшипников с установленными вкладышами.

4). Положите на шейки коленчатого вала обрезки калиброванной пластмассовой проволоки.

5). Установите крышки коренных подшипников с установленными в них вкладышами, заверните болты крепления крышек и затяните моментом 82 Нм (8,2 кгс·м), не проворачивая коленчатый вал.

6). Снимите крышки коренных подшипников. Зазор определяется по степени сплющивания проволоки с помощью шкалы, нанесенной на упаковку проволоки.

6. Тщательно прочистите и промойте масляные каналы коленчатого вала.	7. Если на коренных и шатунных шейках есть незначительные задиры, риски, царапины или износ шеек превышает 0,03 мм либо овальность шеек больше 0,03 мм, то нужно прошлифовать шейки до ближайшего ремонтного размера.
Затем отполируйте шейки и притупите острые кромки фасок масляных каналов абразивным конусом. Промойте коленчатый вал и продуйте сжатым воздухом масляные каналы. Овальность и конусность всех шеек не должна превышать 0,005 мм. После шлифовки шеек установите вкладыши соответствующих ремонтных размеров. Если на коленчатом валу есть трещины, замените его.	8. Осмотрите вкладыши коренных подшипников. Если на них есть риски, задиры, отслоения, вкрапления твердых частиц и т.п., замените вкладыши.

avtomechanic.ru

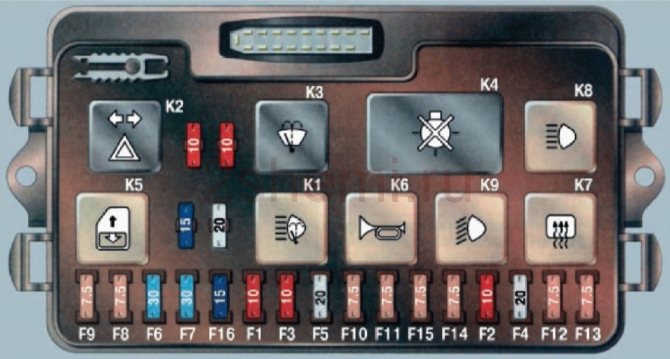

Всегда в первую очередь проверяем предохранители

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Этапы проверки	Ваши действия
Для проверки этих защитных элементов на целостность сначала открывается электрическая схема проводки ВАЗ 2109, а именно раздел, в котором приведен список предохранителей монтажного блока.	В этом разделе указано, за безопасность какого из приборов отвечает тот или иной предохранитель. Так же указаны названия защитных элементов, чтобы вы знали какой предохранитель нужно проверить, а также максимально допустимый ампераж.
Обеспечиваем доступ к предохранительному блоку.	Открываем капот. В левом углу возле лобового стекла расположен этот блок. Снимаем крышку и находим нужный предохранитель.
Затем берем специальные щипцы, вытягиваем защитный элемент.	Проверяем его на целостность.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Алгоритм проведения кузовных работ на «девятке» в общих чертах

Ознакомимся с процессом проведения работ пока что в общих чертах:

• В первую очередь надо будет снять те участки кузова, которые прогнили или деформировались;
• На «девятке» со временем гниет быстрее всего передний пол с порогами и усилителями, днище в задней части, двери и крылья.

Примечание. Невозможно бывает даже поставить домкрат, так как в негодность приходит предусмотренный производителем участок под него (поддомкратник). Чтобы работать в этом месте, автомобиль можно поднять, используя вместо упора подмоторную балку.

• Капот «девятки» тоже не может «похвастаться» выносливостью. В том месте, где стоит АКБ, он покрывается ржавчиной;
• Пол топливного бака – считается тоже заметной проблемой на «девятке»;
• Та же участь постигает со временем отражатели оптики, глушитель и другие части.

Вообще, коррозия – это проблема номер один для отечественных автомобилей. Вроде бы, уровень антикоррозийной защиты на них проведен неплохо, но ржа со временем проедает все, и от этого никуда не деться.

• Осуществляется разборка моторного отсека, обязательно сливается ОЖ и радиатор;
• Убираются двери;
• Если впереди установлен телевизор (усилитель), то и его надо разобрать;
• Гнилые участки придется срезать болгаркой;
• Отрезать также придется ржавые панели, крылья;
• Дыры можно просто заварить или поставить заплатки;
• На проблемные участки рекомендуется ставить дополнительные металлические куски;
• Брызговики надо обязательно усилить новыми элементами, а затем прихватить точечной сваркой;
• Обязательна также подгонка новых деталей к кузову, чтобы не вышло никаких проблем;
• Крепление крыльев, порогов желательно осуществлять саморезами, болтами с последующей сваркой деталей.

Примечание. Обязательно и кузова, что занимает немало времени. Нужен будет стапельный станок, на который придется зафиксировать автомобиль. На стапеле имеются специальные зажимы, обеспечивающие надежную фиксацию машины. Подробнее о контрольных точках «девятки» можно прочитать ниже.

• После этого можно приступить к свариванию нового пола. На данном этапе работ широко используются заплаты, усилители и соединители. Обязательно в конце покрыть все участки антикором;
• Арки лучше поставить тоже новые, а не заморачиваться с их ремонтом.

Покрывать арки желательно смолой, смешанной с отработанным маслом. Это отличное средство против ржи, только вот на днище его не наложишь по известным причинам.

Восстановление коррекции изначального состояния кузова и деталей своими руками подразумевает, как правило, простую покраску и удаление вмятин. Не обходится без полировки, которая неплохо защищает поверхность от коррозии.

Что касается полного восстановления кузова, попавшего в ДТП, то здесь уже потребуется услуга профессионалов. Только в автосервисе можно правильно восстановить кузов, согласно базовым контрольным точкам. Здесь и оборудование соответствующее есть, и специфическая технология проведения мастерам хорошо известна.

В любом случае перед осуществлением ремонтных работ проверить состояние кузова надо. Наиболее известный способ проверки подразумевает измерение дистанций между контрольными точками и последующая их сверка с паспортными показателями.

Конкретно проверяется кузов так:

• Сверяются размеры по диагонали;
• Изучается состояние стоек автомашины;
• Крыша подвергается зрительному осмотру, замеряются размеры диагоналей дверной рамы и самой крыши;
• Особое внимание уделяется замеру лобовой и задней оконной рамы;
• Наконец, требуется подробный зрительный осмотр автомобиля со всех ракурсов. Может где выпуклость имеется, зазор больше и так далее.

Монтаж и работа с инструментом

Шаг 1

Сначала проводим разборку в моторном отсеке: сливаем тосол, а затем снимаем и сам радиатор. Двери тоже нужно убрать, если там все прогнило окончательно, то его можно просто оторвать, срезаем отбортовки болгаркой, к которым был приварен телевизор.

Шаг 2

Ставим и завариваем новые усилители брызговиков, для этого хорошо будет использовать кровельное железо. Дальше идет подгонка новых деталей: задние и передние крылья, порог телевизор и капот. Эти элементы следует крепить при помощи саморезов. Здесь нам и понадобится набор сверл. Теперь предстоит сложный процесс варения. После того, как крылья, телевизор и порог «посажены» на саморезы, можно приступать к сварке. Телевизор следует покрасить заранее, потому что когда он будет твердо сидеть, качественно нанести цвет уже не выйдет.

Шаг 3

Для выполнения следующих операций, мне потребовалось взгромоздить автомобиль на опрокидыватель. Восстановление геометрии кузова автомобиля займет достаточно времени. Выполняется эта процедура при помощи стапеля, на который крепится сам автомобиль. Специальные зажимы обеспечивают надежное крепление, а силовые стойки задают определенное усилие для выравнивания. Выполнять эту часть лучше в автомастерской.

Шаг 4

Переходим к варке днища. Используем заплаты и крепим их на передний и задний пол при помощи сварочного аппарата. Привариваем все поддомкратники, соединители и усилители пола. Толщина металла кузова автомобиля значительно влияет на процесс варки, и для каждой модели требуется отдельно подбирать время. При помощи мовильницы покрываем все полости машина антикоррозионной смесью.

ВАЗ 21099

Идея создания седана на базе моделей 2108/2109 не давала покоя создателям с самого момента запуска их в серию. Дело в том, что в СССР, даже в 80-х годах, автомобиль все еще по-прежнему являлся роскошью и покупатель предпочитал современным «Самарам» проверенную временем «классику», которая имела более вместительный багажник и удобный салон.

В связи с этим, руководству ВАЗ постоянно поступали письма от советских автолюбителей с требованиями выпустить новый седан. В Тольятти прислушались к этим требованиям и в 1990 году запустили в серийное производство Lada 21099.

С чем связаны повреждения кузова «девятки»

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Бытует мнение, что советские автомобили оснащены «неубиваемым» кузовом. Стопроцентно утверждать это нельзя, но и опровергать такое заявление тоже неправильно. Действительно, кузов Ваз 2109, схема которого представлена в статье, сделан на славу, но со временем любому качеству придет конец.

В ремонте нуждаются практически все кузова автомобилей старше 5-7 лет. И ничего удивительного в этом нет. Условия жизни последних лет, огромное количество вредных веществ, общее ухудшение экологии – все это не может сказываться положительно. Немало вреда приносят и непростые, чуть ли не экстремальные современные условия эксплуатации.

В итоге состояние металлической поверхности приходит в плачевный вид, ДВС и детали отправляют на разборку, а вместо изношенного, но близкого сердцу автомобиля, занимает место новый автокар. Всего этого можно избежать, если знать особенности схемы кузова, разбираться в тонкостях и своевременно проводить профилактические работы.

Сальник коленвала ВАЗ — передние и задние сальники коленвала ВАЗ

Код	Название	Артикул	Цена
507363	Сальник ВАЗ LADA Largus, RENAULT Logan1, 2 коленвала к-т.2шт 35х47х6/80х100х­6 БалаковоЗапчаст­ь Производитель БалаковоЗапчасть 07364	7700273776,7700274092,7700859692	490 ₽
006192	посмотреть в Автокаталоге	Сальник ВАЗ-2101, 1111 коленвала задний 70х90х10 CORTECO Производитель CORTECO 12011438B	2101-1005160	210 ₽
204532	посмотреть в Автокаталоге	Сальник ВАЗ-2101, 1111 коленвала задний 70х90х10 VICTOR REINZ Производитель VICTOR REINZ 80-15287-40	2101-1005160	150 ₽
507756	посмотреть в Автокаталоге	Сальник ВАЗ-2101, 1111 коленвала задний 70х90х10 БалаковоЗапчаст­ь Производитель БалаковоЗапчасть 07390	2101-1005160	255 ₽
010450	Сальник ВАЗ-2101-07 коленвала к-т.2шт БалаковоЗапчаст­ь Производитель БалаковоЗапчасть 07071	2101-1005160-01/5034-01	390 ₽
003002	посмотреть в Автокаталоге	Сальник ВАЗ-2101-07 коленвала передний 40х56х7, 5 Производитель Балаково 2101-1005034	2101-1005034	5 ₽
006193	посмотреть в Автокаталоге	Сальник ВАЗ-2101-07 коленвала передний 40х56х7, 5 CORTECO Производитель CORTECO 12011455B	2101-1005034	90 ₽
204534	посмотреть в Автокаталоге	Сальник ВАЗ-2101-07 коленвала передний 40х56х7, 5 VICTOR REINZ Производитель VICTOR REINZ 80-21087-20	2101-1005034	95 ₽
507755	посмотреть в Автокаталоге	Сальник ВАЗ-2101-07 коленвала передний 40х56х7, 5 БалаковоЗапчаст­ь Производитель БалаковоЗапчасть 07311	2101-1005034	135 ₽
006200	посмотреть в Автокаталоге	Сальник ВАЗ-2108, 1111 коленвала и распредвала 28х42х7 CORTECO Производитель CORTECO 16012080B	2108-1005034	180 ₽
351159	Сальник ВАЗ-2108, 1111 коленвала и распредвала 28х42х7 ROSTECO Производитель ROSTECO 20004	2108-1005034-01	125 ₽
423486	Сальник ВАЗ-2108, 1111 коленвала и распредвала 28х42х7 ROSTECO без пружины Производитель ROSTECO 20355	2110-1005040	130 ₽
204547	посмотреть в Автокаталоге	Сальник ВАЗ-2108, 1111 коленвала и распредвала 28х42х7 VICTOR REINZ Производитель VICTOR REINZ 80-33653-10	2108-1005034	75 ₽
507753	посмотреть в Автокаталоге	Сальник ВАЗ-2108, 1111 коленвала и распредвала 28х42х7 БалаковоЗапчаст­ь 1шт Производитель БалаковоЗапчасть 08370	2108-1005034	120 ₽
010456	посмотреть в Автокаталоге	Сальник ВАЗ-2108, 1111 коленвала и распредвала 28х42х7 БРТ красный Производитель БРТ ОАО 2108-1005034Р	2108-1005034	110 ₽

Конструктивные различия

Чем отличается 2109 от 21099?

Несмотря на то, что эти два автомобили весьма схожи, между ними все же присутствуют некоторые отличия.

Так, 21099 имел следующие особенности:

1. Иную конфигурации решетки радиатора.
2. Панель приборов с наличием тахометра (ранние версии).
3. Увеличенный на 20 сантиметров задний свес кузова.

Вариации

ВАЗ 2109 и 21099 имели модификации, имеющие идентичные технические характеристики.

Поэтому, логичней представить лишь силовые агрегаты, которыми оснащались данные модели:

• Мотор 1.3 литра с отдачей в 64 лошадиные силы.
• Двигатель 1.5 литра, выдающий 70 сил.
• Установка 1.5 литра с инжекторной системой впрыска топлива. Развивает 78 «лошадей».

Все моторы комплектовались механической трансмиссией на пять ступеней.

Стоит отметить, что поздние версии Лада 21099 получили мотор 1.6 литра, выдававший 81 лошадиную силу. Кроме того, в его силовой гамме отсутствовал агрегат 1.1 литра, которым оснащались и «Девятка» и «Восьмерка».

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

1. Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
2. Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей.

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

1. высоковольтные провода от блока зажигания;
2. проводка различных контрольных датчиков;
3. силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

1. Датчик температуры охлаждающей жидкости – при неисправной электропроводке водитель не заметит перегрева силового агрегата;
2. Датчик уровня тормозной жидкости в расширительном бачке – протечка или низкий уровень могут привести к отказу тормозной системы;
3. Датчиков системы АВС – окисление контактов или нарушение целостности проводки может привести к отказу системы;
4. Датчик выхлопных газов – на основе его показаний электронный блок «готовит» топливо-воздушную смесь. Если датчик не будет работать, то увеличится расход бензина.

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

1. Общая электрическая система;
2. Система питания;
3. Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
4. Штатный иммобилайзер.

Совет: нередко производители систем сигнализации сопровождают процесс установки видео и фото материалами, для каждой конкретной модели того или иного семейства авто. Перед началом монтажа следует внимательно с ними ознакомиться.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

1. Затрагивает оборудование в подкапотном пространстве;
2. Вмешивается в панель приборов внутри салона;
3. Подключается к штатной системе электроснабжения автомобиля;
4. Крепится к силовому кузову.

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

1. Соединительные провода;
2. Клеммные колодки;
3. Реле включения;
4. Исполнительные механизмы (кнопки);
5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Характеристики автомобиля

Ваз 21099 эксплуатация и ремонт

Данная модель семейства Самара отличается от своих аналогов габаритной длиной, которая увеличилась на целых 200 мм за счет заднего свеса. Кроме того, отличают данную модель следующие составляющие:

• Облицовка радиатора;
• Капот, смотрящийся более изысканно;
• Передние крылья без пластиковой маски;
• Новая панель приборов салона, в народе названная высокой, где имеется тахометр в комбинации приборов.

Все эти нововведения впоследствии перешли на другие модели автоконцерна Самара довольно успешно. Если рассматривать преимущества и достоинства модели Ваз 21099, по отношению к другим моделям семейства, то они следующие:

• Высокие скоростные качества автомобиля;
• Отменная управляемость;
• Прекрасная устойчивость на различных типах дорожных покрытий;
• Просторный 3-объемный багажник и многое другое.

Теперь про технические характеристики этого автомобиля. Ваз 21099 является седаном с передним приводом, имеющим 1,5 литровый бензиновый ДВС. Наделен автомобиль 5-ступенчатой коробкой передач. Автомобиль очень экономичен и потребляет на трассе мало топлива, что частично объясняется системой распределенного впрыска, попросту называемое инжектором. Данный двигатель также отвечает всем международным нормам по токсичности выпускных отработавших газов.Что касается оснащенности панели приборов, то и здесь все в отличной форме. Имеются различные переключатели с подсветкой, которые обеспечивают электроуправление стеклоподъемниками и блокируют двери также автоматически. Отдельного внимания заслуживает бортовая система контроля, которая в состоянии оповещать водителя о нормальной эксплуатации отдельных деталей и узлов автомобиля.

Ваз 21099 руководство по ремонту и эксплуатации

Итак:

• Рулевая колонка автомобиля Ваз 21099 устанавливается не просто так, а с регулируемым углом наклона. Что касается сидений, то и они сделаны с учетом того, чтобы обеспечить более удобную посадку водителя и пассажиров. Это удается сделать, благодаря регулировке точек крепления, в том числе и ремней безопасности по высоте.
• Фары устанавливаются противотуманные(см.Устанавливаем на ваз противотуманные фары), которые оптимизируют светотехнические показатели автомобиля даже в ненастную погоду.

На сегодняшний день Ваз 21099 все еще в состоянии конкурировать даже с зарубежными моделями авто, считаясь престижной отечественной моделью бюджетного класса. На рынке Ваз 21099 котируется, как самый удобный и практичный автомобиль, заслуживший множество похвал и положительных оценок мировых специалистов в данной области.

Крылья «девятки»

Фиксация передних крыльев на «девятке» сделана довольно удачно, если имеется ввиду простота снятия. Всего несколько болтов их держат. Поэтому никакой сварки для их демонтажа не потребуется, а достаточно лишь вооружиться парой хороших фигурных отверток и 8-размерной головкой с удлинителем.

• Снимаются подкрылки, держащиеся на саморезах;
• Откручивается болт крыла, держащий кузовной элемент снизу у порога;
• Еще два болта держат крыло с внутренней стороны;
• Придется полностью демонтировать бампер или открутить его боковые крепления, а затем отвести в сторону, чтобы получить доступ к еще одному болту, фиксирующему крыло;
• Наконец, остается снять несколько болтов, фиксирующих крыло сверху.

С крылом, если оно деформировано, тоже не принято возиться. Можно легко заменить его на новое, тем более, стоит оно недорого – 1200 рублей. Если воспользоваться авторазбором, то деталь можно купить даже в два раза дешевле.

Если, все же, крыло получило мелкие деформации или на нем наблюдаются следы ржавчины, то отремонтировать деталь легко. Опять же, его можно будет снять, а затем довести до идеального состояния на гаражном верстаке.

Если нет охоты снимать крыло, то починить его можно прямо на машине, воспользовавшись рихтовочными молотками, пассатижами и домкратом.

Покраска

Как правило, после проведения рихтовочных работ, требуется покраска крыльев:

• Вначале деталь обезжиривают и зачищают до металлического блеска;
• Обрабатывают шпаклевкой, смешанной со стекловолокном, незначительные вмятины;
• Наносится финишная шпаклевка и хорошо шлифуется;
• После высыхания наносится грунтовка. В идеале надо нанести 2 слоя и затем краску;
• Сверху положить эпоксидный лак в 1-1,5 слоя.

О ремонте и восстановлении остальных кузовных деталей подробно можно прочитать в других статьях нашего сайта. Видео обзоры и полезные фото, схемы и чертежи будут только в плюс.

Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

>

Приступим к работе:

1. Для начала необходимо слить охлаждающую жидкость в специальную отдельную посуду. Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки. Аккуратно снимите воздуховоды и, обязательно, обратите внимание на возможную несоосность отверстий, которые расположены в панели с соплами печки. В случае, если перекос превышает 50%, нужно подпилить отопитель салона.
2. Далее, предварительно промаркировав разъемы выключателей и лампочек, снимаем панель приборов. Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели. Далее демонтируем отопитель: откручиваем 4 гайки М10, отсоединяем разъем провода и все разъемы на корпусе печки.
3. Отсоедините радиаторные шланги и снимите защелку тросика краника печки. Далее аккуратно выньте отопитель, предварительно отвинтив два винта вентилятора. Снимите радиатор, открутив три болта. Будьте внимательны – здесь еще может остаться охлаждающая жидкость.
4. Потом изготовьте турбулизаторы. Это специальные пластиковые спирали, которые увеличивают теплоотдачу радиатора. «По правилам», они должны монтироватся на заводе, но, чаще всего, их нет. Что своими руками их изготовить, нужно нарезать алюминиевые или медные пластинки, ширина которых 6 мм, а толщина — 1,5 мм. Одну сторону такой пластинки следует зажать в дрели, и, в то же время, другую, с помощью тисков, необходимо закрутить в спираль.
5. Внимательно осмотрите низ отопителя. Убедитесь, что здесь нет деформаций, смещений, нарушений целостности или других дефектов. После разберите печку, разъединив на две половинки корпус. Для этого используйте отвертку, которой откройте защелки и, далее, отверните под центральным соплом винт. Демонтируйте рычаги управления заслонками.
6. Внимательно осмотрите внутреннюю поверхность печки. Если отслонился поролон, аккуратно его подклейте, можно добавить полосы битопласта. Следует сделать корпус максимально герметичным. Отрегулируйте центральную заслонку.
7. Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. Одновременно, когда соединяете половинки корпуса, нанесите на разъем силиконовый или акриловый герметик. Отопитель следует собирать в обратном разборке порядку. Если есть деформации на нижней стенке, следует заполнить щель герметиком.
8. Между корпусом печки и радиатором не должно присутствовать зазоров. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Провода нужно провести сквозь специальную резиновую заглушку, которая находится в корпусе отопителя.
9. Обязательно следует отрегулировать ход заслонок. Руководствоваться нужно тем, что рычаги всегда должны четко фиксироваться в крайних положениях. Регулировку нужно проводить, подбирая положения оплетки. Далее отрегулируйте кран печки. Следует выбрать положение, в котором кран не будет до конца закрываться.
10. Герметиком необходимо смазать шланги и радиаторные трубки перед тем, как их устанавливать. Использовать следует новые хомуты. Когда сборка закончена, вы залили охлаждающую жидкость и прогрели двигатель, следует еще раз подтянуть хомуты. Перед тем, как устанавливать панель приборов, нужно наклеить пенопласт и битопласт на входные отверстия сопел.

Основные причины отказа

Если двигатель не хочет заводиться, но стартер вращает коленвал, то основные причины известны:

1. Либо в цилиндры не подается топливовоздушная смесь;
2. Либо эту самую смесь некому «поджигать» – нет искры.

Система питания

Проверить, поступает ли топливо в цилиндры довольно просто. Для этого:

1. Берем свечной ключ из штатного набора инструментов;
2. Снимаем высоковольтный провод со свечи первого цилиндра;
3. Выкручиваем свечу зажигания своими руками;
4. Внимательно ее рассматриваем.

Совет: если свеча мокрая и от нее пахнет бензином, значит топливовоздушная смесь в цилиндры поступает. Следует искать причину отказа в ней. Если же нет – то нужно искать причину в узлах системы питания. Видео об устранении подобных отказов есть в интернете.

Система зажигания

Первым делом поиск неисправности следует начать с тестирования системы зажигания, поскольку в процессе искрообразования принимает участие достаточно много устройств:

1. Свечи зажигания;
2. Высоковольтные провода;
3. Распределитель зажигания (на карбюраторных двигателях);
4. Датчик Холла;
5. Коммутатор;
6. Катушка зажигания.
