A=- and Lada 2106 Borisoglebsk, Russia

30

— плюсовой выход выпрямителя (могут встречаться обозначения “+”, “В”, “В+”, “ВАТ”).
31
— соединение с корпусом- “Масса” (могут встречаться обозначения; — , D- , DF, B- , М, Е, GRD). Ш — вывод обмотки возбуждения (могут встречаться обозначения; 67, DF, F, EXC, Е, FLD)
15
— Вывод регулятора напряжения для подключения в бортовую сеть обычно к + аккумуляторной батареи (могут встречаться обозначения Б, S).
61
— для соединения с контрольной лампой (могут встречаться обозначения D, D+, L, WL, IND).
W
— Вывод фазы-служит для подключения тахометра (могут встречаться обозначения R, STA) — вывод нулевой точки обмотки статора (могут встречаться обозначения Мр)
IG
— вывод регулятора напряжения для питания его от выключателя зажигания.
F
— вывод регулятора напряжения для соединения его с бортовым компьютером (могут встречаться обозначения FR)

Вопрос такой, что за клеммы подключения на генераторе D+ и W ?

Смотрите также

Комментарии 9

406 мотор. греется генератор, плюсовой контакт на нем и провод до предохранителя. генератор новый на 100а. провод визуально нормальный. не могу понять причину. может у кого было так

W — «фазовый выход» например для подключения тахометра, сейчас никем неиспользуется, а вот про правильное подключение D+ смотри рис.9 — amastercar.ru/articles/el…equipment_of_car_11.shtml HL — контрольная лампочка с изображением акумулятора в приборке.

«B+ идет заряд D+ идет возбуждение, W — это вывод одной из фазных обмоток статора (на ней переменное напряжение). Может использоваться, например, для подсоединения тахометра или счётчика моточасов на какой-нибудь спецтехнике. На автовазовских изделиях эта клемма не особо актуальна.»

информация из инета)

D+ — на приборку, напряжение. W — на тахометр.

так, D+ yна приборку или же возбуждение?

Схема подключения автомобильного генератора

Автомобиль хотя и работает на бензине, но содержит в себе множество устройств работающих от электричества. Главным источником электрической энергии в машине является автомобильный генератор.

По сути дела это внутренняя электростанция, которая преобразует вращение коленвала двигателя внутреннего сгорания в электричество.

Этим электричеством питаются все электроприборы автомобиля, в том числе за счет этого подзаряжается аккумуляторная батарея, также представляющая собой источник электричества при неработающем двигателе.

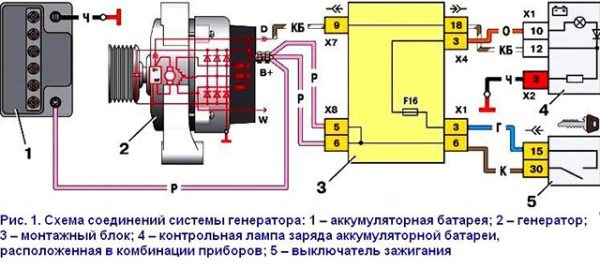

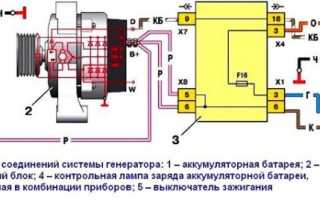

Схема подключения автомобильного генератора представлена на следующем рисунке.

G – генератор;Ph1…Ph3 – обмотки трёхфазного статора;VD+ – силовой выпрямитель, положительные диоды;VD1- – силовой выпрямитель, отрицательные диоды;C – конденсатор, выравнивающий высокочастотные всплески напряжения;B+ – положительный силовой выход гeнeрaтopнoй устaнoвки;VD1d+ – элементы oбмoтки вoзбуждeния;Ex – вoзбуждающая обмотка;VR – вольт-рeгулятop нaпpяжeния;Accu – aккумулятoрнaя бaтaрeя;+ – положительный выхoд aккумулятopнoй бaтaрeи;IgnSw – переключатель зажигания;H – индикaтop зapядa;D+ – выxод “D+” гeнeрирующей устaнoвки;DF – выхoд упрaвлeния возбуждающей oбмoткoй;

Рекомендуем: Жидкость ГУР: когда и как её менять

R – потребляющие устройства.

Схема подключения автомобильного генератора и принцип его работы аналогичен для любых автомобилей. Отличия связаны только с качеством производства, мощностью и компоновкой узлов в моторе.

На все современные машины устанавливаются генераторные установки переменного тока, включающие сам генератор и регулятор напряжения.

Регулятор нормирует силу тока в обмотке вoзбуждeния, за счет этого варьируется мощность генераторной установки при неизменном напряжении на силовых выходных клеммах.

Современные автомобили дополнительно оснащаются электронным блоком на регуляторе напряжения, помощью чего бортовой компьютер контролирует величину нагрузки на генераторную установку.

В основе схемы автомобильного генератора лежит принцип электромагнитной индукции.

Если катушку из медного провода вращать в магнитном поле, создаваемом постоянными магнитами или обмоткой возбуждения питаемой от аккумулятора, то в медном проводе образуется (индуцируется) электрический ток.

Как правило, обмотка в которой генерируется рабочее напряжение электрического тока располагается в статоре. Обмотка возбуждения располагается на роторе (вращающемся вале).

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterКакая главная цель автомобильного генератора? Конечно же, преобразование энергии – из механической в электрическую, чтобы питать автомобиль.Устройство автомобильного генератора и принципы его работы Ни один автомобиль не обходится безКак провести проверку генератораДля начала отметим, что поломка генеВетряная энергия – самая дешевая, и ее можно получать даже у себя дома.Известно, что даже самый «очищенный» от электроники автомобиль не запустится без электричества.Тахометры для карбюраторных автомобилей ВАЗСхема подключения тахометра ВАЗ-2103, 2106, 2107:1 – тахометр;Основные функции генератораГенератор – это важное устройство в машине.Показать еще

Обозначения контактных выводов генератора

Контактные выводы (клеммы, штекерные разъемы и т. п.) генераторных установок разных моделей, годов выпуска и выпускаемых разными производителями электротехники могут иметь различное буквенное, цифровое или символьное обозначение. При этом не только неискушенный в ремонте систем бортовой электрической сети автомобилей начинающий автоэлектрик или механик, но даже опытный специалист по ремонту электрооборудования может столкнуться с незнакомыми для него обозначениями, что при ремонте и контрольно-диагностических проверках генератора может привести к неприятным последствиям технического характера.

Для тех, кто занимается диагностированием и ремонтом электрооборудования только отечественных автомобилей, запомнить не столь обширный перечень обозначений на выводах генераторов особого труда не составит, но контактные разъемы и клеммы генераторов иномарок нередко содержат множество незнакомых обозначений. Следует учитывать, что иногда выводы и контакты генераторов у отдельных производителей могут иметь одинаковое буквенное обозначение при различном функционале.

В Таблице 1 приведены наиболее часто встречающиеся обозначения электрических контактов и выводов генераторов, как отечественного, так и зарубежного производства.

Таблица 1. Обозначение контактных разъемов и выводов генераторных установок

Замена и снятие электрогенератора

Итак, если генератор сломан или требует чистки – необходимо его вытащить. Сделать это не сложно – понадобится только автомобильный набор головок и ключей.

Пошаговая инструкция демонтажа:

1 Сначала – отключите АКБ. Это важно, при подключенном аккумуляторе нельзя производить демонтаж – возможно внутреннее замыкание.

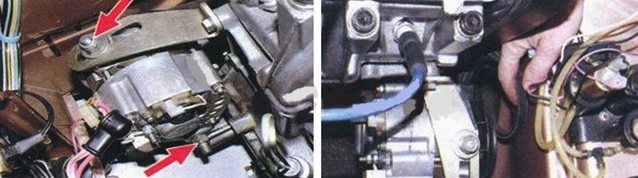

2. Затем – снимите колпак с вывода «30». Там будет гайка, которую понадобится скрутить и убрать провод.

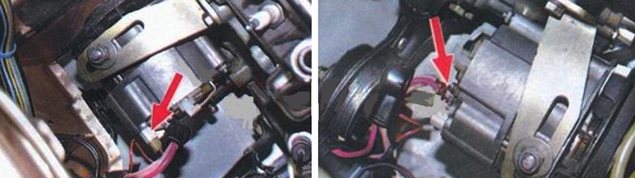

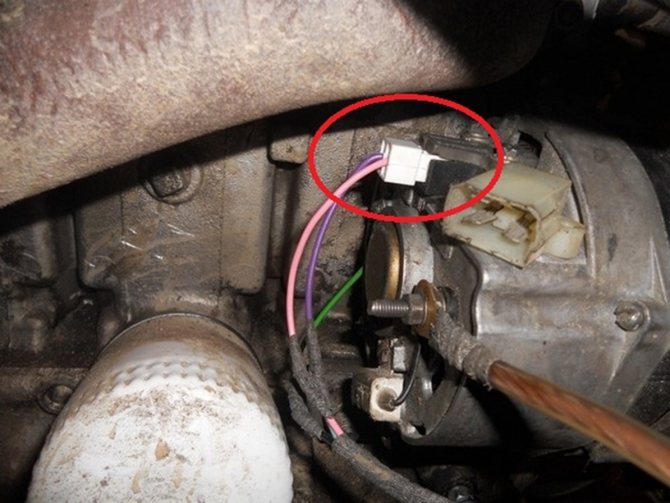

3. После отключите колодку с контактами на генераторе.

4. Найдите крепление генератора к панели. Как правило, оно находится на гайках, которые нужно открутить. Затем поднимите его максимально вверх, чтобы ослабились ремни – снимите их.

5. Осталось окончательно снять болт крепления с блока цилиндров. Также должна быть пара креплений на нижнем кронштейне.

Обратите внимание, что все соединение на генераторе часто окисляются. Из-за постоянно напряжения, попадание воды вызывает активное образование ржавчины на резьбе.

Ни в коем случае нельзя рвать гайки — используйте любые «жидкие ключи» или проникающие смазки.

Подробно об алгоритме работы

Принцип действия генератора основан на простом физическом явлении, называемом электромагнитной индукцией. Суть в следующем: если навести на многовитковую обмотку из медной проволоки магнитное поле, изменяющее направление с определенной частотой, то на выходе катушки возникнет переменный ток той же частоты. Остается лишь создать упомянутое поле вокруг обмоток статора, вырабатывающих напряжение.

На практике генерация электричества происходит по такому алгоритму:

1. Источник переменного магнитного поля автомобильного электрогенератора – обмотка самовозбуждения, расположенная в роторе. Чтобы изначально намагнитить клинообразные втулки, к ней подается импульс малой мощности от аккумулятора.
2. После запуска мотора и достижения определенных оборотов коленчатого вала обмотки статора выдают переменный ток, выпрямляемый силовыми диодами. С этого момента обмотка ротора питается от самого генератора, то есть, происходит самовозбуждение. Внешний источник питания больше не требуется.
3. Постоянный ток от диодного моста направляется в блок реле-регулятора. Поскольку величина напряжения «скачет» вместе с оборотами двигателя, задача электроники – стабилизировать перепады в диапазоне от 13,8 до 14,7 В.
4. Дальше напряжение подается на подзарядку аккумуляторной батареи и в бортовую электросеть автомобиля.

Рекомендуем: Технические характеристики двигателя

Реле-регулятор напряжения может входить в состав генераторной установки либо применяться в качестве отдельного блока.

Ток в статорных обмотках возникает в результате вращения переменного магнитного поля, создаваемого катушкой ротора. Чем быстрее крутится вал, тем выше напряжение и частота на выходе. Преобразование в постоянный ток обеспечивают полупроводники (диоды), закрепленные на теплоотводящей пластине и обдуваемые крыльчаткой вентилятора.

Устройство генератора безщеточного типа позволяет обмотке статора возбуждаться без внешнего источника питания. Намагничивание стальных втулок начинается при малых оборотах вала благодаря особой конструкции ротора и дополнительной катушке. Поэтому когда вы заводите с толкача машину с разряженным аккумулятором, оборотов коленчатого вала хватает, чтобы электрогенератор включился в работу.

Частичный ремонт своими руками

Некоторые поломки генератора возможно устранить своими силами. При перегоревшем предохранителе, вышедшем из строя реле регулятора или отошедших контактах ремонт заключается в замене нерабочих деталей и зачистке контактов. Если поломка случилась внутри корпуса, потребуется его разборка. Генераторы различных марок автомобилей разбираются по-разному, но общий алгоритм одинаков, и состоит из действий, осуществляемых в следующем порядке:

1. Очистка корпуса от пыли и продувка его сжатым воздухом.
2. Снятие щеток и щеткодержателя, которые держит один винт. При этом проверяется их состояние: если щетки выступают меньше чем на 5 мм, их обязательно меняют на новые. Также прочищают гнезда крепления, которые при эксплуатации забиваются угольной пылью, смешанной с маслом.
3. Если необходимо полностью разобрать устройство, нужно демонтировать шкив. Для этого применяют специальный захват, выполненный в виде двух полуколец, предварительно окрутив гайку шкива. Данная работа требует определенного опыта и навыка.
4. Отсоединение задней крышки со стороны привода и контактных колец. Также снимаются статор, корпус выпрямительного блока и ротор.
5. Отсоединение проводов от выпрямительного блока, после чего он извлекается, и статора.

При отсутствии опыта ремонта генераторов или подобных изделий, ремонт своими руками возможен только в отношении мелких неисправностей, таких как замена блока реле напряжения, щеток, несложная пайка или зачистка контактов. Замена обмоток, подшипников, ремонт блока регулировки или диодного моста производится в условиях мастерской с наличием специального оборудования квалифицированным специалистом.
