Втягивающее реле в стартере автомобиля подает ток на мотор самого стартера, а также выталкивает бендикс стартера

. Таким образом, когда стартер начинает крутиться, то бендикс стартера должен вытолкнуться. Реле стартера считают простым прибором. Но в случае, когда он по каким-то причинам не работает, то автомобиль просто не завести, особенно если вы ездите на машине с
коробкой автомат.

Стартер щелкает прерывисто

Разрядился аккумулятор

На современных автомобилях, когда выходят щетки контактной группы. При включении зажигания контрольная лампочка зарядки не загорается. На заведенном двигателе индикатор также не горит. То есть при включении зажигания лампочка должна загореться и при работающем двигателе потухнуть. Тяжело обратить внимание на то нет сигнале неисправности генератора. Потому что при включении зажигания загорается много контрольных лампочек.

Выделить именно контрольную лампу заряда можно, только если случайно обратить на это внимание. Поэтому пока в аккумуляторе еще хватает зарядки. Автомобиль заводится и едет. Это продлиться до нескольких дней пока АКБ окончательно не разрядится. Как только это произойдет автомобиль заглохнет либо стартер не будет крутить. Будут слышны короткие стуки втягивающего реле стартера.

Заряда АКБ хватит на втягивание якоря втягивающего реле. Обмотки не смогут сопротивляться пружине. Якорь отбросится. Но так как ключ на старте произойдет повторное втягивание и сброс якоря. При этом провернуть стартер энергии АКБ хватать не будет.

Понять что сел аккумулятор можно потому что свет в приборах освещения при включении стартера будет тускнеть.

Нет контакта двигателя с кузовом автомобиля.

Или распущены крепёжные болты стартера. Силы тока аккумулятора не хватает для того чтобы провернуть стартер из за плохого контакта. По этой причине и отбрасывается якорь втягивающего реле. Не хватает усилия удерживающей и втягивающей обмоток. Для удержания пружины якоря в сжатом состоянии. Как работает втягивающее реле подробно описано в этой статье. «Как работает втягивающее реле стартера -неисправности»

Отсутствие хорошего контакта это первое что необходимо проверить при возникновении подобной проблемы. То есть проверить надёжность и чистоту контактов.

— Между АКБ и кузовом автомобиля

— На минусовой клемме аккумулятора.

— На плюсовой клемме аккумулятора

— между двигателем и кузовом

— надежность крепления болтов стартера

— проверить надежность соединения плюсового провода идущего от стартера к аккумулятору.

То есть проверить все соединения идущие от стартера к АКБ.

Вопросы выбора, ремонта и замены втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

Как проверить стартер если щелкает но не крутит.

Причины, при которых стартер щелкает но не крутит приэтом не прокручивается. Аналогичны тем при которых втягивающее реле срабатывает несколько раз.

• Аккумулятор разрядился на столько, что его мощности хватает только на то что бы втянуть якорь втягивающего реле только один раз. Аккумулятор при этом полностью разряжается. Повторные втягивания якоря не происходят. Соответственно стартер провернутся, тоже не может.
• Неисправно втягивающее реле. Оно имеет две обмотки втягивающую более мощную и удерживающую. Чаще всего выходит из строя втягивающая обмотка. Подробнее описано об этом в статье. Как работает втягивающее реле-неисправности.

Якорь втягивается только удерживающей обмоткой. Его усилия хватает только на того чтобы втянуть якорь на половину. Естественно пятак не доходит до клемм. Питание не подается на электродвигатель. Вращение стартера не происходит.

Проверить это можно следующим образом.

1. При повороте ключа на старт. Проверить напряжение на клемме к которой подходит провод от обмотки статора. Оно должно отсутствовать.

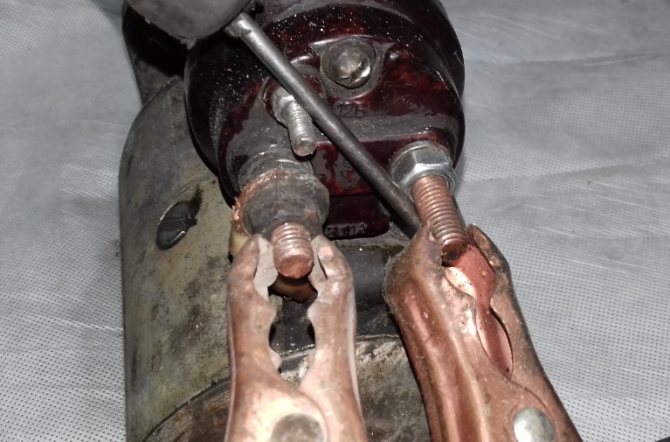

2. Второй способ. Перемкнуть между собой клемму на которую приходит плюсовой провод от аккумулятора и клемму от которой отходит провод на обмотки статора. Напряжение через перемычку передаётся на обмотки статора и стартер начинает вращаться.

То есть пятак внутри втягивающего реле не перемыкает клеммы.

Вторая неисправность, при которой не происходит передачи напряжения между клеммами заключается в том что. На пятаке и клеммах в местах контакта образуется нагар. Или выгорание контактов. В результате одна из клемм становится короче м пятак до неё не достаёт. И даже если обмотки исправны из за того что нет контакта стартер не крутит.

Проверяется это также перемыканием контактов или замером напряжения.

В случае подобных неисправностей автомобиль все таки завести можно.

Если втягивающее реле исправно то можно перемкнуть три клеммы плюсовую на обмотку стартера и клемму управления втягивающем реле. Стартер начнет вращаться и двигатель заведется. При подобном способе включения стартера очень важно предварительно убедиться в том что автомобиль стоит на ручнике в нейтральной передаче. Если передача включена двигатель заведется и автомобиль поедет. В лучшем случае нанесет травму.

Если втягивающее реле неисправно. И бендикс как якорь не доходит до венца маховика. При не однократном перемыкании клемм плюсовой и обмотки статора. Бендикс войдет в зацепление с маховиком. Потому что он соединен с валом при помощи резьбового соединения. При вращении вала стартера он начнет выкручиваться вперёд. И может соединиться с венцом маховика. С первого раза это может не получиться, но при неоднократных попытках это все таки произойдет и автомобиль заведется.

Заедание бендикса на валу стартера

Бендикс соединен с якорем втягивающего реле. Он свободно ходит по валу по винтовой направляющей. Винтовое соединение необходимо для того чтобы. Предохранить бендикс и стартер от разрушения. В момент когда двигатель заведется. Обороты маховика становятся больше оборотов валв стартера. То есть маховик начнет врать бендикс. Благодаря тому что бендикс находится на винтовом соединении он начнет смещаться внутрь стартера и выйдет из зацепления с маховиком.

В нашем случае между бендиксом и валом может возникнуть выработка. Бендикс может клинить. И не доходить до зацепления с маховиком. Соответственно якорь тоже не будет доходить до соприкосновения пятака и клемм. Поэтому будет слышан щелчок но стартер не проворачивается. Подобное редко но случается. Убедиться в том что бендикс заклинил на валу можно только сняв стартер.

Принцип работы тягового реле

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Стартер крутит но не вращает двигатель

Износ роликов бендкса

При повороте ключа зажигания на старт стартер крутит, но двигатель не подвижен. Происходит это из за поломки бендикса.

Бендикс состоит из двух частей.

• Первая соединяется с валом стартера
• Вторая это шестеренка, которая входит в зацепление с венцом маховика.

Соединяются они между собой при помощи подпружиненных цилиндрических роликов. Полость в которой эти ролики расположены находится под углом по ходу вращения бендикса. То есть в одну сторону вращения ролики не создают препятствие. В другую сторону ролики за счет силы трения и расположения движения роликов они становятся в клин. Между двумя поверхностями.

В процессе работы ролики изнашиваются и становятся тоньше . изнашиваются и рабочие поверхности. Ролики перестают зажиматься. В результате чего бендикс проворачивается и не передаёт вращение от вала стартера к маховику.

Если подобное произошло в дороге есть шанс что двигатель все таки заведется. Для этого необходимо несколько раз погонять стартер. Поверхности от трения нагреваются. Происходит тепловое расширение элементов бендикса. Он в какой то момент сработает и двигатель заведется. Как правило, подобная неисправность появляется постепенно. Сначала бендикс проскочил один раз. Затем чаще и чаще. Лучше сразу его заменить. Наступит момент когда бендикс полностью откажет.

Повреждение зубьев бендикса и венца маховика

Существует её один момент, по которому работающий стартер не вращает двигатель. Происходит это из за разрушения зубьев бендикса и венца маховика. То есть бендис выходит полностью. Происходит соединение контактов втягивающего реле через пятак. Стартер вращается. Но двигатель не проворачивается.

Подача бендикса изначально была не отрегулирована. Или произошло заедание бендикса на валу стартера.

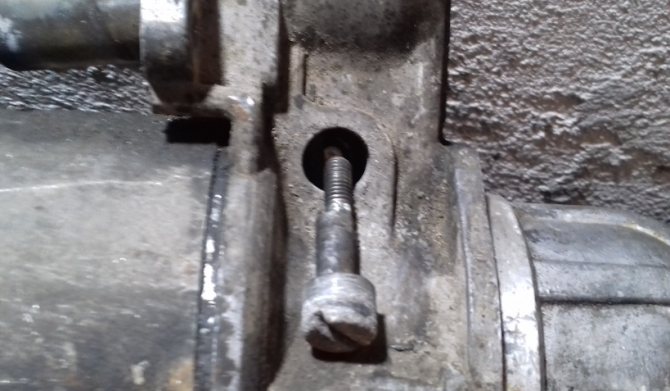

Регулировка пятна контакта шестерен бендикса и венца маховика происходит при помощи винта на котором крепится вилка бендикса. Поверхность болта смещена по своей оси. Благодаря этому есть возможность регулировать выход бендикса в большую или меньшую сторону.

Если зубья бендикса не создают полного пятна контакта. Частичо или на половину входят в зацепление. Вращение происходит по краю зубьев. В результате зубья стачиваются или обламываются. Тяжело проверить стартер как если сломаны зубья или неисправность бендикса.

Скорее всего появятся не характерные для работы стартера звуки. Скрежетание и образование искр.

Стартер 5712.3708 в сборе

1 – вал якоря; 2 – «плюсовая» щетка; 3 – щеткодержатель; 4 – скоба; 5 – контактные болты; 6 – тяговое реле; 7 – контактная пластина; 8 – сердечник тягового реле; 9 – шток тягового реле; 10 – удерживающая обмотка реле; 11 – втягивающая обмотка реле; 12 – якорь тягового реле; 13 – крышка со стороны привода; 14 – рычаг привода; 15 – кронштейн рычага; 16 – прокладка; 17 – ось планетарной шестерни; 18 – опора вала привода с вкладышем; 19 – обгонная муфта; 20 – шестерня привода; 21 – ограничительное кольцо хода шестерни; 22 – вал привода; 23 – поводковое кольцо; 24 – шестерня с внутренними зубьями; 25 – водило; 26 – центральная (ведущая) шестерня; 27 – сателлит; 28 – опора вала якоря с вкладышем; 29 – сердечник якоря; 30 – полюс статора (постоянный магнит); 31 – коллектор; 32 – задняя крышка с втулкой.

При повороте ключа на старт стартер ни как не реагирует

• Первое необходимо проверить как работает стартер. Для этого следует убедиться в том, что кпп находится в нейтральном положении поставить автомобиль на ручник. При помощи перемычки. Перемкнуть между собой клемму управления втягивающим реле и клемму, на которую приходит плюс от аккумулятора. Если стартер начал вращать двигатель, и он завелся. Значит стартер исправен. Скорее всего, неисправность в реле стартера или замке зажигания.

• Проверить наличие или отсутствие напряжения на клемме управления. Для этого следует измерить мультиметром напряжение на клемме управления. Повернуть ключ на старт. Если напряжение не появилось то неисправно реле стартера.
• Реле стартера представляет собой электромагнитную катушку на которую приходит напряжение от замка зажигания. Как только напряжение на катушку поступило. Она притягивает пластинку с контактом. Который соединяется с другим контактом. В результате чего напряжение передается на клемму управления втягивающего реле. Применяется реле стартера для того чтобы сила тока возникающая при включении втягивающего реле не смогло сжечь контакты замка зажигания.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

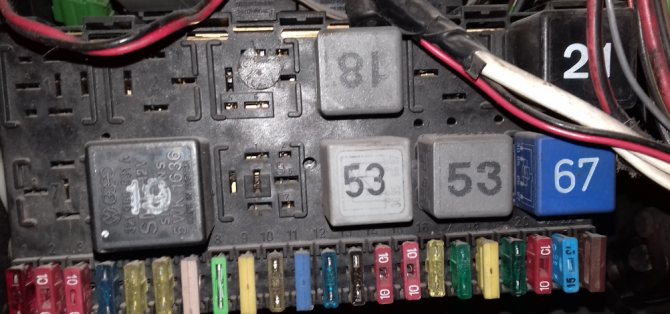

Как проверить стартер, если несправно реле стартера

Если при повороте ключа стартера не слышно ни каких стуков, ни щелчков, скорее всего проблема с реле стартером. Необходимо найти колоду, на которой установлено реле стартера. Это можно сделать по указателям на крышках закрывающих блоки предохранителей и реле. И проверить исправность реле либо определить подходит ли на него плюс или присутствует обрыв цепи.

1. На колодке куда подходит контакт №87 проверить наличие напряжения при помощи мультиметра. Если оно отсутствует, проверить целостность предохранителя через который плюс поступает на реле. Этот плюс и приходит на клемму управления втягивающего реле.
2. Если плюс присутствует. При включенном зажигании. Можно перемкнуть кратковременно контакты на колодке куда вставляются контакты реле №87 и №30. При этом обязательно необходимо убедиться. Что КПП автомобиля находится в нейтральной передаче. Если автомобиль завелся, значит проблемы с реле стартером или замком зажигания.
3. При повороте ключа на старт в реле стартера должен быть слышен щелчок. Это говорит о том что катушка исправна. А если стартер не крутит. То проблема, скорее всего с контактами. Они перегорели либо образовался нагар.
4. В случае если щелчка не слышно. Перегорела обмотка катушки либо на реле не прходит напряжение от замка зажигания. Проверить это можно на наличие напряжения на клемме колодки куда вставляется контакт реле №85.
5. Если напряжение от замка зажигания не приходит на колодку реле стартера значит неисправность либо в замке зажигания, либо необходимо прозванивать целостность проводки.

Во всех случаях можно проверить как работает стартер. Завести автомобиль и доехать. Либо перемкнув кратковременно клемму управления с клеммой от плюса АКБ. Либо также кратковременно на время заводки двигателя, перемкнув контакты на колодке реле стартера. Самый крайний случай буксир конечно если КПП не автомат.

О том как проверить стартер в случае если неисправность нельзя обнаружить внешними признаками подробно описано в статье Плохо крутит стартер при заряженном аккумуляторе

Конструкция, типы и особенности втягивающих реле

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Монтажный блок предохранителей ВАЗ 2114

В машинах типа ВАЗ 2114 имеется два блока предохранителей – основной и вспомогательный. Первый расположен возле мотора и содержит предохранители, ответственные за защиту основного оборудования. Вторая часть спрятана в салоне и несет вспомогательную роль.

Основной блок

Для доступа к панели следует отщелкнуть крышку и демонтировать ее. Внутри откроются плавкие вставки и реле.

Здесь сосредоточены основные элементы контроля силовых цепей и оборудования.

Дополнительный блок

Чтобы вскрыть дополнительный блок потребуется использовать отвертку. Панель расположена в ногах переднего пассажира и прикрыта пластиковой крышкой. Защита держится на 4 винтах, их и нужно выкрутить. Далее пользователю открывается доступ к элементам защиты вспомогательных цепей.

Стартер 29.3708 в сборе

1 – ограничительное кольцо хода шестерни; 2 – буферная пружина; 3 – шестерня привода; 4 – ступица обгонной муфты; 5 – ролик обгонной муфты; 6 – наружное кольцо обгонной муфты; 7 – кожух обгонной муфты; 8 – ось рычага привода шестерни; 9 – рычаг привода; 10 – крышка со стороны привода; 11 – якорь тягового реле; 12 – шток тягового реле; 13 – втягивающая обмотка реле; 14 – удерживающая обмотка реле; 15 – корпус реле; 16 – крышка реле; 17 – контактные болты; 18 – контактная пластина; 19 – щетка; 20 – коллектор; 21 – обмотка статора; 22 – обмотка якоря; 23 – стяжной болт; 24 – кожух; 25 – сердечник якоря; 26 – корпус стартера; 27 – полюс статора; 28 – поводковое кольцо.

На автомобилях могут применяться стартеры 5712.3708 либо 29.3708.

Стартер 5712.3708 — четырехполюсный четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

Особенности устройства

Прежде чем думать о том, как разобрать втягивающее реле стартера, нужно ознакомиться с принципом действия данной системы. Для начала, стоит понимать, что работает устройство от АКБ. С другой стороны, прибор способен создавать параллельное магнитное поле, что воздействует на якорь. Затем сжимается возвратная пружина, благодаря которой в действие приводится бендикс. В конце он соединяется со шлицами, что находятся на маховике.

Принцип функционирования элемента базируется на последующем замыкании соответствующих контактов. В то же время, благодаря действию магнитного поля, якорь катушки постоянно находится внутри.

Когда двигатель будет запущен, доступ к питанию ограничивается. Одновременно пружина начинает возвращаеться в свое первоначальное положение, а бендикс расцепляется. Если вас более подробно интересует работа втягивающего реле стартера, видео на нашей странице поможет вам разобраться со всем этим.

Видео о том, как делать ремонт втягивающего реле стартера своими руками:

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

• при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
• после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

• одна из обмоток, или обе сразу обгорели или оборвались;
• деформация возвратной пружины внутри механизма;
• внутри детали произошло короткое замыкание на одной из обмоток;
• уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.
