Конструктивные особенности

Прилагаемое водителем усилие передается на рулевую колонку, которая через кардан соединена с рулевой рейкой. Далее через тяги и наконечники это усилие передается на поворотные рычаги, через цапфы соединенные с колесами.
Фактически рейка – это зубчатая передача. Шестерня жестко крепится к рулевому валу, а на самой рейке размещаются зубцы, к которым она и цепляется. Поворачивая руль, водитель через шестерню сдвигает рейку влево или вправо. А уже рейка, надавливая на шарниры и тяги, поворачивает колеса.

Сейчас на большинстве моделей автомобилей рулевые рейки оборудуются механизмами, несколько облегчающими вращение руля. Наиболее востребованным является гидроусилитель. К стандартной рейке в таком случае добавляется насос, устройство для создания усилия и распределитель. Насос работает от ремня ГРМ, вкачивает гидравлическую жидкость с расширительного бачка в золотниковый распределитель. Данное устройство отслеживает прилагаемое к рулю усилие и при его росте помогает проворачивать баранку.

Устройство рулевой рейки: 1. Корпус рейки; 2. Рейка; 3. Рулевой вал с червяком и подшипником; 4. Прижимная втулка (для регулировки зазора червячной передачи); 5. Регулировочная гайка; 6. Опорная втулка левой стороны рейки; 7. Опорная втулка правой стороны рейки; 8. Стопорное кольцо (только для левой стороны); 9. Гайка рулевого вала; 10. Ползун; 11. Втулка ползуна; 12. Защитный металлический чехол; 13. Пластиковый пыльник; 14. Стопорное кольцо гайки рулевого вала; 15. Крестовина рулевого вала.

Основой распределителя является торсион, размещенный на рулевом валу. Когда руль не движется, торсион раскручен, вводные каналы распределителя закрыты, благодаря чему масло свободно перетекает в расширительный бачок. При начале вращения руля торсион закручивается, в результате чего через золотник и каналы жидкость поступает в исполнительное устройство, увеличивая давление за поршнем исполнительного устройства, или еще до него, что создает усилие на жестко закрепленный на рейке поршень и позволяет облегчить поворачивание водителем руля.

Инструкция по замене рулевой рейки

Замена рулевой рейки своими руками форд фокус 2
Сложность производимых работ во многом зависит от типа и расположения рулевой рейки. Механические рейки обычно располагаются в верхней части моторного отсека и имеют относительно удобный доступ. Демонтаж рулевой рейки вполне возможно произвести самостоятельно на любой площадке.

Гидравлические рейки в основном расположены в нижней части между двигателем и подрамником. Доступ к рейке достаточно ограничен, работы производятся на подъемнике, эстакаде или смотровой яме. В отдельных случаях требуется снятие подрамника. В связи с определенными сложностями замену или ремонт гидравлической рейки рекомендуется производить в сервисном центре.

Рассмотрим последовательность действий, как снять рулевую рейку на автомобиле ВАЗ 2114.

Необходимые материалы и инструменты

При проведении самостоятельных работ по замене рулевой рейки потребуются:

• съемник для снятия рулевых наконечников;
• шестигранник №17;
• жидкость для смазки wd-40;
• литол;
• слесарный набор ключей и головок;
• молоток;
• зубило;
• ветошь.

Демонтаж рулевой рейки

Алгоритм снятия рулевой рейки производится следующим образом:

1. Автомобиль устанавливается на ровной площадке с твердым покрытием. Фиксируется стояночный тормоз и под задние колеса устанавливаются противооткатные упоры. Блокируется рулевое колесо. Снимается минусовая клемма аккумулятора.
2. Домкратом поднимается передняя часть автомобиля и устанавливается на подставки. Снимаются передние колеса для обеспечения доступа к рулевым тягам.
3. Гайки наконечников обрабатываются wd-40 и откручиваются. Используя съемник, извлекаются пальцы наконечников из гнезд амортизаторных стоек.
4. В салоне откручивается и извлекается стопорный болт на карданном сочленении.
5. Для удобного доступа к рейке демонтируется абсорбер.
6. Откручиваются и удаляются гайки крепления рулевой рейки.
7. Сняв рейку с крепежных шпилек, разъединяется шлицевое соединение рулевого вала и исполнительного механизма.
8. Рейка извлекается из подкапотного отсека.

Установка рулевой рейки

Перед установкой следует снять боковые заглушки на новой рейке и наполнить отверстия литолом. Установить на рейку рулевые тяги с наконечниками. При монтаже рулевой рейки потребуется помощь второго человека для установки шлицевого соединения. Разжать шлицевой хомут можно, воспользовавшись зубилом.

Установленная на шпильки рейка крепится гайками. Наконечники устанавливаются в гнезда и фиксируются. Устанавливаются колеса, автомобиль снимается с подставок.

После монтажа новой рейки необходимо на стенде геометрии проверить и установить параметры схождения колес.

Когда требуется замена?

Основными признаками того, что рулевая рейка Ауди требует ремонта или замены являются:

• Неестественный стук, усиливающийся во время езды по неровному дорожному покрытию;
• Необходимость прикладывать усилия во время поворота рулевого колеса;
• Самопроизвольное вращение руля;
• Руль плохо возвращается в центральное положение после выхода авто из поворота;
• Чрезмерная чувствительность машины к действиям водителя;
• Угол поворота колес не соответствует углу поворота руля;
• Значительное падение уровня жидкости в бачке ГУРа.

Своевременная реакция на данные неполадки и обращение к квалифицированным специалистам для их устранения позволит предупредить еще более сложные и дорогостоящие поломки узла.

В основном, рулевая рейка Audi «страдает» из-за агрессивной манеры езды, внешних агрессивных воздействий, использования некачественных ГСМ, ряда прочих причин. Ввиду интенсивной нагрузки на точки сцепления шестерней и зубчатой основы, данные элементы чаще всего подвергаются механическому износу, истиранию и разрушению. Неполадки можно устранить следующими способами — регулировкой оптимального расстояния между рейкой и шестернями, заменой поврежденных составляющих или заменой всего узла.

Ремонт своими руками.

https://youtube.com/watch?v=eejXH7adrzQ

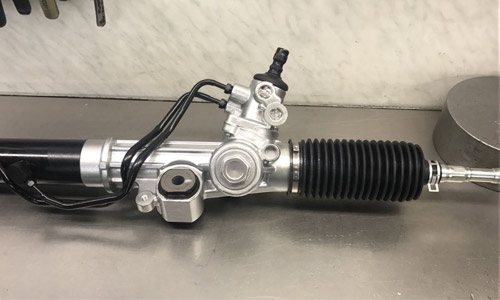

Работа рулевой рейки с гидроусилителем

Полная замена сальника рулевой рейки

Гидроусилитель создан для облегчения усилий водителя при вращении руля. Он состоит из насоса, бачка для хранения гидравлической жидкости и регулятора давления масла ATF в системе.

Принцип работы рулевой рейки с гидроусилителем. Когда транспортное средство находится в неподвижном состоянии или совершает движение по прямой, рулевая рейка не задействована. В это время масло ATF покоится в бачке ГУРа, а не в его дозирующих системах. Если водитель вращает руль, ведомые колеса оказывают сопротивление, в процессе чего происходит закручивание торсиона, открываются каналы распределителя, рабочая жидкость подается на рулевую рейку и приводит ее в движение.

Принцип работы гидравлической рулевой рейки имеет и недостаток: при сильном разгоне авто рулевое управление оказывается неинформативным, что может спровоцировать бортовое раскачивание автотранспорта даже при малых амплитудах вращения руля. Одним словом, повышается риск ДТП.

Рулевая рейка с ЭУР

Первый электроусилитель руля был установлен еще в 1986 г., но система рулевого управления с ЭУР до сих пор не стала главенствующей из-за ее особенностей техобслуживания.

За три десятилетия конструкция ЭУР стала менее громоздкой и теперь его устанавливают прямо на рулевой рейке.

Принцип работы рейки с электроусилителем похож на принцип работы рулевой рейки с ГУРом, только усиление управления осуществляется за счет электромотора.

Преимущества рулевого механизма с ЭУР:

• Отсутствие гидравлического масла в системе. Благодаря отсутствию шлангов, патрубков и прочих элементов ГУРа узел более компактным и отвечает европейским экостандартам. Снизился уровень шума.
• Высокая информативность. Этому способствует функция активного возврата колес и руля, плавный отклик усилителя на команды водителя.
• Снижение усилий, прилагаемых водителем. В процессе парковки руль сильно выкручивается, а скорость движения почти нулевая. В результате ЭБУ усилителя передает сигнал о повышенном усилении рулевого управления. Данное свойство ЭУР помогает увеличить срок использования запчастей и снижает затраты сил водителя.
• Поддержка устойчивости автомобиля на открытом шоссе. Если в процессе передвижения автомобиль по прямому пути дует боковой ветер или возникает сопротивление от уклона участка дороги, ЭУР оказывает стабилизирующее действие транспортного средства, освобождая водителя от дополнительных усилий.

В устройстве трех типов рулевых механизмов много общего.

По качественным показателям, выносливости и техобслуживанию первенство берет рулевая рейка с ГУРом. Ее преимущества перед механикой — снижение усилия, прилагаемого к вращению руля, а также гашение толчков, поступающих на рулевое колесо при движении автомобиля по ухабистой дороге. В сравнении с рейкой с ЭУР, гидравлическая более доступна по техобслуживанию.

Независимо от типа рулевого механизма, необходимо следить за его исправностью, своевременно проходить ТО и выполнять замену изношенных компонентов.

Приобрести вы можете на нашем сайте. Для получения профессиональной консультации можно воспользоваться чатом в правом нижнем углу и позвонить по телефонам нашей компании.

Рулевая рейка – это механизм, который передает вращение руля на вращение колес. Самое простое устройство этого механизма – шестерня на рулевом валу, от которой идет тяга рулевой рейки. Но с развитием автомобилестроения были разработаны более сложные механизмы. Сегодня существует три вида рулевых реек: механическая, электрическая и гидравлическая. У них разное устройство и режим работы.

Ремонт рулевой рейки своими руками

Как определить, что рейка неисправна

Блок управления немецким авто крайне надежен, но иногда его элементы ломаются. На неисправности, необходимость ремонта рулевой рейки Audi A4 указывают следующие признаки:

• реакция колес на рулевые команды водителя замедлена;
• рулевое колесо люфтит;
• на неровной дороге четко ощущаются стуки в руле.

обнаружив указывающие на некорректную работу рулевого управления признаки, необходимо как можно быстрее направиться в сервис. Исправить ситуацию может только ремонт.

Причины и признаки неисправностей

Как поменять рулевой наконечник: ремонт и замена своими руками

Причин, по которым требуется замена рулевой рейки ВАЗ-2114, несколько:

• Естественный износ составных элементов;
• Износ по причине попадания внутрь механизма сторонних частиц (песка, грязи);
• Повреждение зубьев рейки или шестерни.

С естественным износом все понятно. Если автомобиль «накатал» более 100 тыс. км (а по нашим дорогам может и меньше), то люфты в рулевом управлении – обычное явление. А вот на остальные причины возникновения неисправностей влияют особенности эксплуатации и обслуживания.

Поврежденные пыльники и сальники, небрежная эксплуатация авто, игнорирование проведения регулировочных работ – все это значительно сокращает ресурс рулевого механизма и приводит к повреждениям, при которых дальнейшее использование узла невозможно.

Изношенная или неисправная рулевая рейка ВАЗ-2114 обязательно себя проявляет, причем симптомы могут быть разными:

• Увеличенный свободный ход в рулевом управлении;
• Стуки со стороны рулевой рейки при движении по неровностям;
• Сильные вибрации руля;
• Уводы автомобиля в разные стороны;
• Хруст в районе рулевого механизма при поворотах;
• Подклинивание;
• «Утяжеление» руля.

Поскольку множество симптомов присущи и проблемам с другими составными частями рулевого управления ВАЗ-2114, то перед проведением замены сначала следует сделать диагностику.

Сводится она к проверке углов развала/схождения, состояния наконечников и сайлентблоков тяг, а также вала колонки и его составных частей.

Ремонт или замена?

Замена неисправной рулевой рейки проще, чем ремонт, но выше по стоимости. Если рассматривать новую оригинальную рейку на Ford Focus II 2009, стоимость 800 евро. Копия же обойдется в 350 евро.

Комплект, чтобы отремонтировать рулевую рейку для этого автомобиля, оценивается в 40-50 евро. Осталось докупить хомуты и пыльники, что обойдется ориентировочно в 10 евро. Чтобы снять и отремонтировать рулевую рейку готовим гаечные ключи в наборе. Для сбора и разбора рейки не обойтись без специального инструмента, который докупается отдельно.

Снять рулевую рейку своими руками, используя гараж и подручные инструменты выгодно, но не надежно. Поэтому снятие рейки лучше проводить в специализированном автосервисе, в условиях, где имеется подходящий комплект для снятия, ремонта и восстановления работоспособности проблемных элементов рулевой рейки. Экономия очевидна но тем не менее, оцениваем свои силы, чтобы оправдать предстоящие затраты сил, эмоций и времени.

Возможен ли недорогой ремонт рулевой рейки

Выполнить качественно, по доступной цене ремонт смогут мастера тех в Москве. На СТО есть запчасти ко всем моделям Ауди.

Как выполнить ремонт и регулировку?

Как только подготовительные мероприятия проведены, действуйте.

Снятие рулевой рейки ВАЗ-2110 и ее последующий ремонт делается так:

• Скручивайте теплодержатеть (визуально это кусок металла, который расположен вокруг рейки).
• Выгибайте края пластинки, исключающей самостоятельной выкручивание болтов фиксации рулевой рейки и тяг.
• Откручивайте пару болтов на кронштейне, удерживающему рулевую рейку к машине.
• Выкручивайте и доставайте крепежный болт, который фиксирует промвал и вал приводной шестеренки рейки. Здесь потребуется проникающая смазка, которой стоит обработать место соединения для упрощения процесса демонтажа. В противном случае рейка с первого раза может и не поддаться. В такой ситуации берите веревку и один ее край привязывайте к рейке, а другой к монтировке. Теперь дергайте узел к себе.

Следующий этап — разборка узла. Здесь вам потребуются специальные ключи, которые отыскать не всегда удается. В гаражных условиях для выкручивания упорной гайки берите длинный болт на «семнадцать», преобразуйте шестигранник в трехгранник, после чего делайте из заготовки ключ на «десять» и выкручивайте упорную гайку. Если все сделать правильно, с откручиванием проблем не будет.

Последующий алгоритм действий следующий:

• Доставайте все «внутренности» а именно пружинку, упорную гайку, кольцо и упор.
• Демонтируйте манжет вала приводной шестерни, после чего доставайте стопорное кольцо.
• Выкручивайте гайку подшипника шестеренки. Учтите, что выкрутить гайку не так-то просто. Здесь необходим ключ-восьмигранник. Более того, ситуацию усложняет и вал, который выходит из центральной части узла. Но выход имеется. Берите ключ на «семнадцать» (он должен быть накидным), после чего делайте на внешней части инструмента восемь граней. Этого достаточно, чтобы с легкостью выкрутить гайки.
• Делайте выпрессовку вала приводной шестерни. Сделать это легко. Зажимайте вал в тисках (без фанатизма) и с помощью деревянного бруска выбивайте кожух рейки. После этого доставайте саму рейку.

Учтите, что для выполнения работ потребуется ремкомплект рулевой рейки. При этом не экономьте деньги — покупайте оригинальные запчасти. Во-первых, они дольше прослужат, а во-вторых, без проблем займут свои места.

Теперь собирайте все на место:

• Доставайте опорную втулку, поддев ее с помощью острого предмета.
• Обработайте смазкой деталь, а далее ставьте его на место. Будьте готовы к тому, что эта работа выполняется с определенными проблемами.
• Подрезайте кольца уплотнения.
• Устанавливайте новый роликовый подшипник. Если возникают сложности с демонтажем, используйте стамеску и с ее помощью разрубите узел на несколько частей.
• Ставьте новый подшипник на вал шестеренки.
• Устанавливайте рейку в кожух и возвращайте вал приводной шестеренки.
• Вкручивайте гайку и зажимайте ее штопорным кольцом.
• Ставьте манжету, упор рейки, а после — кольцо.
• Теперь устанавливайте пружину и вкручивайте гайку.

После выполнения работ приступайте к регулировке рулевой рейки. Для этого:

• Вкручивайте упорную гайку до предела, после чего отпускайте на 30 градусов.
• Закрывайте отверстие с помощью резиновой заглушки.
• Набивайте рейку смазывающим составом.
• Надевайте пыльник и фиксируйте его с помощью хомутов.
• Ставьте рейку на машину.

Как все делается

Последовательность действий такова:

1. Авто поставить на ровную площадку и обездвижить;
2. С левой стороны автомобиль лучше поддомкратить;
3. Рожковыми ключами откручиваем болты крепления рулевых тяг к рейке, предварительно отогнув фиксирующую пластину;
4. В салоне под рулевой колонкой откручиваем болт ее крепления к валу шестерни рулевого механизма;
5. Откручиваем 4 гайки крепления механизма, после чего снимаем хомуты крепления;

Откручиваем болты усов рейки

Механизм тянем на двигатель, чтобы вал шестерни вышел, а после извлекаем его через технологическое отверстие в левом подкрылке; На снятом механизме извлекаем стопорное кольцо и втулку рейки. Отверткой послабить и снять хомуты крепления защитного чехла, а также хомут защитного колпачка с правой стороны механизма. Затем чехол и колпачок извлекаются; Выкручиваем регулировочную гайку, которой производится регулировка зазора; Вращая вал шестерни в правую сторону, подаем рейку влево и извлекаем ее. Затем выпрессовываем втулку рейки; Если меняться будет и шестерня, то снимаем пыльник с картера шестерни, извлекаем уплотнительное и стопорные кольца, подшипник, саму шестерню и роликовый подшипник; Сборку производим в полной обратной последовательности. При этом меняем все изношенные элементы, а также расходники – пыльники, втулки и т. д. обязательно все смазываем. После сборки остается только поставить механизм на место и присоединить к нему рулевой привод и тяги. Это и вся последовательность восстановительных работ с механизмом своими руками;

После всех работ обязательно должна быть произведена регулировка угла схождения.

Работы по восстановлению рулевого механизма не особо сложные, но некоторые из операций могут доставить несколько неудобств, но в целом все сделать самому вполне реально. Долговечность работы данного механизма в дальнейшем будет зависеть от того, какую фирму-изготовителя ремкомплекта вы выбрали.

замена рулевой рейки

Электроусилитель руля

Гидравлический усилитель отлично помогает водителю управлять машиной. И всё-таки имеет один недостаток. Он может работать только при заведённом двигателе. Но этот вопрос решился созданием электрического усилителя. Они разработаны двух типов. Импортные усилители часто расположены непосредственно на корпусе рейке как показано на фото.

Здесь электромотор вращает шестерню, которая непосредственно двигает зубчатый вал в корпусе рейки. На валу рулевого колеса смонтированы датчики направления вращения. Они передают сигнал в электронный блок управления, находящийся прямо на двигателе. Реверсивный двигатель по этому сигналу перемещает рейку вправо или влево.

Российский вариант электроусилителя руля.

Здесь применили другой принцип. Электродвигатель встроен в привод вала рулевого колеса. Также получая сигналы с поворотных датчиков, он, включаясь в ту или иную сторону, отлично купирует усилие, прилагаемое водителем для поворота штурвала. Практически крутить руль можно одним пальцем.

Но усложнение устройства системы, как уже говорилось, ведёт к увеличению вероятности и количеству неисправностей. Кроме того, что сами по себе электрические усилители руля имеют множество деталей, эти запчасти ещё и довольно нежные. Электроусилитель руля состоит из следующих деталей и устройств.

• электронный блок управления;
• реверсивный двигатель с червячным приводом;
• поворотные датчики;
• датчик усилия.

Электронный блок – это мини-компьютер с заложенной программой и таблицами поведенческих ситуаций. Получая сигналы с датчиков, он передаёт их исполнительному механизму – электромотору. А уже тот, вращаясь, облегчает работу водителя. Здесь главной неисправностью в первую очередь может быть поломка электрического мотора либо износ щёток, либо короткое замыкание или обрыв якоря электродвигателя. Ещё возможен износ опорных втулок якоря.

В устройстве привода может поломаться червячная шестерня. Износ или поломка зубьев. Электронный блок управления достаточно надёжное устройство, однако, и он может выйти из строя или получить сбой программы.

Есть вероятность выхода из строя поворотных датчиков, что также приводит к отказу всей системы. Трудность диагностирования неисправностей электрического усилителя поворотного устройства в том, что эту процедуру можно провести только с помощью специального оборудования. То есть диагностическим сканером или подключением компьютерного диагностического комплекса.

Ремонт электроусилителя рулевой рейки доступен только в условиях хорошей станции технического обслуживания, имеющей в своём штате опытного слесаря по ремонту электрооборудования автомобилей. Стоимость ремонта этого устройства довольно высока, однако она в несколько раз ниже цены всего устройства в сборе.

Плюсом для водителя является тот факт, что эта система имеет индикационную лампочку на панели управления. Здесь уже можно не полагаться на тактильные ощущения. В случае каких-то неполадок сигнальная лампа немедленно известит об этом. Причём имеется набор сигналов для различных неисправностей. Лампа мигает с определённой ритмичностью или горит постоянно. Это сигнал о необходимости обращения на СТО.

На снимке видно горящую сигнальную лампу на панели приборов российских автомобилей серий «Приора» и «Калина». Это жёлтая лапочка с изображением рулевого колеса и восклицательного знака! Именно она является сигнализатором неисправности ЭУР.

На видео ниже можно просмотреть процесс ремонта, и улучшения устройства рулевой рейки ВАЗ:

Пошаговая инструкция разбора и сборки рулевой рейки Ваз 2115

1) В самом начале операции вам нужно будет снять рейку с машины, более подробно о том как это сделать, вы можете изучить в статье под названием: «Замена рулевого механизма на ВАЗ».

2) Теперь с правой стороны (С конца) рейки снимите опору и распорное кольцо как показано на первом фото, сразу же после этого плоскогубцами раскусите хомуты которые удерживают защитный чехол на одном месте (см. фото 2, данные хомуты одноразовые), после чего снимите сам чехол (см. фото 3) с рейки, затем с другой стороны (С конца) снимите ещё одну опору (Металлическую на этот раз) и защитный колпачок, всю данную операцию вы можете увидеть на четвёртом фото.

3) Далее вам нужно будет отвернуть тем самым специальным ключом с восьмигранной головкой на 17, ту самую гайку упора рейки (см. фото 1) и извлечь её после отворачивания, сразу же за этой гайкой будет находиться пружинка (см. фото 3), её тоже нужно снять и убрать в сторонку, ну и при помощи отвёртки стопорное кольцо ещё подцепите как это на последнем фото показано.

4) Следом возьмите в руки рейку и об какую ни будь дощечку постукайте её (Стукайте картером, до того пока из внутренней части его не выпадет упор, более подробно на фото 1 всё смотрите), затем снимите уплотнительное кольцо щитка передка как на фото 2 показано, после чего возьмите в руки отвёртку и при помощи неё снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

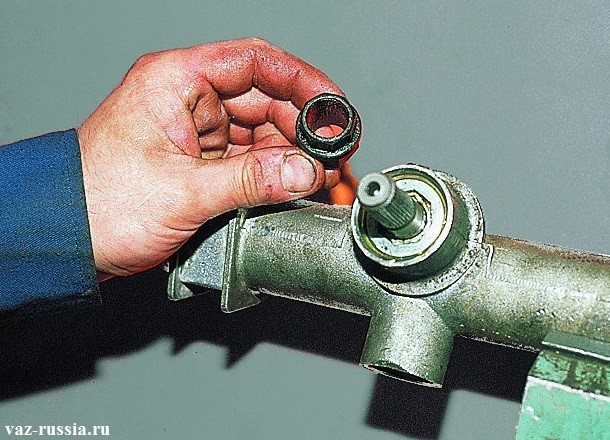

5) После чего переходите к снятию шестерню которая идёт в сборе с подшипником из картера её нужно будет вынуть, для этого гайку крепления подшипника этой шестерни сперва отверните (см. фото 1) и после этого с вала снимите её (На фото 2 показано), затем взять вам нужно будет монтажную лопатку и использовать её как рычаг для гаечного ключа, то есть ключом на 14 захватите лыску шестерни (см. фото 3) и опираясь ключом об эту лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание!

6) Теперь вам нужно будет вынуть саму рулевую рейку из картера, для этого просто наклоните картер и рейка сама выпадет (см. фото 1), после чего отвёрткой плоской подденьте опорную втулку и выньте её из картера как показано на фото 2, вместо этой втулки вам нужно будет установить на это место новую втулку, но прежде чем новую установить, оденьте на неё новые демпфирующие кольца (см. фото 3, при установки следите за тем чтобы их тонкая часть находилась против разреза втулки) и установите после этого втулку на своё место (см. фото 4, аккуратно втулку устанавливайте и смотрите чтобы выступы не выпирали, всё должно быть чётко и резиновые демпфирующие кольца ещё не забудьте разрезать и удалить их части со втулки).

7) Идём дальше, теперь снимите плоскогубцами стопорное кольцо с червяка (см. фото 1), после этого специальным съёмником выпрессуйте шариковый подшипник и тем самым его снимите (см. фото 2), дальше переходите к снятию игольчатого подшипника, вам нужен будет либо специальный съёмник, либо же подручными средствами можно будет запастись, а именно молотком и дрелью, дрелью диаметр сверла у которого будет 2 мм, вам нужно будет в торце картера (Как показано на фото 3) просверлить два отверстия через которые вы и будете выбивать подшипник, после того как просверлите, вставьте в оба отверстия гвозди и ударяя по ним молотком, извлеките игольчатый подшипник из картера как на последней фотографии это показано.

Сборка: Собирается весь механизм в обратном порядке разборки, но только важно знать некоторые моменты, а именно внутреннюю часть картера рулевого механизма промойте, кроме того зубья у самой рейки как показано на фото ниже хорошенько смажьте смазкой ФИОЛ-1, этой же смазкой смажьте ещё зубья у червяка (Его ещё приводной шестерней называют, он ещё в сборе с подшипником идёт) и оба подшипника ей смажьте, а уже полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1 и после этого соберите весь механизм в обратной последовательности

Замена резиновых уплотнений (сальников)

Диагностика рулевой рейки своими руками

Фиксируем весь агрегат в тисках, начинаем очищать от грязи и мазута. Для этого понадобится чистая ветошь, металлическая щетка, двадцать грамм обычной солярки, чистим всё до алюминиевой основы. Осматриваем внешний вид после очистки, откручиваем рулевые тяги. Сразу можно рассмотреть первый и второй сальник, он находится за уплотнительной крышкой которая расположена с торца обеих сторон рейки. С помощью отвертки и осторожными ударами молотка, чтобы не повредить внутреннюю зеркальную часть рулевого агрегата извлекается сальник.

Затем аналогичным образом снимается второй. После того как извлекли старый, необходимо установить новый и собрать все в обратном порядке.

Когда все собрано, остается залить жидкость в систему рулевой рейки и прокачать.

Ремонт рулевой рейки фольксваген пассат

В дальнейшем необходимо сделать развал и схождение передних колес, это необходимо для равномерного износа резины. Эксплуатация рейки требует постоянного контроля. Чтобы избежать повреждений, необходимо бережно ездить по неровным поверхностям дороги. А также следить за правильным уровнем тормозной жидкости. Каждые десять тысяч километров делать балансировку и рулевая рейка прослужит намного дольше.

Удачной замены!

Проголосуйте, понравилась ли вам статья?

Замена рулевой рейки своими руками, поэтапно

В первую очередь подготовьте инструменты и материалы, которые потребуются в ходе выполнения замены рулевой рейки, а также выполните все подготовительные работы.

инструменты, расходные материалы, приспособления

1. Новая рулевая рейка.
2. Съемник наконечников.
3. Деревянные подпорки.
4. Ветошь.
5. Жидкий ключ.
6. Тонкая отвертка.
7. Молоток.
8. Головки с трещоткой.
9. Набор гаечных и торцевых ключей.

подготовительные работы

• Перед началом работы установите машину на ровное место и заблокируйте стояночный тормоз. Под задние колеса подложите кирпичи. Зафиксировав машину, перейдите к передней части.
• Выставите рулевое колесо в нейтральное положение.
• Ослабьте по очереди колесные гайки.

После проведения всех подготовительных работ поддомкратьте одну сторону автомобиля, снимите колесо и опустите машину, установив опоры. То же самое проделайте с другой стороны. Так вам удастся освободить доступ к рулевым наконечникам, что упростит демонтаж рулевой рейки.

Перед откручиванием рулевых наконечников очистите крепежные болты от грязи с помощью металлической щетки, после чего облейте раствором WD (так называемым жидким ключом).

Пока жидкость разъедает ржавчину, освободите доступ к рейке. Снятию будет мешать сирена сигнализации (при наличии) и адсорбер газов. Аккуратно открутите клеммы и уберите их в сторону.

демонтируем наконечники

Если вместе с рулевой рейкой вы будете менять и наконечники, при снятии старых выбейте их молотком либо воспользуйтесь специальным съемником.

С помощью пассатижей выньте шпонку из крепежной гайки и открутите ее. Вставьте под резиновый уплотнитель вилкообразное крепление, а верхнюю часть пальца заведите на болт наконечника. Закрутите до упора гайку съемника и ударом молотка выбейте из крепления стойки наконечник.

снятие рейки

1. Ослабьте крепления крестовины. Данное соединение расположено в салоне под педалью тормоза. Убираем резиновый коврик и поднимаем обшивку, чтобы ничего не мешало. Стоит отметить, что внутреннее крепление сделано в виде хомута с маленькими шлицами. Для освобождения понадобится открутить только одну гайку.
2. Далее вернитесь под капот и открутите крепежные гайки хомутов рулевой рейки.
3. Теперь рейка свободна и осталось только ее снять. Возьмите за корпус двумя руками и, расшатывая, тяните ее на себя. Если не получается снять, значит шлицевое соединение прикипело. Вооружитесь молотком и не очень сильно постучите по нему.
4. Когда все крепления отсоединены, вытаскиваем рейку посредством отверстия в арочном пространстве колеса. Проверните ее влево либо вправо, чтобы шлицевой вал вошел в выемку.

Рулевую рейку необходимо извлекать очень аккуратно, во избежание повреждения топливного шланга или электропроводки. Желательно проводить все работы с помощником.

установка рулевой рейки

1. Очищаем все посадочные места с помощью щетки и наждачной бумаги. Обрабатываем посадочные шпильки графитовой смазкой либо солидолом.
2. Перед монтажом новой рейки откройте заглушки и заполните отверстия литолом.
3. Заводим рейку под капот. Это делается в последовательности, обратной снятию. Необходимо аккуратно проворачивать ее вокруг оси, во избежание повреждения механизмов и проводки.

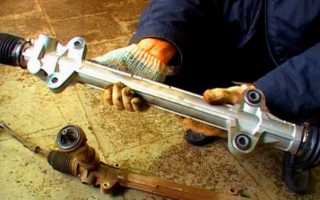

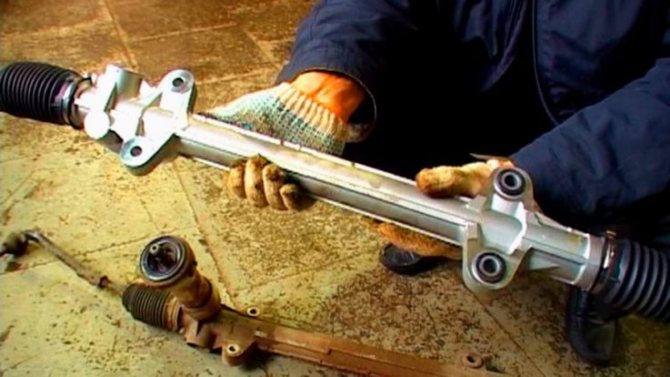

4. Оденьте рейку на шпильки, накиньте хомуты и наживите гайки.
5. На последнем этапе закрутите гайки шпилек.
6. Когда рейка установлена, накиньте наконечники, закрутите их и установите колеса.

Полное руководство о том, как снять рулевое колесо

Правильное руководство поможет вам снять руль с вашего автомобиля и сэкономить деньги, которые были бы потрачены на профессиональное обслуживание. Это простое в применении руководство гарантирует, что вы все делаете правильно, и после этого не будет никаких шансов на неудачу.

Необходимые инструменты

Хотя рули у разных выглядят по-разному, процесс снятия руля более-менее одинаков. Прежде чем пройти процедуры снятия руля, соберите эти инструменты:

• Защитные перчатки
• Набор инструментов, включая отвертки
• Защитные очки

Пошаговые процедуры

Прежде чем продолжить, помните, что безопасность превыше всего. Нет необходимости рисковать, если у вас нет необходимых навыков. Доверьте эту задачу профессионалу. Однако, если вы все же решите снять рулевое колесо, припаркуйте автомобиль на ровной поверхности, направив колеса прямо, чтобы он оставался в прямом положении. Включите аварийный тормоз и заглушите двигатель. Ваша машина готова. Вот необходимые шаги, которые нужно выполнить, чтобы снять рулевое колесо:

Рекомендуем: Индикатор износа шин: его расположение и расшифровка

Снимите отрицательный аккумуляторный кабель.

Это первый шаг. Это предотвратит любое короткое замыкание при замене рулевого колеса. Отсоедините подушку безопасности, расположенную посередине рулевого колеса.

Снимаем крепежные болты.

Осторожно сняв подушку безопасности, найдите крепежный болт или гайку рулевого колеса. Если рулевое колесо удерживается монтажным болтом, съемник для колес не требуется. Поверните рулевое колесо на 90 градусов и отверните болт против часовой стрелки. У большинства автомобилей есть блокировка рулевого управления, которую необходимо разблокировать, чтобы сделать процесс разблокировки беспрепятственным. Использование пневматического пистолета облегчит этот процесс. Однако, если у вас его нет, используйте головку или скобу для крепления колеса, чтобы ослабить болт.

Вытащите руль.

После откручивания болта внимательно осмотрите резьбу, чтобы убедиться, что вы не повредили ее при снятии рулевого колеса. Теперь крепко возьмитесь за руль и обеими руками потяните наружу с равным усилием. Если рулевое колесо сопротивляется, измените положение рук и попробуйте потянуть еще раз, покрутив и немного повернув его. Рулевое колесо выйдет из вала. Вот как снять руль.

Проверить проводку и прочее.

Следите за индикатором выравнивания, который вам понадобится во время повторной установки колеса. Индикаторная отметка вверху. Если вы не заметили отметки, создайте ее для справки. (Примечание: некоторые шлицы вала содержат плоское пятно, которое служит маркировкой.) Когда колесо освободится, выведите проводку, разъемы и клеммы через отверстие для доступа, расположенное в центре рулевого колеса.

Осмотрите руль.

Осмотрите рулевое колесо на предмет повреждений. Собираясь заменить, проверьте схожесть с новым агрегатом. Блок часовой пружины состоит из пучка проводов, которые остаются прикрепленными к рулевому колесу, когда вы поворачиваете его в любом направлении. Вы должны быть осторожны при обращении с этим устройством. Не поворачивайте его, когда рулевое колесо не прикреплено.

Будьте осторожны при снятии и повторной установке рулевого колеса.

Установите колесо на место.

Когда это колесо будет готово после ремонта или у вас есть новое рулевое колесо, готовое к установке, соедините его с проводкой и разъемом, которые выходят через отверстие для доступа на рулевом колесе. Удерживая совмещение с индикаторной меткой, установите рулевое колесо на вал колесной колонки и осторожно нажмите. Выравнивание поможет вам в будущем избежать несчастных случаев за рулем. Возьмите крепежный болт и нанесите на него тонкий слой Loctite Blue. Это поможет крепежному болту плотно остаться на месте. Вставьте крепежный болт рукой. Это предотвратит перекрестную нарезку. Затяните болт в соответствии с рекомендациями производителей. Это последний этап установки рулевого колеса.

Сделайте последнюю проверку.

Вот как снять рулевое колесо, осмотреть его и установить заново. Перед поездкой проверьте еще раз прокладку проводов и затяжку болтов. Завершение

Информация о снятии рулевого колеса сэкономит вам много денег. Все, что вам нужно сделать, это следовать инструкциям этого руководства и действовать соответственно. Также будьте осторожны при обращении с компонентами, потому что даже незначительное повреждение может привести к дорогостоящему ремонту.
