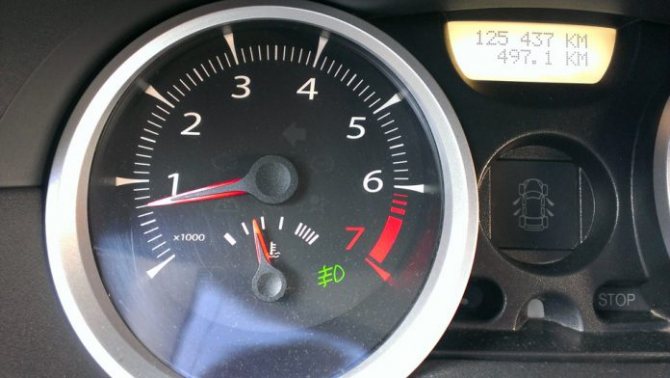

Давно не смотрели на индикатор температуры двигателя, расположенный прямо перед глазами? Значит, вам повезло, стрелка стоит, как вкопанная, и вы просто не обращаете на нее внимания. Но не все такие счастливчики.

Некоторые водители жалуются, что стрелка плавает, словно щетка стеклоочистителя, а при штриховой индикации палочки меняются, как на шкале эквалайзера. Чем это можно объяснить? В статье сделана попытка систематизировать подобные явления, и предлагаются меры по их устранению.

Почему зашкаливает стрелка температуры — основные причины!

Выяснить, из-за чего произошла неисправность можно и у себя в гараже, а не обязательно ехать в автосервис. А вот на устранение проблемы может понадобиться сторонняя помощь профессионалов.

Итак, рассмотрим, основные причины того, что на приборной панели ВАЗ-2114 стрелка температуры уходит вверх:

• Схема приборной панели.
• Датчик температуры.
• Жгут проводов.

Методы решения

Стрелка зашкаливает!

Когда причины определены, можно перейти непосредственно к их устранению, и рассмотреть вопрос более детально. Итак, для начала, стоит отметить, что автомобилисту потребуется некоторое знание конструктивных особенностей автомобиля, а также познания в электрической части.

Схема приборной панели

Плата приборной панели

Первое место, где необходимо искать проблему – это приборная панель. Для того, чтобы устранить неисправность придётся демонтировать «приборку», а также разобрать ее.

Следующим этапом будет то, что необходимо найти моторчик, который как раз и приводит стрелку в действие. Неисправности здесь может быть две. Какие именно:

• Вследствие короткого замыкания сгорела обмотка моторчика.
• Распаялись или оторвался провод, который припаян от моторчика к плате приборной панели.

Для устранения этой причины необходимо осмотреть место, и определить наличие обрывов.

Для полной достоверности необходимо прозвонить контактные провода моторчика, которые замыкают обмотку.

Ещё одним этапом диагностики станет разъём, который подключается к плате

. Необходимо найти контакт, который отвечает за показатель температуры и также прозвонить его при помощи мультиметра. Если выявлен обрыв связи, то необходимо его устранить.

Внимание! Если автомобилист не имеет опыта ремонта подобных узлов, настойчиво рекомендуется обратиться к профессиональным автоэлектрикам, чтобы при самостоятельном ремонте не натворить еще большей беды. Они сделают все быстро и качественно.

Датчик температуры

Датчик температуры проверяется мультиметром

Если проблема была скрыта не в приборной панели, то необходимо обратиться непосредственно к датчику температуры

. Именно он служит показателем температуры двигателя и передает данные через ЭБУ на стрелку. Выход из строя изделия, может послужить причиной возникновения эффекта подвисания, и зашкаливания стрелки на приборной панели.

Для определения работоспособности датчика, его необходимо демонтировать и при помощи мультиметра «прозвонить». Если установлено, что он «мертвый», .

Жгут проводов

Отсоединение жгута проводов от приборной панели для проверки

Если первые две причины устранены, а проблема осталась, то стоит поискать проблему в жгуте проводов, который идет от двигателя к приборной панели. Конечно, не все автомобилисты способны справиться с таким видом диагностики, по причине незнания распиновки проводов. Поэтому, в данном случае, также стоит обратиться к профессиональным автоэлектрикам для выяснения причин и ремонта. Хотя, причина здесь довольно проста и понятна – обрыв провода или его перегорание.

ЭБУ

Список ошибок ЭБУ

Не часто проблему ухода стрелки с нормального положения может спровоцировать электронный блок управления. Именно он задает все параметры и сигналы на приборную панель.

Для устранения неисправности необходимо подключиться к нему и проверить наличие ошибок

связанных с датчиком температуры и охлаждающей системы. Так, элементарный сброс ошибок может привести к нормализации работы прибора.

Стрелка температуры мотора скачет: анализируем причины

Чтобы вовремя выявить проблемы, связанные с системой охлаждения автомобиля необходимо отслеживать уровень температуры двигателя при помощи специального указателя на приборной панели. Если со временем показатель плавно меняется в пределах от 90 до 105 градусов, то неисправностей нет. Однако если стрелка скачет в хаотичном порядке и выходит за пределы таких цифр, то есть проблемы, связанные с охлаждением ДВС.

Причинами такой проблемы выступают:

1. Неисправный термостат. Чтобы распознать такой дефект необходимо сравнить температуру патрубков радиатора на нагретом двигателе. Если нижний холоднее, чем верхний, то подозрения верны. Это указывает на тот факт, что клапан термостата не полностью закрывается и двигатель не нагревается, как положено. Несмотря на то, что такая проблема возникает после 60-70 тысяч километров, она встречается и на новых автомобилях.

2. Неполадки в работе датчика. Так как показатель стрелки напрямую зависит от сигнала датчика, то осложнения могут возникнуть из-за последнего. Однако стоит учесть, что во многих современных моделях автомобилей устанавливают несколько датчиков. Проверку требуется производиться на всех. Особенно уделить внимание клеммам, которые часто окисляются. Вследствие чего контакт недостаточен для передачи.

3. Наличие воздуха в системе охлаждения. Так как температура воздуха и жидкости для охлаждения разная, то когда они контактируют с датчиком, стрелка скачет в разные стороны. Проверить это можно, если открыть бачок для антифриза и несколько раз надавить на любой из патрубков. Если с него будут выходить пузырьки воздуха, то предположение подтверждено. Чтобы избавить от этого требуется долить еще охлаждающего вещества и выкачать воздух путем надавливания на патрубки.

4. Неисправность электронной платы. Возникает в случае, если пайка была совершенна ненадежно.

Можно отметить, что причин неисправности стрелки, указывающей на температуру мотора не так много. Однако если автовладелец заметил, что она скачет в разные стороны и заходит за пределы допустимой температуры требуется проверить каждый из возможных вариантов поломки. Так как не редко встречаются обстоятельства, в которых причиной может послужить неисправность нескольких элементов.

Источник

https://youtube.com/watch?v=VYSd1wAN3s4

указатель температуры на панели приборов уходит в красную зону. калина

Прыгает тахометр или дергается стрелка тахометра? Как починить — смотри в этом видео!

Выводы

Причин возникновения зашкаливания стрелки температуры двигателя ВАЗ-2114 не много, но все они достаточно тяжело диагностируются, а некоторые устраняются только в условиях автосервиса. Поэтому, если автомобилист не проводил ремонтные операции подобного характера необходимо обратиться в автосервис, где помогут и все отремонтируют.

При этом в ряде случаев отмечается проблема, при которой скачет стрелка температуры двигателя, прыгает указатель температуры мотора при нажатии на газ и т.д. Естественно, такие отклонения являются поводом для проведения диагностики, так как водитель теряет возможность объективно оценивать реальную температуру силового агрегата.

В этой статье мы поговорим о том, почему стрелка температуры двигателя поднимается, потом опускается указатель, а также по каким причинам датчик температуры силовой установки может выдавать неверные показания, стрелка температуры двигателя плавает на ходу и т.п.

Читайте в этой статье

Прыгает стрелка температуры двигателя: почему так происходит и что делать водителю

Многие водители хорошо знают, что постоянный контроль температуры двигателя позволяет своевременно обнаружить возможные проблемы системы охлаждения и уберечь мотор от перегрева и дорогостоящего ремонта. По этой причине опытные автовладельцы в процессе езды на автомобиле постоянно обращают внимание на указатель температуры ДВС.

В этой статье мы поговорим о том, почему стрелка температуры двигателя поднимается, потом опускается указатель, а также по каким причинам датчик температуры силовой установки может выдавать неверные показания, стрелка температуры двигателя плавает на ходу и т.п.

Стрелка температуры двигателя скачет, плавает или прыгает: причины и основные неисправности

Итак, в норме стрелка должна подниматься до определенного значения после полного прогрева ДВС и не отклоняться от занятого положения. Отметим, что при этом во время езды вполне допускаются небольшие отклонения, причем зачастую в меньшую строну.

Обычно такое явление наблюдается в холодное время года, часто при движении по трассе. Это объясняется тем, что в морозы двигатель интенсивно охлаждается на высокой скорости встречными потоками холодного воздуха.

Также часть тепла от мотора в зимний период отнимает печка. В результате стрелка может немного «упасть» (на 2-3 мм. от обычных значений). Если же снизить скорость движения или позволить автомобилю несколько минут поработать на ХХ, тогда указатель температуры поднимется до нормального значения.

Если же говорить о неполадках, никаких явных скачков указателя температуры быть не должно. В случаях, когда стрелка указателя температуры плавает, при наличии цифровой индикации «палочки» температуры постоянно изменяются, тогда это служит главным симптомом различных неполадок. Давайте разбираться.

• Первое, чтобы понять, почему прыгает стрелка указателя температуры двигателя, следует учитывать, что изменяющиеся показания на индикаторе не всегда означают, что в реальности происходят такие существенные изменения температуры ДВС.

Другими словами, изменение показаний в средних рамках 75-95 градусов не отражает действительной картины, так как нагретая охлаждающая жидкость () не может так быстро нагреваться и остывать. Получается, указатель не отображает реальную температуру мотора.

Если иначе, плавное изменение показаний можно принимать за норму, причем делая поправку на условную погрешность самого стрелочного или цифрового указателя. При этом если колебания температуры не выходят за допустимые пределы, вполне вероятно, что это рабочая температура двигателя.

Поводом для беспокойства служат хаотичные, обычно резкие колебания стрелки, причем амплитуда таких колебаний довольно велика. В этой ситуации нужно определить, действительно ли происходит нарушение теплового баланса, нормально ли работает сам индикатор, а также по каким причинам возникла неисправность.

• Итак, поехали. Если система герметична и уровень ОЖ в в норме, тогда наиболее часто выходящим из строя элементом, от которого напрямую зависит температура двигателя, является . Причем это устройство нередко выходит из строя даже на совсем новых авто с минимальными пробегами. Так что проверку лучше начинать именно с термостата.

Простейшим способом первичной диагностики является оценка степени нагрева подводящих патрубков, идущих к радиатору. Достаточно потрогать патрубки рукой. Если нижний патрубок имеет температуру ниже верхнего, вполне вероятно, что клапан термостата заклинивает. В результате даже на холодном ДВС охлаждающая жидкость попадает в большой круг, а двигатель не может выйти на рабочие температуры.

На практике это проявляется следующим образом, когда сначала водитель прогревает двигатель, стрелка температуры поднимается до рабочих температур, затем происходит открытие термостата. Далее ОЖ идет по большому кругу, температура мотора снижается, однако затем термостат подклинивает и не закрывается до конца.

Естественно, жидкость продолжает частично или полностью идти через радиатор (по большому кругу). В результате двигатель начинает остывать, стрелка температуры падает. Затем термостат или закроется, после чего произойдет нагрев ОЖ до рабочих температур, или же останется в заклинившем положении и мотор не будет до конца прогреваться.

При этом часто после остановки двигателя и падения давления в системе охлаждения далее стрелка сначала поднимется до нормальных температур по мере прогрева, однако затем после открытие термостата все повторится заново. Также возможны случаи, когда термостат может подклинивать не постоянно, а через раз, а также не открывать доступ для ОЖ в большой круг.

В этом случае двигатель будет перегреваться. Бывает так, что работа термостата нарушается как на открытие, так и на закрытие, то есть уместно говорить о совокупности проблем. Так или иначе, .

• Теперь давайте рассмотрим ситуацию, когда стрелка температуры двигателя прыгает, но с термостатом и другими элементами системы охлаждения все в порядке. В этом случае проблема может быть в датчике температуры охлаждающей жидкости (ДТОЖ) Получается, если прыгает стрелка температуры, виновником часто оказывается неверный сигнал от температурного датчика.

Это значит, что нужно проверять указанный датчик. При этом важно учитывать, что на многих авто таких датчиков может быть 2, 3 или даже 4. Стоят эти датчики также в разных местах в зависимости от конструкции того или иного ДВС.

Также на панель приборов сигнал подает отдельный датчик, чтобы его показания в случае выхода из строя не вносили изменений в работу и двигателем. Обнаружив нужный датчик температуры, нужно проверить его контакт. Достаточно пошевелить датчик или клемму-фишку на нем.

В это время помощник должен следить, происходят ли колебания индикатора температуры на панели приборов в салоне авто. Часто плохой контакт становится причиной того, что стрелка температуры скачет, при этом система охлаждения работает нормально.

Если же дело не в контакте, сам датчик может оказаться вышедшим из строя. Чтобы это проверить, следует замерить сопротивление при разной температуре ОЖ. Для этого нужно знать, какое сопротивление считается нормальным для датчика на одном или другом ДВС в тех или иных условиях.

Данную информацию можно найти на специализированных форумах, в технической литературе и т.д. Также отметим, что не следует сразу поспешно и однозначно списывать все проблемы на термостат, не проверив датчики температуры. Стрелка может прыгать и скакать в том случае, если места контактов на датчике попросту окислились, соединение прослаблено. Более того, скачки могут происходить только при включении мощных энергопотребителей (подогрев сидений, стекол, включение фар и т.п.).

Еще добавим, что в случае неисправности самого датчика показания обычно меняются в определенном диапазоне. Если же они изменяются хаотично, тогда вероятнее всего проблемы возникли с проводкой. Нередко виновником становится минусовой контакт.

Отмечены случаи, когда при проблемах с «массой» указатель температуры показывал критический перегрев, а после остановки мотора нормальные 90 градусов. При этом замеры на клеммах при заглушенном моторе составляли около 12.5, после запуска поднимались до 13.7 В.

При этом ни замена АКБ с температурными датчиками, ни диагностика и проверка проблему не решила. Выходом из сложившейся ситуации оказалась дополнительная .

Основные неисправности

При правильной работе датчика, стрелка двигается плавно, но при наличии неполадки движения будут резкими и дергающимися. При такой работе не только нельзя правильно оценить положение температуры, но и можно причинить вред двигателю и всей системе. Поломки могут быть разные и случится сразу в нескольких местах, но чаще всего автомобилисты сталкиваются со следующими причинами:

• Поломка термостата.
• Нарушения в работе температурного датчика охлаждающей жидкости.
• Неисправность самого индикатора и стрелки датчика.
• Короткое замыкание в электрической плате.

Эти причины расположены по частоте возникновения, поэтом советуем точно также производить и диагностику. Если есть возможно обратится к специалисту за помощью, то это значительно сократит время поиска и устранения причины.

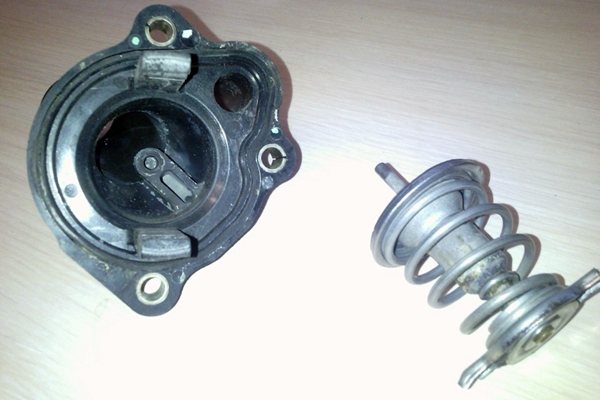

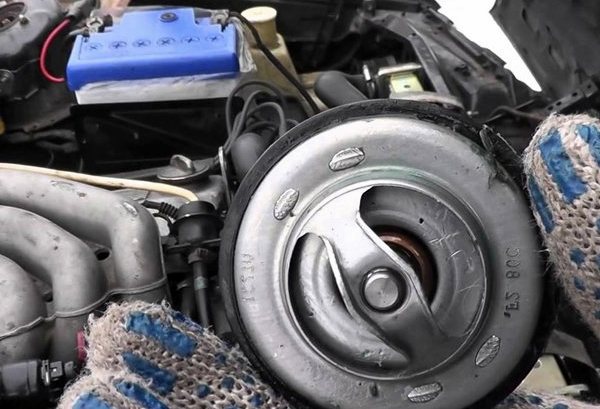

Поломка термостата

Проблема с термостатом самая частая, а все из-за слабой защищенности этой детали. Дело в том, что он может сломаться даже на новой машине. Кто-то говорит о случайности, а кто-то об условиях использования. Так или иначе стоит понимать, как работает данная система и как проверить исправность.

Часто такие поломки случаются при низких температурах, но также могут и случится в обратных условиях (аномальная жара). Когда машина заводится и прогревается мотор, то стрелка датчика сразу же подскакивает до верного значения, а после открывается термостат. Охлаждающая жидкость начинает свое движение по всем компонентам через трубы, однако, в случае, когда термостат сломан, его коротит и он закрывает дальнейший проход для жидкости. Бывают случаи полного закрытия клапана термостата, а бывают частичного, но в обоих случаях продолжительная работа двигателя приведет к его перегреву и тому что будет скакать датчик температуры двигателя.

Чтобы самостоятельно произвести диагностику, следует проверить термальное состояние подводящих патрубков. В случаях, когда термостат заклинило, нижний патрубок будет холоднее верхнего. Это не будет давать охлаждающей жидкости сделать большой круг, а мотору начать работать в штатном режиме.

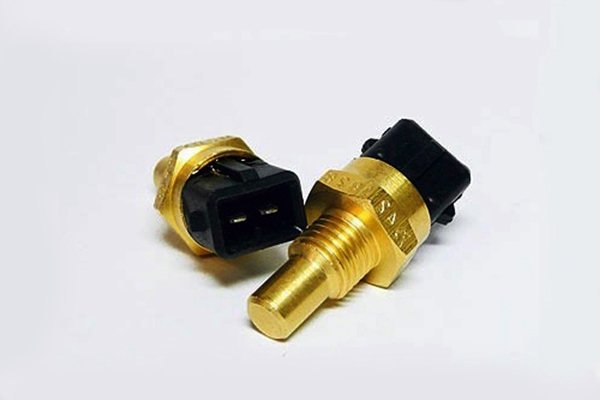

Температурный датчик охлаждающей жидкости

Следующей поломкой по частоте возникновения идет температурный датчик охлаждающей жидкости. Порой может случится, что в нем отойдет контакт и данные не будут поступать или будут поступать с разрывами в цепи. Из-за этого стрелка будет дергаться, ведь для нее показатели резко прыгают с рабочего значения до нуля. Также есть вероятность, что сломан сам датчик, и он просто не может исправно фиксировать данные.

Во время диагностики стоит учесть, что в машине может быть до четырех датчиков в разных местах, поэтому лучше заранее знать об их местонахождении, чтобы сэкономить себе время.

При обнаружении каждого датчика нужно убедиться в его целостности, а также в исправном подключении контактов. Для фиксирования будут нужны два человека: один шевелит контакт, а другой следит за показаниями стрелки. Если стрелка реагирует на действия и начинает скакать, то значит дело в этом датчике.

Стрелка и датчик температуры

В случаях, когда термостат и контакт соединения термального датчика в порядке стоит обратить внимание на сам индикатор датчика, возможны неисправности в целостности этих деталей. Для того, чтобы выявить поломку тут нужно обладать определенными знаниями о сопротивлении и устройства этого электрического механизма. Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную.

Эти знания можно самостоятельно изучить в интернете или в специализированных книгах, где тщательно описаны все операции и показатели. Но лучшим исходом, конечно, будет обращение к специалисту, который уже знает об всех тонкостях устройства датчика.

Электрическая плата щитка приборов

Если все работает хорошо, но по-прежнему прыгает датчик температуры, то значит остается разобрать щиток приборов и проверить электрическую плату. Если пайка нарушена или была выполнена плохо, то это приведет к таким проблемам. В случае, если планируете самостоятельно устранять эту проблему, то советуем взять паяльник с тонким стержнем и небольшой мощностью, чтобы не повредить плату и соседние детали.

Также стоит особое значение уделить выходной массе и резисторам. А если возможности самому такую работу произвести нет, то обратитесь к специалисту, который сделает это быстро и без ошибок.

Стрелка температуры прыгает при рабочем термостате и ДТОЖ

В некоторых случаях бывает так, что исправным оказывается термостат, а также датчик температуры и проводка. При этом стрелка температуры скачет произвольно, завышая или занижая показания, в произвольном диапазоне.

Часто проблема заключатся в электронной плате щитка приборов. Если пайка такой платы оказывается низкого качества, спустя несколько лет возникают проблемы. Устранить неисправность можно путем разбора щитка и перепайкой. В рамках таких работ следует отдельное внимание уделить резисторам и выходной массе. Если планируется выполнять работы своими руками, нужно иметь паяльник небольшой мощности с тонким стержнем.

Еще отметим, что стрелка при других исправных элементах как по механической, так и электрической части, может прыгать в том случае, если система охлаждения двигателя завоздушилась. Другими словами, воздух в системе охлаждения образует воздушную пробку. Такая пробка намного быстрее и сильнее нагревается, чем тосол или антифриз.

В результате датчик реагирует на изменение температуры, стрелка указателя хаотично меняет положение. При этом на воздух в системе косвенно указывает то, что жидкость подтекает из-под крышки расширительного бачка, может быть заметно снижение уровня в бачке и т.д.

Как снять датчик температура охлаждающей жидкости с ВАЗ 2114?

Для начала необходимо обратить внимание на то, что силовой агрегат рассматриваемой модели автомобиля работает обычно при температуре 80-90 градусов. Это идеальная температура, но не исключены изменения в зависимости от определённых факторов. Если мотор греется долго или быстро, то проблемы необходимо решать. Итак, для замены понадобится сделать следующее:

• дать автомобилю остыть;
• подготовить ключи 8, 13, 17;
• подготовить емкость для слива ОЖ;
• снять защиту силового агрегата;
• отсоединить крепежные элементы радиатора;
• включить печку, а затем открыть кран и крышку расширительного бачка;
• установить под радиатором тару, отвинтить пробку. Работу необходимо выполнять медленно, поскольку охлаждающая жидкость находится под давлением;
• поставить емкость под радиатором на 10-15 минут;
• установить тару под мотором и отвинтить крышку с блока цилиндров (она находится под модулем зажигания).

На следующем этапе необходимо найти датчик температуры, запомнить его расположение и снять с помощью ключа на 21. Далее необходимо установить новое устройство соответствующей маркировки. Датчик должен находиться в таком же положении, как и его предшественник.

Для качественного соединения на резьбу рекомендуется нанести термогерметик. После этого остается залить ОЖ. Затем необходимо завести автомобиль и посмотреть на датчик указателя температуры охлаждающей жидкости ВАЗ 2114, убедившись в нормальном функционировании системы.

К сожалению, после всех выполненных операций устройство не всегда работает, так как нужно. Рекомендуется убедиться в том, что новый датчик правильно установлен. Иногда автомобилисты забывают залить жидкость в систему. Но существует и такие ситуации, когда изделие оказывается бракованным. Автомобиль может работать нестабильно. Поэтому, если замена датчика своими силами не принесла необходимого результата, автовладельцу остается только одно — обращение в проверенный автосервис.

Что в итоге

Как видно, причин для того, чтобы стрелка указателя температуры двигателя на приборной панели начала прыгать или скакать не так уж много. Однако в рамках диагностики все равно следует применять комплексный подход, исключая возможные неполадки поочередно.

Как правило, начинать следует с проверки контактов датчика и массы, затем мультиметром проверяется сам датчик температуры, после диагностируется термостат. Если все элементы рабочие, тогда проблема может быть в самой панели приборов.

Напоследок отметим, главное, убедиться в том, что двигатель действительно не испытывает перегрева или же полностью выходит на рабочие температуры. Чтобы это проверить, можно . Такой подход позволит сузить круг потенциально проблемных элементов и быстрее найти неисправность.

Виноват ли термостат

Участники форумов часто спрашивают: почему прыгает стрелка указателя температуры двигателя? Прежде чем отвечать, следует уточнить саму постановку вопроса. Меняющиеся показания прибора не обязательно означают, что скачет температура двигателя.

К примеру, стрелка качается в секторе от 70 до 90 градусов или хаотично колеблется с большой амплитудой. Но ведь нагретая охлаждающая жидкость (ОЖ) обладает тепловой инерцией, и не может так резко изменять свои параметры. Отсюда следует, что показания прибора могут и не отражать реальную температуру двигателя внутреннего сгорания (ДВС).

Если показания изменяются довольно медленно, можно считать, что они показывают действительную степень нагрева мотора. В этом случае необходимо критически оценить ситуацию: действительно ли колебания температуры являются опасными. Когда они происходят в диапазоне от 90 до 105°C, оснований для тревоги нет, поскольку это нормальная рабочая температура, которую поддерживает термостат.

Вот, если плавные колебания выходят за пределы этого диапазона, тогда следует искать причины нарушения теплового баланса. Возможно, виновником будет являться термостат. Но это еще нужно будет проверить.

Самый простой способ — пробовать нагрев подводящих патрубков к радиатору на ощупь. Подозрение подтверждается, когда нижний патрубок чуть холоднее верхнего. Это означает, что регулирующий клапан термостата подклинивает в открытом состоянии, и двигатель работает с недогревом. С подобной неисправностью термостата сталкиваются обычно к 70 тысячам километров пробега.

А может, дело в датчике?

Когда гуляет стрелка температуры, она всего лишь следует за изменяющимся сигналом, который поступает от температурного датчика. Отсюда следует, что если последний врет, то и указатель показывает неправильную информацию. Поэтому, когда указатель на приборной панели начинает хулиганить, совершая резкие движения, необходимо в первую очередь проверить датчик.

Внимание: на современных ДВС устанавливают от 2 до 4-х температурных датчиков. Места их установки на разных авто могут отличаться.

Обычно на щиток идет отдельный датчик, чтобы он не вносил погрешность в работу электронной системы управления (ЭБУ). После того, как он найден, следует убедиться в наличии контакта на присоединительной клемме. Покачайте ее слегка, а товарищ пусть проследит за поведением стрелки. Иногда причина бывает предельно простой — неплотное соединение или замасленная клемма.

Если контакт нормальный, следует проверить работоспособность самого датчика. Для этого используют переносный омметр, которым измеряют сопротивление проверяемого элемента при разных температурах. Эти величины берут из таблицы, содержащейся в документации на изделие.

В качестве примера несколько строк из паспортных данных датчика температуры охлаждающей жидкости (ДТОЖ) 23.3828

Иногда водитель настолько бывает зациклен на предполагаемой неисправности термостата, что долго и упорно добивается его замены по гарантии. Когда же его усилия достигают цели, оказывается, что все осталось по-прежнему. И только после замены датчиков температуры работа указателя приходит в норму.

Датчик вентилятора

Вентилятор, который обеспечивает дополнительный приток воздуха, охлаждая работающий мотор, устанавливается практически на всех автомобилях. За правильное функционирование нашего вентилятора отвечает датчик (измеритель), который включает его при достижении определенной температуры охлаждающей жидкости. Этот измеритель является расходным материалом и периодически требуется его замена. Нам понадобится инструмент:

• Набор отверток
• новый датчик, на замену
• гаечные ключи
• емкость для слива охлаждающей жидкости

Производим замену

Замена легко выполняется своими руками. Работу производим на холодном (остывшем) двигателе. Итак:

• Сначала сливаем из радиатораохлаждающую жидкость
• Затем отсоединяем клемму провода «минус» от аккумуляторной батареи
• Отключаем провода от датчика электровентилятора

Отключаем провода от измерителя

• Отворачиваем датчик при помощи ключа на «30»

Снимаем измеритель ключом на «30»

Датчик можно сменить не сливая охлаждающую жидкость:

• Для этого закрываем генератор пакетом из целлофана, ослабляем датчик при помощи ключа на «30»
• Подготовив новый датчик, очень быстро откручиваем старый и сразу же вкручиваем новый
• Если сделать все быстро, потеря охлаждающей жидкости при этом минимальная
• Установка производится в обратной последовательности
• Наливаем охлаждающую жидкость до нужного уровня
• Чтобы проверить датчик, подсоединяем к его контактам тестер и опускаем сам измеритель (точнее, его резьбовую часть) в емкость с охлаждающей жидкостью
• Подогреваем емкость, контролируем внимательно температуру размыкания и замыкания контактов по термометру, который погружаем в ту же емкость с охлаждающей жидкостью (для проверки подходит и вода)

Вот и все, при необходимости вы сможете проделать эту работу самостоятельно, можете так же посмотреть видео.

Опытные мастера для выявления неисправности делают следующее:

• Начинают проверку с предохранителей, сгоревшие заменяют, и на этом проблема может быть решена;
• Осмотр на предмет внешних повреждений (оплавленная пластмасса, изоляция, сколы)
• Снимают клемму, отстегнув защелку, и чистят контакты. Если проблема в них, то работа мотора стабилизируется;
• Проверяют мультиметром цепь питания, отсутствие питания будет означать обрыв провода;
• Снятие и проверка ДТОЖ;

Есть контакт

Как говорят электрики, могут быть только две неисправности: нет контакта, где нужно, или есть, — где не нужно. Это правило действует и в рассматриваемой ситуации. Стрелка будет скакать, если места соединений окислились или ослабли. Причем наиболее часто это происходит при подключении дополнительных потребителей: ближний свет, габаритки и т. д.

Как уже было сказано выше, первое, что нужно сделать при диагностике ДТОЖ, — проверить контакт в разъеме. Возвращаясь к предыдущему разделу, следует добавить следующее: при неисправности датчика показания скачут в одном диапазоне, а если они меняются хаотично — возможно и повреждение проводки. Насколько важным является минусовой контакт — масса, подтвердит один случай, описанный участником форума.

Стрелка указателя иногда подскакивала до 130°C. После остановки двигателя показывала правильный результат — 90°. Напряжение на клеммах аккумулятора при неработающем моторе составляло около 12,5 В, а после запуска поднималось до 13,7.

После полутора лет безуспешных поисков причины, замены аккумулятора, генератора и двух температурных датчиков попался один дедуля, который установил дополнительный массовый провод с мотора на кузов, и проблема была решена.

Паяльник вам в руки

Не стоит забывать, что может быть исправным и термостат, и ДТОЖ, и проводка, а указатель температуры все равно работает нештатно, причем поведение его непредсказуемо. Здесь, скорее всего, виновником является электронная плата щитка приборов («мозги»). На этот узел много нареканий со стороны водителей.

Дело в том, что компонентная база, очевидно, паяется не слишком качественно. Через несколько лет эксплуатации места пайки окисляются, и блок управления начинает «глючить». Наилучшим выходом является демонтаж приборного щитка и тщательная перепайка всех элементов.

Особое внимание следует уделить пропайке резисторов и выходной массы. Попутно приобретете радиотехнические навыки. Паяльник должен иметь тонкое жало и небольшую мощность. Конечно, вскрывать переднюю панель — занятие не из простых, и прибегать к такому ремонту нужно в последнюю очередь.

Внимание — воздух

Наконец, еще одна возможная причина резких движений стрелки, — наличие воздушных пузырьков в тосоле («завоздушливание» системы). Поскольку воздух и тосол имеют разную температуру, и происходит дерганье стрелки. Косвенным признаком этой неисправности служит выплескивание ОЖ из пробки радиатора или расширительного бачка, а также убывание заправочного объема.

Подводя итоги, можно предложить следующий порядок проверки элементов: контакты, масса, датчик температуры (ДТОЖ), термостат, плата указателя. Владельцам Рено Логан не стоит драматизировать индикацию 2-4-2. Это нормальный режим работы термостата.

P.S. Чтобы не расстраивать логановодов, на Дастере и втором поколении Логан-Сандеро указатель температуры на щитке вообще убрали. Как говорится: нет указателя — нет проблем.
