Дизельный атмосферный форкамерный двигатель R2 создавался для привода тяжелых авто. Годом позже на его основе разработан турбированный вариант RF, отличающийся длиной поршня, объемом, ТНВД и расположением некоторого навесного оборудования.

ДВС R2

Специально для грузовиков в середине 80-х конструкторами Mazda были разработаны два мотора – атмосферник R2 и турбированный RF объемом 2,2 л и 2,0 л, соответственно. При одинаковом ходе поршня и диаметре цилиндра атмосферный ДВС R2 получил более короткий поршень для увеличения объема. А в двигателе RF за счет турбины увеличился крутящий момент – 225 Нм вместо 140 Нм, и мощность – 72 л. с. вместо 64 л. с.

Турбо мотор RF-T

В это же время Mazda по лицензии производителя Perkins выпускала еще и ДВС S2 для установки на Ford Ecoovan 2200, Kia Ceres, Mazda Cosmo, Luce и 929 модель. При этом схема двигателя имела два существенных отличия – шестеренчатый привод распредвала и чугунная ГБЦ.

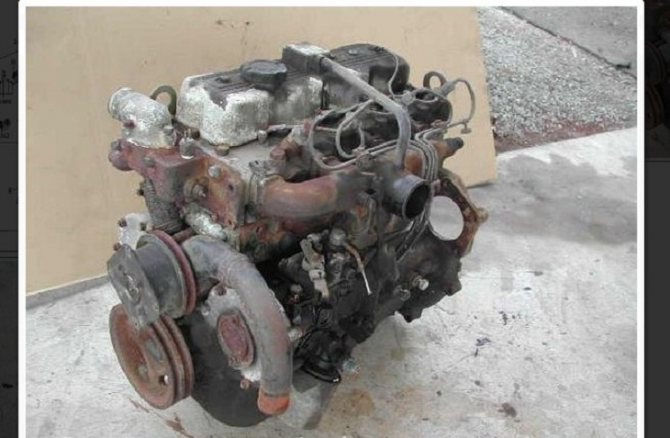

Модификация ДВС S2

С учетом вышесказанного технические характеристики движка R2 имеют вид:

Для движков одинаковой конструкции R2 и EF, и еще двух модификаций WL и WL-T создан общий мануал по ремонту и обслуживанию, поэтому капремонт можно успешно произвести даже своими руками. Зато форсировка односторонняя – на R2 можно установить турбину от RF, чтобы увеличить мощность, а обратную операцию по понятным причинам, выполнить не удастся — мотор уже турбированный, нужно использовать другие методы апгрейда.

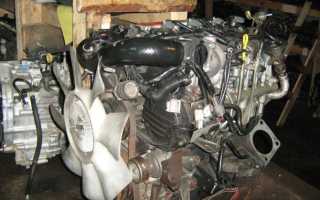

Мотор в сборе с коробкой

Технические характеристики Mazda R2 2,2 л/64 л. с.

Специально для грузовиков в середине 80-х конструкторами Mazda были разработаны два мотора – атмосферник R2 и турбированный RF объемом 2,2 л и 2,0 л, соответственно. При одинаковом ходе поршня и диаметре цилиндра атмосферный ДВС R2 получил более короткий поршень для увеличения объема. А в двигателе RF за счет турбины увеличился крутящий момент – 225 Нм вместо 140 Нм, и мощность – 72 л. с. вместо 64 л. с.

Турбо мотор RF-T

В это же время Mazda по лицензии производителя Perkins выпускала еще и ДВС S2 для установки на Ford Ecoovan 2200, Kia Ceres, Mazda Cosmo, Luce и 929 модель. При этом схема двигателя имела два существенных отличия – шестеренчатый привод распредвала и чугунная ГБЦ.

Модификация ДВС S2

С учетом вышесказанного технические характеристики движка R2 имеют вид:

Для движков одинаковой конструкции R2 и EF, и еще двух модификаций WL и WL-T создан общий мануал по ремонту и обслуживанию, поэтому капремонт можно успешно произвести даже своими руками. Зато форсировка односторонняя – на R2 можно установить турбину от RF, чтобы увеличить мощность, а обратную операцию по понятным причинам, выполнить не удастся — мотор уже турбированный, нужно использовать другие методы апгрейда.

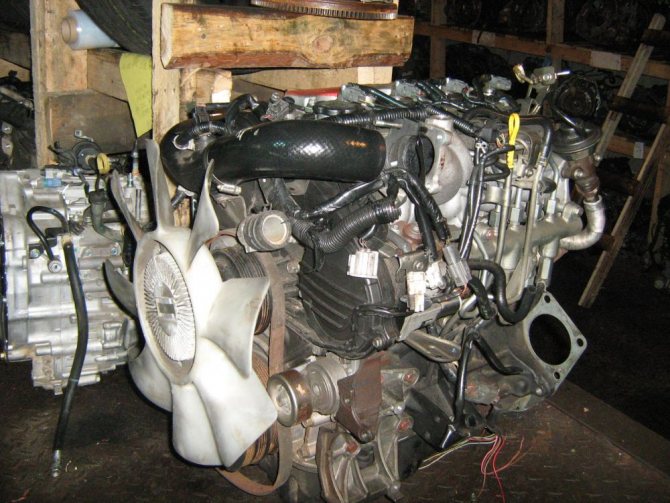

Мотор в сборе с коробкой

Особенности конструкции

Заложена изготовителем в дизельный двигатель R2 следующая конструкция:

• рядное расположение 4 цилиндров;
• единственный верхний распредвал ;
• по одному впускному и выпускному клапану на цилиндр;
• чугунный блок, алюминиевая ГБЦ, пластиковый впускной коллектор, чугунный выпускной тракт;
• форкамерный впрыск (вначале в предкамеру для воспламенения);
• ТНВД механического типа;
• коленвал с 8 противовесами, каналами смазки;
• алюминиевые коренные вкладыши;
• блок цилиндров безгильзовый с крестообразными каналами для масла.

Выпускной коллектор

ТНВД

Важной особенностью является конструкция поршней – литые вставки предотвращают температурное расширение дюрали, зазор между поверхностями цилиндра и поршня уменьшен. Для улучшения параметров газораспределения вал оснащен динамическим демпфером.

Опора и крышка ГБЦ алюминиевые, модернизация в сравнении с предыдущими версиями дизеля заключается в размещении датчика ДПРВ под крышкой. Частично навесное оборудование приводится в действие ремнем ГРМ. Принудительная система охлаждения стандартная – малый и большой круг с термостатом и вентилятором.

Производитель рекомендует использовать пошаговое описание операций из мануала, чтобы произвести капитальный ремонт собственными силами.

Роль коленчатого вала

Двигатель работает исправно в разных режимных форматах при помощи топливного регулятора. Его задача ограничить максимум оборотов коленчатого вала. Агрегат оборудован 8 противовесами. Зубчатый ремень исполняет роль привода ГРМ. В этом случае двигатель R2 дизель может иметь плунжерный ТНВД.

Для увеличения объема инженеры использовали недлинный поршень. Цилиндровый безгильзовый блок, наделенный каналами в форме крестов для смазки, изготавливается из прочного материала — чугуна. Такой вариант отличается прочностью, хоть и прибавляет массу. Шайбы регулируют тепловые зазоры клапанов.

Перечень модификаций ДВС

Конструкторским бюро производителя одновременно разрабатывались два мотора на единой базе, поэтому модель RF считается турбированной версией атмосферника R2. За исключением поршневой группы все детали и навесное оборудование было практически идентичным.

После того, как руководство завода увеличило ассортимент машин и объемы производства, появились нюансы:

• головка ГБЦ от RF стала универсальной, применялась еще и для комплектации моторов R2;
• прокладка ГБЦ стала трехслойной, пакетной, универсальной, она подходит к RF, а для установки на R2 пользователь сам пробивает отверстия под каналы охлаждения.

Моторы одной серии R2 и RF

Кроме того, в линейку дизелей для грузовиков, джипов и минивэнов добавился контрактный мотор S2. В нем использована высокопрочная чугунная головка, которой не страшен перегрев, и зубчатая передача распредвала механизма ГРМ.

Шатунно-поршневая группа

Чугунный блок у К9К, считайте, вечный. Нет проблем и с поршнями (если их не «палить» бедной смесью из-за нерабочих форсунок). Однако одной из характерных «болячек» (по крайней мере ранних версий) мотора считается недостаточно высокий срок службы шатунных вкладышей.

На официально проданных здесь и обслуживаемых по существующему регламенту машинах (а это преимущественно Duster, а также Lodgy, Dokker и Logan первого поколения) таких проблем не отмечено. Однако напомним, что в Беларуси межсервисный интервал составляет 15 тысяч километров, а некоторые владельцы предпочитают сокращать его до 10 тысяч (и на самом деле для долголетия двигателя это верное решение). Пригнанные из Европы машины и пробеги имеют солидные, и обслуживаются с вдвое большим интервалом.

«Приезжают машины, листаешь сервисную книжку. Там даже не 30 тысяч километров, а 33, 36, 37 тысяч периодичность. И реальные пробеги, как правило, от 200 тысяч и выше даже у свежих машин. Про 100 тысяч километров и речи не идет», — говорят сервисмены.

Связана ли «слабость» вкладышей с их конструктивными особенностями или столь растянутыми межсервисными интервалами, либо же качеством применяемого масла, доподлинно не известно. Однако факт: на хорошо поездивших машинах из Европы, особенно выпущенных в 2000-х, провороты вкладышей случались. Поэтому их превентивная замена после покупки (как это делается с приводом ГРМ), особенно если пробег превышает 200 тысяч километров, достаточно распространенное явление.

При этом лучше отдавать предпочтение оригинальным деталям, поскольку лицензионные могут даже не совпадать по размерам, а случаи, когда они не выдерживали и нескольких тысяч километров, известны.

Плюсы и минусы

Слабым местом ДВС R2 является головка блока цилиндров – из-за перегрева внутри нее мгновенно раскрываются трещины. Диагностируется этот дефект очень сложно.

В большинстве регионов ГБЦ являются дефицитом, из-за особенностей компоновки навесного и ходовой моторы R2 часто комплектуются головками и поддонами от RF-T. Следующим минусом является очень сложный тюнинг собственными силами.

Старая пакетная прокладка

Достоинства заключаются в улучшенной конструкции ГБЦ, оригинальной конструкции поршней и всей ШПГ группы. Двигатель R2 считается удобным вариантом для рабочего грузовика и минивэна. На малых оборотах он показывает нормальную тяговитость, для гонок не предназначен изначально.

Список моделей авто, в которых устанавливался

Служил атмосферный мотор R2 силовым приводом для следующих автомобилей:

• Mazda – 323, Familia, Capella, Bongo, Cronos, Proceed, B2500, 6, MPV и B2200;
• Ford – Econovan, J80, Spectron и Ranger;
• Kia: Wide Bongo и Sportage;
• Suzuki: Escudo и Grand Vitara;
• Mitsubishi Delica;
• Nissan Vanette;
• Asia Rocsta.

Характеристики двигателя морально устарели после появления в 1999 году новых версий силовых приводов. Кроме того, атмосферник R2 изначально уступал по некоторым характеристикам своей турбированной модификации RF-T, созданной годом позже.

Регламент обслуживания Mazda R2 2,2 л/64 л. с.

Заявленный производителем ресурс 200 тысяч пробега двигатель R2 получает только при соблюдении режимов техобслуживания:

• 10 000 км – масло и фильтр под замену;
• 20 000 км – протяжка крепежа впускного коллектора, замена топливного и воздушного фильтра;
• 30 000 км – регулировка клапанных зазоров;
• 40 000 км – протяжка болтов ГБЦ;
• 80 000 км – ремень ГРМ/ТНВД.

Ремонт мотора R2

АКБ и топливных шлангов, антифриза хватает на два года, а ремней навесного оборудования на 2,5 года. Раз в 4 года нужно обновлять рециркуляционную систему отработанных газов. Изначально устройство ДВС не обеспечивает должную безопасность клапанов и ГБЦ в целом, поэтому нельзя допускать обрыв ремня ГРМ.

В сложных условиях периодичность ТО повышается, а относятся к ним следующие факторы:

• зимние поездки на расстояния меньше 10 км;
• пробки или бездорожье;
• высокая запыленность воздуха (грунтовка).

Летом допускается вязкость моторного масла 30 при температуре 0 – +35 градусов, зимой 5W20 для диапазона -40 – -20 градусов. В регионах с температурой -10 – +20 подходит смазка 20W20, а Сибири с климатом -30 – +25 заливают масло 10W30.

Прогиб нового ремня генератора составляет 8 – 9 мм, б/у – 12 мм (Киа) или 15 мм (Мазда). Для гидроусилителя эти значения составляют 10 мм и 13 мм, компрессора кондиционера 5 мм и 6 мм.

Топливная система

Ранние версии K9K (в частности, модификаций 636-728, 830 и 834) оснащались топливной аппаратурой Delphi. Она действительно показала себя в эксплуатации далеко не беспроблемной. Выяснилось, что система не только чувствительна к качеству топлива, но и к работе применяемого фильтра.

Стоило хорошенько затянуть с его заменой или просто использовать элемент ненадлежащего качества, начинались проблемы. Насос начинал гнать металлическую стружку, от которой в свою очередь страдали уже топливные форсунки.

Для восстановления работы Common Rail приходилось менять большую часть компонентов топливной системы. Причем одними только форсунками и ТНВД дело могло не ограничиваться. В общем, проблемы с Delphi действительно могли быть. В идеале лучше использовать оригинальный топливный фильтр Delphi и менять его каждые 8-10 тысяч километров, хотя официальный сервис таких требований не предъявляет.

С 2005 года на мощные версии K9K (от 95 л.с. и выше) ставили топливную аппаратуру Siemens, которая впоследствии поставлялась под маркой Continental. С ней проблем действительно меньше, хотя и нельзя сказать, что нет совсем (относительно недолговечен подкачивающий насос низкого давления в ТНВД, дорогие пьезофорсунки также чувствительны к качеству топлива). Опять же, при своевременном обслуживании автомобиля их вероятность все равно ниже, чем в случае с Delphi. Определить марку топливной аппаратуры можно по коду двигателя или же по ряду признаков (например, мощность свыше 95 л.с., 6-ступенчатая коробка, боковой выход топливопроводов, ТНВД с двумя регуляторами и «маленьким» приводным шкивом – признаки Siemens/Continental).

Обзор неисправностей и способы их ремонта

Другими «болезнями» ДВС остаются:

Между блоком и головкой стоит прокладка из металлопакета (3 листа), поэтому поверхности ГБЦ и БЦ должны быть шлифованными, а не фрезерованными. Для обработки седел подходят зенкеры от ВАЗ 2101.

Шлифовка ГБЦ

Характерным дефектом мотора R2 является пробой прокладки из-за недостаточного усилия затяжки. Многие пользователи самостоятельно нарезают резьбу большего размера, решая проблему кардинально

Основные поломки

«R2» достаточно надежный двигатель и не склонен к постоянным поломкам, но и с ним случаются неприятности:

• Перестает запускаться вследствие нарушения функционирования форсунок или неисправности топливного насоса и свечей сгорания;
• Износ элементов ГРМ либо попадание воздушного потока в систему подачи горючего приводит к его нестабильной работе;
• Появляется черный дым из-за низкого уровня компрессии, выхода из строя пружины форсунки или заклинивания иглы в распылителе;
• Возникают посторонние стуки, если уровень компрессии не соответствует заданным значениям, либо вследствие раннего впрыска горючей смеси, износа элементов ШПГ.

«R2» обладает хорошей ремонтопригодностью, но как уже было сказано, составляющие для него не всегда просто найти, по этой причине приходится заимствовать их с других моторов, к примеру с мазда RF, R2AA, или MZR-CD.

Ремонт R2

Варианты тюнинга мотора

Изначально двигатель R2 создавался, как атмосферная версия, но с большим объемом, нежели турбированный RF с меньшим объемом камер сгорания. Затруднен тюнинг по следующим причинам:

• ход поршня уже увеличен за счет уменьшения высоты юбки;
• головка ГБЦ алюминиевая, боится перегрева;
• перепрошивка ЭБУ практически незаметна на этой версии ДВС.

Производитель и адекватные специалисты мастерских не рекомендуют тюнинг R2 турбированием. Для стандартной ШПГ и ГБЦ это будет губительно, так как турбина потребует увеличения подачи топлива. Резко повысится температура, обеспечивая постоянный перегрев.

Электронный ТНВД

Таким образом, атмосферный движок R2 обладает достаточной мощностью для джипов, грузовиков и минивэнов сразу нескольких автопроизводителей. Он выдает 145 Нм крутящего момента уже на 2000 оборотах, позволяет возить втрое больше указанной грузоподъемности.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Распространенные неисправности

Частых поломок автолюбителю ожидать не приходится, однако придется повстречаться со следующими возможными дефектами:

1. Форсунки перестают правильно выполнять свои задачи. В итоге автомобиль не запускается. Причиной этому могут быть неисправности свечей зажигания, топливного насоса.
2. Непостоянство надежности вызвано высоким процентом изношенности частей ГРМ либо проникновением воздуха в устройство подачи топлива.
3. Компрессия снижает свои свойства, уровень ее падает, в результате чего образуется черный дым. Причиной такого поведения также становится выпадение из рабочего режима форсунок, иглу заклинивает в распылителе.
4. Снижение компрессионного уровня одновременно вызывает непонятные стуки. Появляется «недуг» вследствие преждевременного впрыска горючего, устаревание деталей ШПГ.

В ремонте не появится сложностей при обращении к специалистам. Стоит выбирать сервисный центр с оснащенной материальной и технической базой.
