Система стеклоочистки включает в себя множество элементов, соединенных между собой и выполняющих одну важную функцию — очищение лобового стекла от грязи. Если по каким-то причинам система перестает работать, обзорность дороги для водителя будет ухудшена, соответственно, это может повлиять на его безопасность. Какие функции выполняет поводок стеклоочистителя, и из каких элементов состоит система — узнайте из этой статьи.

[ Скрыть]

Система стеклоочистителя лобового стекла

Штатные очистители ветрового стекла предназначены для удаления грязи, пыли, а также избыточных осадков с его поверхности. Это позволяет увеличить видимость дороги в любой момент, включая плохие погодные условия: сильный дождь или снег. Для большей эффективности устройство сочетают со стеклоомывателем, который распыляет на поверхность стекла специальную омывающую жидкость под высоким давлением. Таким образом, происходит очистка стекла от прилипшей грязи и насекомых.

В некоторых автомобилях предусмотрен задний стеклоочиститель, а также специальные устройства для очистки передних фар (омыватель). Это позволяет обеспечить безопасность движения при любых погодных условиях. Частота и длительность работы стеклоочистителей регулируется водителем из салона.

Особенности устройства и схема стеклоочистителя

Система стеклоочистки состоит из таких элементов:

1. Электродвигатель или привод стеклоочистителя. Это устройство обеспечивает нормальную работу системы, способствуя перемещению дворников по переднему, а также заднему (для универсалов и хэтчбеков) стеклу. Если редуктор стеклоочистителя выходит из строя, это приведет к неработоспособности очистителей. Привод заднего стеклоочистителя также устанавливается только в автомобили в кузове хэтчбек или универсал.
2. Держатель щетки стеклоочистителя, он же поводок стеклоочистителя, он же рычаг стеклоочистителя — щеткодержатель. На этом устройстве фиксируется само лезвие очистителя, которое перемещается по стеклу.
3. Щетка с резиновым или силиконовым лезвием. Когда она изнашивается, качество очищения лобового стекла значительно снижается.
4. Крепление щеток стеклоочистителя — конструктивный элемент самих дворников.
5. Расширительный бачок — в него заливается жидкость, которая впоследствии при включении дворников через форсунки по шлангам передается на стекло.
6. Форсунки — эти элементы монтируются на капоте, они выполняют функцию распыления воды по стеклу.
7. Резиновые шланги, соединяющие расширительный бачок и форсунки — по ним передается расходный материал.
8. В зависимости от авто, может использовать блок управления стеклоочистителем или прерыватель стеклоочистителя. Последний представляет собой реле, которое в соответствии с действиями водителя определяет частоту перемещения щеток по заданным временным интервалам. Что касается блока, то он позволяет водителю самостоятельно выставить необходимый интервал.
9. Мотор омывателя, который осуществляет подачу воды или омывающей жидкости на стекла.
10. Переключатель стеклоочистителя. Подрулевой переключатель располагается в салоне автомобиля, под рулевым колесом. С его помощью водитель может установить скорость работы дворников, а также при необходимости подать воду на стекло.
11. Тяга, которая соединяет две щетки. Благодаря ей эти элементы могут двигаться синхронно.

Фотогалерея «Элементы системы»

How Windshield Wipers Work

Замена щеток стеклоочистителя / Replacing wiper blades

Элементы конструкции стеклоочистителей

Конструктивные особенности зависят от вида устройства и типа крепежных элементов. Стандартная схема стеклоочистителей состоит из следующих деталей:

• рычажного привода (трапеции);
• поводков;
• реле для управления режимами работы;
• электронного блока управления (при наличии);
• электродвигателя с редуктором;
• шарнирных креплений;
• щеток.

Дополнительно предусмотрены управляющие устройства. К примеру, для ручного управления используется подрулевой переключатель режимов работы стеклоочистителей, а для автоматического режима в транспортном средстве устанавливают специальный электронный блок управления и датчик для анализа загрязнения стекла (датчик дождя).

Требования к стеклоочистителям.

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.
На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Принцип работы устройства

Несмотря на простой функционал очищающей системы, необходимо разобраться с тем, как работают стеклоочистители. Основные нюансы, о которых нужно знать:

1. Электромагнитное реле принимает управляющую команду и устанавливает режим работы щеток. В зависимости от транспортного средства, очистители могут работать в прерывистом режиме с небольшими интервалами в 3-5 секунд, постоянно двигаться с установленной скоростью, а также переходить в режим мойки с включенным омывателем.
2. Мотор стеклоочистителей получает питание от бортовой электросети. Точная схема подключения зависит от модели автомобиля.
3. Поводки стеклоочистителей, а вместе с ними и щетки для очистки стекла, приводятся в действие при помощи электродвигателя с червячным редуктором и рычажного привода (трапеции). Трапеция передает и преобразует вращательное движение от электродвигателя на щетки, которые, плотно прижимаясь к рабочей поверхности, удаляют грязь и влагу со стекла.

Правильно настроенная система не должна оставлять разводы или механические повреждения на поверхности стекла, а также шуметь во время работы. В случае подобных проблем необходимо оперативно устранить неисправность.

Как работает трапеция

Трапеция стеклоочистителей состоит из системы тяг и рычагов, которые преобразуют вращательное движение от редуктора в возвратно-поступательное движение поводков со щетками. Стандартное устройство должно выполнять следующие функции:

• движение щеток при работающем электродвигателе стеклоочистителя;
• обеспечение нужной амплитуды и скоростного режима очистки;
• поводки стеклоочистителей при двух и более щетках должны двигаться синхронно.

Трапеция, как и электромотор, является важной составляющей системы. При любых неисправностях (появлении люфтов) в ее работе ухудшается эффективность и качество очистки стекла. Для большей надежности элементы трапеции выполняют из листовой стали, которая устойчива к агрессивной среде, а также имеет высокую жесткость на изгиб.

В зависимости от конструкции очистителей стекла, трапеции могут быть одно-, двух- и трехщеточные, а по принципу работы — симметричные и асиметричные.

Моторчик стеклоочистителей

Моторчик стеклоочистителей имеет базовую конструкцию независимо от модели автомобиля. К основным элементам можно отнести непосредственно сам электромотор и редуктор (как правило, червячный), который увеличивает усилие от электродвигателя в несколько раз. Современные устройства могут быть оборудованы дополнительными элементами, включая предохранители для защиты от сильных нагрузок, подогревательные элементы для работы при низких температурах и многое другое.

Мотор-редуктор стеклоочистителей является важнейшим элементом системы, который обеспечивает ее работоспособность. Щетки должны плотно прилегать к стеклу и свободно перемещаться по нему, иначе возникает повышенная нагрузка на электродвигатель.

Принцип работы привода, двигателя и прочих узлов механизма

Если схема и устройство стеклоочистителя не вызывает вопросов, перейдем к следующему пункту — принципу работы. Держатель щетки стеклоочистителя вместе с установленным на нем лезвием передвигается влево и вправо, что позволяет практически полностью очистить ветровое стекло. Как сказано выше, с помощью переключателя водитель может отрегулировать скорость, с которой держатель щетки стеклоочистителя будет передвигаться. Некоторые современные авто комплектуются скрытыми очистителям. В данном случае механизм стеклоочистителя устанавливается под лобовым стеклом, а когда водителю нужно включить дворники, устройство выдвигает вверх этот механизм, который после отключения «спрячется» обратно.

В целом очистители для лобового и заднего стекла — это практически идентичные изделия, но и в их работе есть отличия. К примеру, держатель щетки стеклоочистителя может работать только в одном режиме, без возможности регулировки. То есть если передние дворники являются частью целой системы, включающей в себя множество элементов и блок управления, то задний дворник имеет только одну функцию. Одним из основных компонентов омывателя считается насос, предназначенный для активации электромотора системы.

Вкратце рассмотрим принцип действия системы:

1. Водитель жмет на подрулевой переключатель, подавая управляющему блоку сигнал о необходимости включения дворников, а также подаче воды.
2. Посредством работа электромотора жидкость начинает передаваться по шлангам через форсунки на лобовое или заднее стекло.
3. Держатель щетки стеклоочистителя начинает вращаться под воздействием электродвигателя, которому управляющее устройство отправило сигнал — с какой скоростью держатели должны двигаться.
4. При кратковременной подаче жидкости на стекло подается определенный объем. Когда вода перестает поступать, дворники еще какое-то время работают, обычно это 1-3 взмаха (автор видео — канал Фольксваген центр РУС-ЛАН).

Управление очистителями

Система очистки ветрового стекла может управляться двумя способами — электронным и электрическим. Последний вариант подразумевает ручное изменение режимов работы. Под рулем находится специальный рычаг управления, позволяющий включать устройство, регулировать паузу в работе стеклоочистителей и изменять режимы очистки. Но подобный вариант требует постоянного участия водителя.

Электронная система управления является полностью автономной и не требует человеческого вмешательства. В автомобиле устанавливается специальный электронный блок и датчик дождя, который анализирует чистоту стекла и погодные условия. С помощью электронного управления обеспечивается целый ряд функций:

• автоматическое включение и выключение;
• изменение параметров работы очистителя;
• блокировка моторчика при наличии препятствий на ветровом стекле;
• дополнительная очистка с помощью стеклоомывателя;
• предотвращение замерзания щеток при выключенном двигателе.

Стеклоочистители и стеклоомыватели

Назначение стеклоочистителей

Автомобили эксплуатируются в разных климатических, дорожных и метеорологических условиях, при этом для обеспечения безопасности движения и комфортных условий для водителя необходимо обеспечить безупречную видимость дорожной обстановки. Основными факторами, снижающими обзорность и видимость водителю, являются загрязнение либо увлажнение (например, атмосферными осадками) лобового, заднего и боковых стекол, при этом уменьшение видимости через лобовое стекло является наиболее опасным с точки зрения безопасности движения. Существенно ухудшает видимость в темное время суток загрязнение стекол фар.

Исходя из изложенного выше, стеклоочиститель предназначен для механической очистки лобового стекла (во многих моделях легковых автомобилей и заднего стекла) от атмосферных осадков и грязи. Фароочистители, устанавливаемые в последнее время на многих легковых автомобилях, предназначены для очистки стекол фар от загрязнений.

Щетки стеклоочистителей

Очистка стекол осуществляется специальными обрезиненными щетками, плотно прижимаемыми к стеклу рабочей поверхностью и совершающими колебательные движения по поверхности стекла.

Количество щеток стеклоочистителей лобового стекла зависит от его размеров и формы; на большинстве автомобилей используется две щетки – со стороны водителя и со стороны пассажира, но встречаются и автомобили, у которых лобовое стекло оснащено тремя щетками стеклоочистителя.

Щетки должны перемещаться по стеклу плавно, без толчков (чем зачастую «грешат» вакуумные и пневматические приводы) с определенным углом размаха и силой прижатия к стеклу.

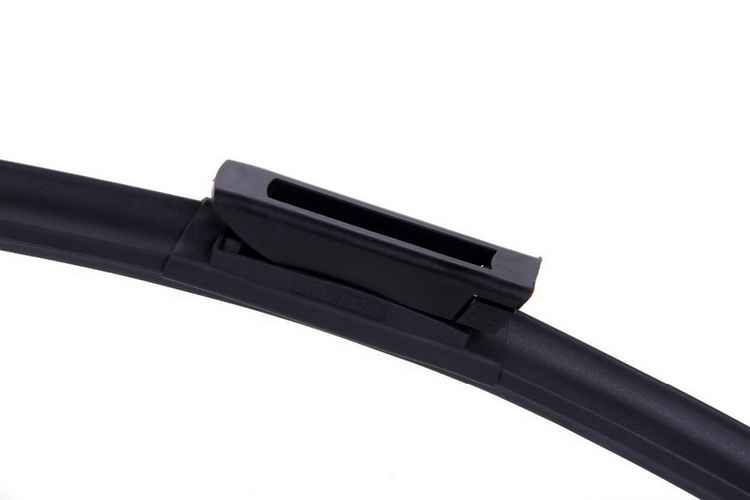

Виды щеток

Производители автомобилей предоставляют владельцам машин выбор типа щеток. В зависимости от конструкции и эксплуатационных характеристик, они могут быть следующих видов:

1. Каркасные щетки — оптимальный и доступный вариант. Они хорошо адаптируются под рабочую поверхность ветрового стекла, но ухудшают качество очистки при минусовых температурах и высоких скоростях.
2. Бескаркасные стеклоочистители — более дорогой вариант, обеспечивающий качественную очистку стекла. Устройство более стойкое к замерзанию, а также дольше служит в эксплуатации. Из недостатков необходимо отметить сложность подбора щеток для обеспечения правильного прилегания к стеклу.
3. Гибридные стеклоочистители — их часто называют зимними благодаря закрытой конструкции и влагостойкости. Идеально подходят для регионов с низкими температурами, где важно обеспечить работоспособность очистительной системы.

Автомобильные дворники. Подбираем под авто

Если вы решили заменить щетки, то дворники следует подбирать под авто. Это можно сделать, сравнивая со старыми дворниками, предварительно снятыми с машины, которые уже работают некоторое время.

Выбор необходимо осуществлять в соответствии со следующими правилами:

1. Вид крепления. Некоторые автомобильные щетки единственного производителя могут использовать различные способы крепежа на рычаге. Поэтому желательно сравнивать тип крепления с предыдущей щеткой. Если же вы выбрали дворники с неподходящим креплением, можно купить специальный переходник.
2. Длина. Важно учитывать, что максимальное отклонение длины автомобильных дворников не должно быть 1.5-2.0 сантиметров.
3. Тип щетки дворника. Здесь вы выбираете на свое усмотрение. Можно заказать дешевую каркасную модель либо потратить больше, но купить гибридные либо бескаркасные дворники.
4. Компания-производитель. При покупке дешевых китайских щеток стеклоочистителей можно не рассчитывать на их долгий срок службы. Есть множество фирм, специализирующихся на изготовлении щеток стеклоочистителей высокого качества. В частности, Bosch, SWF, Denso и Valeo.

Деталь старого и нового образца

Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р.

Итого

Отказ стеклоочистителей может произойти по вполне банальным причинам:

• cгорел предохранитель F5;
• окислились или обгорели клеммы соединительных колодок;
• вышли из строя провода;
• сломалось реле К5 524.3747;
• приказал «долго жить» подрулевой переключатель;
• ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
• открутились гайки крепления рычагов к валам трапеции;
• щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

• окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
• зависание щеток в моторедукторе;
• обгорание/загрязнение коллектора;
• обрыв в обмотке якоря;
• выкрашивание зубьев шестерен в редукторе.

Мужики, кто сталкивался с такой проблемой на 2110. Не работают дворники в 1-ом прерывистом режиме, а на остальных режимах работают. В чем причина, в реле или в самой гитаре?

• Не работает пауза на щетках лобового стекла в 2110 – 3 ответа
• Отказал пассажирский дворник ВАЗ 2110 – 3 ответа
• Дворники не реагируют, моторчик не крутится, ВАЗ 2110 – 2 ответа
• Подклинивает трапеция стеклоочистителей на ВАЗ 2110 – 2 ответа
• Не всегда включаются стеклоочистители на 2110 – 2 ответа

Сталкивался с такой проблемой. Предохранители проверял, реле менял. Иногда сработают, в основном не работали. Короче, хоть и не хотелось, но пришлось добираться до моторедуктора. Разобрал, почистил контакты, проверил провода на фишке подключения, всё соединил и… порядок, работают дворники и на прерывистом режиме.

Если есть желание изучить данный вопрос подробнее, то смотрите Здесь.

на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Дворники не реагируют, моторчик не крутится, ВАЗ 2110

Читать дальше: Дром улан удэ продажа автомобилей газ 3102

Без дворников в дождь или снегопад далеко не уедешь, поэтому мы сегодня обсудим тему, почему на ВАЗ 2110 не работают дворники, как поступать в такой ситуации.

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Читать дальше: Petro canada synthetic 5w 30

Разбор осуществляется таким образом:

• Снимаем приборную панель;
• Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
• Проверяем предохранитель, отвечающий за привод дворников;
• Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;

• Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
• Осмотрите привод, одна из возможных неисправностей – сломался его шкив.

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

• сначала разбирается узел;
• затем выявляются неисправности;
• далее выполняется ремонт или замена неисправных деталей;
• на заключительном этапе выполняется сборка узла.

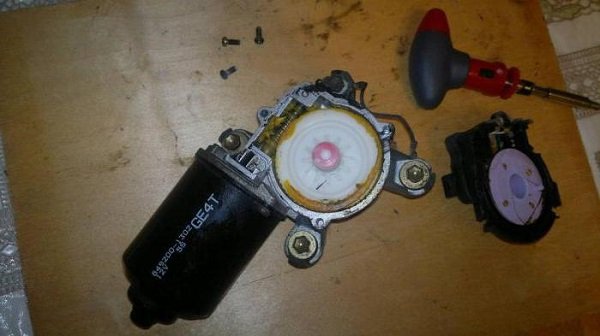

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.
2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
4. Со шлиц снимаются пластиковые защитные колпачки.
5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
9. Откручиваем нижний болт крепления кронштейна очистителя.
10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.
11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

Таким образом выполняется ремонт, доработка очистителя стекла ВАЗ 21099 своими руками. Процесс длительный и утомительный, но вполне может быть выполнен самостоятельно. Это даст возможность сэкономить деньги на дорогостоящем ремонте в СТО.

Доработка дворников ваз 2110

, точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции
