Замена ремня ГРМ на Renault Logan (8 и 16 клапанов)

Ремень газораспределительного механизма передает усилие между коленчатым и распределительным валами, а за счет зубчатых шкивов обеспечивает поддержку правильных настроек узла. Повреждения этого элемента приводит к обрыву, что, в свою очередь, становится причиной столкновения поршней с клапанами, вследствие чего последние загибаются.

Для правильной работы двигателя каждый владелец должен знать, с каким интервалом осуществляется замена ремня ГРМ Рено Логан, и с какой целью регулируются метки газораспределительного механизма.

Всю необходимую информацию, касающуюся автомобилей, работающих на восьми- и шестнадцатиклапанных агрегатах, мы собрали в данном материале.

RENAULT 130-C-174-80-R – оригинальный комплект ГРМ для 8-и клапанного мотора Логана К7М

7701477014 – артикул оригинального ремкомплекта ГРМ 16 клапанного Логана К4М (ремень и два ролика)

Замена ремня ГРМ

Установка поршня 1 цилиндра в ВМТ

Привод газораспределительного механизма: 1 — зубчатый шкив коленчатого вала; 2 — ремень привода ГРМ; 3 — ролик натяжного устройства; 4 — зубчатый шкив распределительного вала привода выпускных клапанов; 5 — зубчатый шкив распределительного вала привода впускных клапанов; 6 — опорный ролик; 7 — зубчатый шкив насоса охлаждающей жидкости
Прежде чем приступать к замене ГРМ Рено Логан, поршень первого цилиндра важно зафиксировать в соответствующем предельной верхней точке такта сжатия положении – это предотвратит сбой настроек газораспределительных фаз. Игнорирование этого нюанса приведет к тому, что нормальная работа мотора будет нарушена.

Учитывайте, что у силовых установок, которыми агрегируют Renault Logan, первым считается цилиндр, размещенный ближе к маховому колесу, а не к колесу, приводящему в движение узел коленвала.

Выставляя ВМТ, ориентируйтесь по меткам распредвального шкива.

Болт крепежа шкива проворачивается по ходу движения часовой стрелки до выравнивания отметок зубчатого шкива распредвала и крышки головки отметкой.

Проверку регулировки проводят специально предназначенным установочным пальцем с 75-миллиметровой резьбой. Его вкручивают в отверстие в блоке цилиндров, предназначенное под резьбу М10. При прокрутке коленчатого вала, в момент попадания поршня в верхнее предельное положение, палец доходит до щеки коленвала, что заблокирует последующее прокручивание.

Метки ГРМ Логан с мотором К7М (8 клапанов)

Ремонт авто на базе моторов К7М проводят, используя торцевые 10-миллимметровые и 18-миллиметровые головки.

Последовательность действий на автомобилях Рено Логан:

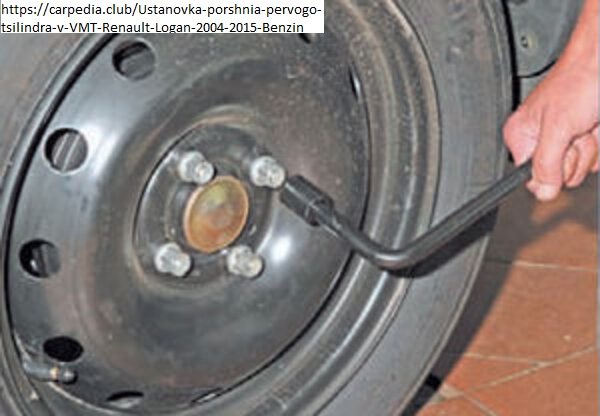

  1. Необходимый узел скрыт правым колесом, поэтому его демонтируют. Фиксаторы колес ослабляются только тогда, когда Logan стоит на земле. Зафиксируйте колеса противооткатными упорами, поднимите ручник, а переднюю часть автомобиля закрепите надежной опорой.

    Метки ГРМ Логан К7М
    (ссылка на источник фото)

  2. Подбираемся к участку двигателя, скрытому за правым брызговиком.

    (ссылка на источник фото)

  3. Снимаем ремешок, отвечающий за работу вспомогательных агрегатов. Перед снятием рекомендуется на наружной стороне отметить направление, в котором он движется, так как неправильный монтаж приведет к ускорению износа элемента.

    (ссылка на источник фото)

  4. Проворачивая выступ натяжителя по часовой стрелке, снимаем ремешок.
  5. Освобождаем остальные шкивы от привода, передающего движение вспомогательным агрегатам.
  6. Чтобы заменить автоматический натяжитель, нужно скрутить фиксирующий болт.
  7. Затем демонтируем правую опору подвески мотора.

    Метки ГРМ Логан К7М
    (ссылка на источник фото)

  8. Открываем доступ к картеру силовой установки, снимая с него защиту.

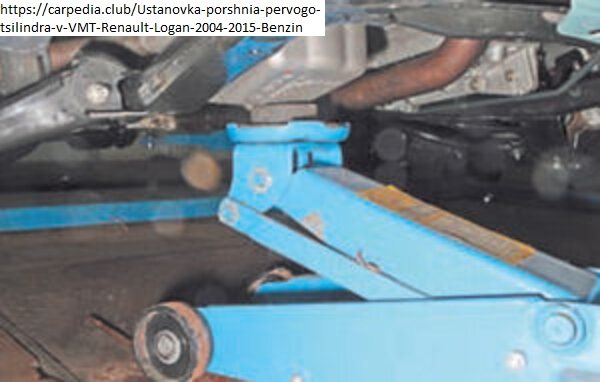

  9. С помощью проставки устанавливаем опору под картер.
  10. Снимаем держатель жгута проводов с правого кронштейна;
  11. Извлекаем болты, фиксирующие правую опору к кузову.
  12. Выкручиваем три фиксирующих болта, которые обеспечивают соединение правой опоры и силовой установки, избавляемся от мешающей проведению работ опоры.
  13. Обеспечиваем фиксацию поршня в ВМТ.
  14. Сняв болты, демонтируем защитную крышку ремня газораспределения.

    (ссылка на источник фото)

  15. Метки ремня ГРМ регулируем проворачиванием болта крепления шкива ремня по часовой стрелке так, чтобы обозначенное риской место совпало с местом отметки крышки головки;

    (ссылка на источник фото)

  16. При правильно проведенной процедуре нанесенная на приводном ремне газораспределения красная буква А совпадет с обозначением на корпусе шкива.
  17. Чтобы убедиться в правильности выполнения работ, снимаем шкив, обеспечивающий движение вспомогательных агрегатов.

    Метки ГРМ Логан К7М
    (ссылка на источник фото)

  18. Проверяем совпадение меток зубчатого коленвального колеса и блока.

    (ссылка на источник фото)

Метки газораспределительного ремня мотора Логана К4М (16 клапанов)

Во время пор приведения поршня первого цилиндра шестнадцатиклапанного движка Рено Логан к положению ВМТ набор инструментов нужно укомплектовать:

  • Торцевыми головками размерностью 15 и 18 мм;
  • Головкой TORX E14;
  • Рожково-накидным ключом 13мм;
  • Плоской отверткой;
  • Фиксаторами коленвального и распредвального узлов.

Алгоритм действий:

  1. Проводим демонтаж болтов, удерживающих переднее правое колесо, получаем возможность подобраться к необходимому узлу, сняв колесо.
  2. Открываем доступ к рабочему пространству, освобождая его от правого брызговика мотора.
  3. Снимаем ремешок привода вспомогательных агрегатов.
  4. Снимаем правую опору подвески мотора.
  5. Открываем привод газораспределительного механизма, снимая верхнюю крышку, сидящую на трех болтах и двух гайках.
  6. Проворачиванием болта, который фиксирует шкив, устанавливаем метки ГРМ, немного не доводя их до верхней точки;

Для фиксации распредвалов Рено Логан выполняем следующие действия:

  1. Демонтируем резонатор впуска.

    (ссылка на источник фото)

  2. С помощью плоской отвертки поддеваем заглушки распредвалов и снимаем их, выпрессовывая из задней части блока.

    фиксация распредвалов
    (ссылка на источник фото)

  3. Если поршень установлен в ВМТ, пазы, находящиеся на концах распредвалов, будут расположены горизонтально со смещением вниз по отношению к оси валов;
  4. Устанавливаем фиксатор распредвалов, сохраняя это положение пазов. При неправильной позиции пазов фиксатор установить не получится, поэтому фазы газораспределения регулируются заново.

    (ссылка на источник фото)

Двигатель k7m метки грм

Выход из строя ремня привода газораспределительного механизма (ГРМ) (обрыв или срез зубьев) приведет к удару клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и,

как следствие, к дорогостоящему ремонту двигателя

Поэтому в соответствии с регламентом технического обслуживания автомобиля замену ремня проводим через каждые 120 тыс, км пробега или через 6 лет (что наступит раньше) независимо от его состояния.

При каждом техническом обслуживании рекомендуем проверить состояние ремня.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины.

Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.

На торцевых поверхностях ремня не должно наблюдаться расслоений. Ремень необходимо заменить при обнаружении на нем следов масла.

Для оценки состояния и замены ремня привода ГРМ снимаем правую опору силового агрегата и правый грязезащитный щиток моторного отсека.

Отворачиваем шесть болтов крепления верхней крышки привода головкой на 16

— два болта 1, головкой на 13 — три болта 2 и головкой на 8 — болт 3.

Снимаем верхнюю крышку привода ГРМ

Головкой на 18 проворачиваем коленчатый вал по часовой стрелке и визуально осматриваем состояние ремня.

Без прибора можно определить натяжение ремня.

Если усилием большого и указательного пальцев руки удастся перекрутить ведущую ветвь ремня (в точке, расположенной между зубчатыми шкивами распределительного вала и насоса охлаждающей жидкости) больше, чем на 60°— 70°, то ремень натянут слабо, и его необходимо подтянуть.

Для регулировки натяжения ремня следует снять нижнюю крышку.

Головкой на 8 с трещоткой отворачиваем два болта крепления нижней крышки привода ГРМ.

Снимаем нижнюю крышку привода ГРМ.

Ослабив ключом на 16 затяжку гайки крепления натяжного ролика, специальным ключом (подходит ключ для натяжения ремня привода ГРМ переднеприводных автомобилей ВАЗ) поворачиваем ролик против часовой стрелки, натягивая ремень.

В этом положении ролика затягиваем гайку его крепления.

Провернув коленчатый вал по часовой стрелке за болт крепления его шкива на два оборота, снова проверяем натяжение ремня и при необходимости повторяем регулировку.

Устанавливаем снятые детали в обратной последовательности.

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов, верхнюю и нижнюю крышки привода ГРМ.

При отворачивании болта крепления шкива коленчатого вала необходимо заблокировать вал от проворачивания.

Для этого можно воспользоваться окном в картере сцепления, расположенным сверху под корпусом термостата.

Проворачивая коленчатый вал (потребуется помощник), наблюдаем в окне за перемещением кожуха сцепления.

Добиваемся, чтобы один из шести болтов крепления кожуха к маховику появился в окне.

Стопорим коленчатый вал от проворачивания, вставив лезвие силовой шлицевой отвертки между верхней стенкой окна в картере сцепления и головкой болта крепления кожуха.

Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала и вынимаем отвертку из окна картера сцепления.

Снимаем шкив коленчатого вала

При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.

Для последующего проворачивания коленчатого вала необходимо ввернуть на место болт крепления шкива.

Чтобы болт полностью ввернулся в резьбовое отверстие носка коленчатого вала, устанавливаем между болтом и носком вала проставку (втулку или набор шайб).

Перед снятием ремня, чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительный валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Проворачиваем коленчатый вал за болт крепления его шкива по часовой стрелке до момента совпадения метки 1 (лунки в форме треугольника) на зубчатом шкиве распределительного вала с меткой 2 (логотип «Дачия»), через который проходит воображаемая вертикальная ось шкива на крышке головки блока цилиндров.

Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм.

При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

Головкой на 14 выворачиваем заглушку из резьбового отверстия в блоке цилиндров, расположенного на стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла.

В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров.

На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм.

Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.

При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров установочный палец 1 ввернется в отверстие до конца своей резьбы и упрется в отфрезерованную площадку 2 на щеке коленчатого вала (для наглядности показано на демонтированном двигателе и при снятом поддоне картера).

При этом коленчатый вал невозможно будет провернуть по часовой стрелке

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива.

Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки в палец.

Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик по часовой стрелке, уменьшая натяжение ремня привода ГРМ.

Снимаем ремень привода ГРМ.

После снятия ремня валы нельзя вращать, чтобы не погнуть клапана.

Для замены натяжного ролика, отворачиваем гайку его крепления и снимаем натяжной ролик.

Устанавливаем новые натяжной ролик и ремень ГРМ в обратной последовательности

При установке ремня, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпадали с направлением движения ремня (по часовой стрелке)

Установив ремень на шкив коленчатого вала, заводим ремень под натяжной ролик и надеваем на шкивы распределительного вала и насоса охлаждающей жидкости.

Натягиваем ремень привода ГРМ, как показано выше.

Вывернув установочный палец из отверстия в блоке цилиндров, проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива до момента совпадения метки на шкиве распределительного вала с меткой на крышке головки блока цилиндров.

Затем вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров и при необходимости повторяем установку ремня.

Выворачиваем палец из отверстия в блоке цилиндров и устанавливаем на место заглушку. Снятые детали устанавливаем в обратной последовательности.

Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом.

Для надежной работы двигателя и обеспечения заданного срока службы ремня привода ГРМ лучше проверить натяжение ремня с применением тензометрического датчика.

Моменты затяжки крепежа при замене ремня ГРМ:

— гайка крепления натяжного ролика ремня привода ГРМ – 50 Нм;

— болт М10 крепления верхней крышки привода ГРМ – 44 Нм;

— болт М8 крепления верхней крышки привода ГРМ – 22 Нм;

— болт крепления нижней крышки привода ГРМ – 8 Нм;

— болт крепления шкива привода вспомогательных агрегатов – 30 Нм, довернуть на 80˚±5˚.

Источник

Меняем ремень ГРМ Renault Logan

Ремень механизма газораспределения Рено Логан отличается достаточно небольшим ресурсом, поэтому момент, когда его необходимо менять, наступает после 60 тыс. км, которые проезжает машина.

Замена ремня ГРМ Рено Логан 8 клапанов (К7М)

Кроме набора инструментов, с помощью которых поршень 1-го цилиндра устанавливался в ВМТ, для манипуляций по замене ремня ГРМ Логан восьмиклапанного мотора используют ключ с размерностью 10 мм. Натяжитель проворачивается спецключом или круглогубцев с отогнутыми губками.

Действия при замене отработанного ремня Рено Логан:

  1. После установки поршня в верхней мертвой точке рассоединяем колесо привода вспомогательных агрегатов и коленчатый вал.
  2. Извлекаем нижнюю часть крышки ГРМ, закрепленную тремя болтами.

    (ссылка на источник фото)

  3. Нанесите отметины, ориентируясь по которым, во время установки вы сможете определить корректное положение натягивающего элемента, после чего, ослабляя фиксирующую гайку, проворачиваем натяжитель по часовой стрелке.
  4. В порядке очереди освобождайте от ремня шкивы водяного насоса, распределительного и коленчатого валов, а также механизм натяжителя.

    (ссылка на источник фото)

  5. При смене натяжителя учтите, что элемент устанавливается отверстиями для ключа наружу.
  6. Новый ремень фиксируют соответственно отмеченного стрелками направления движения элемента во время работы мотора, начиная с зубчатого шкива распредвала, затем переводят на шкивы водяного насоса, коленвала и натяжителя.
  7. Проворачивая ролик против часовой стрелки, обеспечиваем натяжку ремня.
  8. Затягиваем гайку фиксации натяжителя.
  9. На коленчатом вале закрепите колесо, передающее движение механизмам вспомогательных элементов, 2 раза проверните вал и убедитесь в совпадении меток, регулирующих правильное положение шкивов распредвала и коленвала.
  10. Обратите внимание на степень натяжения ремня ГРМ. Если ведущее звено перекручивается на 90 градусов и больше, натяжение ослаблено.
  11. После совмещения меток и контроля натяжения снимаем шкив, которым приводятся в движения вспомогательные агрегаты;
  12. Произведите установку всех демонтированных элементов.

Замена ремня газораспределения Logan 16 клапанов (К4М)

Замена ремня ГРМ на агрегированном шестнадцатиклапанным мотором Рено Логан производится инструментами, входящими в набор для установки поршня в ВМТ, с применением торцевой головки «на 10» и шестигранника 6 мм.

Как поменять ремень:

  1. После установки поршня ВМТ, снятием соответствующего болта демонтируйте колесо вспомогательных механизмов.
  2. Снимите крышку защиты ремня, вывернув соответствующие фиксаторы.

    (ссылка на источник фото)

  3. Установите шестигранник в соответствующий паз натяжительного ролика, чтобы он не прокручивался при ослаблении гайки.
  4. После снятия ремня газораспределения избавьтесь от гайки крепления ролика.
  5. Снимите промежуточный ролик ремня, зафиксированный болтом и шайбой.
  6. Во время монтажа нового элемента натяжения выступом нужно попасть в паз мотора. Для затяжки гайки необходимо усилие 7Нм.
  7. Натягиваем ремень ГРМ Рено Логан.
  8. Фиксируя ролик шестигранником, нужно на 7-8 мм по часовой стрелке сдвинуть подвижную отметку, выступающую на внешней части корпуса натяжителя.

    (ссылка на источник фото)

  9. Установите колесо, передающее движение вспомогательным механизмам, затем снимаются вспомогательные фиксирующие элементы коленвала и распредвала.
  10. Оберните 6 раз болт, крепящий колесо вспомогательных механизмов и коленчатого вала.
  11. Ослабляем гайку, отвечающую за фиксацию натяжительного механизма, подводим подвижную метку к неподвижной. Затягиваем крепление динамометрическим ключом, прикладывая усилие, равное 27 Нм;
  12. Методом установки поршня 1-го цилиндра Логан в ВМТ проверьте, правильно ли отрегулированы газораспределительные фазы;
  13. Соберите все демонтированные элементы.
