Назначение, устройство и замена шкива коленвала ВАЗ 2110
ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

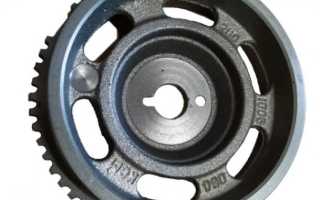

Чугунный шкив коленвала
Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

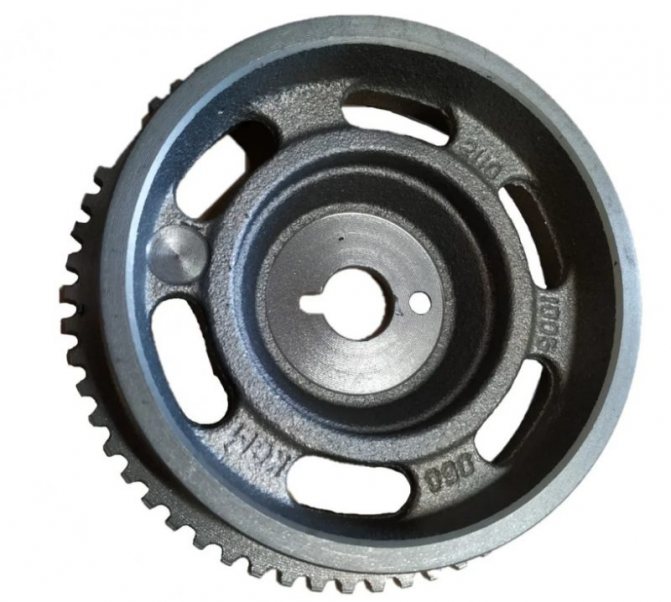

Назначение и роль шкива коленвала
Назначение и роль шкива коленвала
Каждый привод этой марки автомобиля имеет 2 разновидности шкива:
- Блочного типа.

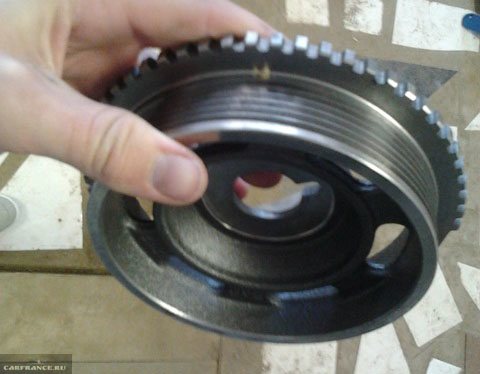

- С разъединённой системой с втулкой – демпфер (выступает в роли амортизатора при больших нагрузках на коленчатый вал).
В самом начале производства ВАЗов шкив был цельным и крепился одним болтом. Но с появлением инжектора вмонтировался к ступице и демпфер.
Возможные неисправности
Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:
Читайте также:
- Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
- Из-под переднего сальника коленчатого вала «погнало» масло;
- Облегченный коленвал начал сильно резонировать;
- Шкив старого образца или демпфер болтается;
- Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
- Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.
Демонтаж демпфера
На ВАЗ 2110 снятие демпфера производится в такой последовательности:
- Отсоединяем «массу» от АКБ;
- Снимаем вентилятор радиатора и гидромуфту;
- Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
- Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
- Снимаем шкив с вентилятора радиатора;
- Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
- Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).
Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.
Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.
Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:
8. Снимаем облегченный или обычный коленчатый вал; 9. Производим снятие полуколец; 10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них; 11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.
- для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
- таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
- замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.
Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.
При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.
Установка нового ремня ГРМ
Так же мы проверяем натяжение при периодическом контроле.
Не перетягивайте ремень ГРМ так как при этом будет приложено повышенное усилию на подшипник помпы и долго она не проходит.
На всю операцию было потрачено примерно 30 минут. Так как для данной процедуры не требуется вывешивание двигателя выполнить ее можно своими рукам в полевых условиях, а если не меняется помпа то даже колесо снимать не надо.
Видео замены ремня ГРМ на ВАЗ 2110 8 клапанов
Источник
-
Читайте также:

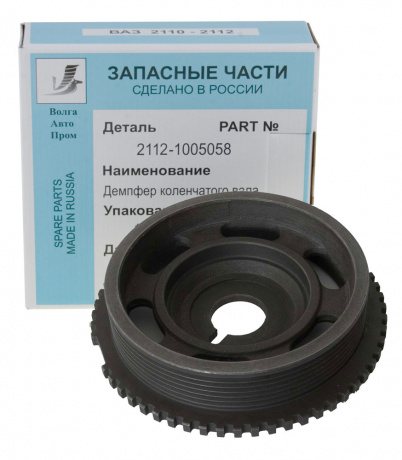

Артикул: 2112-1005058-04 , артикулы доп.: 2112-1005058
Код для заказа: 005328
- Возможно, вам понадобятся
- показать еще

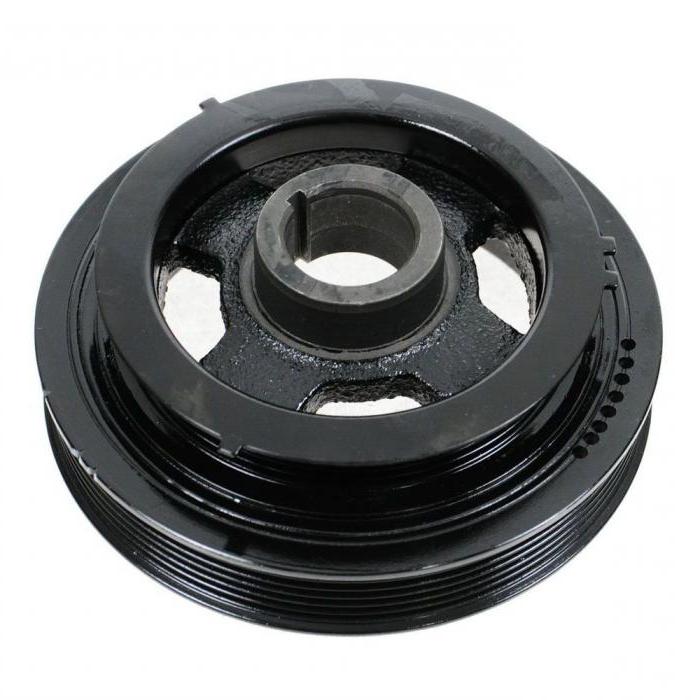

Шкив коленвала демпферный
Устанавливается на инжекторные двигатели автомобилей ВАЗ.
Обеспечивает:
- снижение шума двигателя
- уменьшение амплитуды колебаний коленчатого вала двигателя на резонансных частотах
- передачу импульсов числа оборотов на электронную систему управления двигателем посредством зубчатого профиля
- вращение вспомогательных механизмов через ременную передачу
Характеристики:
- Остаточный дисбаланс, не более, г/мм: 50
- Собственная частота колебаний, Гц: 480±25
- Масса, кг: 1,6
- Габариты, мм: 160х44
Использована информация: СК-Промавто
- Покупают аналоги
- Легковые автомобили / ВАЗ / ВАЗ-21101 чертеж
” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110-10/val_kolenchatyiy_i_mahovik-95/#part40174″>ДемпферДвигатель / Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2112-12/val_kolenchatyiy_i_mahovik-95/#part48790″>ДемпферДвигатель / Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170-480/val_kolenchatyiy_i_mahovik-74/#part1578818″>ДемпферДвигатель / Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2192__2194-1646/val_kolenchatyiy_i_disk_privodnoiy-19/#part3652389″>ДемпферОсновные элементы двигателя / Вал коленчатый и диск приводной
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_2194-1886/a123__val_kolenchatyiy_i_disk_privodnoiy-93/#part4209903″>ДемпферОсновные элементы двигателя / A123. Вал коленчатый и диск приводной
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_granta_2190-1893/a121__val_kolenchatyiy_i_disk_privodnoiy-85/#part4242175″>ДемпферОсновные элементы двигателя / A121. Вал коленчатый и диск приводной
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2111-11/val_kolenchatyiy_i_mahovik-95/#part44482″>ДемпферДвигатель / Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/vaz_2110__2111__2112-415/val_kolenchatyiy_i_mahovik-109/#part1302488″>ДемпферДвигатель / Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_kalina_1119_sport-1556/val_kolenchatyiy_i_mahovik-10/#part3438604″>ДемпферОсновные элементы двигателя / Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_21728_coupe-1878/val_kolenchatyiy_i_mahovik-58/#part4189777″>ДемпферОсновные элементы двигателя / Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170__fl-1889/a121__val_kolenchatyiy_i_mahovik-113/#part4223491″>ДемпферОсновные элементы двигателя / A121. Вал коленчатый и маховик
- ” href=”/catalog/vaz-3/legkovye_avtomobili-30/lada_vesta-1883/106010__kolenval__mahovik-118/#part4202575″>ДЕМПФЕР В СБДвигатель / 106010. Коленвал, маховик
Шкив коленчатого вала c демпфером (16V) на ВАЗ 2112, Приора, Калина
- Описание
- Характеристики
- Видео
- Отзывы 0 ? ‘(‘ + product.reviewsCount +’)’ : »>>
Двигатель ВАЗ 2112 – четырехцилиндровый, четырехтактный, с четырьмя клапанами на цилиндр, с двумя распределительными валами и с распределенным (фазированным) впрыском топлива. Двигатель ВАЗ 2112 разработан на базе двигателя автомобиля ваз 2110, но имеет много измененных или оригинальных деталей, что связано в первую очередь с установкой на двигатель автомобиля ВАЗ 2112 16-клапанной головки и привода двух распределительных валов, а также с другой системой подачи воздуха в цилиндры.
Шкив коленвала с демпфером обеспечивает:
— Привод вспомогательных механизмов (генератор, кондиционер) через ременную передачу.
— Передачу импульсов числа оборотов на электронную систему управления двигателем посредством зубчатого профиля.
— Уменьшение шума двигателя.
-
Читайте также:
— Защиту механизма газораспределения двигателя от колебаний коленчатого вала (уменьшение амплитуды колебаний коленчатого вала двигателя на резонансных частотах) при помощи резинового массива, запрессованного между установленной на коленчатом валу ступицей и зубчатым венцом.
Зубчатый венец, который присутствует на демпфере, позволяет датчику отслеживать положение коленчатого вала.

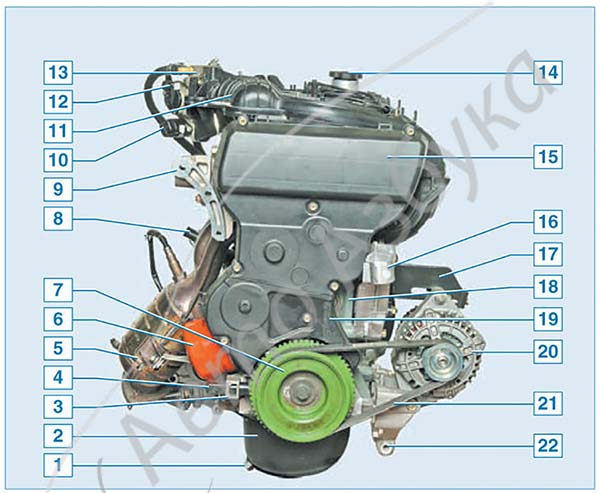

1 — пробка маслосливного отверстия; 2 — поддон картера; 3 — крышка масляного насоса; 4 — датчик положения коленчатого вала; 5 — катколлектор; 6 — масляный фильтр; 7 — шкив привода генератора; 8 — подводящая труба насоса охлаждающей жидкости; 9 — кронштейн задней опоры силового агрегата; 10 — регулятор холостого хода; 11 — впуск ной трубопровод; 12 — датчик положения дроссельной заслонки; 13 — дроссельный узел; 14 — крышка маслозаливной горловины; 15 — передняя верхняя крышка привода ГРМ; 16 — кронштейн правой опоры силового агрегата; 17 — кронштейн верхнего крепления генератора; 18 — блок ци- линдров; 19 — передняя нижняя крышка привода ГРМ; 20 — генератор; 21 — ремень привода ГРМ; 22 — кронштейн крепления генератора и передней опоры силового агрегата.
Конструкция и применяемые материалы позволяют демпферу сохранять свои характеристики под постоянной нагрузкой в среде минеральных масел и смазок.
Специально подобранные характеристики резинового массива обеспечивают эффективное гашение колебаний различной частоты, возникающих при работе двигателя на различных режимах.
Современные технологии производства резинового массива и металлических частей демпфера обеспечивают ему ресурс, сопоставимый со сроком эксплуатации автомобиля.
Другие артикулы товара и его аналогов в каталогах: 21120100505804; 21120100505800.
ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2115, ВАЗ-2114, ВАЗ-2113, ВАЗ-1117, 1118, 1119, ВАЗ 2170.
-
Читайте также:
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить ш кив коленчатого вала ВАЗ 2112 c демпфером на автомобиле семейства ВАЗ 16 клапанном.
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
Как открутить шкив коленвала на ВАЗ-2112 16 клапанов
Если вы столкнулись с проблемой, как открутить болт шкива коленвала, эта статья для вас. Мы подробно опишем данный процесс, чтобы вы смогли легко и быстро демонтировать шкив коленчатого вала, а затем заняться его ремонтом.
Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.
Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.
Все автопроизводители и специалисты автосервисов с большим усилием производят закрутку гайки либо болта шкива коленчатого вала (на одних моделях ТС механизм держится на болте, в других – на гайке).
Делается это специально во избежание самораскручивания данной детали в процессе эксплуатации транспортного средства. Если болт (гайка) выпадут во время езды, будет непросто вернуть авто к жизни, чтобы продолжить движение на нем, а сам ремонт выльется, поверьте, «в копеечку». Кроме того, описываемые крепежные детали увеличивают уровень своей затяжки самостоятельно при работе двигателя. А окончательную «нерушимость» болту придают явления коксования, залипания, коррозии.
Видео по снятию шкива на автомобилях различных производителей
Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.
Автомобиль ВАЗ
В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.
Автомобиль Форд
Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.
Автомобиль Рено
Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.
Автомобиль Хонда
Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.
Автомобиль Шевроле
Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.
Автомобиль Мазда
Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.
Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.
Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.
Как открутить болт шкива коленвала – решаем проблему
При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:
- комплект автоинструментов;
- так называемый «пенек» (или «козелок»);
- автомобильный домкрат;
- головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).
Процесс при наличии указанных приспособлений выглядит следующим образом:
- снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
- устанавливаем ТС на «пенек»;
- снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
- на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
- на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).
Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.
Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.
Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.
Шкив зубчатый коленвала ВАЗ 2112
- Двигатель Коленвал
- Маховик
- Головка блока цилиндров ВАЗ
- Спортивные распредвалы
- Клапаны ГРМ спорт
- Комплектующие ГБЦ
- Ремни | Шестерни ГРМ
- Прокладки | Сальники
- Впускная система
- Дроссельная заслонка
- Поршни Clubturbo
- Поршни ТДМК
- Поршни Federal Mogul
- Кольца поршневые
- Шатуны
- Опоры двигателя
- Вкладыши для двигателей ВАЗ
- Вкладыши ACL
- Маслоуловители
- Картер масляный
- Насос масляный
- Разное
- Турбо Турбо-кит
- Турбокомпрессоры
- Коллектор турбо
- Перепускные клапаны
- Вестгейты
- Интеркулер на ваз
- Интеркулер кит
- Пайпинг кит (воздуховоды)
- Турбо запчасти
- Адаптеры для установки масляного радиатора | датчиков
- Прямые патрубки
- Блокировка
- Вакуумный усилитель
- Подвеска Clubturbo
- Глушители на ВАЗ
- Датчик абсолютного давления
- Горловины заливные
- Мото комплекты Турбо
- Адаптеры для установки спортивных рулей
- Брелки для ключей
- Бамперы тюнинг на ВАЗ
- Шланги | трубки
- Термоизоляция
- Главная
- Каталог
- Двигатель
- Ремни | Шестерни ГРМ
- Шкив зубчатый коленвала ВАЗ 2112
Шкив зубчатый коленвала ВАЗ 2112
Шкив зубчатый коленчатого вала для 16 клапанных двигателей ВАЗ 2112, 21124, 21128. Каталожный номер: 21100-1005030-00.
Технические характеристики:
Причины замены
Шкив коленчатого вала расположен с правой части моторного отсека и добраться до него лучше всего снизуПрежде чем приступить непосредственно к процессу, необходимо рассмотреть основные причины, почему может понадобиться демонтаж этой детали. На самом деле, все намного проще, чем кажется с виду. Итак, рассмотрим, основные причины демонтажа:
- При капитальном ремонте потребуется снятие шкива.
- Износ изделия (стирание или облом зубьев).
- При некоторых ремонтных операциях потребуется демонтаж шкива (установление фаз газораспределения и другое).
А не открутить ли нам шкив коленвала?
Итак, когда причины рассмотрены, приступим непосредственно к самому процессу. Стоит отметить, что в одиночку эту операцию не совершить, поэтому необходимо попросить помощи, другими словами понадобится помощник. Рассмотрим, непосредственно последовательность действий для снятия шкива коленчатого вала:
- Устанавливаем автомобиль на яму или эстакаду.
- Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.
Автомобиль после демонтажа колеса
Проводим демонтаж подкрылка. Для этого необходимо снять грязеотбойник и выкрутить 5 винтов удерживающих пластиковый брызговик.
Снимаем пластиковый подкрылок открутив 5 винтов крепления
Далее, необходимо демонтировать ремень генератора.
Приводная схема генератора
- Теперь приступим к самым сложным операциям, где собственно и понадобится вторая пара рук.
- Снимаем заглушку с картера сцепления. Вставляем монтировку между зубьями маховика и фиксируем коленчатый вал от проворачивания.
Вставляем в маховик ломик, чтобы он не проворачивался при откручивании гайки - Теперь, при помощи головки на 17 установленной в удлинитель проводим откручивание шкива. Угловая головка тоже идеально подойдет для снятия шкива Ключом или головкой на 17 откручиваем шкив коленвала
- Установка проводится в обратной последовательности.
Стоит отметить, что вырез на шкиве коленчатого вала, при установке, должен совпасть с выступом на самом коленвале.
Коленчатый вал ВАЗ 2112: Датчик, Шкив — что нужно делать
Коленчатый вал – литой, чугунный, пятиопорный. Предусмотрена возможность перешлифовки шеек коленчатого вала при ремонте с уменьшением диаметра на 0,25; 0,5; 0,75 и 1 мм.
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами. Они вставляются в гнезда блока цилиндров по обе стороны среднего коренного подшипника, причем с задней стороны ставится металлокерамическое полукольцо (желтое), а с передней стороны – сталеалюминиевое. Полукольца изготавливаются двух размеров – нормального и увеличенного по толщине на 0,127 мм.
Вкладыши подшипников коленчатого вала – тонкостенные, сталеалюминиевые. Верхние вкладыши 1, 2, 4 и 5 опор коленчатого вала с канавкой на внутренней поверхности, а нижние вкладыши – без канавки. Вкладыши 3 опоры (верхний и нижний) – без канавки. Шатунные вкладыши (верхние и нижние) также без канавки.
Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.
Оглавление
Датчик Шкив Цена
Датчик
Полностью неисправный ДПКВ не даст запустить двигатель. В других случаях неисправности датчика можно выявить по:
— плохой запуск двигателя;
— неустойчивой работа мотора;
— снижение мощности двигателя;
— детонация при увеличении нагрузки.
Чтобы снять датчик положения коленвала потребуется ключ «на 10». Порядок действий:
Выключить зажигание и отсоединить разъем датчика.
Отвернуть болт крепления датчика, используя ключ «на 10».
Снять ДПКВ из кронштейна крышки масляного насоса.
Установка производится в обратной последовательности. Каталожный номер ДПКВ: 2112-3847010.
Шкив
Снятие и установка шкива коленвала на ваз 2112.
Для выполнения работы потребуются: прочная отвертка с широким лезвием или монтажная лопатка, торцовый ключ на 17 или 19 мм. Работу лучше выполнять с помошником.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем переднее правое колесо (см. «Колесо – замена») и устанавливаем автомобиль на надежную подставку.
3. Снимаем воздушный фильтр (см. «Воздушный фильтр – снятие и установка»).
4. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека – снятие и установка»).
5. Снимаем ремень привода генератора (см. «Ремень привода генератора – замена»).
Замечание.
Следующую операцию выполняем с помощником.
6. Вынимаем заглушку из отверстия картера сцепления и удерживаем маховик двигателя от проворачивания, вставив отвертку или монтажную лопатку между зубьями венца маховика.
Снятие и установка шкива коленвала на ваз 2112Снятие и установка шкива коленвала на ваз 2112Снятие и установка шкива коленвала на ваз 21127. Торцовым ключом на 17 или 19 мм отворачиваем болт крепления шкива коленчатого вала.
8. Снимаем шкив.
Замечание.
Если планируется проводить дальнейшие работы, требующие проворачивания коленчатого вала, установите обратно болт крепления шкива
Установка
Снятие и установка шкива коленвала на ваз 2112Устанавливаем шкив в обратной последовательности. При этом вырез шкива должен совместиться с выступом зубчатого шкива коленчатого вала.
При затяжке болта крепления шкива удерживаем маховик двигателя от проворачивания отверткой, вставив ее лезвие между зубьями венца маховика.
Цена
3000-5000 рублей.
vz12-up.ru
Выводы
Демонтаж шкива коленчатого вала на 16-клапанном двигателе ВАЗ-2112 проводится достаточно легко и не требует специальных знаний. Единственным нюансом остается техника безопасности, поскольку автомобиль может соскочить с домкрата и при откручивании, так и при закручивании фиксирующей гайки.
Если есть запасной шкив, то старый можно срывать и отвертками, зубилом и пр., а то ведь в сервисах наших ничего на складах обычно нет, они стянут старый шкив абы как, повредят на нем зубья, а потом его ставят обратно и ремень ГРМ начинает сползать и съедаться. У меня такой случай был недавно в Автомире. Универсальный съемник на вид хлипковат, но там все из стали, которая будет стягивать не хуже, чем отвертки. Насчет нового способа – сомневаюсь что получится, да и не понятно, о какой дырке в шестерне идет речь? Если дырка – посадочное место на коленвал, то туда никакой метчик загнать не удастся. Если дырка – отверстие из которого торчит посадочная трубка под шкив генератора, то ее еще надо освободить, а потом, отверстие там всего 4-5 мм, а толщина шкива в месте этого отверстия – не более 5 мм, дальше внутренняя полость. Соответственно машинный метчик будет коротковат и выйдет своей резьбовой частью из отверстия, не успев упереться только не в торец коленвала, а в силуминовую крышку масляного насоса. А если удастся найти супер длинный метчик с резьбовой частью в 15-20 мм(что нереально), то он либо повредит крышку насоса, либо может сам обломиться в шестерне. В любом случае шестерню уже на выброс. Проще тогда нарезать в шестерне два отверстия, загнать туда шпильки, на шпильки надеть пластину с болтом, и уперев болт во вкрученный в коленвал болт шкива генератора, стянуть шестерню. Но это получается фактически одноразовый самодельный съемник, выполненный прямо на теле шестерни. Шестерню все равно на выброс. Я теперь, когда меняю сальник коленвала, или помпу, покупаю новый шкив(цена 50 рублей), чтобы не нежничать со старым шкивом и заодно меняю и шкив коленвала.
Замена переднего сальника коленвала на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Добро пожаловать! Сальник коленчатого вала — благодаря нему масло не выплёскивается через край коленвала, всего сальника у вала два, по научному, передний сальник, задний сальник, передний ещё можно самому поменять но вот задний уже проблемно будет, для этого снять коробку передач будет нужно, потом маховик, за это не все люди возьмутся.
Примечание! Снимается передний сальник по времени не быстро, во время работы, два шкива коленвала снять придётся, ремень генератора, подкрылку, колесо, ну и так по мелочи, но чтобы это всё снять, понадобятся инструменты, а именно: Всем тем запаситесь что нужно для снятия и установки ремня ГРМ (Читайте: «Замена ремня ГРМ на десятках»), а так же две плоских отвёртки понадобятся Вам, молоток не большой, головка подходящего размера чтобы сальник запрессовать обратно, плоскогубцы и моторное масло, точно такое же какое залито на данный момент у Вас в двигатель автомобиля!
Где находится передний сальник коленвала? Автомобили ВАЗ 2110 комплектуются множествами двигателями, начиная от карбюраторного движка взятого от девятки и заканчивая инжекторным 124 движком, с 16 клапанной головой, но низ, а именно блок цилиндров поршневая группа у них у всех одна и та же и поэтому сальник коленвала, на всех движках располагается в одном и том же месте, но только снимать сальник на 124 движке по сложнее будет, потому что не так просто на них ремень ГРМ скинуть и установить его обратно, а это будет нужно сделать, более подробно местонахождение данного сальника можно увидеть на двух фотографиях чуть ниже, на большом фото мы указали шкив коленвала (За ним ещё один шкив стоит их все снять будет нужно), а на маленьком фото уже виден сам сальник и оба шкива сняты с автомобиля.
Когда нужно менять передний сальник коленвала? Сальники меняются только после того как через них масло выливаться начнёт, понять это можно заглянув под автомобиль (Если лето и на улице сухо), или же просто если масло начало быстро уходить, то сальники тоже стоит проверить, если окажется что масло выдавливается именно через передний сальник коленвала или задний (Не суть), то сразу стоит проверить систему вентиляции картерных газов и по возможности прочистить её или если шланги в ней пережаты, то исправить данную проблему, так как вентиляции картера, очень сильно влияет на сальники коленвала и начинать лучше всего именно с неё и возможно, проблема исчезнет и сальники никакие менять не придётся (см. статью: «Очистка системы вентиляции картера на десятках»).
Примечание! Как правило когда сальник изнашивается и через него начинает вытекать по чуть чуть масло, при работе движка, шкив разбрызгивает всё масло по двигателю и в связи с этим масло и на ремень ГРМ чуть-чуть попадает и на сам движок, а это очень плохо, в конечном итоге получается так что ремень весь в масле будет (Из-за этого он перескочить может и машина троить начнёт), поэтому заглядывайте под двигатель когда есть возможность, снимайте как можно чаще крышку ГРМ, всё под ней смотрите и если окажется такое что сальник порвался чуть-чуть и не держит герметичность в системе смазки, то Вы это сразу увидите и проблем в будущем с машиной не произойдёт и Вы будете уверены что не встанете на трассе на длительное время!
Как заменить передний сальник коленвала на ВАЗ 2110-ВАЗ 2112?
Примечание! В данной статье описывается процесс замены сальника только лишь на 16 клапанных автомобилях, если у Вас 8 клапанное десятое семейство, то в этом случае, переходите на статью под названием: «Замена сальника коленвала на девятках» в ней на примере 8 клапанного движка всё описано!
Снятие: Чтобы снять сальник, сначала ремень снимите ГРМ со всех верхних шкивов и роликов (Как это сделать, описано в статье по замене ремня ГРМ на автомобиле, ссылку на данную статью мы уже приводили в самом начале статье, листайте выше), затем ремень генератора снять будет нужно со шкива коленвала (Как снять ремень, описано в статье: «Смена ремня генератора на ВАЗ»), после проделанных операций, приступайте к снятию большой и малой шестерни коленчатого вала, обе шестерни крепятся за счёт одного болта (Он их в центральной части удерживает) который вывернуть накидным ключом или головкой с удлинителем будет нужно (см. фото 1), но чтобы добраться до него, домкратом придётся правую сторону поднять (По ходу движения автомобиля смотрите), снять колесо (Как снять колесо, читайте в статье: Правильная замена колёс на автомобилях) и при необходимости снять ещё подкрылку, если подкрылка не мешает, то не снимая её выворачивайте болт крепления шкивов и первым делом, снимите большой шкив с коленчатого вала, на нём же установлена шайба, чтобы её не потерять, снимите её с большого шкива коленвала (см. фото 2), следом ремень с маленького шкива скиньте (см. фото 3) и в завершение, сам маленький шкив снимите с вала, на этом всё, можете считать что Вы добрались до сальника, но есть один нюанс, на шкиве коленвала есть шпонка, чтобы её не потерять, пассатижами аккуратно снимите её и отложите в сторонку (см. фото 4), когда это будет сделано, можете извлечь сальник из крышки масляного насоса при помощи тонких отвёрток, когда будете извлекать, обратите внимание на то какой он стороной стоит, новый сальник устанавливайте точно так же.
Установка: Ставится сальник при помощи отрезка трубы или головки подходящего диаметра, то есть он прислоняется сперва к своему посадочному месту, а затем забивается во внутрь (см. фото 1), сальник должен будет сесть четко, если будет нужно, заправьте его при помощи отвёртки или карандаша, когда с установкой сальника всё закончено будет, установите оба шкива на своё место и заметьте чтобы установить большой шкив на маленький, отверстия Б и А между собой совпасть должны будут, ещё шпонку установить не забудьте на коленчатый вал и перед установкой большого шкива, ремень оденьте на маленький (Кстати ремень устанавливайте точно так же как он и стоял, обычно на них стрелка есть, она должна будет смотреть в ту же сторону в которую смотрела при снятии или просто смените ремень на новый, его то уж как хочешь можно устанавливать на шкивы и ролики), после сборки, заведите автомобиль и посмотрите, не выбрасывает ли масло через сальник.
Примечание! Перед установкой, сальник смазывается моторным маслом и точно тем же, который в двигатель залит автомобиля, делается это лишь для того, чтобы сальник легче установить было (А смазывать нужно рабочую кромку, она на фото ниже стрелкой указана)!
Дополнительный видео-ролик: Посмотрите ролик ниже, в нём показывается замена сальников распределительных валов, а так же замена переднего сальника коленвала, если Вы сальника распредвалов менять не будете, то можете не снимать их шкивы с автомобиля.
Vaz-Russia.ru
Назначение
Шкив коленвала служит для передачи вращения от коленвала к таким важным узлам автомобиля, как генератор, гидроусилитель и кондиционер. Кроме этой функции, в инжекторном двигателе на шкиве демпферного типа расположены специальные зубцы, которые считывает датчик коленвала.
Это один из самых главных показателей для электронной системы управления мотором, отвечающий за корректную работу всего агрегата.
При выходе из строя (биение и деформация, трещины и разрывы) шкив коленвала ВАЗа, скорее всего, необходимо будет заменить. Эта деталь автомобиля подлежит ремонту, но в очень редких случаях (при выявлении незначительных дефектов).
Не обязательно ехать в специализированную автомобильную мастерскую, при наличии свободного времени и умелых рук замену можно выполнить своими силами, что не только сэкономит денежные средства, но и повысит вашу самооценку.
Шкив коленвала ВАЗ 2112 (демпфер) чугунный (ВолгаАвтоПром)
К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.
| Внутренний код | 15472 |
| Артикул | 2112-1005058 |
| Бренд | ВолгаАвтоПром |
| Тип | Шкив |
| Марка авто | Lada(ВАЗ) |
Характеристики Шкив коленвала ВАЗ 2112 (демпфер) чугунный (ВолгаАвтоПром)
| Курьерская доставка | от 300 руб. * | от 1 дня * | Купить с доставкой |
Ваш отзыв будет опубликован после проверки модератором
Спасибо, за внимание к проекту. Вместе мы сделаем движком.рф лучше. После исправления неточностей мы отправим вам письмо, где расскажем об изменениях
К сожалению сейчас , заказать больше вы можете, если позвоните нам по телефону 8-800-775-7556
Количество для заказа позиции должно быть кратно
Мы выслали вам пароль на указанный электронный адрес. Изменить пароль или другие регистрационные данные вы можете в настройках личного кабинета
Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года Вы подтверждаете свое согласие на обработку ООО «РАТ» персональных данных: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу исключительно в целях выполнения Вашего заказа и информирования о нем, а также акциях и кампаниях ООО “РАТ», включая блокирование, обезличивание, уничтожение. Мы, ООО «РАТ», гарантируем конфиденциальность получаемой нами информации. Обработка персональных данных осуществляется в целях эффективного исполнения заказов, договоров и иных обязательств, принятых ООО «РАТ» в качестве обязательных к исполнению перед Вами.
Настоящее согласие распространяется на следующие Ваши персональные данные: фамилия, имя и отчество, адрес электронной почты, почтовый адрес доставки заказов, контактный телефон, платёжные реквизиты.
Подготовительные работы
До того как снять шкив коленвала, необходимо приготовить нужный инструмент и выполнить предварительные процедуры. В работе у вас будет необходимость в следующих инструментах:
Подложите упор под передние колёса, снимите разъём с катушки зажигания и рычаг переключения передач установите в нейтральное положение. Выкрутите натяжной болт генератора на 3-3,5 см, ослабьте болты крепления для его свободного хода и снимите ремень. После этого можно снимать шкив коленвала 2110.
Откручиваем стопорный болт
Единственный болт, фиксирующий шкив на коленвале, не так просто открутить. Резьба этого болта совпадает по направлению с вращением коленчатого вала, поэтому, если у вас нет пневматического гайковёрта, придётся справляться с этой задачей хитростью.
Болт шкива коленвала можно с лёгкостью открутить при помощи накладного ключа, отрезка трубы и стартера вашего автомобиля. Накладываем на болт головку на 19, с помощью трубы удлиняем рукоятку ключа до поверхности, причём таким образом, чтобы он упирался в пол со стороны, противоположной направлению вращения.
После этого садимся за руль, просим нервных соседей по гаражу удалиться и заводим автомобиль быстрым движением ключа. Стартер не должен крутить больше, чем доли секунды. Сделав пять шесть таких попыток, вам удастся открутить “прикипевший” болт, не прилагая титанических усилий. Будьте готовы к тому, что вас обвинят в нерациональном расходовании ресурса стартера, порче своего имущества и т. п.
Да, этот метод не применяется в сервисных центрах, но есть свидетели его действенной реализации. Ничего не было при этом испорчено, кроме настроения противников такого способа откручивания болтов.
Снятие шкива
Специальная шпонка уверенно держит ступицу шкива на валу даже с выкрученным болтом. Сделать эту операцию быстро с минимальными усилиями позволяет специальный съёмник. При его отсутствии вам придётся повозиться немного дольше. Для начала обработайте места сопряжения шкива и вала с помощью специальной жидкости (по типу WD-40).
После этого необходимо немного подождать, чтобы жидкость сделала своё дело. Поддевая по окружности при помощи монтировки шкив коленвала, раскачиваем по направлению от двигателя. Процедура это долгая и утомительная. Главной задачей является не столько снять ступицу шкива, сколько не повредить шпоночный паз.
Выбор шкива коленвала
Стандартный шкив коленвала — стальной. К нему есть нарекания. Поэтому многие владельцы при его замене ставят чугунный шкив. Тем более, что чугунный немного дешевле.
Чугунный шкив слева, а стальной — справа
Обратные действия
После снятия шкива вы можете его, внимательно изучив, отложить в сторону к гаражному металлолому. Возьмите в руки новую деталь и хорошо смажьте солидолом посадочное место шпонки. Немного наклонив шпонку в сторону ступицы, неспешно набиваем шкив на вал. Для этой цели у вас в одной руке должен быть молоток, а в другой – кусок мягкой резины, который подкладывается между молотком и корпусом и не даёт молотку повредить шкив коленвала.
Как только ступица станет на своё место, необходимо затянуть фиксирующий болт. Делать это необходимо без всяких хитростей: ключ и труба помогут затянуть этот болт до упора. Во избежание проворачивания коленвала, когда на затяжку болта вы начинаете значительно прилагать силу, необходимо застопорить его с помощью металлического штыря (большой отвёртки), вставив последний между зубьями венца маховика. Для этого необходимо открыть заглушку вентиляции картера сцепления.
Затягивать болт до предела не рекомендуется, можно не рассчитать усилий и обломать его, а это уже почти катастрофа. Чтобы выполнить эту работу корректно, вам потребуется динамометрический ключ. Как только датчик покажет момент затяжки в 400 Н/метр, дальнейшее усилие недопустимо.
После этого наденьте на шкив коленвала ремень, натяните его с помощью натяжного болта на генераторе. Не забудьте затянуть болты крепления генератора и подключить обратно разъём на катушке зажигания.
Если вы следовали всему описанному выше, значит, теперь не только знаете, как снять шкив коленвала, но и умеете делать это самостоятельно.
