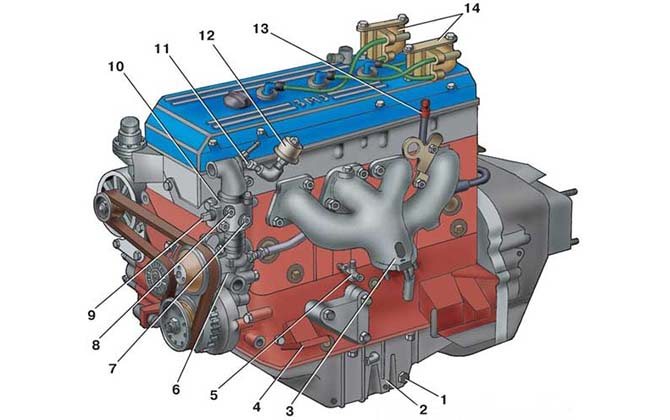

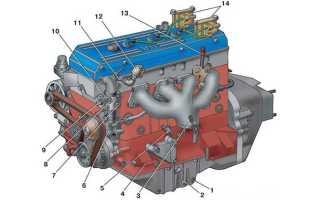

Особенности конструкции

Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992.

Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.

Технические характеристики даны в таблице:

Параметр	Значение
Год выпуска ЗМЗ	97 – 08
Система питания	Инжекторкарбюратор
Тип мотора	Рядный
Объем в литрах	2,2
Номинальный крутящий момент	177
Экологический класс	Евро 3
Расход горючего на 100 км	11,5 л
Расход масла на 1000 км	100 гр
Замена масла	Через 7000 км
Жизненный ресурс	300 000

Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации.

Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.

Газель Метки грм 405-406 двигатель (Евро 3), ошибка датчика Фаз "распредвала"

Ремонт мотора или замена на контрактный?

Вообще любые неисправности, которые привели к снижению компрессии в цилиндрах двигателя, устранимы. Если проблема кроется в клапанах/ГБЦ, то ремонт и восстановление обойдется в 300-600 рублей. Гильзовка одного цилиндра обойдется в 80-120 рублей. Если были повреждены поршни, то необходимо заменить их. Цена вопроса сильно варьируется от мотора и производителя поршней. Например, на сильно страдающие «масложором» моторы TFSI поршень Kolbenschmidt стоит около 200 рублей, а оригинал – 650 рублей за штуку (эти поршни идут в сборе со всеми кольцами).

К этим суммам следует добавить расходы на снятие и установку мотора, его разборку и сборку. В итоге получается, что капремонт популярного с точки зрения проблем по ЦПГ мотора 2-литрового TFSI/TSI обойдется в сумму порядка 3600 рублей. Это если менять все четыре поршня. Контрактный двигатель стоит от 2500 до 3000 рублей (плюса работа по замене, а также расходники – 1000 рублей). В этом случае – а мы говорим о моторах TFSI/TSI – многие люди идут на капремонт, в процессе которого устанавливают модернизированные поршни, с которыми проблема «масложора» исчезает.

Также на капремонт с гильзовкой блока идут владельцы автомобилей, чьи моторы хронически страдают износом ЦПГ: появлением задиров на стенках цилиндров. Это касается многих бензиновых моторов BMW, Mercedes (и упомянутых выше моторов Audi/VW), а также широко распространенного двигателя G4KD/4B11 (Kia, Hyundai, Mitsubishi), которого разборках практически не предлагают. Тут целесообразно решить проблему раз и навсегда.

Где расположена цепь

Подобраться к цепи ГРМ не так просто. Потребуется полный разбор двигателя. А это серьезный процесс. Если автовладелец не разбирается в конструкции ГРМ, то рекомендуется обратиться в сервис-центр. Давайте глянем на схему расположения ремня ГРМ.

Сам же ремень установлен на коленвале и распредвале. Когда вращается шкив, затем вращение передается распредвалам. А регулировка натяжки совершается благодаря успокоителю внутри агрегата.

Похожая статья 126 двигатель ВАЗ гнет клапана или нет

Если работа успокоителя нарушена, устройство неисправно, то ремень может перескакивать с одного на три, четыре зуба. Работа движка будет нестабильной, а износ агрегата увеличится с каждым километром.

Неисправности и их устранение

Как и любое техническое изделие, мотор «Газель-Бизнес» подвержен поломкам. Иногда он нуждается в ремонте по разным причинам. Наиболее часто возникают такие проблемы:

1. Мотор не запускается. Скорее всего, к форсункам нет подачи топлива. Необходимо использовать соответствующее горючее, промыть и прочистить топливозаборник.
2. Нарушена герметичность трубопровода между баком и электронасосом. Следует проверить места соединения и восстановить герметичность.
3. Возникают неполадки в электронике управления. Нужно произвести замену неисправных деталей узла.
4. Слабый набор мощности свидетельствует о проблемах в электронной системе управления. После тестирования необходимо заменить негодный элемент.
5. Происходит засор фильтра тонкой очистки. В этом случае требуется замена фильтрующего элемента.
6. Появление воздуха в топливном блоке. Нужно проверить и обеспечить герметичность системы.
7. При обнаружении неполадок в топливном насосе следует заменить неисправные форсунки.

Характерные неисправности

Обычными поломками движка ЗМЗ 406 являются:

• перегрев мотора ЗМЗ. Причинами перегрева становятся неисправный термостат. Забитый теплообменник тоже может заставлять мотор перегреваться, так как масло не может нормально циркулировать по системе и охлаждать работающие механизмы внутри конструкции;
• повышенный расход смазывающего средства ЗМЗ. Износились маслосъемные кольца и сальники клапанов. Бывает так, что протекает крышка лабиринтного маслоотражателя. Понадобится демонтировать ее и промазать герметиком;
• умирающие катушки зажигания создают провалы в тяге. Частая проблема движков ЗМЗ;
• агрегат троит. Дело в свечах и катушках.

Выше перечислены частые неисправности движка ЗМЗ в общем. Давайте посмотрим какие поломки бывают.

Характеристики

Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:

• Тип мотора — четырехтактный бензиновый агрегат с 4-мя цилиндрами.
• Система впрыска — микропроцессорное управление с зажиганием и подачей воздуха.
• Объем цилиндров (куб. см) — 2 464.
• Стандартная мощность при скорости вращения 4,5 тысячи оборотов — 214 Нм.
• Фильтр — воздушный сухой сменный элемент.
• Охлаждающая система — закрытого типа с принудительной циркуляцией.
• Генератор — со встроенным блоком и контроллером напряжения.
• Датчики контроля перегрева системы и давления масла.
• Стартер — дистанционный, электромагнитный вариант с редуктором.

Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.

Признаки поломки газораспределительного механизма

Симптомами поломки ГРМ ЗМЗ становятся шумы во время холостых оборотов. Повышается расход горючего. Система ГРМ работает не стабильно. Появляются хлопки в коллекторах впуска и выпуска. Новички зададут вопрос: «Почему так происходит? Что сделать, чтобы оптимизировать расход топлива и избавится от шума?».

Если тепловые зазоры ЗМЗ не соответствуют норме в определенной фазе, то клапана не будут открываться и закрываться, когда нужно. В этом случае ломаются гидрокомпенсаторы. Перегрев отрицательно влияет на цепи и зубья шестерен. Металл трескается, лопается и ломается.

Если на теле цепи ГРМ есть трещины и сколы, то поможет только замена цепи ГРМ.

Инструкция по разборке механизма

Самостоятельная замена термостата Лада Калина пошаговая инструкция

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно будет увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие). Бывает даже, что в месте, где он стоял, цепью выбрана канавка в материале самой головки. Для удобства лучше сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, предварительно слив из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимая радиатора, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создав себе условия для нормальной работы.

Что необходимо для замены

Замена цепи – процесс сложный, требующий предварительной подготовки. Необходимо заранее приобрести следующий перечень:

• масло для двигателя;
• масляный фильтр;
• прокладка (из пробки);
• высокотемпературный герметик (желательно ABRA серого цвета с маркировкой 999);
• керосин и щетка по металлу – для помывки двигателя.

После замены цепи необходимо залить свежее масло (с ним меняется и фильтр). Клапанная крышка имеет «привычку» постоянно течь. Потому желательно заранее приобрести её, заменить вместе с цепью. Пробковая – оптимальный вариант. Благодаря высокой естественной адгезии, эластичности создается высокая герметичность.

Из ключей потребуется: набор головок и рожковых, усиленный на 36, шестигранник на 6. Не менее важный момент – много ветоши. Большинство двигателей выдавливает масло через сальники, а также клапанную крышку. Хорошее решение – приобретать сразу комплект деталей для замены цепи ГРМ. Он идентичен для двигателей с маркировкой 405, 406, 409.

В такой комплект, как правило, входят следующие основные компоненты:

• пара обычных натяжителя и два их гидравлических аналога ;
• приводные цепи – 2 шт. (для ЗМЗ-405 – 72 и 92 звена);
• 3 успокоителя;
• верхняя, нижняя прокладки крышки;
• прокладки помпы;
• 2 шумоизоляционные прокладки;
• 3 звездочки для валов (промежуточный, коленчатый, распред.).

Не лишним будет приобрести ведомую звездочку.

Процесс подбора, проверки и замены свечей зажигания «Газели»

• Процесс подбора, проверки и замены свечей зажигания «Газели»
• Свечи для двигателя ЗМЗ 405, 406
• Типичные неисправности свечей
• Трещины на изоляторе
• Нагар на электродах
• Масло на электродах и резьбе
• Топливо на электродах и резьбе
• Белый или светло-серый налет
• Оплавление и коррозия электродов
• Время замены
• Процесс замены

Специалисты отмечают, что чаще всего на СТО приезжают водители «Газелей» с нареканиями на работу двигателя. Он использует много топлива, при этом двигатель плохо тянет и трясется. Как правило, при диагностике оказывается, что используются свечи зажигания не для «Газели», а для инжекторных ВАЗов. Еще одна распространенная проблема — замена заводских наконечников проводов на дорогие силиконовые, без соблюдения всех правил. Тогда между контактом свечи и наконечником провода возникает слишком большой зазор (до 3 мм), проходит искра, которая буквально за пару месяцев сжигает провода. Но в данной статье мы поговорим исключительно о свечах зажигания.

• Свечи для двигателя ЗМЗ 405, 406
• Типичные неисправности свечей Трещины на изоляторе
• Нагар на электродах
• Масло на электродах и резьбе
• Топливо на электродах и резьбе
• Белый или светло-серый налет
• Оплавление и коррозия электродов

Время замены

Процесс замены

Свечи для двигателя ЗМЗ 405, 406

Чтобы выяснить, какие свечи ставятся на «Газель» с двигателем 405 и 406, достаточно почитать соответствующий раздел инструкции к машине «Двигатель «Газель». Там указано, что на ней используются свечи типа А14ДВР, а также их возможные аналоги.

Иногда водители устанавливают свечи типа А17ДВРМ, что недопустимо. Во-первых, у них другой показатель теплоотвода, а во-вторых, и это самое важное — зазор на свечах зажигания «Газель» 405 должен составлять 0,8 мм, а инжектор от ВАЗа допускает параметр от 1 мм и больше.

Буква «Д» говорит о длине резьбы, а «В» о том, что у изолятора имеется выступающий конус. И последняя буква свечи для ЗМЗ 405 свидетельствует о наличии резистора. Эта деталь необходима для того, чтобы двигатель во время работы не создавал помех радио-аппаратуре, установленной на машине. Хотя некоторые специалисты считают его необязательной деталью, если на свечах уже установлены колпачки с резисторами или стоят высоковольтные силиконовые провода.

Буква «М», которая присутствует на свечах для ВАЗа, говорит о медном центральном электроде. Однако не каждый отечественный производитель использует медь высокого качества. Поставив их на «Газель», не удивляйтесь слабой искре — при установке на ЗМЗ 406 дополнительные электроды по бокам создают помехи для доступа смеси к центральному электроду, а потому воспламенение очень осложняется.

Типичные неисправности свечей

Если затруднен запуск двигателя, на холостом ходу мотор «троит», ощущаются рывки и провалы, легкие подергивания, ощутима потеря мощности — все это говорит о проблемах со свечами. Позитивный момент — обнаружить неисправность этой детали автомобиля очень просто. Достаточно вывернуть свечи из двигателя и осмотреть. Типичные неисправности, при которых необходима замена свечи зажигания на «Газели» следующие:

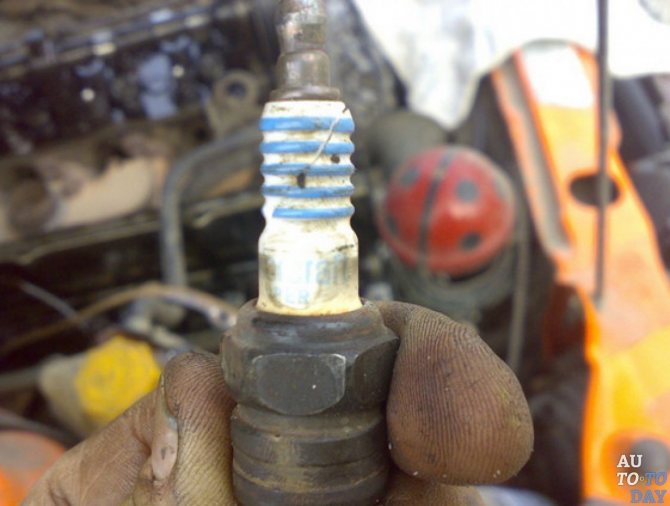

Трещины на изоляторе

Сколы и трещины могут возникать по всему корпусу. Через эти трещины ток просачивается сквозь изолятор на саму свечу, ослабляя искру или вообще ее поглощая. Как правило, в местах трещин образовываются пятна и загрязнения. Если их протереть, неисправность станет очевидной.

Основная причина — естественный износ.
Если эта неисправность появилась раньше предполагаемого срока, значит свечи изготовлены из некачественного материала или не по технологии, использовалось некачественное топливо, неверно выставлен угол опережения зажигания или калильное число свечи не соответствует тому, которое указано в инструкции по эксплуатации машины.

Нагар на электродах

Иногда при диагностике двигателя ЗМЗ 406 обнаруживаются черные свечи — на них остается нагар. Обычно он возникает в тех случаях, когда калильное число установленной свечи не соответствует требуемому инструкцией по эксплуатации авто. Тогда слишком холодная свеча не успевает самоочиститься. Причиной может стать слишком насыщенная топливная смесь, раннее зажигание, долгая езда на пониженной передаче или длительная работа холостого хода, неправильный зазор между электродами и другое. Из-за этого у двигателя понижается мощность, из глушителя выходит более густой дым, двигатель сложнее запускается, увеличивается расход топлива.

Масло на электродах и резьбе

Обычно это явление говорит о проблемах с двигателем, а количество масла говорит о том, насколько это серьезные проблемы. Из-за попадания масла на электроды из глушителя идет сизый дым, холостой ход машины неустойчив, ее пуск затруднен, расход масла и топлива увеличивается. Первоочередные меры в этом случае — проверка компрессии в цилиндрах.

Топливо на электродах и резьбе

Заливание свечей топливом говорит о неисправностях в карбюраторе, неправильно выставленном уровне топлива. Из-за этого пуск двигателя существенно затрудняется.

Белый или светло-серый налет

Бедная топливная смесь, низкое калильное число свечи, слишком высокая температура свечи — все это способствует образованию подобного налета. Обычно он возникает из-за экстремальных условий вождения (например, длительная езда на повышенных оборотах), позднем зажигании, подсосе воздуха или неправильно отрегулированного карбюратора.

Оплавление и коррозия электродов

Обычно возникает из-за раннего зажигания, использования свечи с меньшим калильным числом, чем положено, использования низкооктанового топлива. Внешне эта неисправность проявляется рывками в движении, провалами, перегретым двигателем, металлическими стуками во время работы.

Процедура замены цепи ГРМ ЗМЗ 406

Чтобы сделать смену цепи ГРМ ЗМЗ своими руками понадобятся инструменты, материалы, купленные в специализированном магазине. А транспортное средство поставить, чтобы дать возможность подойти к капоту и спереди, и сбоку.

Придется разбирать двигатель. Поэтому автовладелец одевает робу и перчатки.

Инструменты для замены цепи ГРМ

Какие инструменты для смены цепи ГРМ в ЗМЗ будут нужны:

• ключи рожковые;
• шестигранники;
• прямая и крестовые отвертки;
• молоток;
• WD 40, если есть следы коррозии;
• зубило и съемники;
• динамометрический ключ.

Все соединения ГРМ, покрытые коррозией или пылью, грязью пройти WD 40 и оставить на минут пять, чтобы раствор въелся в металл. Потом будет легче откручивать болты автовладельцу.

InjectorService.com.ua

Диагностика автомобилей с помощью USB Autoscope

• Темы без ответов
• Активные темы
• Поиск

ГАЗель ЗМЗ-405 — угол опережения зажигания

ГАЗель ЗМЗ-405 — угол опережения зажигания

Сообщение vadim78 » 26 июл 2021, 16:53

Re: Угол опережения зажигания

Сообщение Славгаз » 26 июл 2021, 17:51

«поправки октан корректора УОЗ» значение должно стоять -5;-7.

Выложите Рх , там хорошо будет видно зажигание как работает.

Re: Угол опережения зажигания

Сообщение savus » 26 июл 2021, 18:27

Re: Угол опережения зажигания

Сообщение vadim78 » 26 июл 2021, 20:32

В общем ситуация такая. Устроился на работу в парк где авто исключительно Газели 2006-2008 г.в. Раньше работал автоэлектриком где Т.С были Камазы и Мазы. А здесь такоеее. Откроешь капот и диву даешся вместо РДВ стоит кран и что с ним делать ума не приложу,датчики ДПДЗ,ДПРВ,форсы отрваны.На авто стоит ГБО. Так прикупил сканер, а вопросов больше чем ответов ну да ладно. Газель с которой сегодня занимался работает как то тупо при открытии дроселя происходит провал может чихнуть во впуск. На ходу не разгоняется. В общем дело кончилось тем что пришел механик принес ЭБУ от карбовой Газели сказал пусть ставит и едет. Завели работает едет. По сканеру угол был где то 20-25 градусов. Механник выгнал Т.С на линию. Так что с авто встречусь на верное на ТО или раньше Таких заколхоженых машин здесь очень много. Рабочий день окончен а настроения нет И что мне теперь с ними делать.

savus, Система Е2. ДК отключен вместо него стоит имулятор сигнала. Паспорт ЭБУ какой то странный (данные о прошивки, плюсы минусы квадратики). наверно тюненая, лажа по ходу! До некоторого времени жалоб водителя на Т.С не было. Температура ДВС соответсвует времни работы. Колба датчика не шатается. Не проверил канал детонации. Не знаю как. Подскажите как. Если не трудно или ссылку где можно почитать.

Re: Угол опережения зажигания

Сообщение savus » 27 июл 2021, 12:30

Закончили осмотр, приступаем к силовым упражнениям

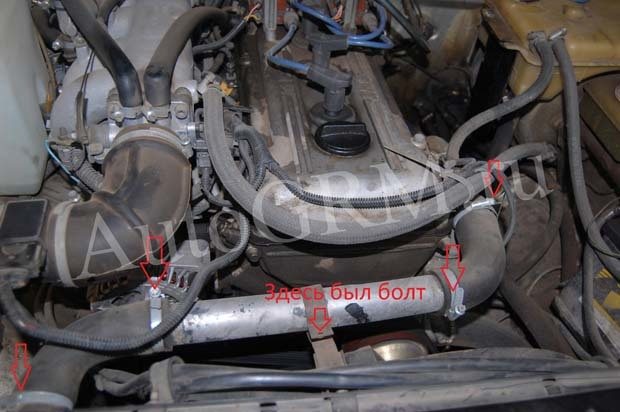

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

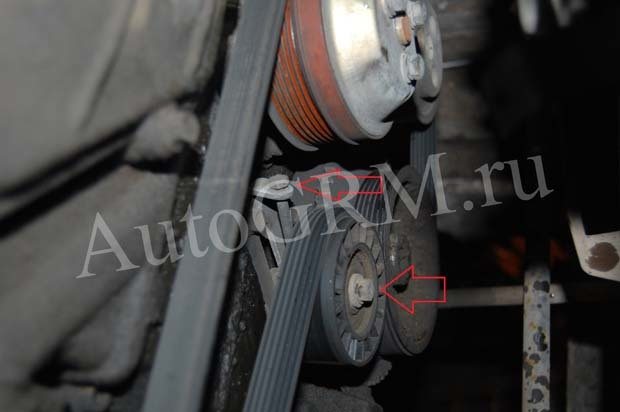

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

• Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.
• Снимаем генератор вмести с треугольной пластиной.
• Откручиваем болт на 10 датчика положения коленвала.
• Убираем датчик в сторону, что бы не мешал.
• Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.
• Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.
• Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

1. Ослабляем хомуты патрубков помпы.
2. Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

• Снимаем крышку и сам гидронатяжитель.
• Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

1. Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

• Вот такая страшная картина предстает перед нашим взором.
• Теперь снимаем нижнею крышку ГРМ.
• Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

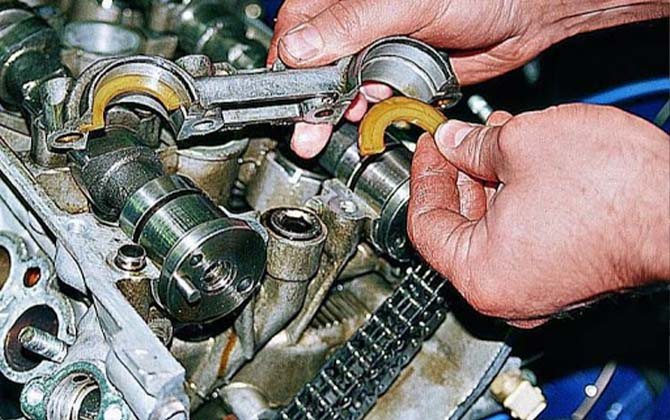

1. Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

• Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

1. Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Начинаем сборку

• Одеваем новую звездочку коленвала и сразу выставляем метку.
• Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

1. Ставим натяжитель.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

• Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки.

Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео показано много интересных моментов.

Удачи на дорогах. Ни гвоздя, ни жезла.

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

Газель установка распредвалов по меткам

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

Похожая статья 405 двигатель ЗМЗ, технические характеристики

1. Вращать распредвал выпускных клапанов до тех пор, пока метка ГРМ не установиться на отметке в 19 градусов на транспортире.
2. Ремень надевают на звездочку. А дополнительное отверстие устанавливают перед штифтом распредвала.
3. Чтобы звездочка установилась ее проворачивают ключом.
4. Затем против часовой стрелки натягивают ведущую ветвь цепи.
5. Теперь распредвал впускных клапанов вращают до тех пор, пока метки не сойдутся на отметке транспортира в 20 градусов.
6. По принципу распределительного вала выпускных клапанов устанавливают звездочку и метки ГРМ.
7. Затем закручивают крепления звездочек. Не забывают установить эксцентрик привода топливного насоса.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.

Метки ГРМ и затяжка

Метки ГРМ должны быть выставлены строго по указанной в мануале схеме. А затяжка всех болтов производится с помощью динамометрического ключа. Сила надавливания не должна превышать или быть меньше той, которая указывается в книжке по эксплуатации двигателя.

Может ли перескочить ремень грм

В двигателях внутреннего сгорания встречается неисправность, когда перескакивают на одно или несколько положений зубья ремня ГРМ или звенья цепи. В такой ситуации параметры силового агрегата существенно изменяются.

Это может привести к серьезным последствиям. Каким образом определить наличие такой неисправности, как предотвратить ее, что делать для устранения проблемы?

Как работает инжекторный мотор?

Принцип работы заключается в подаче топлива через форсунки, регулируемые электронным блоком управления (ЭБУ). Контроллер отслеживает параметры состояния силовой установки, рассчитывает потребность в подаче и количестве горючего, обеспечивает корректировку поступления топлива посредством длительности импульса.

ЭБУ способен оценивать результаты расчетов и команд, а также запоминать выполненные ранее манипуляции, согласовывая дальнейшее действие с ним. Процесс интеллектуального развития блока происходит беспрерывно и длится на протяжении всего периода эксплуатации авто. Подача топлива в автомобиле «Газель-405» (двигатель инжектор) может осуществляться двумя способами:

1. Синхронный вариант — при фиксированном положении коленвала.
2. Асинхронная подача — независимо от вращения коленчатого вала.

Первый метод является преимущественным. Асинхронно топливо обычно подается при запуске силового агрегата. Форсунки задействуются попарно либо поочередно.

Оригинал

• Оригинал1
• Аналоги2
• Как отличить подделку3
• Замена цепи ГРМ на двигателе ЗМЗ-4054
• Что необходимо для замены5
• Пошаговый процесс замены цепей и остальных компонентов газораспределительного механизма6

Оригинальные детали «ходят» на порядок дольше аналогов. Основная причина – высокий контроль качества. Если автомобиль эксплуатируется в сложных условиях, под большими нагрузками – желательно делать выбор в пользу более качественных деталей. Стоимость оригинальной цепи на порядок выше, чем аналога.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Как Выставить Зажигание На Газели 405 Двигатель

Управление и установка зажигания ZMZ 402: секреты и советы

двигатель ЗМЗ 402 является одним из продуктов российского автопрома, широко применяемым в автомобильной промышленности. Эти силовые агрегаты были оснащены индивидуальными моделями автомобилей «Волга», «УАЗ», «Газель». Двигатель будет правильно установлен, чтобы обеспечить правильную работу двигателя зажигание

. В этой статье мы объясним, как установить распределитель на двигатель 402 и что нужно учитывать при выполнении задачи.

Что тебе нужно знать

Для того, чтобы правильно отрегулировать и отрегулировать зажигание ZMZ 402, необходимо знать некоторые нюансы работы блок питания. Такие двигатели оснащены бесконтактным распределителем, дополненным генератором управляющего сигнала и оснащенным предыдущими регуляторами. вакуумными и центробежными (по видео. смотри Vidik).

Распределитель предназначен для выполнения определенных функций:

Для правильного распределения импульсов используется ползун, установленный на шкиве механизма. Слайдер оснащен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи катушки зажигания катушки зажигания, преобразовывая сигналы управления от контроллера в сигналы тока короткого замыкания.

Правильно установить зажигание в 402 двигатель, Следующие системные характеристики должны быть рассмотрены:

Gazell. установить распредвалы

Новый метод уточнения Хотите больше видеоуроков?

Разобранный дистрибьютор ЗМЗ

Как установить это самостоятельно зажигание?

Как установить зажигание на ZMZ 402? Коленчатый вал должен быть заранее установлен в положение, соответствующее углу в 5 градусов.

Следующая точка должна быть установлена:

Как отличить подделку

Полная стоимость комплекта цепи и всех остальных деталей, требуемых для осуществления замены, может достигать 7 тыс. рублей. В продаже нередко встречаются комплекты-подделки. Стоит внимательно и заранее ознакомиться со всеми признаками такой продукции. Стоит отказаться от приобретения если:

• отсутствует голограмма;
• наименование на коробке плохо читается;
• упаковка выполнена некачественно;
• принт плохо читается.

Важно внимательно осмотреть и саму деталь.

Порядок подключения в/в проводов ЗМЗ 405, 406, 409

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр.

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Отзыв

Механический натяжитель цепи

Продажа осуществляется со склада в Ульяновске. Доставка товара “Натяжитель цепи ГРМ УАЗ автоматический двигатель ЗМЗ 406,405,409 (с индикатором) “Русский богатырь”” осуществляется в Москву, Самару, Санкт-Петербург, Нижний Новгород, Екатеринбург, Саратов, Краснодар, Казань, Пермь, Оренбург, Пензу и любые другие города и регионы России.

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру (магазин Autogur73) звонок по России бесплатный.

Установка зажигания 405 двигатель газель инжектор

Решил написать об этом, потому как на днях на диагностику прибыла Газель с 406 мотором. Ее не могли завести. С этим наш начинающий диагност справился без особых усилий, потому как сложностей для запуска особо и не было. Но потом выяснилось, что колбасит ее не по-детски. Здесь ему пришлось покопаться, что не особо хочу описывать, да и не знаю в деталях. Опишу только процедуру, по которой он отправил машину к мотористу. Бегло проверить соответствие меток ГРМ по взаимному сигналу ДПКВ-ДПРВ чаще всего быстро и просто.

Трудности с этим возникают на иномарках, иногда когда затруднен доступ для подключения щупов осциллографа к выводам, чаще из-за отсутствия эталонной осциллограммы взаимного положения сигналов датчика коленвала и датчика фаз. Этот метод не дает стопроцентной уверенности, т.к. могут быть ситуации, когда правильная картинка может получиться при неисправном двигателе (например, съехавший в позднюю сторону задающий диск коленвала, компенсированный неправильно установленным распредвалом, на котором стоит ДПРВ). Или наоборот, неверное положение двух сигналов мы видим при правильно стоящих механических фазах (опять же по причине съехавшего по демпферу или шпонке задающего диска или неисправного ДПРВ). Тем не менее, если вероятность очень велика- основание посетить моториста разумно.

Перейдем к картинкам. Желтым цветом снят сигнал ДПРВ, синим – ДПКВ. Сигнал датчика распредвала имеет здесь ширину в 19мс, и его середина должна приходиться на первый зуб после лысины на сигнале датчика коленвала. Положение вертикальных фронтов здесь не важно (ширина импульса всегда разная на разных картинках, не видел ни одного описания по типовому значению ширины), смотрим именно на середину. На нашей картинке она позже на 5,5 зубов, т.е. примерно на 33 градуса по коленвалу или 16-17 по распредвалу. Не думаю, что точность до градуса здесь возможна, но такое отклонение однозначно нужно воспринимать.

Отдаем мотористам. Разбирают – действительно съехало. Причем, видимо, не найдя возможность установить звездочки распредвалов точно, человек, собиравший мотор, принял компромиссное решение сделать красиво (эстет): правый вал махнуть в позднюю сторону, левый в раннюю. Шучу.

Скорее всего из-за вытянутой цепи, сточенной при фрезеровке ГБЦ, изношенных звездочек или по прочим причинам участок цепи от А до Б дал слабину, которая была выбрана натяжителем 8, заставив сместиться оба распредвала против часовой стрелки (встав, как писал выше, в позднюю сторону) относительно коленвала. Таким образом были сбиты механические фазы работы клапанов относительно ВМТ поршня и смещен сигнал ДПРВ. Но поскольку явное отличие в уровнях меток при установке, видимо, смутило механика, он переставил левый (впускной) распредвал на зуб раньше. Получилось красивее, но ситуацию не спасло.

И вот дошло дело до чудо-инструмента: комплект оснастки, разработанный на заводе, в который входит: транспортир, шаблон с профилем кулачка и стрелкой и кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов. Не буду пересказывать инструкцию по применению, читайте все из первоисточника: скачать руководство по использованию «Транспортир и шаблон для проверки и корректировки фаз газораспределения двигателей ЗМЗ-405, 406, 409» .

Ограничусь кратким описанием. Транспортир и стрелку поочередно накладываем на кулачек правого, а потом левого, распредвала (наоборот тоже приветсвуется), тем самым проверяя метки ГРМ и делая вывод о необходимости дальнейших телодвижений с сверлением новых отверстий под штифт, которые получаются выполненными с шагом в 2,5 градуса. Это дает возможность достаточно точно скорректировать установку впускных и выпускных валов в раннюю или позднюю сторону. Собираем, заводим, проверяем результат своих авторемонтных потуг и, ели повезет, радуемся хорошему результату.

Вот реальный угол перекоса от правильного положения:

Так выглядят шестерни (звездочки) распредвалов после сверления:

Хорошие машины Газели, хлебные. С ними не скучно.

источник
