Турбированные дизельные моторы концерн Toyota производит и устанавливает на свои автомобили с прошлого века. Первый силовой агрегат, оснащенный системой впрыска топлива Common Rail, был изготовлен в 1999 году. Данный двигатель имел индекс 1CD-FTV. Автомобили, оснащенные подобным агрегатом, маркировались как D-4D. За разработку топливной системы отвечала компания Denso.

Первые модификации мотора 1CD-FTV устанавливались на транспортные средства марки Toyota вплоть до 2006 года. В дальнейшем силовой агрегат был модернизирован и получил индекс 1AD-FTV. Мотор объемом 2 литра производился на протяжении нескольких лет, отличался надежностью и неприхотливостью.

Несмотря на отличные технические характеристики мотора D-4D объемом 2 литра, турбодизель имеет характерные недостатки и дефекты. Основные неприятности владельцам авто приносит топливная система. Оборудование Denso в целом обладает хорошими техническими параметрами и отлично работает в паре с турбодизелем. Но если топливная система вышла из строя, отремонтировать ее сложно и дорого из-за особенностей конструкции. Производитель не поставлял в свободную продажу запчасти к форсункам и ТНВД в течение длительного времени. Приобретение готовых комплектов выливалось в крупную сумму.

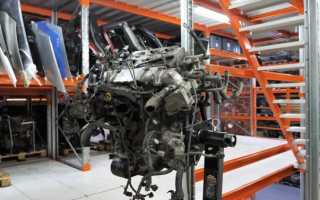

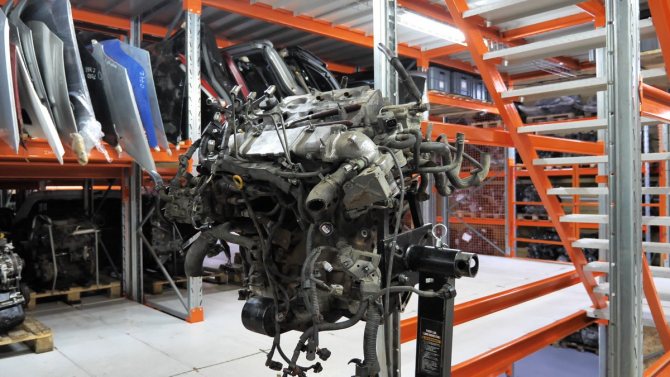

На нашем YouTube-канале вы можете посмотреть разборку двигателя Toyota 2.0 D-4D (1CD-FTV), снятого с Avensis с пробегом 190 000 км.

Выбрать и купить двигатель Toyota 2.0 дизель для Avensis, Corolla , Picnic, Previa, RAV4 вы можете на сайте .

Конструктивные особенности силового агрегата и топливной системы Toyota 2.0 D-4D

В зависимости от модификации, силовой агрегат 1CD-FTV развивает мощность от 90 до 116 лошадиных сил. Мотор комплектуется 16 клапанами на 4 цилиндра, головка блока цилиндров выполнена из алюминиевого сплава. В состав двигателя входят распредвалы в количестве 2 единиц без гидрокомпенсаторов. Корпус выполнен из чугуна, в котором расточены цилиндры, гильзы в моторе отсутствуют.

Существует возможность регулировки тепловых зазоров клапанов. Для этого необходимо заменить специальные шайбы. При этом не требуется демонтаж распредвала. Процедура регулировки проще, чем на других турбодизелях.

В состав мотора 1CD-FTV входит впускной коллектор. Для снижения показателей турбулентности воздушного потока система комплектуется ресивером и каналами одинаковой длины. Такая конструкция позволила добиться равномерного распределения входящего потока по цилиндрам. Для регулировки ремня ГРМ применяется натяжитель гидравлического типа. РС помощью ремня осуществляется управление работой топливного и маслонасоса, помпы.

Ременной привод клапанного блока отвечает за вращение распределительного вала выпускных клапанов. Распредвал впускных клапанов вращается от выпускного распределительного вала. Передача момента осуществляется зубчатой передачей. Для снижения коэффициента трения юбки поршней обработаны полимерными составами специального образца.

Характеристики

Двигатель 1CD-FTV не запускается – в чем причина?

Чаще всего проблемы с запуском турбодизеля Toyota D-4D возникают по вине топливной системы, а именно форсунок и ТНВД. Но есть другие причины, при которых силовой агрегат отказывается заводиться. В первую очередь проблемы могут быть связаны с износом стартера. В сервисных центрах на данный узел обращают внимание не сразу. Длительный ремонт связан с проверкой форсунок и ТНВД, после чего очередь доходит до стартера.

Еще реже проблемы запуска мотора связаны с неисправностями электропроводки. При длительной эксплуатации авто провода постепенно перетираются. Чаще всего страдают кабели до датчика давления впускного клапана. О таком дефекте говорит ошибка, индикация присутствует даже на незаведенном двигателе. В некоторых случаях перетираются провода до блока управления двигателем. Показания с датчиков при этом не видны на диагностике.

Достоинства и недостатки

Положительные стороны двигателя:

• расход топлива;
• низкий уровень шума и вибраций при работе;
• возможность проведения капитального ремонта с расточкой цилиндров;
• ресурс поршневой группы не менее 300 тыс. км.

Недостатки силового агрегата:

• долгий прогрев при температурах внешней среды ниже -30ºС;
• падение температуры мотора при работе на холостых оборотах;
• дорогие запасные части для системы подачи топлива (форсунки и насос);
• чувствительность к качеству топлива.

Проблемы в работе мотора– возможные причины

Одна из основных проблем, с которой может столкнуться владелец Toyota с двигателем 1CD-FTV, заключается в отсутствии тяги, потере мощности, увеличении задымленности, вибрациях. В некоторых случаях мотор глохнет на этапе прогрева. В первую очередь опытный мастер обращает внимание на состояние клапана EGR, который включается при достижении охлаждающей жидкости температуры 60-80 градусов.

Возможным решением проблемы является чистка клапана EGR, а также всей системы рециркуляции выхлопных газов. Если проблема повторяется, клапан EGR просто заглушают. Характеристики мотора при этом остаются неизменными.

Слабый мотор

Много на наших дорогах колесит старых японских Тойот с двигателем 1С, (1С-L, 1С-LС турбо, 1С-TL турбо) и видимо еще долго будут. Не по наслышке мы знаем о хорошем качестве японских авто. Конечно, и наших «Москвичей» с «Жигулями» встречается достаточно, а вот если перевести затраты при эксплуатации в деньги, то у владельцев японских устаревших авто они в разы меньше.

Самой главной составной частью автомобиля является двигатель, а его техническая характеристика, качество и надежность передается самому автомобилю. Но, как говорится идеального ничего в этом мире нет, как и в двигателях автомобиля.

Разберемся в недостатках дизеля 1С и его моделей, который монтировался до 1992 года на автомобилях Тойота:

• Карина СА60/67, с 1982 по 1988 гг;
• Королла СЕ70/71/72, с 1982 по 1987 гг;
• Королла СЕ90/96/97, с 1987 по 1992 гг;
• Корона СТ140/147, с 1982 по 1987 гг;
• Литайс/Таун Айс СМ20/25, с 1982 по 1986 гг;
• Литайс СМ35 с 1985 по 1988 гг;
• Литайс/Таун Айс СМ50, с 1986 по 1989 гг;
• Литайс/Таун Айс CR26, с 1982 по 1988 гг;
• Литайс» СЕ70 с 1982 по 1983 гг;
• Литайс СЕ80 с 1983 по 1987 гг;
• Литайс СЕ90/96/97, с 1987 по 1991 гг;
• Литайс CR50 с 1979 по 1983 гг;
• Литайс CV10, с 1983 по 1985 гг;
• Литайс СМ10, с 1983 по 1985 гг.

Неисправности и сбои в работе турбины

качестве турбокомпрессора на двухлитровых моторах 1CD-FTV используется агрегат марки Garrett с индексом GTA17V. Такие турбины устанавливаются в паре с двигателями мощностью 110 лошадиных сил. Модель GTA17V имеет изменяемую геометрию, отличается надежностью и износостойкостью. Выход из строя турбины связан с большим пробегом, а также использованием некачественной смазки. Основные симптомы выхода из строя – увеличение расхода масла, посторонний шум и скрежет, слабый отклик на нажатие педали газа.

Для турбин GTA17V характерна особая геометрия, управление которой осуществляется вакуумным актуатором. Если геометрия заклинивается, фиксируется передув турбины. При диагностике фиксируются соответствующие коды ошибок. Возможный вариант устранения проблемы – демонтаж, разборка и чистка турбины, а именно заклинивших лопаток. Обязательно проводится дефектовка и ремонт валов.

Для регулировки геометрии применяется упорный винт с контргайкой. При выполнении работ неквалифицированным ремонтником возможна неправильная регулировка. Максимального давления наддува не удается добиться. В некоторых случаях выходит и строя электровакуумный клапан управления геометрией. Другими негативными последствиями являются появление трещин и других дефектов шланга сервопривода.

Выбрать и купить турбину для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте .

Модификации

Моторные заводы Toyota выпускали несколько вариантов силовых агрегатов:

1. Для оснащения седана Avensis производился вариант мотора, отличавшийся меньшей мощностью (90 л. с. при 4000 об/мин). В конструкции используется турбокомпрессор с упрощенной схемой управления, механический натяжитель ремня навесного оборудования и стандартный генератор.
2. Силовой агрегат для кроссовера Rav-4, развивающий мощность 110-116 л. с. Мотор оснащен регулируемым нагнетателем и автоматическим изменением силы натяжения ременного привода.
3. Версия для внутреннего рынка, встречается на автомобилях Previa. Особенностью конструкции является балансирный вал с приводом от шестеренной передачи.

Неисправности ТНВД двигателей Toyota 2.0 D-4D

Топливная система марки Denso — основной источник проблем силового агрегата 1CD-FTV. Первое поколение моторов данного типа оснащалось двухкамерным ТНВД. Нагнетание обеспечивали радиальные плунжеры Denso HP2. Следующее поколение дизельных турбомоторов комплектовалось ТНВД с индексом Denso HP3. В состав узла входила уже одна плунжерная пара. Насос подкачки на обоих ТНВД был встроенного типа.

Преимуществом более поздней версии ТНВД являлось наличие двух перепускных клапанов электромагнитного типа. Данные элементы отвечали за подачу топлива в систему и своевременное наполнение ТНВД. На этапе всасывания электромагнитные клапаны открывали канал подачи топлива, при нагнетании блокировали.

Любая поломка перепускного клапана приводит к отсутствию подачи топливной смеси. В результате мотор просто не заводится. В некоторых ситуациях фиксируется потеря контакта в блоке клапанов. В таких случаях силовой агрегат также не запускается.

Надежность ТНВД Denso не вызывает нареканий. При своевременном техническом обслуживании и применении качественного топлива ресурс плунжерной пары достигает 300-400 тысяч километров. В противном случае наблюдается сокращение периода работы ТНВД. Последствие поломки – невозможность запустить двигатель в горячем режиме, после короткой остановки.

Выбрать и купить ТНВД для Toyota 2.0 дизель для Авенсис, Королла, Пикник, Превия, РАВ4 вы можете на сайте .

Краткий обзор механической части

Блок цилиндров, поршни, ГРМ

Блок цилиндров, как и в предыдущих сериях силовых установок Тойота, не оснащен гильзами и изготавливается из чугуна. Незначительным изменениям подверглись ребра жесткости и толщина стенок конструкции.

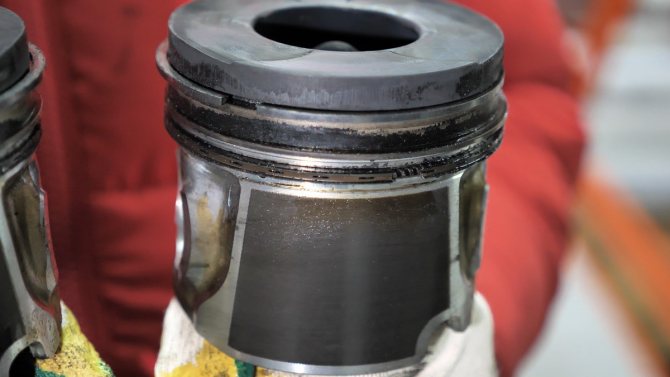

Поршень теперь содержит камеру сгорания, стал заметно меньше. Дополняет конструкцию нирезистовая вставка под верхнее компрессионное кольцо, а кроме того антифрикционное покрытие и канал для охлаждения.

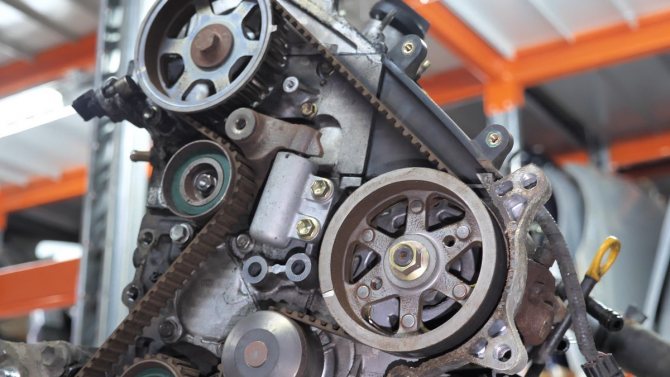

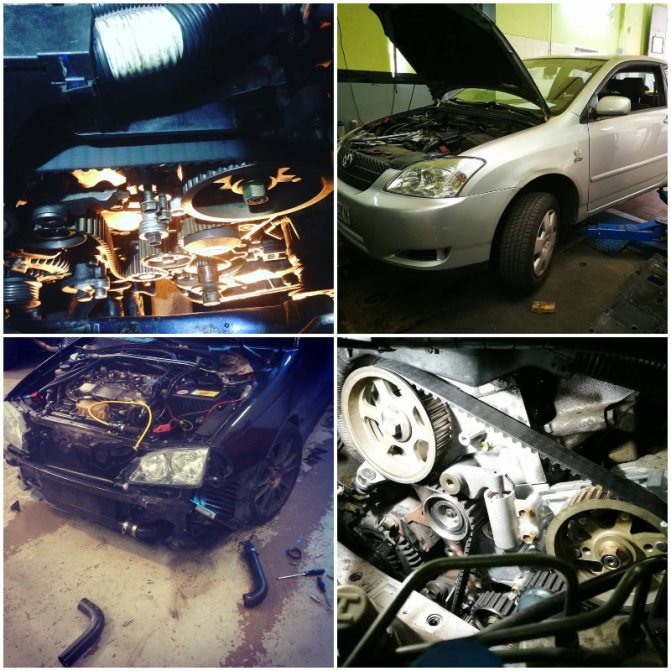

Ремень ГРМ при помощи шестерней вращает вал клапанов выпуска, распредвал клапанов впуска и вакуумный насос. Система оснащена двумя распределительными валами, а каждый цилиндр оборудован четырьмя клапанами.

Регулировка зазоров, как и в предыдущих сериях, производится посредством специальных регулировочных шайб, однако, отсутствует необходимость демонтировать коленчатый и распределительный валы. Механизм оборудован гидронатяжителем, вследствие чего не приходится говорить о возможности эксплуатации без замены в течение долгого периода. Заводом-изготовителем рекомендуется замена механизма раз в 150 тысяч километров пробега.

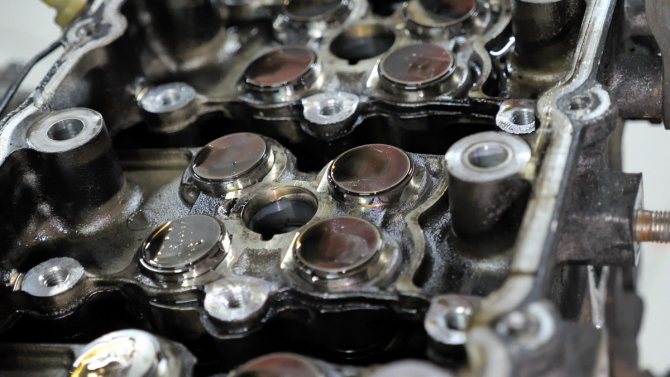

Головка блока

ГБЦ алюминиевая и имеет некоторые отличительные особенности. Первая из них: четыре вместо двух клапанов на каждый цилиндр, наличие двух распредвалов. Данная система подразумевает увеличение площади клапанов впуска и выпуска, улучшение технологии наполняемости цилиндров. Вторая особенность: непосредственная подача горючего в цилиндр.

Турбина

Турбина также имеет несколько существенных отличий от предыдущих серий. Отсутствует традиционная система перепуска газов, однако механизм теперь оснащен направляющими лопатками, через которые проходит движение отработанных газовых масс. Благодаря пневмоприводу лопатки закрываются на холостом ходу, оставляя небольшую щель для выпуска газов. В условиях средних нагрузок на двигатель при помощи того же пневмопривода управляющее кольцо двигает лопатки, закрывающиеся частично, благодаря чему обеспечивается необходимый уровень выпуска газовых масс. При высоких нагрузках на мотор лопатки открыты, обеспечивая тем самым нужный уровень давления наддува.
