Определение фазы и нуля в электрических сетях критично для безопасности при работе с электричеством. Неправильное подключение может вызвать короткое замыкание, повреждение оборудования или травмы. В статье мы рассмотрим, как определить фазу и ноль с помощью мультиметра и без приборов, что полезно в условиях ограниченного доступа к инструментам. Также обсудим основные меры безопасности для минимизации рисков при работе с электрическими устройствами в домашних условиях.

Домашняя электрическая сеть

Многоэтажные здания получают электроснабжение от сети с напряжением 220 вольт, однако перед этим на распределительные щитки поступает значительно более высокое напряжение по трехфазной системе.

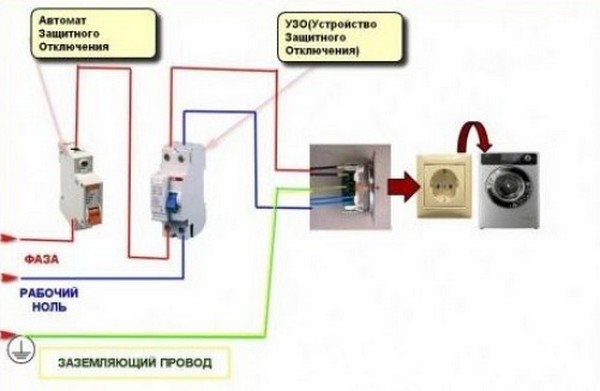

Многие мощные бытовые устройства требуют наличия заземления, поэтому при проектировании новых зданий это учитывается. В результате, каждая розетка или светильник могут иметь не только фазный и нулевой провод, но и дополнительный провод для заземления.

В частных домах используется аналогичный принцип подключения, однако три фазы часто подводятся непосредственно в жилое пространство. Это необходимо для обеспечения питания мощных приборов, таких как отопительные котлы или домашние станки. Тем не менее, даже при таком подключении напряжение распределяется равномерно в зависимости от нагрузки на каждую фазу.

Обычная розетка в доме подключается с использованием двух или трех проводов, если предусмотрено заземление. Заземление обязательно должно применяться в бытовых электрических сетях, особенно в частных домах.

Эксперты в области электротехники подчеркивают, что определение фазы и нуля без использования приборов возможно, но требует осторожности и знаний. Один из методов заключается в использовании индикаторной отвертки. Прикосновение её наконечника к проводам позволяет визуально определить наличие напряжения: если светодиод загорается, это фаза. Однако важно помнить, что такой способ не всегда надежен, особенно при наличии скрытых повреждений изоляции.

Другой подход включает использование тестера или мультиметра. С его помощью можно измерить напряжение между проводами и землей. Если напряжение составляет около 220 В, то один из проводов — фаза. Важно, чтобы тестер был исправен и правильно настроен.

Для тех, кто не имеет приборов под рукой, существует метод «поиск по проводам». Например, можно проследить, какой провод идет от выключателя к лампе: если он подключен к выключателю, скорее всего, это фаза. Тем не менее, эксперты настоятельно рекомендуют соблюдать осторожность и, при отсутствии уверенности, обращаться к профессионалам.

https://youtube.com/watch?v=rXMLlhBIFYA

Определение проводов без инструмента

Найти фазу и ноль по цвету проводов можно только в том случае, если укладка проводов произведена и монтирующий её специалист проводил монтаж согласно международному нормативу IEC 60446-2004 г. Как правило нулевая жила имеет синий или голубой цвет провода, жила с заземлением окрашена в жёлто-зелёный цвет, а фазный кабель, в любой другой, но как правило, в коричневый или красный.

На первый взгляд, такой способ определения кажется простым, но эти условности не всегда и не всеми соблюдаются. Например, здания, которые были построены ещё во времена Советского Союза, были оснащены проводкой с одинаковыми жилами белого цвета. Работая с уже готовой проводкой, не стоит быть уверенным в правильности её прокладки, так как нет гарантии, что она была сделана по стандартам и мастер не допустил при её монтаже ошибку.

Нередко встречаются такие провода, цвета которых не соответствуют принятым стандартам, в таком случае, при отсутствия схемы укладки проводов, не получится определить, где фаза, а где ноль, не используя дополнительное оборудование.

https://youtube.com/watch?v=oB1ZfYCnhJg

Интересные факты

Вот несколько интересных фактов о том, как можно определить фазу и ноль без использования приборов в розетке или выключателе:

1. Метод с использованием лампочки: Один из простых способов определить фазу и ноль — это использовать обычную лампочку с патроном. Если подключить лампочку между одним из проводов и заземлением (или металлической частью, которая заземлена), то при наличии фазы лампочка загорится, а при наличии нуля — нет. Этот метод позволяет визуально определить, какой провод является фазным.

2. Проверка по цвету проводов: В большинстве стран существуют стандарты цветовой кодировки проводов. Например, в России фаза обычно обозначается коричневым или черным цветом, а ноль — синим. Однако стоит помнить, что цветовая кодировка может варьироваться, и всегда лучше дополнительно проверять проводку.

3. Использование чувствительности кожи: В некоторых случаях, особенно при наличии хорошей изоляции, можно определить наличие напряжения, прикоснувшись к проводам. Если вы почувствуете легкое покалывание или электрический ток, это указывает на наличие фазы. Однако этот метод крайне небезопасен и не рекомендуется использовать без должной подготовки и предосторожностей.

Важно помнить, что работа с электричеством может быть опасной, и всегда следует соблюдать меры предосторожности.

Поиск фазы с применением приборов

В интернете можно найти множество ресурсов, предлагающих различные методы определения фазы без использования специализированного оборудования. Однако большинство из них не отличаются высокой надежностью, а некоторые могут привести к нежелательным последствиям.

Поэтому важно обратить внимание на те способы определения фазы и нуля, которые обеспечивают надежный результат и не представляют опасности для здоровья человека.

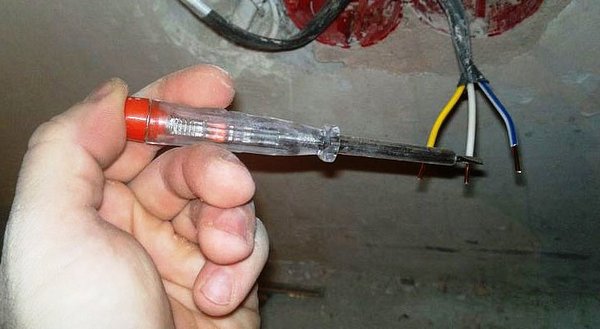

Поиск фазы индикаторной отверткой

Поиск фазы с применением так называемой контрольный отвёртки, является самым легким из всех методов. Отвёртка внешне не отличается от обычной, разница лишь во внутренней начинке. Однако, не стоит ей пользоваться как обычной отвёрткой для закручивания и выкручивания винтов, это может значительно сократить срок её службы.

Итак, с помощью контрольки можно найти фазный провод, выполняя такие действия:

• Жало отвёртки необходимо прислонить к контакту.
• Пальцем необходимо прислониться к верхней металлической пластине на отвёртки.
• Если лампочка внутри отвёртки начала светиться, то этот кабель фазный, а если нет, то нулевой.

Таким способом легко определить, какой из проводов является фазой, для подключения розетки, выключателя или какого-либо электрического оборудования.

Меры безопасности при поиске отверткой

На первый взгляд, этот, казалось бы, простой инструмент требует соблюдения определенных мер предосторожности:

• При проведении проверки не следует касаться металлической части отвертки, расположенной внизу, пальцами.
• Отвертка должна быть чистой и сухой, что поможет избежать риска пробоя электрического тока.
• Для обеспечения правильных результатов и соблюдения мер безопасности рекомендуется проверять работоспособность индикаторной отвертки на устройствах, где уже присутствует напряжение.
• Не стоит путать индикаторную отвертку с отверткой для прозвонки: хотя они выглядят схоже, в последней находятся батарейки, и прикосновение к верхней части будет вызывать свечение, независимо от того, является ли это фазой или нулем.

Поиск фазы мультиметром

Прежде чем искать, необходимо на мультитестере выбрать соответствующий режим работы, то есть измерение переменного тока. И не забыть выбрать номинал, превышающей напряжение в нашей сети. Поиск можно проводить разными методами:

• Один из щупов прислонить к контакту в розетке, а второй щуп при этом зажать своими пальцами. Отображаемое на приборе напряжение менее 10 вольт означает что жила нулевая. Напряжение, измеряемой десятками вольт, говорит нам о том, что эта фаза.
• Для тех, кто не доверяет такому способу и боится браться за контакт индикатора, можно воспользоваться другим вариантом, прислонив кончик щупа к стене, на которой расположена розетка. Результаты определяются по таким же показателям на приборе.
• Можно воспользоваться третьим способом, только для этого нам необходимо вторым щупом прислонить к технике, к которой гарантированно подходит заземление. Значение в 220 вольт будет означать, что это фаза.

https://youtube.com/watch?v=-wg85XEdnIk

Меры безопасности при поиске мультиметром

Применение тестера требует соблюдения определённых мер безопасности:

• Первый способ проверки, при котором нужно зажимать щуп устройства пальцами, следует выполнять только после того, как вы убедитесь, что устройство включено в правильный режим работы, чтобы избежать риска поражения электрическим током.
• Не рекомендуется использовать метод поиска фазы с помощью контрольной лампочки, так как это запрещено, особенно для людей без опыта.
• Прежде чем приступить к проверке, обязательно проверьте, что номиналы на устройстве установлены корректно. Невнимательность в этом вопросе может привести к его поломке.

Сравнение методов определения фазы и нуля

Определение фазы и нуля в электрической сети является важной задачей для обеспечения безопасности и правильной работы электрических устройств. Существует несколько методов, которые можно использовать для этой цели, включая индикаторные отвёртки, тестеры (мультиметры) и даже методы, не требующие приборов. Рассмотрим каждый из них более подробно.

Индикаторная отвёртка

Индикаторная отвёртка — это простой и доступный инструмент, который позволяет быстро определить наличие напряжения в проводах. Для использования индикаторной отвёртки необходимо:

• Выключить электричество в цепи, чтобы избежать поражения током.
• Снять крышку с розетки или выключателя, чтобы получить доступ к проводам.
• Включить индикаторную отвёртку и прикоснуться к одному из проводов.
• Если светодиод или лампочка в отвёртке загорится, это означает, что провод является фазовым. Если нет — это ноль.

Важно помнить, что индикаторная отвёртка может не сработать, если напряжение в проводе слишком низкое или если в цепи есть проблемы с заземлением.

Тестер (мультиметр)

Тестер или мультиметр предоставляет более точные данные о состоянии электрической цепи. Для определения фазы и нуля с помощью мультиметра выполните следующие шаги:

• Установите мультиметр в режим измерения переменного напряжения (AC).
• Подключите щупы мультиметра к проводам: один щуп к предполагаемому фазовому проводу, другой — к нулевому.
• Если мультиметр показывает напряжение (обычно 220-240 В), значит, один из проводов является фазовым, а другой — нулевым.
• Для дополнительной проверки можно подключить щупы к двум проводам одновременно и измерить напряжение относительно земли. Если одно из значений близко к нулю, это указывает на нулевой провод.

Использование мультиметра более безопасно и надежно, так как он позволяет избежать ошибок, связанных с неправильной интерпретацией показаний индикаторной отвёртки.

Методы без приборов

Существуют также методы, которые не требуют использования каких-либо приборов, но они менее точные и могут быть опасными. Например, можно использовать лампочку:

• Возьмите обычную лампочку с патроном и подключите один провод к одному из проводов в розетке.
• Другой провод подключите к заземлению или к металлическому предмету, который заземлён.
• Если лампочка загорится, значит, первый провод — фазовый. Если нет, то это ноль.

Этот метод требует осторожности, так как работа с открытыми проводами может привести к поражению электрическим током.

Каждый из методов имеет свои преимущества и недостатки. Индикаторная отвёртка удобна и проста в использовании, но может быть ненадежной. Мультиметр обеспечивает точные измерения, но требует определенных знаний и навыков. Методы без приборов могут быть опасными и не всегда дают точные результаты. Поэтому выбор метода зависит от конкретной ситуации и уровня подготовки пользователя.

Вопрос-ответ

Как использовать индикаторную отвертку для определения фазы и нуля?

Индикаторную отвертку можно использовать, поднося её к проводам в розетке или выключателе. Если отвертка светится, это означает, что провод под напряжением (фаза). Если она не светится, то это либо ноль, либо провод без напряжения. Однако, для точного определения рекомендуется использовать дополнительные методы, так как индикаторная отвертка может не всегда давать точный результат.

Можно ли определить фазу и ноль без приборов?

Да, можно использовать методы, основанные на визуальной проверке и знании схемы электропроводки. Например, если вы знаете, что в вашей системе фаза всегда подключена к определённому проводу (обычно это провод с изоляцией другого цвета), вы можете определить, какой провод является фазой. Однако этот метод требует опыта и знаний о вашей электросистеме.

Какой тестер лучше использовать для проверки проводов?

Лучше всего использовать мультиметр, так как он позволяет точно измерять напряжение и определять, какой провод является фазой, а какой нулём. Убедитесь, что мультиметр установлен в режим измерения переменного напряжения, и подключите щупы к проводам. Если на экране отображается напряжение, то это фаза, если нет — это ноль.

Советы

СОВЕТ №1

Перед тем как начинать проверку, убедитесь, что у вас есть необходимые средства защиты: изолирующие перчатки и обувь. Это поможет избежать электрического удара в случае, если вы случайно коснетесь проводов под напряжением.

СОВЕТ №2

Если у вас есть доступ к индикаторной отвертке, используйте её для проверки проводов. Прикоснитесь к одному проводу, а другой конец отвертки держите на заземлении (например, на металлическом корпусе). Если индикатор загорится, это значит, что провод под напряжением.

СОВЕТ №3

При использовании мультиметра установите его в режим измерения переменного напряжения (AC). Подключите щупы к проводам: черный щуп к нулю, а красный к фазе. Если мультиметр показывает напряжение, значит, вы правильно определили фазу и ноль.

СОВЕТ №4

Если у вас нет приборов, попробуйте использовать метод «на ощупь». Отключите питание и аккуратно проверьте провода на наличие повреждений или перегрева. Это может помочь вам определить, какой провод может быть фазным, а какой нулевым, но этот метод требует осторожности и опыта.
