Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

• Устройство карбюратора ВАЗ 2107
• Ремонт карбюратора ВАЗ 2107

  Рекомендации перед ремонтом

• Демонтаж карбюратора

  Видео: как быстро демонтировать карбюратор с машины

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

• автомобиль теряет динамику при разгоне;
• при нажатии на педаль акселератора двигатель начинает работать с провалами;
• наблюдаются рывки при движении на одной скорости;
• машина без видимых причин начинается раскачиваться;
• из глушителя появляются чёрные выхлопы.

Воспламенение карбюратора представляет большую опасность для водителя ВАЗ 2107

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

• износ прокладок из резины и паронита;
• окончание срока службы клапана;
• деформация фланца;
• трещины на мембранах;
• западание или износ иголки клапана.

Как снять карбюратор на ваз

Карбюратор Озон 2107-1107010 Интересная версия полного ТО от подписчика

Устройство карбюратора (Специально для АВТОмладенцев)

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

• верхней крышки;
• корпуса;
• нижней части.

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

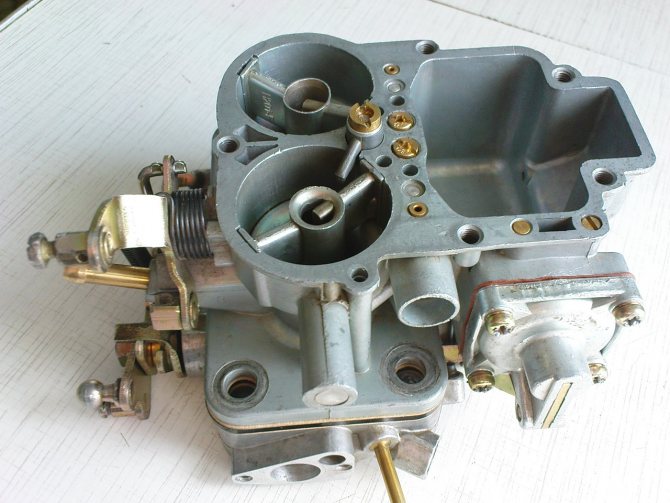

Металлический литой корпус карбюратора содержит множество мелких деталей

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Карбюратор ВАЗ 2107 состоит из множества мелких элементов

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

1. Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
2. Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
5. Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

• поддерживает определённый уровень горючего;
• облегчает запуск и прогрев двигателя в холодное время года;
• обеспечивает работу двигателя на холостом ходу.

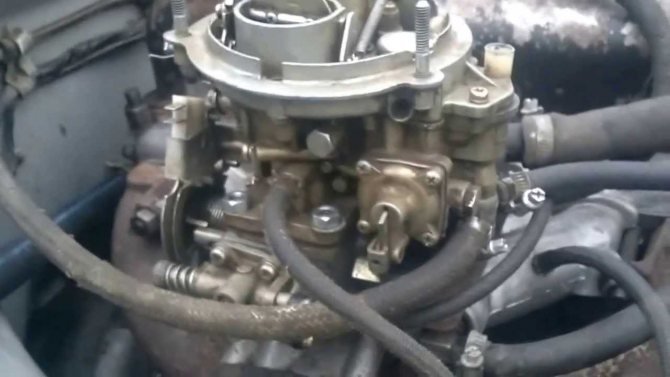

Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в определённом коичестве

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
3. От загрязнений очищается наружняя поверхность деталей.
4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки Отсоединяем колодки и ослабляем дроссельную заслонку Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров

Рекомендуем: Когда нужна замена прокладки поддона картера автомобильного двигателя?

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
2. Отсоединить трос, который отвечает за пусковое устройство.
3. Снять электрический разъём на электромагнитном клапане.
4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

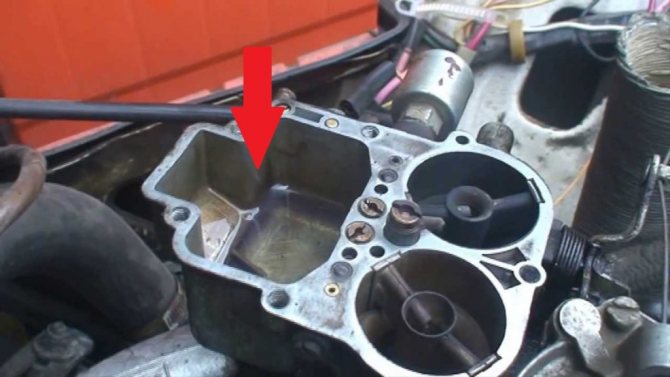

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
3. Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

электропневмоклапан предназначен для стабилизации работы двигателя на малых оборотах

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

1. Убедиться, что мотор остыл.
2. Открыть капот машины.
3. Очистить поверхность электропневмоклапана от пыли и грязи.
4. Снять с клапана все подводящие магистрали.
5. Подсоединить шланг к штуцеру в центре клапана.
6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.

Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

1. Снять с клапана все подводящие шланги.
2. Отсоединить провод питания.
3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
4. Вытащить электропневмоклапан.
5. Очистить посадочное место от грязи и пыли.
6. Установить новый клапан.
7. Подсоединить все шланги и провода.

Замена электропневмоклапана проста — из гнезда выкручивается старый клапан, а на его место вставляется новый

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

Причины поломки – когда покупать ремкомплект?

Причин частичного или полного выхода из строя карбюратора может быть очень много. Признаки поломки очень легко проявляются – ваш автомобиль не заводится, во время движения заметно увеличивается расход топлива. В некоторых случаях может помочь правильная регулировка поплавков и жиклеров в камерах устройства. В остальных же случаях необходимо применить ремкомплект карбюратора.

Замену деталей производить несложно. Для этого нужен будет набор стандартных инструментов, а также жидкость для промывки карбюратора. Данную жидкость можно купить в любом автомагазине, стоит она не так уж дорого. Перед выполнением работ желательно снять контактные клеммы на аккумуляторе.

Нужная деталь расположена под крышкой воздушного фильтра автомобиля и крепится на 4-х болтах типа «шпилька», которые вкручены в блок двигателя. Откручивать их нужно достаточно аккуратно, чтобы не сорвать резьбу. Перед проведением работ все резьбовые элементы лучше всего обработать химической жидкостью, которая разъедает ржавчину, например, WD–40. После того, как вы открутили карбюратор, необходимо отсоединить от него все топливные и воздушные шланги.

Это интересно: Как поставить стеклоподъемник на ВАЗ 2107

Далее поставьте деталь на заранее подготовленную ровную платформу и дайте ей немного высохнуть. Разбирать устройство нужно тщательно, и по возможности так, чтобы не сдвинуть поплавки в камерах. В первую очередь нужно выкрутить электромагнитный клапан, эта деталь является одной из самых дорогих в устройстве карбюратора. После этого приступайте к его промывке химическим раствором.

Промывать карбюратор нужно – на автозаправочных станциях далеко не всегда качественное топливо. Некачественный бензин своими примесями загрязняет деталь отложениями, что впоследствии влияет на работу всего автомобиля. Очень тщательно нужно промывать канавки, по которым проходит топливо. Все детали необходимо чистить по отдельности. Далее снова даем устройству высохнуть и приступаем к замене комплекта.

Прежде всего, возьмите из ремкомплекта карбюратора топливные жиклеры – с них и следует начать. Закручивать их нужно руками, не применяя больших физических усилий. Именно топливные жиклеры отвечают за равномерную подачу топлива в цилиндры автомобиля.

Далее переходите к замене воздушных жиклеров. Если топливные ускорители насоса нормально выглядят, то можете их не менять, достаточно будет прочистить. Особое внимание нужно уделить топливному фильтру, который находится сбоку крышки на карбюраторе. После того, как вы его выкрутили, нужно промыть его в ацетоне, затем продуть под потоком сжатого воздуха.

Топливный фильтр очень редко выходит из строя, поэтому достаточно будет его промывки. При большом желании можете заменить его запчастью из ремкомплекта. После полной или частичной замены нужно все отрегулировать и правильно настроить. Регулировку всего устройства можно произвести самому или обратиться в автомастерскую, где его настроят более точно. Перед окончательной сборкой и установкой карбюратора уплотнительные прокладки нужно обработать герметиком и только после этого приступать к обратной сборке и подключению топливных шлангов.
