Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

Двигатель	Объём (л)	Количество клапанов	Контроллер (ЭБУ)	Прошивка	Форсунки
Siemens	Bosch
ВАЗ-2111	1,5	8	М1.5.4	Январь-5.1	VAZ6238 (серые толстые)	0 280 150 996 (бирюзовые толстые)
ВАЗ-2111	1,5	8	М7.9.7	Январь-7.2	VAZ6393 (бежевые толстые)	0 280 158 502 (чёрные тонкие)
ВАЗ-21114	1,6	8	М7.9.7	Январь-7.2	VAZ20734 (оранжевые тонкие) VAZ20734 (жёлтые толстые)	0 280 158 017 (чёрные тонкие)
ВАЗ-2112	1,5	16	М1.5.4	Январь-5.1	VAZ6238 (серые толстые)	0 280 150 996 (бирюзовые толстые)
ВАЗ-21124	1,6	16	М7.9.7	Январь-7.2	VAZ20735 (голубые тонкие) VAZ20735 (розовые толстые)	0 280 158 022 (чёрные тонкие)

Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

Отличия форсунок для восьми и шестнадцатиклапанных двигателей

Среди некоторой части автомобилистов бытует мнение, что форсунки для «десятки» отличаются в зависимости от количества клапанов мотора. Другие уверены, что определяющий фактор — объём цилиндров.

В действительности неправы ни те, ни другие. Детали должны соответствовать конструкции двигателя, модели и прошивке электронного блока управления.

При замене лучше всего устанавливать те же, что были установлены ранее. В противном случае возможны трудности с запуском и эксплуатацией на переходных режимах. Для устранения недостатков придётся корректировать прошивку, что в гаражных условиях практически невозможно.

Впрыск топлива в цилиндр был известен еще на самой заре автомобилестроения. В начале 1890-х годов немец Рудольф Дизель и англичанин Герберт Акройд-Стюарт защитили права на собственные схемы двигателя внутреннего сгорания, работающего на мазуте.

Как снять и помыть форсунки на шестнадцати клапанном двигателе ВАЗ 2110.Чистка инжектора

Чистка форсунок. Простой метод. Своими руками

Часть 1.Ремонт ВАЗ 2114

Демонтаж и замена ДПКВ

Объявление о продаже ВАЗ LADA 2115 Samara 2008
Определить месторасположение ДПКВ достаточно просто. Прибор расположен в подкапотном пространстве, рядом с масляным насосом.

Устройство закреплено на крышке шкива генератора одним болтом, так что его демонтаж никаких проблем, как правило, не вызывает. Для этого вам потребуется лишь ключ на десять.

1. Глушим двигатель, открываем капот четырнадцатой. Определяем, где расположено устройство. Разъединяем колодку с контактами;
2. С помощью ключа на 10 скручиваем фиксирующий датчик болт;
3. Вынимаем устройство.

Не помешает заодно проверить состояние зубчатого шкива генаратора, поскольку износ зубьев также может являться причиной неправильной работы ДПКВ.

Если проверка показала, что устройство неисправно, рекомендуется поменять узел на новый, так как собственноручный ремонт ДПКВ ожидаемых результатов не принесет. Датчик является достаточно «нежным» устройством, которое, если уже начало барахлить, то будет делать это и в дальнейшем. Учитывая, что стоит он не дорого, рациональнее выполнить замену.

При монтаже новой детали повторяем те же действия в обратной последовательности

Важно использовать специальные шайбы для регулировки положения ДПКВ, которые идут в комплекте с устройством. Вам потребуется линейка, либо штангенциркуль

Установите датчик так. чтобы зазор между его сердечником и шкивом генератора составлял 1 миллиметр. Погрешность в меньшую сторону не допускается, в большую сторону – не более чем 0.41 мм.

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

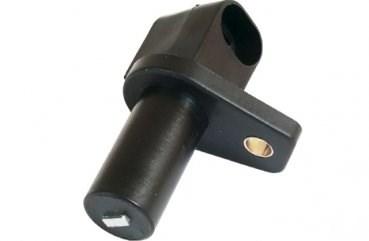

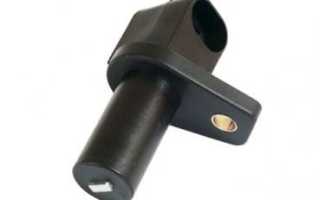

Многие водители даже не подозревают о существовании такого устройства, как датчик положения коленвала (ДПКВ)

Но, тем не менее его важность трудно переоценить. Датчик коленвала ВАЗ 2114 это миниатюрное устройство, которое передает данные о том, в каком положении находится коленчатый вал компьютеру силового агрегата

От этой небольшой детали зависит правильное функционирование форсунок, отвечающих за подачу горючего, и системы зажигания ВАЗ 2114. Выходит он из строя редко. Но если вы запланировали дальнее путешествие, то хорошо бы располагать запасным.

Датчики положения вала на ВАЗ 2114 отличаются не только по своей конструкции, но и по принципу действия.

ДПКВ индуктивного типа располагают металлическим стержнем с магнитом, который нужен для его намагничивания. Поверх стержня намотана медная обмотка. Принцип его работы заключается в подаче сигнала, когда рядом находится стальной предмет.

ДПКВ второго типа работает по иной схеме. Внутри такого устройства находится датчик холла. Если к нему поднести предмет из металла, то его состояние изменится.

Также часто используются устройства импульсного типа. Они генерируют импульсы конкретной частоты. В случае если рядом находится предмет из металла, то изменится и частота генерации.

Как текут форсунки.

СВОИМИ РУКАМИ: Чистка форсунок инжектора своими руками

Чистка и снятие форсунок ВАЗ 2110-12 1.5 16кл

Перечень неполадок в работе форсунок омывателя

• Омывающая жидкость вообще не поступает через сопло форсунки.
• Напор омывающей жидкости очень слабый.
• Струя, подаваемой жидкости, направлена в сторону и не обеспечивает полноценной очистки ветрового стекла.
• Вышел из строя насос, подающий омывающую жидкость или его двигатель.
• Повреждена трубка подачи омывающей жидкости.
• Форсунка имеет механические повреждения.
• Сопло форсунки забито инородным материалом.
• Нарушена регулировка форсунки.

Монтаж масляной форсунки в блок ВАЗ 21213(2123)

Факторы, которые могут вызвать неисправность инжектора (форсунки)

Ваз 2110 как промыть инжектор

• низкое качество топлива;
• сниженная мощность производства бензина;
• несоблюдение норм хранения бензина;
• применение в производстве бензина марганецсодержащих осадков;
• топливная перегрузка форсунки и т.п.

Ваз 2110 как прочистить инжектор

Неисправность инжектора приводит к распылению топлива на цилиндры узким зондом, а это в свою очередь сказывается непосредственным образом на эффективности функционирования цилиндров двигателя. Как результат, бензин мало смешивается с воздухом, а это в свою очередь приводит к:

• работе двигателя на холостых оборотах;
• снижению мощности двигателя;
• появляются провалы в процессе работы двигателя;
• увеличивается расход топлива;
• снижается продолжительность беспрерывного функционирования двигателя;
• срок службы цилиндров уменьшается в разы и т.п.

Примечание. Рекомендовано каждые 30 тысяч километров пробега осуществлять промывания инжектора.

Какие форсунки устанавливают на автомобили ВАЗ 2110–2112

Главное достоинство форсунок автомобилей ВАЗ десятого семейства в том, что они взаимозаменяемы. Существует всего два вида распылителей — производства компаний Bosch и Siemens. И каждый из них, независимо от маркировки и года выпуска, может быть заменён на другой.

Форсунки Bosch традиционно изготавливаются в чёрном корпусе

При подборе существует лишь одно ограничение — по объёму двигателя. Форсунки 1,5 не подходят на моторы 1,6 л.

Форсунка фирсы Siemens имеет синий наконечник

На 8-клапанные и 16-клапанные двигатели могут устанавливаться как форсунки Bosch, так и Siemens любой маркировки.

Таблица: как подобрать форсунки для ВАЗ 2110–2112 по маркировке

Siemens	Bosch
Форсунка DEKA VAZ 6238	0 280 150 996 и 0 280 158 110
Форсунка DEKA VAZ 6393	0 280 158 502
Форсунка DEKA VAZ 20734	0 280 158 017
Форсунка DEKA VAZ 20735	0 280 158 022
Форсунка DEKA VAZ short 20734	280158017
Форсунка DEKA VAZ short 20735	0 280 158 022

Пошаговый порядок работ

1. Сперва снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ – прим.) и патрубок.
2. Потом нужно скинуть давление в топливной системе. Прокладки головки блока цилиндров предназначена для ВАЗ 2110 замена прокладки гбц. Для того, чтоб не страдать, и сделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения. Таким макаром давление сбросится стремительно, а остатки бензина вытекут на тряпку.

Объявление о продаже Kia Spectra 2008

С помощью 2-ух ключей отворачиваем топливопровод.

Колодка питания отсоединена.

Уберите открученные болты в надёжное место.

Чтоб убрать рампу, придётся приложить усилие.

Когда топливная рампа снята, проводим работы по демонтажу определенной форсунки:

1. Снимаем фишку питания с форсунки, за ранее отведя в сторону колодку.

Видео отчет по снятию форсунок

с автомобилей
ВАЗ 2110
— 2112, движок 1.5
16 клапанов
. Замена топливных форсунок. Ремонт инжектора двигателя, инструкции по замене датчиков системы питания ваз 2110, проверка топливной ваз 2112, порядок снятия и установки форсунок своими руками. Замена генератора на калине с кондиционером АКБ, калина 16 клапанов + кондиционер. Так же метод очистки форсун .

Колодки снимаем по очереди.

Замена или чистка?

Для того, чтобы понять, что необходимо сделать с форсункой, поменять её или просто почистить, лучше продиагностировать их на специальном стенде. В таких условиях её можно проверить в работе под различным давлением, а также наглядно увидеть насколько плотно закрывается она, и не «сопливит» ли.

Если какая-либо из форсунок подлежит замене, то покупать новую следует точно с таким же артикулом как была старая. Также во время монтажа очищенных форсунок, следует поменять все уплотнительные кольца, (по 2 штуки на каждой форсунке – прим.).

Установку проводим строго в обратном порядке, аналогичном порядку снятия.

Видео о чистке форсунок

Внимание! Во время работы с форсунками, соблюдайте все меры противопожарной безопасности, так как пары бензина легко воспламеняемы и являются источником высокой пожарной опасности.

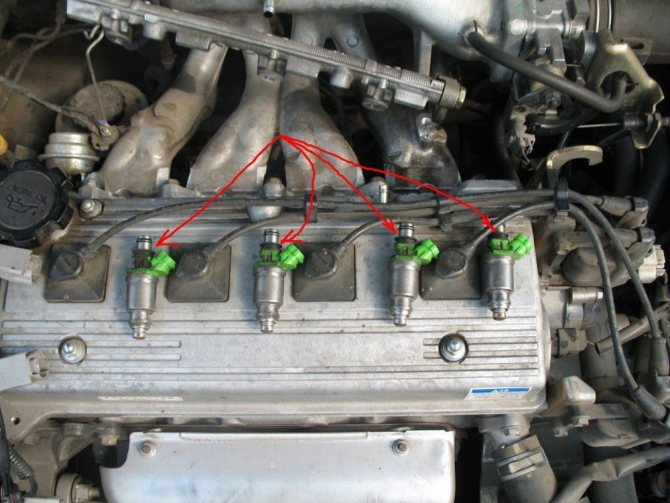

Что такое форсунки?

Форсунка, представляет из себя специальный механический распылитель, расположенный в «голове» двигателя, при помощи которого под высоким давлением и подаётся топливо в цилиндры.

Неисправности форсунок

Среди наиболее частых причин выхода из строя форсунок, может быть следующее:

• Сопло форсунки закоксовалось – в этом случае может наблюдаться повышенный расход топлива, динамика автомобиля уменьшилась, затруднён запуск двигателя при отрицательной температуре окружающей среды. В остальном никаких отличий нет.
• Клапан форсунки закрывается не герметично («сопливит» форсунка – прим.) – тут может наблюдаться повышенный расход топлива, «троение» и повышенная детонация (о проверке датчика детонации тут), нестабильная работа на холостом ходу.
• Зависание клапана – двигатель троит. Для того, чтобы провести его диагностику, на работающем двигателе отключаем колодку питания каждой форсункой по очереди. На нерабочей форсунке никаких изменений в работе двигателя наблюдаться не будет, а на рабочей произойдёт падение оборотов.

Если вы обнаружили на своём автомобиле нерабочую форсунку, либо им требуется чистка, необходимо знать, как правильно демонтировать их. Подробнее об этом Вы уже могли прочитать выше.

Когда пора менять форсунки?

Многие автолюбители уверены, что производить чистку инжектора необходимо только в срок, указанный в руководстве пользователя. Но производитель, указывая пробег, не учел все детали. Как правило, не все мы заливает топливо, отвечающее требованиям европейского стандарта, поэтому страдает система впрыска в автомобиле, точнее – форсунки в инжекторе. Спасти положение поможет замена форсунок. Важно! При демонтаже форсунок бывает необходимость в замене уплотнителей вместе с рампой. А эта процедура долгая и трудная.

Топливная рампа двигателя 21124 (1,6i 16v) — снятие, разборка, сборка и установка

Топливную рампу демонтируем, при необходимости снятия форсунки, а также в других случая при ремонте двигателя.

Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. «Меры безопасности при обслуживании и ремонте системы питания»).

1. Сбрасываем давление топлива в топливопроводе (см. «Топливопровод — сброс давления»).

2. Снимаем впускной трубопровод (см. «Впускной трубопровод двигателя 21124 (1,6i 16V) — снятие и установка, замена уплотнительных колец»).

3. Отсоединяем колодки жгута проводов от форсунок (на фото вид со стороны радиатора).

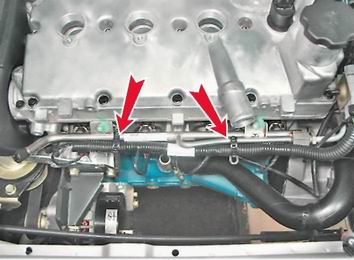

4. Разрезаем два хомута крепления жгута проводов к топливной рампе и отводим жгут в сторону.

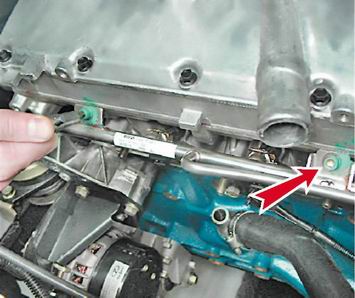

5. Рожковым ключом на 17 мм

отворачиваем штуцер трубки топливопровода от рампы, удерживая шестигранный конец топливной рампы ключом того же размера.

6. Крестовой отверткой отворачиваем винт крепления трубки топливопровода.

7. Отводим конец трубки топливопровода от топливной рампы.

Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.

8. Снимаем с трубки топливопровода уплотнительное резиновое кольцо.

9. Шестигранным ключом на 5 мм

отворачиваем два болта крепления топливной рампы к головке блока цилиндров.

10. Снимаем топливную рампу в сборе с форсунками.

11. Снимаем с топливной рампы фиксатор форсунки.

12. Вынимаем форсунку из рампы.

13. Аналогично снимаем три оставшиеся форсунки.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности.

Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Перед установкой рампы замените нижние кольца форсунок.

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива. Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

• провалы в работе мотора;
• увеличенное потребление горючего;
• нестабильность холостого хода;
• потеря мощности;
• чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Возникновение проблем в системе

Автомобили марки ВАЗ-2110 используют для своей работы двигатели с установленной . Это значит, что стабильная служба мотора во многом зависит от самого качества топлива. Если применять дешёвое топливо плохого качества, это может существенно ухудшить работу и ослабить мощность всего силового агрегата. В отдельных случаях это даже может стать причиной серьёзной поломки.

Как известно, при наблюдении ошибок в работе моторной системы внутрь деталей могут проникать различные примеси. Это в особенности касается частиц ржавчины или грязи, которые при обычных условиях должен задерживать . Они засоряют форсунки, ухудшая работу всей системы. В таких случаях приходит полностью разбирать топливную систему, так как проверить форсунки на ВАЗ-2110 — это обязательное обслуживание машины.

Среди основных признаков, которые свидетельствуют о проблеме с деталью, можно выделить: увеличенный расход топлива, нарушение плавной работы — , а также холостые запуски двигателя. Иногда может сломаться система впрыскивания, отчего топливо начинает литься, а это сильно вредит оборудованию, поэтому нужно знать, как снять форсунки и почистить их.

Снять элементы

Перед тем как приступить к ремонтным работам при обнаружении проблем, нужно знать, как снять форсунки на ВАЗ-2110 и промыть их

В первую очередь важно проделывать все процедуры при выключенном моторе, дождавшись, когда его элементы остынут. После этого следуют шаги:

1. Бензонасос должен быть обязательно обесточен, от него также нужно отключить все провода.
2. Потребуется сбросить давление внутри мотора. Для этого его нужно завести, чтобы он работал до тех пор, пока не «отработается» всё топливо. Это будет заметно, когда двигатель уже перестанет запускаться.
3. После этого можно снимать рампу. Она должна быть отключена от источников питания.
4. Нужно открутить устройство от топливных шлангов, регулятора холостого хода, датчика давления и дроссельной заслонки.
5. Топливная рампа крепится на два болта, которые откручиваются шестигранником.
6. На этом этапе нужно снимать рампу по направлению вверх, так как она установлена к системе достаточно плотно, это касается и того, как снять форсунки.

После того как снять элемент впрыскивания и рампу удалось без повреждений, можно приступать к чистке

Их важно промыть, ведь на поверхности деталей ВАЗ-2110 собирается много грязи

Процесс очистки

Чаще всего в полностью разобранном виде. Иногда встречается способ подачи топлива под большим давлением, чтобы вымыть загрязнения. Но такой метод требует специального оборудования, поэтому не всегда применим. Перед тем как промыть детали на ВАЗ-2110, рабочую поверхность нужно застелить тканью. После этого нужно подключить в единый аппарат элемент впрыскивания, два провода, лампочки на 12 В, баллончик для чистки карбюратора и выключатель.

После этого шланг изделия фиксируют на вход форсунки. Общая длина трубки не должна превышать 30 см. После включения элемента впрыскивания шланг опускается в специальную жидкость для очистки карбюратора. После начала работы нужно следить за замером струи. Она будет постепенно расширяться и сужаться, а когда её положение останется неизменным — очистка завершена.

АЗС в нашей стране огромное количество, но далеко не на всех качество топлива соответствует нормам и потребностям самих автомобилей. Различные загрязнения, примеси в бензине приводят к нарушению качества и эффективности работы двигателя, его элементов. Таких как форсунки. Их можно при необходимости заменить или прочистить своими руками.

Ремонт форсунок ВАЗ 2110–2112

Ремонт форсунок — это выполнение чистки изделия и замены уплотнительных колец. Простые меры по восстановлению работоспособности форсунок способны значительно увеличить мощность автомобиля и облегчить пуск «на холодную». Ремонт форсунок возможен в следующих случаях:

• нет видимых деформаций на корпусе;
• форсунка ещё не выработала свой ресурс;
• автовладелец хочет оптимизировать работу силового агрегата.

Во всех остальных случаях (трещины и деформации, долгий срок службы) рекомендуется заменять форсунки на новые.

Пошаговая инструкция по замене

Проверить состояние датчика можно разными способами, но лучше и точнее это сделать могут специалисты на СТО. Пред проверкой, конечно же, его нужно снять и делается это очень просто и по силам даже начинающему автолюбителю. В случае если вы уверены, что датчик работает неправильно, то заменить его вы также можете самостоятельно.

1. Выключаем зажигание.
2. Поднимаем крышку капота.
3. Находим, где установлен датчик.
4. Если он и то место где он установлен, сильно загрязнено, то обязательно нужно его зачистить ветошью или щеткой.
5. Извлекаем колодку.

Извлечение колодки из разъема Откручиваем болт.

Откручиваем закрепляющий болт Снимаем датчик положения вала.

Вытаскиваем требуемую деталь

Проверяем на повреждения и другие неисправности зубчатый шкив привода генератора. Это очень важно, поскольку в случае его повреждения данные будут передаваться неправильно. Пред установкой нового датчика очищаем место установки. Ставим новый или старый, в случае если вы определили, что он исправен. Закручиваем болт. При этом нужно строго контролировать, чтобы момент не был выше 8-12 Ньютон метров. С помощью щупа, контролируем зазор меж шкивом и сердечником ДПКВ. Он не должен, превышать одного миллиметра. Максимальное отклонение 0,4 мм в сторону увеличения.

Необходимый зазор

Запускаем двигатель. Если он запустится уверенно, а работа силового агрегата ВАЗ 2114 будет устойчивая, то можно констатировать, что работа выполнена правильно.

Как видите, нет ничего сложного и не стоит без крайней необходимости обращаться на станцию технического обслуживания, тратя лишние деньги.
