Доброго дня! Не давно я понял, что с обычными ламами накаливания в подсветке приборки, ночью, ничего толком не видно.
Поэтому заказал на Aliexpress вот такие светодиодные лампы.

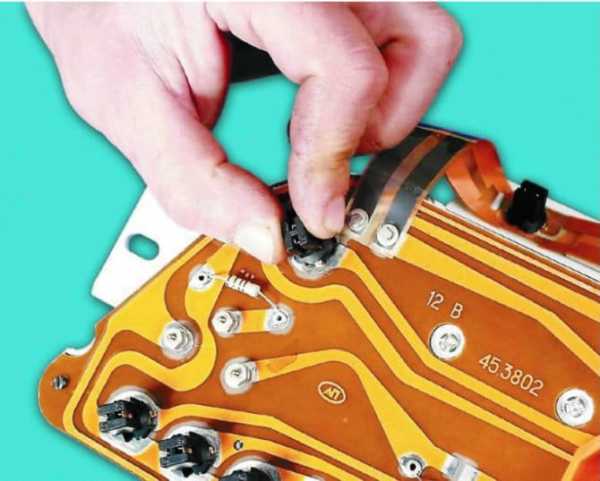

Ну и чего более написать? Всё просто. Снимает слева заглушку, откручиваем один болт, под крестовую отвертку, снимаем пластиковые накладки с рычагов печки и выдергиваем панель приборов. Отключаем провода от выключателя печки. Выдергиваем провода с приборки, там три колодки. Откручиваем тросик спидометра и сброса суточного пробега. Отключаем шланг экономайзера, и снимаем приборку полностью. И производим нужные нам действия, по замене ламп. Не забываем о полярности светодиодных ламп. Вот что получилось. Можно было конечно, снять зеленые рассеиватели, но это уж колхозинг приборки. Чего делать я не хочу.
Не сказать, что святя супер. Но намного лучше, по сравнению с тем, что было. Всех благ!

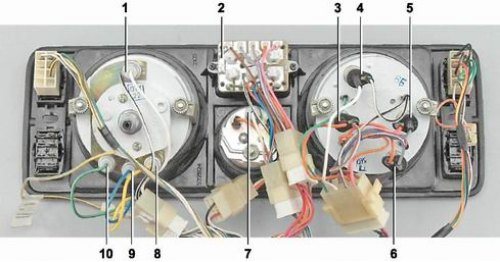

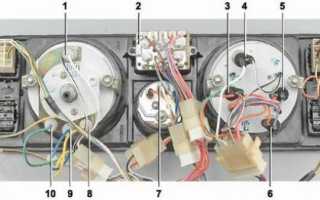

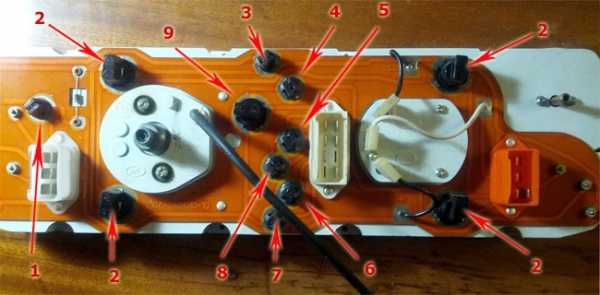

Расположение ламп на щитке приборов:
1 – лампа подсветки спидометра (AMH 12-3-1 (T3W); 2 – блок сигнализаторов (A 12-1,2 (W1,2W); 3 – контрольная лампа заряда аккумуляторной батареи (AMH 12-3-1 (T3W); 4 – лампа подсветки комбинации приборов (AMH 12-3-1 (T3W); 5 – контрольная лампа недостаточного давления масла (AMH 12-3-1 (T3W); 6 – контрольная лампа резерва топлива (AMH 12-3-1 (T3W); 7 – лампа подсветки вольтметра (AMH 12-3-1 (T3W); 8 – контрольная лампа включения наружного освещения (AMH 12-3-1 (T3W); 9 – контрольная лампа включения указателей поворота (AMH 12-3-1 (T3W); 10 – контрольная лампа включения дальнего света (AMH 12-3-1 (T3W)
Панель приборов ВАЗ 2107
Панель приборов предназначена для удобства управления автомобилем, поэтому она должна быть лёгкой в обращении и оперативно обеспечивать водителя всей необходимой информацией. Это прежде всего:
- состояние систем, отвечающих за безопасную езду (тормоза, подушки безопасности и др.);
- характеристики движения (скорость, расход топлива);
- дополнительные сведения (время, температура, остаток бензина и т. д.).
Приборная панель ВАЗ 2107: описание и фото
Штатная приборная панель ВАЗ 2107 довольно лаконична и даёт водителю только самую основную информацию о машине и характеристиках её движения.
Штатная приборная панель ВАЗ 2107 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой
Щиток приборов ВАЗ 2107 включает:
- 7 лампочек-индикаторов;
- 6 стрелочных показателей;
- 2 цифровых показателя.
На панели расположены следующие приборы:
- Вольтметр — индикатор напряжения в бортовой сети автомобиля.
- Спидометр — указатель скорости движения.
- Одометр — счётчик общего пробега автомобиля.
- Тахометр. Указывает частоту вращения коленчатого вала (обороты двигателя).
- Указатель температуры охлаждающей жидкости.
- Эконометр. Помогает подобрать наиболее экономичный по расходу топлива режим работы.
- Блок контрольных ламп:
- включения указателей поворота;
- неисправности системы управления двигателем;
- низкого заряда аккумуляторной батареи;
- включения габаритного света;
- включения дальнего света фар;
- недостаточного давления масла;
- включения стояночного тормоза;
- Суточный счётчик пройденного пути.
- Контрольная лампа резерва топлива.
- Указатель уровня топлива.
Установка приборной панели на ВАЗ 2107 от другого автомобиля
Если возникло желание или необходимость заменить приборную панель «семёрки», есть несколько путей:
- приобрести новую, более современную приборную панель. Это довольно дорогостоящее удовольствие, к примеру, панель «Феррум» с бортовым компьютером стоит около 23 тысяч рублей;
- обновить «приборку», заменив наклейки и стрелки;
- установить щиток приборов от другой машины.
Приняв решение выбрать и установить на ВАЗ 2107 торпеду от другой модели, нужно учесть, что приборная панель каждого автомобиля имеет свою конфигурацию. Для её монтажа придётся дополнительно произвести работы по подгонке размеров и формы.
Приборная панель от другой модели ВАЗ
Наиболее простой заменой будет панель от ВАЗ 2110. Проблем с выполнением работы не отмечается, а выглядит получившийся результат намного интереснее. Не возникнет осложнений и с электропроводкой: провода практически идентичны и подключаются аналогично.
Приборная панель от ВАЗ 2110 выглядит гораздо более современно и представительно
Приборная панель от «Газели»
На «семёрку» можно установить приборную панель от «Газели». Это более сложный вариант, она сильно отличается габаритами и формой. Кроме того, для подключения проводов понадобятся переходники, так как электрические схемы тоже очень разные.
Для установки на «семёрку» приборной панели от «Газели» потребуется серьёзная переделка
Приборная панель от иномарки
Наиболее сложный, но эффектный вариант — установка приборки от других иностранных моделей авто. Здесь необходимо учитывать соответствие приборов «семёрки» и выбранной иномарки. Вероятнее всего, что подобный набор индикаторов приборной панели встретится в моделях, выпускаемых в конце 1980-х — начале 1990-х годов.
Для ВАЗ 2107 необходимо подбирать торпеду с такими же приборами и индикаторами, как на штатной панели
Цифровые показатели
Теперь перейдем к цифровым показателям. Их всего два: общий пробег авто и суточный.
- Общий пробег – расположен под стрелкой спидометра, имеет диапазон значения от 0 до 99 999 км. Показывает количество километров, пройденных за все время. Помогает определить пробег, необходимый для смены масла, и своевременного капремонта;
- Суточный пробег – находится над стрелкой спидометра. Его диапазон – от 0 до 999 км. Помогает рассчитать расход топлива на 100 км, при разных режимах езды.
Вот и всё, мы разобрали, что обозначает каждый датчик и прибор. Настоятельно рекомендуется не игнорировать их, и шанс того, что случится неприятный сюрприз в путешествии, значительно уменьшится.
Подсветка приборной панели ВАЗ играет далеко не последнюю роль при движении автомобиля в темное время суток. Очень трудно найти необходимые органы управления без соответствующего освещения, и это вовсе не роскошь, в отличии от подсветки дисков колес. В этой статье пойдет речь о том, для чего и как менять лампы, предназначенные для подсветки щитка приборов и органов управления различных моделей ВАЗ.
Тюнинг торпеды
Замена лампочек приборной панели ваз 2114
«Семёрка» известна весьма скромным по современным меркам интерьером салона. Поэтому владельцы ВАЗ 2107 различными способами меняют внутреннее устройство авто, стараясь сделать его стильным и эргономичным.
Приборная панель (в просторечии именуемая торпеда или торпедо) — это та часть машины, которую как водитель, так и пассажиры видят чаще всего, поэтому именно ей при осуществлении тюнинга салона авто уделяется наибольшее внимание. Приборная панель автомобиля — это совокупность стрелочных и световых индикаторов, позволяющих водителю следить за техническим состоянием авто, контролировать работоспособность приборов и систем, а также скорость движения
Приборная панель автомобиля — это совокупность стрелочных и световых индикаторов, позволяющих водителю следить за техническим состоянием авто, контролировать работоспособность приборов и систем, а также скорость движения.
Стандартная торпеда «семёрки» выглядит довольно просто и скупо. Кроме того, у неё есть серьёзный недостаток — очень слабая подсветка, из-за чего ночью водителю приходится отвлекаться от дороги, присматриваясь к цифрам. Это крайне небезопасно при езде по трассе на высокой скорости.
Читайте также:
Стандартная торпеда ВАЗ 2107 имеет устаревший дизайн и малое количество функций
Направления усовершенствования торпеды «семёрки» могут быть следующими:
- приобретение тюнингованных элементов и установка их вместо стандартных;
- внедрение дополнительных механизмов и систем (термометр, парктроники, бортовой компьютер и др.);
- самостоятельная установка шкалы приборов, подсветки и т. д. — как «родных», так и с других моделей автомобилей.
Любой вариант тюнинга начинается с демонтажа приборной панели автомобиля.
Перед любыми работами, связанными с электрическими цепями машины, в том числе и снятием торпеды, необходимо обесточить автомобиль, то есть снять с аккумулятора авто минусовую клемму.
После снятия торпеды можно приступить к её переделке. Для этого понадобятся:

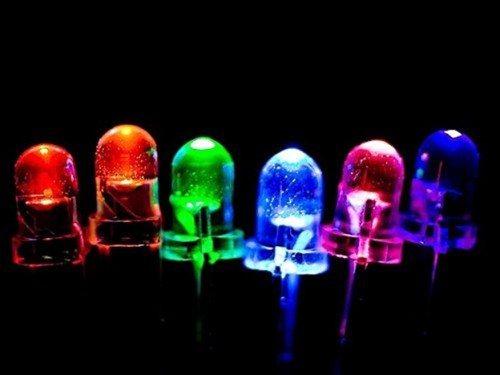

- разноцветные светодиоды (приобретаются в магазинах электрики);
- шкалы приборов (продаются на авторынках в большом ассортименте);
- стрелки (можно выбрать от других автомобилей на авторазборах или в магазинах);
- ручной инструмент.
Тюнинг щитка приборов осуществляется по следующему алгоритму:
Вытащить из торпеды панель приборов.
Очень осторожно демонтировать стрелки, не повредив штифты, на которых они крепятся.
Удалить старые наклейки.
Обезжирить спиртосодержащей жидкостью поверхность, вырезать и установить новые наклейки.
Поставить новые стрелки и установить панель на место.
При замене стрелок нужно учесть главный момент: очень важно правильно установить стрелки. В нулевом положении стрелка спидометра находится между делениями 0 и 20 км/ч
Новый указатель после завершения установки должен занимать такое же положение, иначе показания спидометра будут искажены. Для этого в начале работ нужно отметить на циферблате местонахождение стрелки, а в процессе установки новой — совместить её с меткой.
При замене стрелок важно отметить место, на котором они находятся в нулевом положении, чтобы избежать искажения показаний приборов
Можно усовершенствовать подсветку, установив дополнительные светодиоды.
Приборная панель ВАЗ 2107 после установки светодиодной подсветки становится гораздо ярче стандартной
Задние фонари
Переходим на корму автомобиля. Со стороны багажника есть винты, которые фиксируют защитный кожух.
- Откручиваем их и снимаем пластмассовую крышку фонарей
- Снимаем штекер питания и ослабляем пальцами пластиковые держатели платы. Для замены достаточно ослабить фиксаторы платы, чтобы вынуть ее из корпуса фонаря
- Вынимаем ее из блока задней фары
На печатной плате находятся все лампы. Чтобы их заменить, нужно провернуть на четверть оборота и вытащить из патрона. Меняем перегоревшие. Собираем фонарь в обратной последовательности.
Видео, замена лампочек задних фонарей на Жигули 2105-07:
Инструкция по демонтажу
Инструкция по выбору и замене лампочек в приборной панели лады калина
Для того, чтобы снять приборку, нужно изучить инструкцию по эксплуатации и выполнить последовательность действий:
- Обесточить авто путем отсоединения минусовой клеммы от АКБ.
- С помощью демонтируем колпачки с рычагов управления печкой.
- На следующем этапе нужно открутить крепежную гайку рукоятки обнуления суточного пробега.
- Сняв гайку и шайбу, следует протолкнуть рукоятку за приборную панель.
- С помощью тонкой отвертки нужно снять заглушку, под которой находится саморез, удерживающий щиток приборов. Откручиваем его крестовой отверткой.
- Снятие щитка следует делать аккуратно
- Открутив гайку троса спидометра, отсоединяем трос.
- Далее снимается шланг вакуумного разряжения со штуцера ECON показателя.
- Отсоединив три разъема проводов, можно снимать панель приборов с авто.
- Выполнив необходимые действия по ремонту или тюнингу, собирают панель в обратном порядке. Если не работают приборы, то нужно повторить операцию сборки и разборки.
Замена панели своими руками
Произвести замену приборной панели на ВАЗ-2107 можно следующим образом:
- Отключить проводку авто от минуса АБ.
- Поддеть отверткой и аккуратно снять насадки с ручек управления обогревателем.
- Открутить гайку крепления рукояти сброса счетчика вместе с шайбой, после чего протолкнуть рукоятку в нишу за приборной панелью.
- При помощи тонкой отвертки снять заглушки винтов фиксации панели.
- Открутить крепежные саморезы.
- Осторожно демонтировать приборную панель ВАЗ-2107.

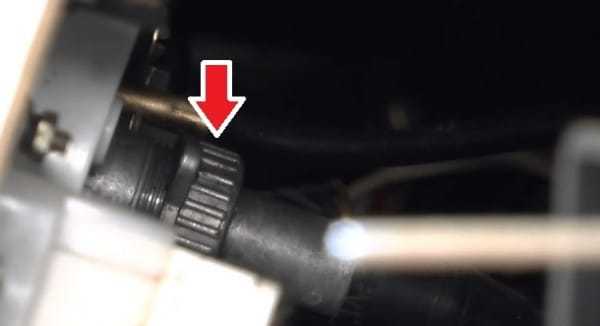

- Гамма-трос отсоединяется после откручивания рифленой гайки привода спидометра.
- Снимается шланг подвода разряжения от эконометрического штуцера.
- Аккуратно убрать колодки трехцветных проводов, собранных в один жгут.
- Теперь панель можно полностью снять с автомобиля.
При необходимости проводят замены ламповых индикаторов, установку светодиодной подсветки либо новой «приборки». Операция по монтажу выполняется в порядке, обратном процессу снятия.
- Оригинальные немецкие автобаферы Power Guard Автобафферы – экономят деньги на ремонт подвески, увеличат дорожный просвет 3 см, быстрая и простая установка…
Официальный сайт {amp}gt;{amp}gt;{amp}gt;
Несмотря на то, что модель ВАЗ 2107 обладает простой внутренней отделкой, при грамотном подходе к модернизации отдельных деталей панели приборов она может выглядеть не хуже аналогов на дорогих иномарках. Простота классического дизайна оставляет большой простор для фантазии, а множество из усовершенствований панели можно сделать и самостоятельно.
Почему светодиодная подсветка предпочтительнее
Тюнинг приборной панели ваз 2107
На данный момент на рынке осветительных приборов существуют самые различные изделия, которые можно применять для освещения любой марки автомобиля.
Производственная подсветка приборной доски
Но в большинстве транспортных средств такое дополнительное освещение отсутствует или является неполноценным. Особенно это ситуация актуальна для старых моделей, которые были изготовлены в те времена, когда о светодиодной подсветке еще не слышали. Выбирая светодиодный тип освещения, автовладельцы руководствуются следующими положительными моментами такой подсветки:
- диоды такого плана имеют небольшие габариты, что позволяет их установить в любом месте приборной доски. При этом они легко массируются;
- простая перепайка светодиодов для различного их соединения между собой. Причем, если совершается перепайка светодиодной ленты, то данная процедура проводится по определенным правилам, которые характерны и для работы с отдельными диодами;
- даже небольшое количество диодов, установленных на панели, могут создать полноценный тип освещения, достаточное для комфортного вождения автомобиля;
данный тип освещения потребляет минимальное количество электроэнергии, что очень важно для автомобиля и его сигнализации, работающего от аккумулятора. При этом монтаж диодов не очень сложный
Здесь нужно только правильно подключить между собой элементы системы освещения. С такой работой своими руками сможет справиться практически любой человек
При этом монтаж диодов не очень сложный. Здесь нужно только правильно подключить между собой элементы системы освещения. С такой работой своими руками сможет справиться практически любой человек.
Общие сведения о тюнинге панели приборов ВАЗ-2107
ВАЗ 2107 является моделью, которая смогла неплохо зарекомендовать себя на отечественных дорогах. По утверждениям специалистов, тюнинг ВАЗ 2107 своими руками «приборки» способен полностью изменить вид авто и несколько улучшить его эксплуатационные возможности. Сегодня для проведения тюнинга есть все необходимые аксессуары и элементы. Благодаря им, свою простую заводскую панель можно превратить в привлекательный и практичный «гаджет» внутри салона.
Тюнинг панели ВАЗ 2021 можно начинать с установки хорошей подсветки. Это позволит не утруждать свое зрение в ночное время. Но об этом немного позже. Помимо этого, усовершенствовать эту деталь автомобиля можно и по-другому.
Здесь главное – включить фантазию и отделать машину таким образом, чтобы она превратилась в оригинальный и неузнаваемый повседневный практичный «элемент» вашей жизни. Можно установить, например, белые шкалы приборов. Они смотрятся весьма нестандартно и по-современному стильно. Их дизайн вы сами выбираете.
Также, для стильного и очень актуального сегодня тюнинга этой марки, прекрасно подойдет монтаж современной, надежной и мощной аудио системы. Выбор сегодня огромный и подобрать необходимый вам вариант очень просто.
Без сомнения, лучше, если есть деньги, доверить проведение тюнинга специалистам, они способны грамотно и быстро выполнить свою работу, но, следует помнить, что за это придется заплатить значительно больше, нежели если бы усовершенствования и доработки вы выполняли сами. Поэтому, запаситесь желанием, терпением и верой в себя и вперед, за работу.
Для чего нужна дополнительная подсветка?
Сегодня тюнинг автомобиля проводят не только снаружи, но и внутри его салона и лучшего места, чем приборная панель не найти. Диоды, встроенные в панель, позволят добиться следующих положительных моментов:
- придать приборной панели новый необычный вид;
- качественно подсветить важные элементы приборной доски;
- сделать дополнительную подсветку салона транспортного средства;
- сделать поездку на машине более комфортной;
- повысить безопасность дорожного движения. Когда панель приборов хорошо освещена, на ней отлично видны все показатели, которые позволяют правильно оценить положение автомобиля на дороге и не нарушать своей ездой правила дорожного движения.
Самым простым способом освещение такого элемента машины, как приборной панели является установка диодов в нее. Здесь можно использовать следующие виды светодиодной продукции:
отдельные диоды. Применяя их в качестве подсветки, можно создать полноценное или декоративное освещение приборной панели. Стоит отметить, что светодиодные могут светиться разными цветами. Поэтому такая светодиодная подсветка может красиво дополнять внешний тюнинг, светясь с ним в одной цветовой гамме;
светодиодная лента. Такая лента очень часто используется в качестве декоративной подсветки не только автомобиля, но и домашних помещений или уличных элементов. Она может быть легко заменена на другую, что позволит изменить надоевшую цветовую гамму на новую. Светодиодная лента имеет самоклеющуюся основу, с помощью которой ее монтаж своими руками осуществляется достаточно легко и довольно быстро.
Расширение функционала
ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:
- датчики освещенности и температуры;
- индикатор расхода горючего на километр;
- ЭБУ;
- телевизор и пр.
Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).
Схемы панели приборов
Схема электрическая работы приборов в комбинации с рабочими элементами
Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:
- указатель наличия моторного масла в двигателе;
- датчик показания температуры охладителя;
- блок монтажный коммутационный;
- датчик топлива;
- комбинации поворотов;
- показатель количества топлива в баке;
- тахометр;
- показатель температуры охладителя;
- выключение зажигания;
- реле зажигания;
Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.
Схема панели приборов автомобиля ВАЗ-2107
Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.
| 1 | Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя |
| 2 | Кнопка подачи звуковой сигнализации |
| 3 | Рычаг управления световой сигнализацией поворотов |
| 4 | Переключатель света фар (дальний, ближний) |
| 5 | Элементы подачи в салон свежего или теплого воздуха |
| 6 | Гидравлическая корректировка положения передних фар |
| 7 | Рычаг, предназначенный для открытия капота |
| 8 | Розетка для питания в 12В |
| 9 | Выключение зажигания |
| 10 | Включение световой аварийной сигнализации |
| 11 | Сцепление |
| 12 | Тормоз |
| 13 | Переключатель отопителя |
| 14 | Кнопка переключения освещения панели приборов |
| 15 | Газ/акселератор |
| 16 | Штатная магнитола |
| 17 | Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла) |
| 18 | Ручной или стояночный тормоз |
| 19 | Лампа, показывающая, что ремни безопасности не пристегнуты |
| 20 | Резерв |
| 21 | Переключатель скоростей передачи |
| 22 | Встроенные механические часы |
| 23 | Прикуриватель с дополнительной розеткой 12В |
| 24 | Лампа, показывающая работу обогрева заднего стекла |
| 25 | Сигнальная лампа, показывающая наличие тормозной жидкости |
| 26 | Встроенная пепельница |
| 27 | Ящик для вещей |
| 28 | Полочка для инструментов и вещей |
| 30 | Подсос или ручной газ |
| 35 | Комбинации приборов |
Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства
Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки
Как снять панель ВАЗ-2107
Снятие «приборки» представленного автомобиля производится в следующей последовательности:
1. Для начала необходимо подготовить автомобиль к выполнению операций (для этого следует просмотреть соответствующей материал под названием «Подготовка машины ваз 2107 к ремонту и техническому обслуживанию»).
2. Потом необходимо отсоединить провод на авто от отрицательного вывода аккумулятора.
3. После этого подеваем отверткой и аккуратно снимаем рукоятки с рычагов управления печкой.
4. Следующий шаг — отворачиваем гайку, которой крепится рукоятка сброса показаний счетчика. Снимаем вместе с шайбой гайку и проталкиваем рукоятку в пространство, которое находится за панелью приборов.
5. Тонкой отверткой аккуратно поддеваем и потом снимаем заглушку самореза, которым крепится панель приборов.
6. С помощью крестовой отвертки отворачиваем саморез крепления.
7. Аккуратно вынимаем «приборку» ВАЗ 2107.
8. Отсоединяем трос после того, как отвинчена накидная рифленая гайка троса привода автомобильного спидометра.
9. После этого, снимаем шланг подвода разрежения со штуцера эконометра.
10. Аккуратно отсоединяем колодки (три цвета) жгутов проводов.
11. Теперь можно снять панель с машины. После этого смело можно выполнять следующие операции:
Заменяем лампы подсветки;
В случае необходимости заменяем контрольные лампы.
Установку «приборки» следует проводить в порядке, противоположном ее снятию.
Замена лампы освещения гнезда прикуривателя
Лампу освещения гнезда прикуривателя заменяем при снятом щитке приборов.
1. Сжав стенки кожуха лампы, отсоединяем его вместе с лампой от корпуса прикуривателя.
2. Вынимаем патрон лампы из кожуха.
3. Нажав и повернув против часовой стрелки, заменяем лампу.
Какие Лампочки В Приборной Панели Ваз 2107
Как исправить подсветку приборной панели панель
на ВАЗ 2107?
Одна из неисправностей, которая напрямую не влияет на работу автомобиля, но доставляет массу проблем водителю. подсветка инструмент Панель ВАЗ 2107 не работает. В течение дня проблема невидима, но в темноте отсутствие освещения затрудняет управление вашим ВАЗ 2107. Из-за этой неисправности невозможно увидеть показания основных приборов: тахометра, спидометра, экономичного индикатора , индикаторы уровня топлива, уровень заряда, температура охлаждающей жидкости.
Причина для подсветки приборная доска ВАЗ 2107 выключен, скорее всего, выход лампы накаливания. Поэтому, чтобы это исправить, вам нужно будет заменить поврежденные светильники новыми. Задача проста, требует минимум инструментов и навыков. Однако, чтобы получить доступ к лампочкам, вам нужно будет снять всю приборную панель. Вооружившись плоской отверткой Phillips, вы можете начать работу, удалив положительный заряд батареи.
Сначала снимите пластиковые ручки с рычагов управления отопителем и демпфера заслонки и выкрутите гайку регулятора возврата счетчика дня, чтобы они не мешали панели приборов ВАЗ 2107.
Затем вам нужно использовать крестовую отвертку, чтобы открутить винт, спрятанный за вилкой рядом с вышеуказанными рычагами. Панель инструментов освобождена, осталось несколько простых шагов, чтобы полностью удалить и продолжить ремонт:
- Снимите гайку троса спидометра;
- Отсоединить шланг от измерителя мощности;
- Отсоедините три электрических разъема.
В этом видео я покажу, как изменить лампочки
впанель
Светодиодные технологии! Болезнь в классике.
замена лампочки ваза приборная панель 2107
Описание
Затем снимите приборную панель ВАЗ. 2107 и начать замену ламп накаливания. Здесь все просто, мы удаляем сгоревшие и устанавливаем новые.
Таким образом, ВАЗ 2107 заменяет подсветку и контрольные лампы. Их расположение показано на следующем рисунке.
Здесь цифра 2 обозначает подсветку приборная доска. Другие лампы контролируются:
- Уровень топлива;
- Указатели поворота;
- Системы управления двигателем;
- Включить фары для парковки;
- Давление моторного масла;
- Активация ручного тормоза;
- Дальний привод;
- Заряд батареи.
Стоит отметить, что многие автомобилисты, дойдя до приборной панели ВАЗ 2107, не беспокоятся о банальном ремонте и регулировке освещения. Для этого установите светодиоды правильного размера вместо обычных лампочек. Благодаря этому обновлению освещение работает более эффективно. Все, что вам нужно сделать, это выбрать правильный резистор (резистор), который идет последовательно со светодиодами. Вы также можете прикрепить стильные весы на своем устройстве вместо скучного стандарта. Еще одна реализация светодиодного освещения заключается в установке осветительных элементов не в обычных местах, а по периметру панели. Этот метод требует значительных материальных затрат, но результат более эффективен.
Сборка панели приборов производится в обратном порядке:
- Подсоедините электрические разъемы, шланги экономайзера, трос спидометра;
- Поместите панель в исходное положение;
- Закрепите его с помощью отвертки и вставьте заглушку на место.
- Установите ручку на место и закрепите ручку, чтобы сбросить счетчик суточного потребления.
В результате работы светильников работа может считаться выполненной.
Post Views: 3
какие лампы нужны и как заменить
Для того чтобы заменить лампы в осветительных приборах своего автомобиля, совсем необязательно обращаться на СТО и платить высококвалифицированному специалисту. Все операции можно сделать самостоятельно с минимальными затратами сил и средств. Сегодня мы поговорим о замене лампочек в приборной панели (ПП) автомобиля ВАЗ 2107.
Расположение ламп на панели приборов ваз 2107
Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.
Схема расположения ламп приборной панели на ВАЗ 2107, где:
- Уровень топлива.
- Подсветка приборов.
- Указатели поворотов включены.
- Неисправность контроллера управления двигателем.
- Наружное освещение включено.
- Аварийное давление масла.
- Стояночный (ручной) тормоз включен.
- Включены фары дальнего света.
- Контрольная лампа заряда аккумуляторной батареи.
Снятие панели приборов и подготовка к замене
Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:
- небольшая плоская отвертка или нож;
- крестовая отвертка.
Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.
Снятие ручек с системы отопления салона семерки
Отворачиваем гайку крепления кнопки сброса суточного счетчика (помечена красной стрелкой), а саму кнопку проталкиваем внутрь щитка.
Демонтаж кнопки сброса суточного счетчика
Теперь нужно отвернуть винт, который находится под заглушкой и крепит декоративную накладку. Заглушку снимаем при помощи плоской отвертки, винт отворачиваем крестовой.
Снятие фиксирующего винта декоративной накладки ПП
После этой операции правая часть панели отодвинется так, что можно будет добраться до гибкого вала управления спидометром.
Освобождение правой части ПП на ВАЗ 2107
Снимается вал голыми руками: просто отворачиваем фиксирующую его гайку.
Снятие привода спидометра
Теперь сними приборную панель с фиксатора, который крепит ее левую сторону, и слегка выдвини, чтобы добраться до шланга разряжения, подключенного к эконометру. Снимается он тоже голыми руками, но будь осторожен и не порви его.
Снятие шланга разряжения с эконометра на ПП
Осталось отключить три разъема питания приборной панели и три провода на переключателе печки ВАЗ 2107. Перед отключением их желательно пометить, чтобы при сборке панели не перепутать.
Отключение проводов питания от переключателя печки
Снимаем декоративную накладку вместе с ПП и отворачиваем четыре самореза крепления полок (по два на каждой, я пометил их красными стрелками) к декоративной накладке, и панель приборов можно снять.
Снятие ПП с декоративной накладки
Какие нужны лампы
Прежде чем разбирать свой ВАЗ, имеет смысл съездить на нем в ближайший автомагазин и запастись новыми лампочками. Но какие покупать? Судя по первому фото, лампы подсветки и индикации имеют разные размеры. Выбор прост: если сгорели лампы подсветки (на том же фото позиция 2), то тебе понадобятся лампочки АМН 12-3-1 (T3W). Если же индикаторные, то А 12-1,2 (Wl,2).
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Приобрести лампы подсветки для ВАЗа можно как вместе с патронами, так и отдельно. Во втором случае сгоревшую лампочку нужно извлечь из патрона и на ее место установить новую.
Лампа подсветки приборной панели ВАЗ 2107 с патроном в комплекте и без него
Светодиодные лампочки
Если ты устал менять лампочки в ПП своего ВАЗа или просто любитель современного тюнинга, то можешь вместо лампочек накаливания установить светодиодные, поскольку промышленность выпускает и такие, имеющие тот же типоразмер, цоколь, патрон и рабочее напряжение.
Светодиодные лампочки подсветки приборной панели (слева) и индикации для автомобиля ВАЗ 2107
Важно! Лампочку индикации заряда аккумулятора менять на светодиодную нельзя – зарядка АКБ не будет проводиться должным образом.
Замена контрольных ламп и лампочек подсветки
Укладываем приборную панель ВАЗ 2103 на гладкую мягкую поверхность «лицом» вниз и видим лампочки подсветки и индикации (см. самое первое фото). Надеюсь, перед тем как снять приборную панель, ты выяснил, какие лампы сгорели и, пользуясь приведенными выше рекомендациями, приобрел новые нужного типа. Как я уже указывал выше, лампы подсветки могут продаваться как с патронами, готовые к установке, так и без них.
Лампу вместе с патроном легко вынимаем прямо с задней стороны панели приборов ВАЗ 2107 (на фото ПП другой модели ВАЗ)
Если были куплены лампы с патронами, то достаточно просто установить новую взамен сгоревшей и зафиксировать ее поворотом по часовой стрелке. Если лампочка куплена без патрона, то нужно, предварительно вынув из патрона сгоревшую, установить на ее место новую. Снимается лампа с помощью легкого нажатия на нее и поворота против часовой стрелки.
Чтобы вынуть лампочку из патрона, ее нужно прижать и провернуть на 90 градусов
После этого устанавливаем готовый комплект лампочка-патрон на свое место. Осталось поставить ПП на место, не забыв подключить 3 разъема питания, 3 провода переключателя печки, привод спидометра и шланг разряжения.
Как сделать подсветку стрелок своими руками
Если есть желание сделать подсветку ПП интереснее, то можно немного поэкспериментировать. Предлагаю один из вариантов подсветки на ВАЗ 2107, на мой взгляд, наиболее эффектный. Для реализации идеи понадобятся:
- Обычные индикаторные светодиоды желаемого цвета свечения.
- Резисторы (по количеству светодиодов) номиналом 550 Ом.
Для начала нужно разобрать приборную панель, чтобы добраться до лицевой стороны монтажной платы. Подпаиваем к анодам каждого из светодиодов резистор и фиксируем каждую пару по внутреннему периметру панели приборов при помощи клеевого термопистолета или герметика.
Короткими отрезками провода соединяем все катоды светодиодов и отдельно все свободные выводы резисторов. После этого штатные лампочки подсветки снимаем и к токоподводящим контактам любой из них подпаиваем провода – от резисторов к «+» питания, от резисторов – к «-». Схема подключения подсветки будет выглядеть примерно так:
Электрическая схема подключения самодельной подсветки стрелочных приборов для ВАЗ 2107
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Подпаивая провода, необходимо следить за полярностью их включения (+ и -)! Светодиоды — приборы полярные. В противном случае «гирлянда» светодиодов сразу же выйдет из строя.
Чем больше светодиодов используется, тем ярче и равномернее будет подсветка шкал приборов.
Теперь ты знаешь, как заменить лампочки подсветки и индикации в приборной панели машины ВАЗ 2107 и, надеюсь, легко справишься с этой проблемой самостоятельно.
lampaexpert.ru
Какие Лампочки В Приборной Панели Ваз 2107
Как исправить подсветку приборной панели панель
на ВАЗ 2107?
Одна из неисправностей, которая напрямую не влияет на работу автомобиля, но доставляет массу проблем водителю. подсветка инструмент Панель ВАЗ 2107 не работает. В течение дня проблема невидима, но в темноте отсутствие освещения затрудняет управление вашим ВАЗ 2107. Из-за этой неисправности невозможно увидеть показания основных приборов: тахометра, спидометра, экономичного индикатора , индикаторы уровня топлива, уровень заряда, температура охлаждающей жидкости.
Причина для подсветки приборная доска ВАЗ 2107 выключен, скорее всего, выход лампы накаливания. Поэтому, чтобы это исправить, вам нужно будет заменить поврежденные светильники новыми. Задача проста, требует минимум инструментов и навыков. Однако, чтобы получить доступ к лампочкам, вам нужно будет снять всю приборную панель. Вооружившись плоской отверткой Phillips, вы можете начать работу, удалив положительный заряд батареи.
Сначала снимите пластиковые ручки с рычагов управления отопителем и демпфера заслонки и выкрутите гайку регулятора возврата счетчика дня, чтобы они не мешали панели приборов ВАЗ 2107.
Затем вам нужно использовать крестовую отвертку, чтобы открутить винт, спрятанный за вилкой рядом с вышеуказанными рычагами. Панель инструментов освобождена, осталось несколько простых шагов, чтобы полностью удалить и продолжить ремонт:
- Снимите гайку троса спидометра;
- Отсоединить шланг от измерителя мощности;
- Отсоедините три электрических разъема.
В этом видео я покажу, как изменить лампочки
впанель
Светодиодные технологии! Болезнь в классике.
замена лампочки ваза приборная панель 2107
Описание
Затем снимите приборную панель ВАЗ. 2107 и начать замену ламп накаливания. Здесь все просто, мы удаляем сгоревшие и устанавливаем новые.
Таким образом, ВАЗ 2107 заменяет подсветку и контрольные лампы. Их расположение показано на следующем рисунке.
Здесь цифра 2 обозначает подсветку приборная доска. Другие лампы контролируются:
- Уровень топлива;
- Указатели поворота;
- Системы управления двигателем;
- Включить фары для парковки;
- Давление моторного масла;
- Активация ручного тормоза;
- Дальний привод;
- Заряд батареи.
Стоит отметить, что многие автомобилисты, дойдя до приборной панели ВАЗ 2107, не беспокоятся о банальном ремонте и регулировке освещения. Для этого установите светодиоды правильного размера вместо обычных лампочек. Благодаря этому обновлению освещение работает более эффективно. Все, что вам нужно сделать, это выбрать правильный резистор (резистор), который идет последовательно со светодиодами. Вы также можете прикрепить стильные весы на своем устройстве вместо скучного стандарта. Еще одна реализация светодиодного освещения заключается в установке осветительных элементов не в обычных местах, а по периметру панели. Этот метод требует значительных материальных затрат, но результат более эффективен.
Сборка панели приборов производится в обратном порядке:
- Подсоедините электрические разъемы, шланги экономайзера, трос спидометра;
- Поместите панель в исходное положение;
- Закрепите его с помощью отвертки и вставьте заглушку на место.
- Установите ручку на место и закрепите ручку, чтобы сбросить счетчик суточного потребления.
В результате работы светильников работа может считаться выполненной.
Post Views: 3
Какие выбрать
Чтобы поставить новые лампочки вместо вышедших из строя, придется снять панель приборов, что скорее не так сложно, как хлопотно
По этой причине важно выбрать качественную замену, что позволит владельцам ВАЗ реже сталкиваться с данной проблемой
В большинстве случаев автолюбители устанавливают классические лампы с ниткой накаливания, но они служат мало. По сути, их единственным достоинством остается условная дешевизна. Причем приборная панель освещается ими намного хуже, чем светодиодами. Последние потребляют примерно в 9 раз меньше электричества и работают по многу лет.
Какого бы типа лампы вы ни решили покупать, в обоих случаях для подсветки выбираются те, что имеют маркировку АМН 12-3-1. Когда же речь идет об индикаторах, то нужны А 12-1,2. Все они делаются под патрон T3W.
Обратите внимание, если вы взяли светодиод, то при установке его на сигнал заряда аккумулятора придется добавить последовательно в цепь и резистор, уравнивающий потребление им энергии с обычной лампой накаливания. В противном случае могут возникнуть сложности с правильностью работы индикатора
Далее расскажем о самом процессе замены.
Схема панели приборов ВАЗ-2107
Панель приборов – это важная составляющая каждого автомобиля, и модель 2107 не является исключением. Для визуального восприятия лучше посмотреть, как выглядит схема ВАЗ 2107 «приборки».
1 — автомобильный вольтметр;
2 — сигнализатор скорости движения или, проще говоря, спидометр;
3 -счетчик машинного пройденного пути — одометр;
4 — тахометр. Он показывает частоту, с которой вращается коленчатый вал. Желтая зона на шкале обозначает, что двигатель работает на высоких оборотах; красная зона показывает недопустимые режимы. 6000 об/мин — максимально допустимые обороты.
5 — указатель температурного состояния охлаждающей жидкости. Зеленая зона — это нормальная температура охлаждающей жидкости. О перегреве двигателя сигнализирует красная зона. Автомобиль запрещается эксплуатировать при температуре охлаждающей жидкости, которая составляет показатель свыше 118 °С;
6 — эконометр. Данный указатель помогает выбрать из всех режимов наиболее экономичный для работы мотора (стрелка прибора должна находится в зеленой зоне его шкалы).
7 — блок (КЛ) контрольных ламп автомобиля ВАЗ 2107:
Включения поворотных указателей (при включении левого или правого поворота загорается мигающим зеленым светом);
Неисправности механизма управления двигателем (используется на автомобиле с инжекторным силовым агрегатом. Лампа светиться оранжевым светом, если включено зажигание. Когда запускается двигатель, она гаснет). При неисправностях в системе, лампа мигает или же постоянно горит. В такой ситуации использовать автомобиль не запрещается, система просто перейдет на резервный режим работы;
Лампа заряда АКБ. Во время включения зажигания лампа на панели приборов приобретает красный свет и гаснет, когда происходит запуск двигателя. Если лампа продолжает гореть, значит отсутствует заряд батареи. Причин может быть несколько: недостаточное натянут ремень привода генератора, цепь контрольной лампы или генератора неисправна. Если и дальше эксплуатировать автомобиль, то это может привести к тому, что аккумулятор полностью разрядится и остановится двигатель. Также может возникнуть пожар;
Сигнализатор включения габаритного света (загорается зеленым, если включены габаритные огни);
Индикатор включения дальнего света осветительных приборов автомобиля (лампа загорается синим светом, если включить дальний свет фар);
Недостаточно давления масла. Когда включается зажигание, лампа давления масла начинает светиться красным светом и сразу же гаснет, когда мотор запускается. Если лампа продолжает гореть, значит присутствует низкое давление масла. Чтобы избежать выхода из строя силового агрегата, его нужно заглушить и попробовать устранить причину неисправности;
Включен стояночный тормоз (лампа загорается ярким красным светом, если включается зажигание и поднят рычаг стояночного тормоза).
8 -показатель пути, который пройден за сутки;
9 -(КЛ) резерва топлива. Желтый свет загорается, если в топливном баке остается менее 6-4 литров топлива;
10 — показатель уровня топлива;
Контрольные лампы
Блок контрольных ламп приборной панели которой рассмотрим ниже, включает в себя следующие указатели и датчики:
- Активацию поворотных указателей, о чем свидетельствует мигающий индикатор зеленого цвета.
- Контрольную лампу заряда аккумуляторов. Во время запуска мотора сигнализатор загорается красным колером и гаснет. При продолжении свечения необходимо проверить заряд АБ. Среди основных причин неисправности: слабое натяжение ремня ГРМ, неисправность цепи или генератора.
- Датчик включения габаритных огней.
- Сигнализатор активации дальнего света (в активном режиме он горит синим колером).
- Контроллер уровня давления масла. О недостаточном показателе свидетельствует красная постоянно светящаяся лампа.
- Индикатор неисправности механизма управления силовым агрегатом. Датчик в нормальном режиме горит оранжевым цветом, после запуска тухнет. Мигающая или стабильно горящая лампа говорит о неисправностях в системе. Данная функция используется на приборной панели ВАЗ-2107 (инжектор).
- Включение стояночного тормоза – датчик горит красным цветом.
- Также имеются сигнализаторы пройденного пути, резерва горючего, уровня топлива.
Элементы панели ВАЗ 2107 и их назначение
Опытные водители в полной мере пользуются информацией, которая отражается на индикаторах приборки. Следует знать, какие лампочки сигнализируют об аварийной ситуации.
- Если загорелась аварийная лампочка аккумуляторной батареи, то сначала следует проверить клеммы на батарее, а затем генератор.
- При горении лампочки давления масла желательно прекратить движение и проверить уровень масла. Если он недостаточный, долить необходимое количество.
- При горении лампочки тормозной жидкости следует остановиться и проверить уровень тормозной жидкости. Если необходимо, нужно долить жидкость.
- Датчик уровня топлива сигнализирует о том, когда в бензобаке осталось меньше 5 литров бензина.
- В красной зоне расположен датчик температуры охлаждающей жидкости. Если закипит двигатель, нужно остановиться и проверить уровень охлаждающей жидкости.
Для чего необходимо менять лампы в подсветке?
При движении в условиях, когда на улице стоит ночь, свет фар, отраженный от земли, имеет малое слепящее действие на водителя, который не видит показаний, снимаемых с многих приборов автомобиля. Таковыми могут являться: спидометр, тахометр, указатели уровня топлива или охлаждающей жидкости и т п. Кроме того, невидимыми становятся различные кнопки на панели приборов и рычаги, предназначенные для управления воздушной заслонкой отопителя.
Попытки найти все эти приборы и использовать их в темноте может стать вполне опасной затеей. Это связано с тем, что водитель отвлекается на очень длительное время, чтоб найти ту или иную кнопку, или определить, например, такой параметр, как скорость.
Неисправность ламп, а равно, как и их отсутствие, нарушает общее освещение приборной панели и усложняет процессы по управлению автомобилем ночью
Именно поэтому, важно своевременно менять перегоревшие лампы и следить за их состоянием. Постараемся разобраться, как происходит замена ламп подсветки на различных автомобилях ВАЗ
Повторители поворотов
Корпус боковых поворотников фиксируется в крыльях автомобиля пластиковыми фиксаторами. Работают по принципу: вставил и защелкнул. Есть два варианта замены лампы в повторителях: через арку крыла или с демонтажем пластикового корпуса. В последнем случае есть шанс, что этот корпус уже не будет надежно фиксироваться в крыле по причине поломки пластмассовых фиксаторов.
Рассмотрим второй вариант
Поддеваем корпус повторителя пластиковым плоским предметом, можно отверткой, но, используя тряпку или другую подкладку, чтобы не повредить ЛКП крыла. Корпус опоясан резиновой «юбкой», поэтому можно на нее слегка надавить твердым инструментом и поддеть его, он должен выскочить из металла кузова автомобиля.
Из корпуса поворотника извлекаем прорезиненный патрон. В нем используется, в зависимости от модификации, лампы типа T4W или W1,2W. Последний тип извлекается из патрона поворотом на 90 градусов, чтобы контакты вышли из фиксаторов, второй – усилием руки вынимается из гнезда, так как она не имеет цоколя.
Первый вариант через арку
Делаем все то же самое, только не вытаскиваем корпус повторителя из крыла. Он остается на месте, что гарантирует целостность его фиксаторов. В этом случае есть тоже нюансы:
Чтобы подобраться к нему, нужно снимать подкрылок. В некоторых случаях, когда туда много лет никто не лазил, выкрутить винты будет проблематично.
Если нет защиты, значит там столько грязи, что добраться будет еще труднее.
Залазим под крыло, находим патрон и вытаскиваем его вместе с лампой. И делаем все, как во втором случае. Сборка производится в обратной последовательности.
Важно! Когда будите «запихивать» патрон в корпус повторителя, его нужно придерживать с наружной стороны, упереться в него пальцем, чтобы не выдавить наружу. Если это произойдет, что можно сломать пластиковые фиксаторы и придется покупать новый.
