В машине не бывает главных и второстепенных узлов и агрегатов, но от выхода из строя некоторых из них напрямую зависит наше здоровье и безопасность. Поэтому стабильная работа системы тормозов, ее постоянная диагностика, регулировка и своевременный ремонт устройств, из которых она состоит, должны стать приоритетом. Даже при малейшем подозрении, что течет рабочий или главный тормозной цилиндр нужно не откладывать ремонт и регулировку, а заняться ими сразу.

Для выполнения диагностики, ремонта или замены неисправных частей своими руками, нужно разобраться в схеме работы всей системы тормозов, каковы признаки возможных поломок и как произвести ремонт главного тормозного цилиндра.

Принцип действия системы тормозов

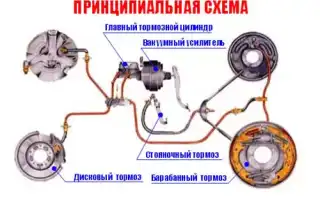

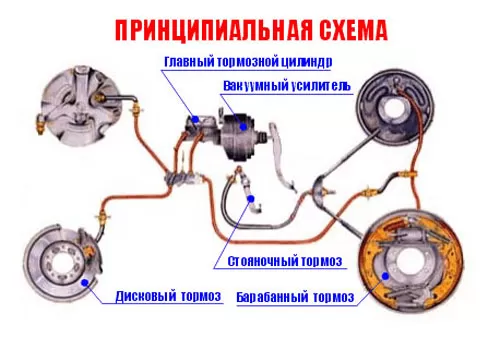

Схема работы гидропривода этой системы проста: нажатая педаль, которая воздействует на вакуумный усилитель (если он предусмотрен), или напрямую на главный тормозной цилиндр, последний, создавая давление на гидравлическую жидкость, через патрубки посылает ее к рабочим вальцам, разжимающим тормозные колодки.

Отсюда вытекает, что основным узлом в этой схеме считается главный цилиндр, для понимания как своими руками выполнить ремонт главного тормозного цилиндра нужно изучить все его составляющие.

https://youtube.com/watch?v=BRXZ1p75364

Ремонт главного тормозного цилиндра.

Задний цилиндр конструкция

Замена заднего тормозного цилиндра ваз 2109

В свою очередь цилиндр состоит из:

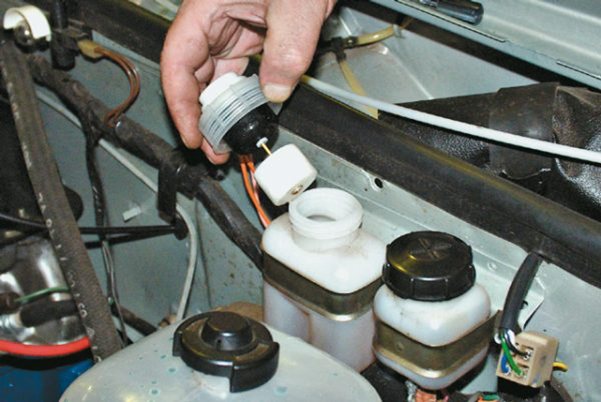

• Бачка тормозной жидкости. Специальный датчик регулирует уровень жидкости;

Примечание: резервуар для тормозной жидкости не обязательно должен быть установлен собственно на данном цилиндре. Его можно установить и в другом месте, если оно более удобное. Важно, чтобы он был связан с полостью цилиндра посредством трубок.

• Корпуса, в котором сосредоточены поршни и возвратные пружины;
• Возвратных пружин, позволяющих вернуться поршням в исходное положение после нажимания на тормоз;

Замена заднего тормозного цилиндра на ваз 2109

• Уплотнительных манжет, которые создают правильное давление в резервуаре;
• Поршней с толкателями;
• Датчика перепада давления.

Примечание: с его помощью водитель узнает о потере герметичности в одном из контуров.

Как все работает

Замена задних тормозных цилиндров ваз 2109

Как правило, в нормальном состоянии и при оптимальных условиях среды цилиндр работает так:

• Чтобы замедлить скорость, водителю необходимо нажать на тормоз. После этого усилие передается по штоку к поршню. Этот шток продвигается вперед, способствуя перекрытию компенсационного отверстия. Таким образом, начинается увеличение давления тормозной жидкости.

Примечание: то же самое происходит и в переднем цилиндре, что способствует быстрому торможению машины.

• После того, как автомобиль был остановлен, водитель перестает нажимать на педаль. В результате этого поршни возвращаются в исходные позиции. Кроме того поршни начинают действовать сообща вместе с резервуаром. Это способствует тому, что давление во втором выравнивается и становится сходным с атмосферным. Помимо этого колеса также возвращаются в свое первоначальное положение.

Это интересно: Ремонт и замена бензобака на ВАЗ 2108/09/14/15: как сделать быстро, чётко и своими руками

Устройство главного тормозного цилиндра

Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:

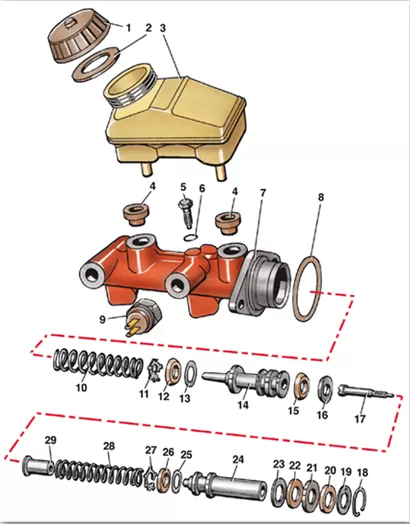

1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.

Разборка главного цилиндра

Чтобы ослабить и выкрутить тормозной шланг, используйте соответствующий ключ. Для этого типа соединений, так называемые проточных винтов, которые следует использовать только один раз. Отсюда совет, что запчасти, необходимые для ремонта тормозов, покупайте заранее в нужном магазине. Не забудьте включить в список покупок и соответствующие прокладки.

1. Откройте емкость с тормозной жидкостью, затем вылейте жидкость.

2. Отсоедините кабельные соединения, открутите ручку тормоза (сзади: отсоедините рычаг ножного тормоза), отсоедините датчик стоп-сигнала (сзади: снимите пружину с выключателя стоп-сигнала).

3. Осторожно открутите главный цилиндр от рулевого колеса (сзади: открутите комплект с подставкой для ног).

4. Крепко возьмитесь за насос ручного тормоза. 4.1. Аккуратно снимите резиновый пылезащитный чехол. 4.2. Снимите предохранительное кольцо с помощью специальных плоскогубцев, одновременно нажимая на поршень насоса большим пальцем.

5. Медленно понизьте давление большого пальца, затем снимите поршень и пружину.

Признаки, указывающие на неисправность

Основные признаки неудовлетворительной работы тормозов могут вызывать все составляющие в этой схеме: задний или передний контуры с патрубками, неисправности главного тормозного цилиндра или плохая регулировка педали:

• Нестандартное поведение авто при торможении или «мягкая» педаль тормоза, свидетельствуют о том, что требуется регулировка педали или в систему попал воздух и нужно ее прокачать.
• Загорается соответствующая индикаторная лампочка, возможен износ колодок или требуется прокачка всей системы.

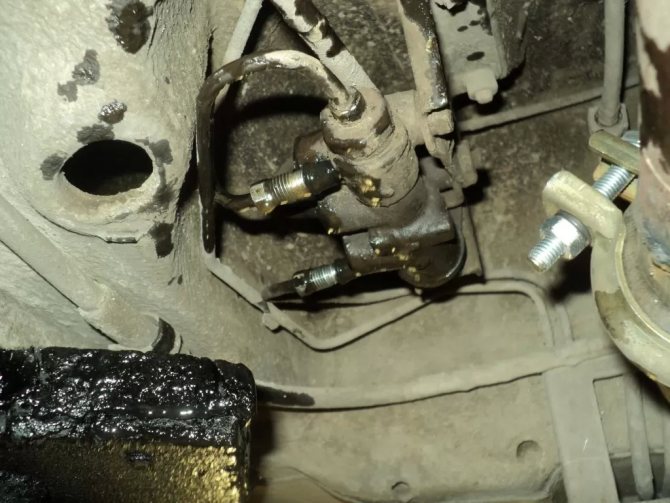

• Под днищем наблюдаются пятна и при визуальном осмотре видны места подтеков. Где-то штуцер патрубка пропускает гидравлическую жидкость, или износились манжеты.

• При проверке давления в контурах, оно не совпадает с контрольными цифрами – нестабильно работает главный вальц, а именно штуцер неравномерно перепускает жидкость или она течет в одном из них. Причиной также может быть плохое качество гидравлической жидкости, замена и прокачка в этом случае, возможно, поможет.

При обнаружении некоторых из этих признаков не нужно делать поспешных выводов, что требуется замена главного тормозного цилиндра, возможно, прокачка системы сможет помочь, но даже если и это не дало результатов, не спешите менять, возможно, его можно отремонтировать. В продаже всегда можно найти запчасти в виде ремкомплекта главного тормозного цилиндра, в который могут входить: штуцер, поршни, манжеты, пружины, стопорные кольца и прочее.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.

Надежнее всего второй вариант.

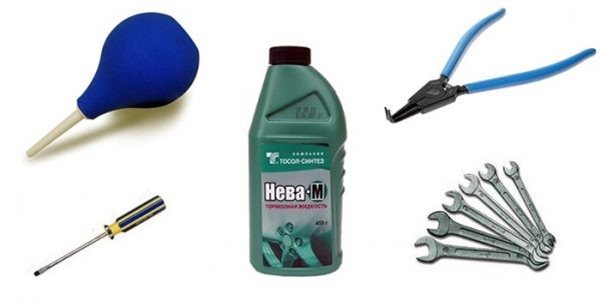

Для проведения работ необходимо подготовить:

• набор ключей;
• спецключ для выкручивания тормозных трубок;
• отвертка;
• груша или шприц;
• узкогубцы;
• пластиковый бутыль для жидкости;
• ветошь;
• репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Что нужно, чтоб заменить ремкомплект главного тормозного цилиндра

1. Слить тормозную жидкость.
2. Поддеть отверткой зажимы и отсоединить патрубки.
3. Выкрутить шпильки.
4. Демонтировать устройство.
5. Разобрать цилиндр. Ключом на 13 сбоку открутить болт. Выкручивать следует аккуратно, так как там есть пружина.
6. Открутить болты соединения поршней.
7. Снять пыльник.
8. Разложить все детали и осмотреть. Не должно быть механические или коррозионные повреждения.

Это интересно: Термостат охлаждающей жидкости Daewoo Matiz — как произвести замену?

Как снять главный тормозной цилиндр

Технология демонтажа ГТЦ на любом автомобиле одинакова. Сначала шприцем откачивают тормозную жидкость из бачка (бачок можно снимать как на машине, так и после демонтажа ГТЦ). Затем с помощью специального ключа откручивают наконечники тормозных трубок (желательно сразу же надеть на них резиновые колпачки). После этого откручивают гайки крепления ГТЦ к ВУТ и снимают цилиндр.

После разборки и осмотра, следует приступить к установке нового ремкомплекта и сборке

1. Сначала установить на свои посадочные места пружины. Не путать стороны пружин и не забыть про стопорные кольца.
2. Установить поршни в цилиндр и закрепить болтами. Поршни при установке должны заходить плавно. Новые резиновые кольца на поршнях должны быть строго по центру, перекосов быть не должно.
3. Далее надо закрутить винтовую пробку и установить сальники.

После замены ремкомплекта и сборки устройства, надо прокачать тормоза, чтобы выгнать воздух из системы. Прокачка сцепления аналогична прокачке тормозов.

Установка и прокачка ГТЦ

Установку выполняйте также, как демонтаж, только в обратной последовательности. После того как затянули наконечники трубок, заливайте тормозную жидкость. Теперь необходимо прокачать главный тормозной цилиндр. Попросите помощника 4 раза плавно и до упора нажать на педаль тормоза, затем нажать еще раз и не отпускать. Ослабьте задний правый наконечник тормозной трубки, чтобы из-под него потекла тормозная жидкость. После того, как жидкость и воздух перестанут выходить, затяните наконечник и разрешите помощнику отпустить педаль тормоза. Повторите эту процедуру 3 – 4 раза для каждой трубки.

В половине случаев такой подход позволяет избежать полной прокачки тормозов. После прокачки педаль тормоза должна быть очень тугой. Заведите двигатель, и несколько раз нажмите педаль тормоза. Если она легко продавливается больше, чем на 1/6 часть хода, необходима полная прокачка тормозов. Выезжайте на любой прямой участок, где можно без помех разгоняться и тормозить. Разгонитесь до 5 – 10 километров в час и нажмите на тормоз, чтобы убедиться, что тормоза работают. Если все нормально, разгонитесь до 30 километров в час, затем резко и сильно нажмите на педаль тормоза. Если машина будет тормозить быстро и без увода в стороны, вы все сделали правильно. Если автомобиль повело в сторону, необходима полная прокачка тормозов.

Как правильно прокачать тормозные контуры

При выполнении ремонта и замены элементов тормозной системы есть вероятность попадания в нее воздуха, что приведет к образованию воздушных пробок. Их присутствие снижает эффективность работы тормозов. Поэтому необходимо прокачать тормозные контуры согласно инструкции. Прокачку начинают с правого заднего колеса. Процесс состоит из следующих шагов:

• Автомобиль устанавливаем на подъемное приспособление.
• Проверяем уровень ТЖ в бачке, она должна находиться на максимальном уровне. При необходимости доливаем.



• Прокачку выполняют вдвоем. Один человек садится на место водителя, а второй спускается под машину, надевает на штуцер рабочего цилиндра один конец прозрачной трубки. Второй опускает в бутылку, в которой налито небольшое количеством ТЖ.
• Человек в салоне нажимает несколько раз на педаль тормоза и оставляет ее отжатой. С каждым нажатием педаль движется тяжелее.
• Помощник внизу откручивает штуцер пока из трубки не польется жидкость с пузырьками. Когда жидкость перестанет вытекать, штуцер закручивают обратно.
• Затем снова нажимаем несколько раз педаль, откручиваем штуцер и ждем пока вытечет жидкость с воздухом. Процедура повторяется до момента, когда из трубки потечет ТЖ без воздушных пузырьков.

Это интересно: Регулировка фар Лада Калина своими руками, а также как снять для замены или ремонта

Далее поочередно прокачиваются остальные колеса в таком порядке: левое заднее, правое переднее и левое переднее. Для доступа к штуцерам передних колес необходимо демонтировать колеса.

Во время работ нужно все время контролировать уровень ТЖ в расширителе и доливать при необходимости до максимума, чтобы исключить попадание воздуха в тормозную систему. После ремонта проверяем работу тормозов. Для этого выбираем дорогу, где почти нет движения.

Система тормозов ВАЗ 2107 имеет простую конструкцию, это дает возможность самостоятельного ремонта ГТЦ. Таким образом, водитель получит опыт авторемонтных работ и сэкономит деньги на посещении СТО.

ПРАВИЛЬНАЯ ПРОКАЧКА тормозов ВАЗ классика (LADA 2101-07)

Прокачка тормозной системы на классике.

Ремонт главного цилиндра

После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки прост:

• предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
• отверткой снимаем стопорное кольцо;
• аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

Контрольно-измерительные элементы

1. Ни поршень, ни отверстие в корпусе насоса, в котором они работают, не должны иметь царапин, следов ржавчины или других повреждений. Если они есть, поршень необходимо заменить. Помните! В случае малейшего сомнения относительно безупречного состояния поверхности поршней, замените их новыми с уплотнительными кольцами.

2. Загрязнения, которые не поддаются чистке, очистите, например, с помощью WD-40. Подождите, пока препарат не впитается, а затем протрите грубой тканью. Ни в коем случае не протирайте поршень или насос внутри наждачной бумагой!

3. Внимательно посмотрите на поршневое кольцо: его уплотняющая сторона должна быть «острой», то есть не должна быть порезана или треснута.

Помните! Большинство сменных плунжеров уже оснащены новым герметиком, поэтому его нельзя заменять ни при каких обстоятельствах. После установки насоса установите новые поршни в сборе с уплотнительными кольцами и новым защитным кольцом.
