Ваз-21213 остается самым любимым и актуальным автомобилем у водителей, что предпочитают экстремальный тип езды. Будь-то охота в лесной местности или рыбалка, путь к которой проходит по сплошному бездорожью или пескам, если раздаточная коробка в порядке, а состояние автомобиля оптимальное, то можно быть уверенным, что советский «вездеход» не подведет.

Там, где иностранные джипы типа Митсубиси или Ниссана могут сесть на дно, отечественный ВАЗ-21213, пусть с трудом, хрипом и тряской, но выгребет из любой ямы и отделается легким испугом. Связана такая сверхпроходимость не с тем, что отечественные конструкторы более умны или опытны, просто автомобиль производился с учетом «особенностей» наших дорог и заранее были учтены все нюансы. Данную модель автомобиля не относят к классу комфортабельных, но и производилась данная модель не для удобства, а для высокой проходимости.

Автовладелец, который ездит на Ниве, может значительно улучшить свое авто, отцентрируя раздаточную коробку. Если авто находится в очень частой эксплуатации, со временем деталь потребуется заменить.

Главное достоинство представителя отечественного автопрома в том, что раздаточная коробка на нем практически неубиваема. Она может долгое время находиться в эксплуатации и с ней почти ничего не случится. Однако мы знаем, что вечного ничего нет, и со временем ее нужно будет ремонтировать или менять. Так как ВАЗ-21213 – автомобиль неприхотливый, выполнить все необходимые работы на нем можно самостоятельно.

Делать ремонт раздаточного угла на Ниве, можно с несколькими целями. Для лучшей езды автомобиля, ее придется центрировать, если цель другая – снять.

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Рекомендуем: Натяжка ручного тормоза на ВАЗ 2114

Инструментарий

• Гаечный ключ на 13.
• Плоская отвёртка.
• Ключ на 10.

Как снять коробку с автомобиля

1. Машина должна быть установлена на смотровую яму или подъёмник.
2. Рычаги раздатки устанавливают в нейтральное положение.

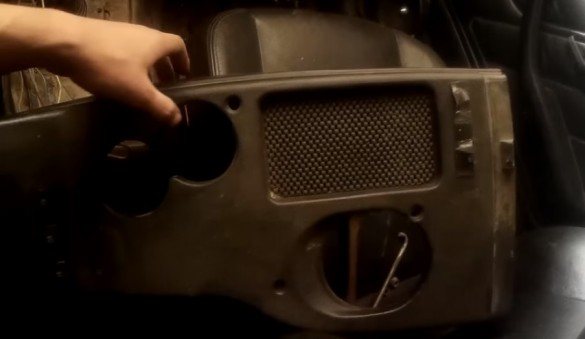

3. Снимается облицовка центрального тоннеля пола.



   Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

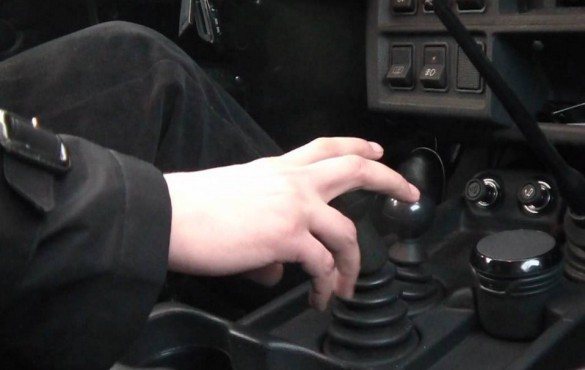

4. Удаляются рукоятки и чехлы рычагов.

   Рукоятки и чехлы всех рычагов аккуратно снимаются

5. Снимается крышка люка рычагов на четырёх винтах.

   Получаем доступ к внутренностям раздатки

6. Отсоединяется привод спидометра от раздаточной коробки.



   Нужно снять с раздатки датчик, подключённый к спидометру

7. Снимаются карданные валы спереди и сзади.

   Карданные валы подходят к раздатке спереди и сзади

8. После отвинчивания нескольких креплений снимается корпус раздатки. Достаточно просто немного толкнуть её вперёд (если смотреть по ходу движения машины — назад) и вниз. Толкаем одной рукой, другой придерживаем.

   При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

1. Правильно установите кронштейны подвески двигателя.
2. Установите раздатку, не затягивая болтов её креплений до конца.
3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
4. Установите опоры раздаточной коробки и зафиксируйте крепления.
5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

1. Включается четвёртая передача, отключается блокировка.



   Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

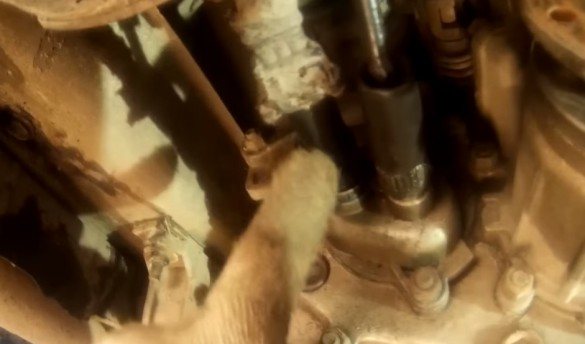

2. Под машиной ослабляются гайки крепления раздатки.

   Для центровки демультипликатора ключом на 15 ослабляем крепления

3. Водитель начинает разгонять мотор, сообщая об этом напарнику, который направляет коробку в нужное положение.

   Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Рекомендуем: Что делать, если не включается вентилятор охлаждения на Ладе Калине?

Устранение предпосылок

Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно. Плюсы такой доработки, следующие:

• Раздатка крепится на жесткое основание подрамника. К кузову крепление производится через подрамник, это позволяет снизить уровень вибрации, передаваемой на кузов;
• Он играет роль своеобразной защиты для картера;
• Также следует упомянуть придание дополнительной жесткости лонжеронам.
• Из недостатков можно упомянуть небольшое снижение клиренса. Хотя, в свете преимуществ, это особой роли не играет.

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали. Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки. Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.

Для крепления следует использовать болты М12

, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.
Заключение
. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

Как отключить передний мост на Ниве (Коротыш и Chevrolet)? 3 способа

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Описание возможных проблем с раздаткой

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

• Не включается передний мост.
• Перегревается раздатка.
• Утечки и повышенный расход масла раздатки.
• Несанкционированное отключение переднего моста.

Замена масла в раздатке Нива 2121

Для обеспечения работоспособности транспортного средства необходимо своевременно производить техническое обслуживание. замена масла входит в обязательный перечень работ по ТО машины. Для смены расходного материала в раздатке Нива 2121 потребуется трансмиссионное масло в объеме 0,8 – 1,5 литров.

Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.

Внимание: При возникновении проблем с переключением передач, посторонних звуков, вибраций и колебаний необходимо проверить состояние, а также количество масла в раздаточной коробке и трансмиссии в целом.

Порядок замены масла в раздатке внедорожника Нива:

• прогреть автомобильные системы и механизмы, для этого нужно завести мотор и проехаться на небольшое расстояние;
• установить машину на эстакаду или над специальной смотровой ямой;
• очистить заливную и сливную пробки раздатки от грязи и пыли;
• подставить под слив емкость для сбора отработанного материала;
• открутить пробки и слить жидкость;
• удалить металлические фрагменты, стружку, осколки и прочие элементы износа;
• завинтить пробку;
• залить в промывочную жидкость (около одного литра);
• запустить мотор;
• прогнать рычаг по передачам раздатки с небольшими задержками;
• выключить двигатель;
• слить промывочный состав;
• заправить раздатку новым маслом;
• проверить уровень масла ;
• при необходимости добавить нужное количество.

Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.

Центровка раздатки Нивы

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца. Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

• один человек садится на место водителя, авто поднимают вместе с ним;
• блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
• необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
• второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
• человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
• в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Рекомендуем: Правила регулировки света фар автомобиля ВАЗ 2114

Важно знать! На Ниве 21213 промежуточным валом используется не кардан, а ШРУС. По этой причине заводские установки могут обойтись без высотной регулировки. Но в том случае, когда динамическая центровка не оправдывает ожидания, можно попытаться подтянуть или опустить раздаточную коробку и повторить центровку.

Основные неполадки демультипликатора

Основная функция демультипликатора имеет свойства делителя коробки передач, он их включает, или выключает скорость передач.

Большинство поломок раздатки носят чисто механический характер (например, срезанный вал между КПП и раздаточной коробки). Провоцируют это невнимательное отношение к уровням ГСМ, износ резинок, неверное расположение (центровка) агрегата, состояние сопредельных узлов. Первым показателем проблем с раздаточной коробкой становится характерный шум и вибрация по корпусу.

Вибрация при движении на Ниве

Первая причина — при скорости движения более 70 км в час, все дело в карданном вале, его надо ставить только оригинальный. Далее замена крестовины на карданном вале, после, надо обязательно вал тащить на стенд и балансировать, иначе вибрация возобновится.

Важно: Сам вал на Ниве служит два года, затем он подлежит замене. Заказывать лучше на заводе изготовителе, это не сложно сделать по интернету.

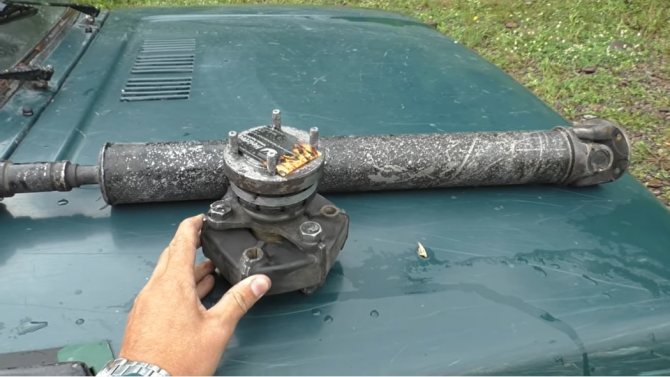

Вторая причина вибрации-это промежуточный вал, он также должен быть оригинальный, иначе быстро быстро выходит из строя. Берем только оригинальный автовазовский с завода, иначе вибрации и поломок не избежать.

Третья причина вибрации — разбивка подшипников флянцев редукторов. Для устранения проблемы, поставить дополнительную опору на редуктор.

Как побороть шум при маневрировании в раздаточной коробке

Можно купить новые ручки на рычаги. Меняем сами, поддевая опору отверткой, вынимаем ось рычага и избавляемся от старых ручек. Снимаем старые пружинки рычагов, ставим новые. Вставляем ось рычага и фиксируем его штопорной гайкой. Теперь при движении с новыми ручками нет характерного шума в салоне. Ручки можно легко поменять самому не выходя из салона.

Обзор установки тихих ручек для раздатки на Ниву, LADA 4×4. Устранение шума раздатки на Ниве.

Тугое переключение рычага блокировки

Этот момент легко решить следующим образом, достаточно при движении повертеть слегка рулем, блокировка сразу включится без проблем.

Также бывают: заклинивание пневмоцилиндра, залипание в нейтральном положении или шток сидит намертво. Сгоревшая шестерня и вилка переключения.

Раздатка на Ниву, признаки поломок:

• проблематичное включение переднего моста;
• перегрев демультипликатора;
• утечка или перерасход масла во время работы раздатки;
• самовыключение переднего моста.

Ремонт раздатки в Ниве 21213 своими руками вполне реален при мелких поломках. Владельцу Шеви Нива будет достаточно базовых навыков автослесаря. Сложнее правильно установить и отцентровать раздаточную коробку Нива. Здесь рекомендуется все же обращаться в автосервис. Схема самого агрегата представлена в документации к автомобилю.

Снятие раздатки Нива

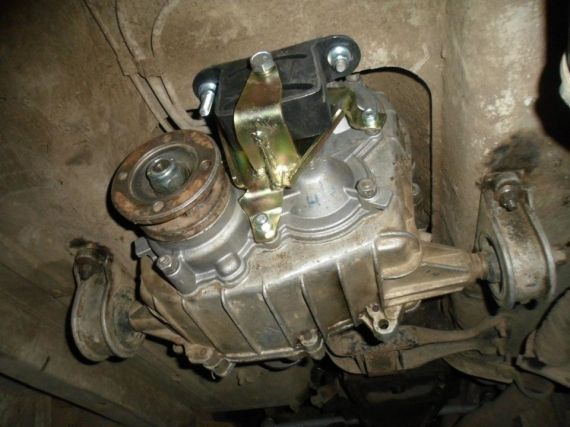

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Как работает трансмиссия нивы

Автомобиль ВАЗ 2121, иначе говоря, «Нива» — поступил в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых машин повышенной проходимости. В истории отечественного автопрома «Нива» стала первой машиной, в конструкции которой применялся полный привод. Рассмотрим подробнее устройство трансмиссии.
Трансмиссия в ряду семейства «Нивы» (2121, 2131) сконструирована таким образом, что полный привод подается на 4 колеса. Также характерным выступает наличие межосевого дифференциала. Трансмиссия включает в себя КП, раздаточный механизм, пару карданных валов, а также оба моста. Характерным отличием модели 2131 является удлиненный кузов.

Трансмиссия Chevrolet Niva(Шевроле Нива). Строение и работа механизмов.(копия видео)

Дальше через карданные валы он уходит к редукторам. Передний редуктор через дифференциал и шарниры равных угловых скоростей передает момент на колеса. Аналогично для задних, так же выступающих ведущими, колес. Именно потому, что крутящий момент распределяются на 4 колеса одновременно, привод получил название полного. Обозначением является следующее – 4WD. Еще один отечественный автомобиль, устроенный по схожему принципу с «Нивой», — УАЗ.

Изучаем проблемы и способы ремонта.

Любому автовладельцу точно не нужно рассказывать – почему вой и гул – это плохо. Вибрация раздатки на Ниве на маленькой скорости – встречается довольно часто. Водитель, конечно, привыкает постепенно ко многим посторонним звукам в машине, но уровень шума достаточно высок, чтобы в поездке с пассажирами невозможно было поддерживать беседу. Из-за чрезмерного шумового загрязнения – поневоле придётся бороться с проблемой.

Источники

[свернуть]

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах. Но прежде чем начать регулировку положения раздатки, следует проверить состояние других деталей ходовой части – возникать вибрация может и по другим причинам:

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Элементы раздатки 2121

Демультипликатор устанавливается только на моделях ВАЗ с 2 ведущими мостами. Располагается – за коробкой передач. На саму раздаточную коробку монтируется карданный вал. Базовые элементы, которые присутствуют во всем моделях демутильтипликаторов советского производства:

• корпус;
• промежуточный и ведущий валы;
• набор подшипников и шестерен;
• сателлиты;
• валы приводов переднего и заднего мостов;
• сальники, фланцы, муфты;
• дифференциал;
• рычаги контроля и управления.

Соединение узла и коробки передач – жесткое, которое осуществляется через муфту и промвал. Раздаточная коробка модели ВАЗ 21214 отличается от классической только присутствием привода скоростного датчика.
