Карбюратор солекс 21053 20 тарировочные данные

Долго думал про карбюратор Солекс
для классики, сравнивал цены,есть ДААЗ 21053-1107010-20 и ПЕКАР К178И.21053-1107010-20,чуть было не купил ПЕКАР,но ДААЗ
неожиданно подешевел
с 3990р до 3790р,а потом и вовсе до 2990р

итак что я знал про карбюраторыдля классики объемом двигателя 1,5-1,6:

1) для класики(2105, 2107, 2104) с объемом движка 1,5-,1,6 предназначен карбюратор типа СОЛЕКС 21053-1107010-20

— без вариантов!(никакой не 083 — словите гемора, словите-словите!)

2) расход с карбюратором СОЛЕКС по сравнению со штатным карбом2107-1107010 будет БОЛЬШЕ!

, машина более приемистая,но за все надо платить — в среднем больше на 0,5 литра на 100км

устанавливал не сам — установили без экономайзера, пока не знаю лучше так или нет

рекомендую

к просмотру на Youtube блогкарбюраторщика из Дмитровограда
Наиля Порошина
— очень интересно!Видеоблог Наиля Порошина (Дмитровоград)

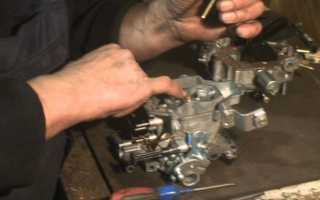

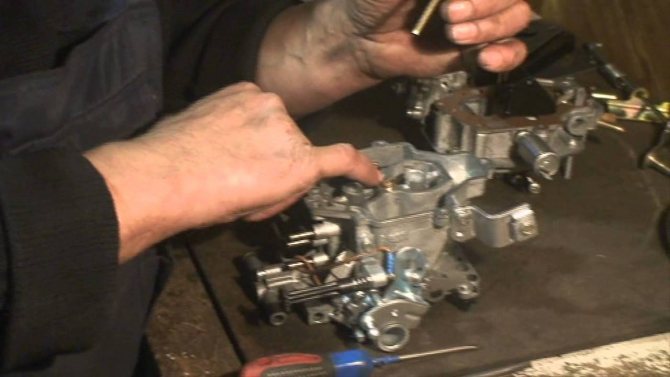

О Карбюраторе 21053-20 (СОЛЕКС)
чтобы Солекс не засирался

(у них такой недостаток) можно установить сеточку и не знать проблем вообще, а также резаный 4й «кулачок от Наиля»

1) машина стала чутка порезвее2) прогревать надо меньше чтобы тронуться с места3) да машина приемистая! (плавность хода при переключении передач)4) вроде даже расход уменьшился, даже без экономайзера — полагаю штатный карб был чутка засран и кушал бензин очень хорошо

и итог: инжекторный двигатель не нужен, Солекс-а 21053-20 хватает за уши

рекомендую к установке!

продолжение истории

•
  Как отрегулировать холостой ход карбюратора

поездил денек, смотрю холостой ход 1000 где то, подкрутил до 750, а на следующий день холостой ход вообще пропал, как только оттормаживась на перекрестке машина встает…подкрутил обратно…но холостые плавают 850-1200, так и езжу (решено — вылетела затычка в коллекторе, заткнул по новой и винтом выставил аккуратно обороты — все гуд)

ПРОШУ ПРОКОММЕНТИРОВАТЬ установку, как надо сделать?

•
  Сравнительный анализ тарировочных данных и параметров карбюраторов солекс 2108-1107010, 21081-1107010, 21083-1107010

Цена вопроса: 3 500 ₽

Смотрите также

Комментарии 68

Поскольку сейчас полные траблы с карбом подумываю о замене на 21053-1107010-20 подскажите поскольку у этого карба с другой стороны привод газа. Возможно ли туда прикрутить сектор 08 поскольку у меня сейчас родной карб 2106 переделан под троссиковый газ.

привет, не подскажу, дано это было

По поводу ЭПХХ. Лучше всего подобрать жиклёр, который устроит по производительности (если штатный вдруг почему-то не устраивает) и никаких откусываний иглы. По подключению — по схеме от коммутатора (если БСЗ) — самый правильный вариант. От катушки либо в аварийном случае (обрыв провода), либо при контактном зажигании. Правильно подключеный ЭПХХ пусть и немного, но тем не менее уменьшает расход. При резком сбрасывании газа — перекрывает канал ХХ и не даёт создавшемуся в задроссельном простренстве разрежению жадно высасывать топливо. Проверено. Регулировка карбюратора: 1.НИКАКИХ флажков №4 нафик не надо, штатный №7 работает прекрасно и правильно. 2. Правильно устанавливаем слоника (потрахавшись возможно пару часиков) 3. Запасаемся жиклёрами разных размеров и подбираем под СВОЙ двигатель оптимальные размеры. Из «тюнинха» реально помогает (в процессе настройки) рассверлить отверстия в верхней части, что бы жиклёры можно было менять не снимая карб. Палочки для Люля Кебаб в помощь для вынимания жиклёров и за несколько минут всё делается. А вообще есть тут товарищ Евгений Травников (WerWolf-DVS), который про Солекс снял офигительнейшую серию видео с теорией, практикой и советами. На Ютубе канал Теория ДВС. После просмотров этих видео вопросов по солексу уже в принципе не возникает.

Я на своей с заменой «Вебера» на «Солекс» заодно поставил тросиковый газ. Кто-то считает это лишним, но мне он больше понравился, чем старые неадекватные тяги.

Спасибо за хороший совет по поиску карбюратора. Надо тоже попытаться найти такой. Интересно только одно: какие жиклёры лучше всего поставить на 21061 (1.5) чтобы расход был ближе к оптимальному?

Сразу жиклёры по книжке, а потом по жопометру подбираем комфортное соотношение расход/приёмистость. Движки даже одинаковые ведут себя немного по разному и что одному хорошо, то другому не очень. Советую обратить внимание на 21081 под Таврию. У меня когда то на Москвиче он оказался самым экономичным и при этом очень бодрым. Как на ВАЗе себя такое покажет — хз.

А уровень бенза в поплавковой камере какой? Сделай примерно 27-29 мм. Как последний вариант ещё взять карб другой у знакомых и проверить как будет. Подсоса воздуха у плиты нигде нету?

Друг спасай! Уже не знаю куда писать… у меня семерка 1,6 и карб этот 21053-20, 1,5 года катаюсь уже всю машину обслужил расход ниже 11 не падает и это если в очень спокойном режиме((( Когда добрался до карба то заметил, что жиклеры там стоят с карба 21083, который вроде вообще под 1,3 и решил искать родные (на фото последний столбец). Нигде только их не осталось 140 воздушный так и не нашел, есть у меня только 145 или 150, поставил их и поехал на регулировку. Карбюраторщик только вскрыл карб и спрашивает, а где жиклеры, что тут стояли? я ему показал, что стояло и он их опять поставил, как я с ним не спорил он меня убеждал, что это лучший вариант… еще и уск насос стоит от нивы в одну камеру на 45. Что думаешь о моей ситуации? и какой у тебя был расход с этим карбом, что бы мне ориентироваться?

Какие жиклеры поставить на солекс 21053 для двигателя 21011

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Bellamy

вообще этот карб расчитан на двигатели 1500 и 1600 кубиков

можно попробовать сделать так. 1 камера 97,5/165 2 камера 97,5/125

21081-1107010 — расчитан на двиг 1.1 2108-1107010 — расчитан на двиг 1.3

я бы попробовал поставить жиклеры от 2108-1107010.

можно попробовать сделать так.

1 камера 97,5/165

•
  Проверка и ремонт системы эпхх карбюратора 2105, 2107 озон

2 камера 97,5/125

Не думаю, что оно вообще хоть как-то поедет. при 107,5/165 это уже полный овощ.

1кам.:107,5/140ZD и 2кам.:110/165ZC.

Пиво

Да я уж думал насчёт ун от нивы. только осталось достать нормальный. а то купил от восьмёрки..а там дырки в носиках как будто в них вилкой ковырялись )))))))

подёргивания бывают при езде на первой, если почти катишься и чуть педаль нажата. если совсем не нажимать или нажимать чуть больше, то подёргиваний нет.

95 жиклёр. ммм. интересно..как оно поедет вообще на 23 диффузоре да на двигателе 1200. но попрошу у друга зубиловода такой. поставлю ради интереса. компрессия 11 во всех цилиндрах.

Источник

Переключатели, расположенные на рулевой колонке

Переключатели указателей поворотов находятся под рулевой колонкой, а кнопка аварийной сигнализации — на самой колонке. Мигание указателей поворота с частотой 90±30 раз в минуту обеспечивает реле аварийной сигнализации при напряжении 10,8–15,0 В. При неисправности одного из указателей поворота удваивается частота мигания другого указателя и контрольной лампы.

Схема включения аварийной сигнализации и указателей поворотов: 1 — блок-фары с передними указателями поворота;2 — боковые указатели поворота;3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания;6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;А — к клемме 30 генератора;Б — нумерация штекеров в выключателе аварийной сигнализации;В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Карбюратор ВАЗ 2105

Что такое карбюратор и в чём заключаются его функции? На сегодняшний день карбюраторные модификации транспортных средств считаются уже «отжившими свой век», так как на смену им пришли более «живучие» инжекторные.

Итак, карбюратор — это важнейший механизм в составе двигателя автомобиля. Его основное назначение — приготовление топливно-воздушной смеси и её подача к цилиндрам мотора. Проще говоря, карбюратор нужен для того, чтобы мотор получал горючее в необходимых для работы дозах.

Для демонстрации был снят воздушный фильтр, карбюратор располагается непосредственно под корпусом фильтра

Устройство карбюратора

На моторы автомобиля ВАЗ 2105 устанавливаются карбюраторы типа 2105–1107010. Этот номер в обязательном порядке указывается на чёрной табличке, которая крепится на крышке самого карбюратора.

Устройство имеет две камеры, чтобы процессы образования топливно-воздушной смеси и её подачи к цилиндрам проходили быстро и правильно. На самом деле конструктивно карбюратор имеет огромное количество мелких деталей, связанных между собой, но технически прибор не считается сложносоставным.

Литой корпус объединяет множество мелких деталей, каждый из которых выполняет свою функцию

Для того чтобы мотор мог работать в различных режимах (прогрев, холостой ход, средняя нагрузка и повышенные обороты), карбюратор имеет в своём составе три основных части:

1. Верхняя — состоит из крышки устройства и штуцеров для подачи топлива.
2. Средняя — непосредственно сам корпус карбюратора, в котором размещаются две камеры внутреннего сгорания и диффузоры.
3. Нижняя — включает в себя поплавковую камеру и дроссельные заслонки.

Детали корпуса карбюратора 2107–1107010: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Суть работы карбюраторной установки на ВАЗ 2105 сводится к следующим процессам:

1. В поплавковую камеру через специальный клапан попадает строго ограниченное количество бензина.
2. Через жиклёры топливо направляется в камеру № 1.
3. Здесь бензин дробится на мельчайшие части и смешивается с частями воздуха.
4. Если требуется максимальное количество топлива (например, при разгоне), то аналогичным образом начинает работать и камера № 2.
5. После образования топливно-воздушной смеси ускорительный насос направляет горючее в диффузоры, а затем — непосредственно к цилиндрам.

Библиотека.

на ГЛАВНУЮ страницу сайта по РЕМОНТУ И РЕГУЛИРОВКЕ КАРБЮРАТОРОВ

(495) 979-5521; 8 (926) 724-0575; 8-963-979-5521; (495) 500-2720.

Карбюраторы типа «СОЛЕКС» — ОБЩИЕ СВЕДЕНИЯ.

Информация по карбюраторам типа «Солекс» взята из книги А.С.Тюфякова.

«Карбюраторы ДААЗ серии 2108 производятся на Димитровградском автоагрегатном заводе с середины восьмидесятых годов, одновременно с началом выпуска на Волжском автозаводе переднеприводных автомобилей ВАЗ-2108. Эти карбюраторы выпускаются у нас на основе лицензии .

Карбюраторы ДААЗ-2108 по своей компоновке и конструкции существенно отличаются от карбюраторов ДААЗ прежних выпусков, таких как «Вебер» и «Озон». Одной из причин, потребовавших применения карбюраторов «Солекс» на автомобилях ВАЗ-2108, является невозможность расположения ранее выпускавшихся карбюраторов ДААЗ на поперечно установленном двигателе поплавковой камерой вперед, по направлению движения. Это необходимо для исключения переобеднения состава смеси при резких поворотах автомобиля, движении на крутой подъем, а также при максимальном ускорении.

В отличие от этого, необычная для других отечественных карбюраторов компоновка ДААЗ-2108 с двухсекционной поплавковой камерой позволяет устанавливать его как на переднеприводных, с поперечным или продольным расположением двигателя автомобилях (ВАЗ-2108, -2109, АЗЛК-21412, ЗАЗ-1102),так и на автомобилях классической компоновки (ВАЗ-2104, 2105, 2121).

Следует отметить, что карбюраторы серии 2108 не имеют деталей, взаимозаменяемых с деталями других моделей карбюраторов ДААЗ.

Карбюраторы 2108 базового исполнения, с ручным управлением воздушной заслонкой, выпускаются в нескольких модификациях, отличающихся только параметрами (регулировками) нескольких дозирующих элементов (диаметрами диффузоров, жиклеров, эмульсионными трубками) и профилем рычага управления пусковой системы. Большинство других деталей этих модификаций карбюраторов (кроме рычагов привода дроссельных заслонок на ВАЗ-2104, -2105, -2121 и АЗЛК-21412) полностью взаимозаменяемы».

Параметры дозирующих систем карбюраторов «Солекс»
ПАРАМЕТРЫ

Модели карбюраторов
2108 Камеры: 1 2	21083 Камеры: 1 2	21073- -1107010 Камеры: 1 2	21051-30 Камеры: 1 2	21083- -31/35 Камеры: 1 2	21412- -1107010 Камеры: 1 2	21083-62 Камеры: 1 2
Диаметр диффузора	21 23	21 23	24 24	23 23	23 23	21 23	21 23
Диаметр смесительной камеры	32 32	32 32	32 32	32 32	32 32	32 32	32 32
Производительность главного топливного жиклера	97,5 97,5	95 97,5	107,5 117,5	105 100	95 100	95 95	80 100
Производительность главного воздушного жиклера	165 125	165 125	150 135	150 135	150 125	160 100	165 125
Производительность топливного жиклёра холостого хода и переходной системы 2 камеры соответственно	39-44; 50	39-44; 50	39-44; 70	39-44; 50	35-41; 80	35-41; 80	50; 50
Производительность воздушных жиклеров холостого хода и переходной системы 2 камеры соответственно	170; 120	170; 120	140; 140	140; 120	170; 150	150; 120	170; 120
Производит. топливного жиклера эконостата 1 камеры и экономайзера 2 камеры	60; 40	60; 40	70; 40	70; 40	70; 40	70; 60	70; нет
Производительность жиклера актюатора главной дозирующей.системы 1 камеры	нет	нет	нет	нет	нет	нет	85
Диаметр распылительного ускорительного насоса, мм/100	35 40	35 40	45 нет	35 40	35 40	35 40	35 40
Подача топлива ускорительным насосом, см3/10 ходов	11,5	11,5	14	11,5	11,5	11,5	11,5
Пусковые зазоры: воздушной и дроссельной заслонок	3,0; 1,0	3,5; 1,1	3,0; 1,1	2,5; 1,1	2,2/5,5; 1,1	2,2/1,6; 1,6	2,5/5,5; 1,1

Из таблицы видно, что «нивский» карбюратор 21073-1107010 имеет диффузоры наибольшего диаметра, самые производительные главные топливные жиклёры и ускорительный насос. Кроме того, его особенностью является то, что в нём не устанавливается распылитель ускорительного насоса для вторичной камеры.

«Практически одинаковы по конструкции с карбюраторами серии 2108 и карбюраторы 21073-1107010, предназначенные для установки на автомобили ВАЗ 2121 «Нива» с двигателем 1,7 л [точнее, ВАЗ 21213 «Нива» с двигателем 1,7 л, а также на модели на базе его модификаций с двигателем 1,8 л. vlavuk], а также карбюраторы 21051, для заднеприводных автомобилей ВАЗ и карбюраторы 21412 для автомобилей Москвич-2141.

Несмотря на некоторые различия в регулировках, при необходимости, каждая из модификаций карбюраторов может быть установлена на любой из указанных автомобилей без заметных отрицательных последствий. При этом необходимо обратить внимание на штуцер возврата топлива в бензобак модификаций карбюраторов от переднеприводных автомобилей ВАЗ, устанавливаемых на автомобили АЗЛК, ЗАЗ и заднеприводные ВАЗ, не имеющие топливовозвратной магистрали: он должен быть надежно заглушен резиновой маслобензостойкой трубкой с пробкой и хомутом. При обратной перестановке карбюраторов (от автомобилей АЗЛК, а также заднеприводных ВАЗ на переднеприводные) целесообразно заглушить пробкой свободный конец топливовозвратной магистрали у двигателя.

В последние годы на отечественном рынке появились автомобили ВАЗ в так называемой «экспортной» комплектации, с нейтрализатором отработавших газов в системе выпуска и адсорбером (поглотителем испарений топлива). Такие автомобили оборудуются непривычным для отечественного потребителя вариантом карбюраторов модификации 62 с автоматическим пусковым устройством и, самое главное, с электронной системой управления составом приготавливаемой карбюратором горючей смеси, необходимой для работы установленного на автомобиле нейтрализатора отработавших газов.

Существуют также варианты карбюраторов 21083 модификаций «31» и «35», оборудованные автоматическим пусковым устройством и не имеющие системы электронного управления составом смеси. На автомобилях с такими карбюраторами нейтрализатор отработавших газов отсутствует.

Такие карбюраторы, несмотря на кажущуюся сложность и бросающиеся в глаза внешние отличия от привычных моделей «Солексов», имеют много взаимозаменяемых с ними деталей и во многом одинаковую конструкцию, определяющую сходные приемы технического обслуживания и ремонта. Поэтому даже тем читателям, кого интересуют прежде всего именно эти новые карбюраторы, нелишне внимательно изучить то, что будет сказано здесь о «классических» моделях карбюраторов 2108.

Наиболее существенные конструктивные отличия карбюраторов базовой серии 2108 и ее модификаций».

Особенности карбюраторов семейства «Солекс»

Модель карбюратора	Автоматическое пусковое устройство	Двухступенчатое управление воздушной заслонкой	Система управления составом смеси
2108-1107010	нет	нет	нет
21081-1107010	нет	нет	нет
21083-1107010	нет	нет	нет
21051-1107010	нет	нет	нет
21073-1107010	нет	нет	нет
21412-1107910	нет	нет	нет
21083-1107010-31	есть	нет	нет
21083-1107010-35	есть	есть	нет
21083-1107010-62	есть	есть	есть

РЕМОНТ И РЕГУЛИРОВКА КАРБЮРАТОРА
(495) 979-5521; 8 (926) 724-0575; 8-963-979-5521; (495) 500-2720.

Замена жиклеров

Нельзя просто поменять жиклеры. вы обязательно должны понимать, зачем и как это делается. А потому следует ознакомиться с тем, с чем вам предстоит работать. Топливные жиклеры подают в двигатель некоторое количество бензина, которое втягивается туда благодаря диффузорам. Количество втянутого через жиклеры бензина напрямую зависит от объема двигателя. Отсюда следует, что для правильного расхода топлива нужно устанавливать меньшие жиклеры на больший объем двигателя.

Регулировка уровня топлива

Выбирают жиклеры сначала для топлива, а затем уже для воздуха. Не трогайте вторичную камеру Солекса до тех пор, пока не подберете жиклеры для первой. Самым простым путем было бы отыскать заводской Солекс, который уже имеет искомые жиклеры, рассчитанные на подобный объем двигателя. Однако не забывайте, что не все Солексы подходят на моторы ВАЗа.

У некоторых Солексы заработают сразу, а у других не будут работать вовсе. Поэтому не нужно думать, что можно взять для своего Солекса жиклеры от любого другого карбюратора подобного объема. Отыщите тот, который приспособлен для жигулей, и приобретите такие жиклеры, как на нем. Итак, Солекс 21053 на классику установлен и настроен. Не забывайте регулярно прочищать его для качественной работы.

Основные неисправности электрооборудования ВАЗ 2104

Основными неисправностями электропроводки являются короткое замыкание и обрыв проводов. При замыкании перегорают предохранители, выходят из строя реле и приборы. Иногда даже может произойти возгорание. При обрыве провода перестают работать узлы, к которым этот провод подключён.

Монтажный блок

Всё электрооборудование подсоединяется через плавкие предохранители, расположенные в монтажном блоке и обеспечивающие защиту этого оборудования при коротком замыкании. На ВАЗ 2104 устанавливают монтажные блоки производства РФ или Словении. Последние не разбираются и ремонту не подлежат.

Таблица: предохранители в монтажном блоке ВАЗ 2104

Предохранитель (номинальный ток)	Оборудование защищаемых цепей
1 (8А)	Задние фонари заднего хода; Электродвигатель отопителя; Контрольная лампа, реле обогрева стекла задней двери.
2 (8А)	Электродвигатели стеклоочистителя и омывателя ветрового стекла; Электродвигатели очистителей и омывателей фар; Реле очистки ветрового стекла. Реле очистителей и омывателей фар (контакты).
3 (8А)	Резервный.
4 (8А)	Резервный.
5 (16А)	Элемент обогрева и реле включения обогрева стекла задней двери.
6 (8А)	Прикуриватель; Розетка для переносной лампы; Часы; Фонари сигнализации открытых передних дверей.
7 (16А)	Звуковые сигналы и реле включения сигналов; Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя (контакты).
8 (8А)	Выключатель и реле-прерыватель указателей поворота в режиме аварийной сигнализации.
9 (8А)	Регулятор напряжения генератора (на автомобилях с генератором ГB222).
10 (8А)	Указатели поворота при включении и соответствующая контрольная лампа; Реле включения электродвигателя вентилятора (обмотка); Контрольные приборы; Контрольная лампа заряда аккумулятора; Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости; Реле-прерыватель контрольной лампы стояночного тормоза; Система управления электромагнитным клапаном карбюратора.
11 (8А)	Задние фонари стоп-сигнала; Плафон освещения салона.
12 (8А)	Правая фара (дальний свет); Обмотка реле включения очистителей фар (при включённом дальнем свете).
13 (8А)	Левая фара (дальний свет); Контрольная лампа включения дальнего света фар.
14 (8А)	Левая фара (габаритный свет); Правый задний фонарь (габаритный свет); Фонари освещения номерного знака; Подкапотная лампа; Контрольная лампа включения габаритного света.
15 (8А)	Правая фара (габаритный свет 2105); Левый задний фонарь (габаритный свет); Подсветка прикуривателя; Подсветка приборов; Подсветка вещевого ящика.
16 (8А)	Правая фара (ближний свет); Обмотка реле включения очистителей фар (при включённом ближнем свете).
17 (8А)	Левая фара (ближний свет 2107).

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

1. Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
2. Снять крышку карбюратора;
3. В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

1. Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
2. Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

1. При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
2. Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
3. Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0-5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

1. Винтом количества смеси вывести двигатель на 850 об/мин;
2. Винтом качества вывести обороты на максимальный уровень;
3. Винтом количества снизить обороты до 850;
4. Винтом качества опять довести до максимума;
5. Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
6. Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

• за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
• при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

В 1980 году автомобильный завод в Тольятти выпустил новую модификацию фиатовского бестселлера середины 60-х, ВАЗ 2105. От своих предшественников модель отличалась более современным внешним видом, передними прямоугольными блок-фарами, характерной угловатой внешностью, новыми колесными дисками, не рассчитанными на установку хитовых колесных колпаков, а также более комфортабельным салоном и просторным багажником. Автомобиль имел и технические нововведения, одной из которых посвящен наш сегодняшний рассказ — карбюраторам ВАЗ 2105 Озон.

Карбюратор солекс 21041 тарировочные данные

М О Д И Ф И К А Ц И И К А Р Б Ю Р А Т О Р О В « С О Л Е К С »

Рекомендации по замене карбюраторов

карбюратора предназначена для установки на определенную модель двигателя. Регулировки карбюратора приведены в соответствие с рабочим объемом двигателя, со степенью его сжатия, с конструкцией впускной системы и т.п. Поэтому замена «родного» на карбюратор иной модификации нежелательна и может сопровождаться существенными изменениями в поведении двигателя.

При острой необходимости каж-

дая из модификаций может быть ус- тановлена на любой из перечис- ленных в книге автомобилей без ка- ких-либо существенных изменений конструкции и настроек. При этом возможно ухудшение динамических показателей, повышение расхода топлива, потребуется дополнитель- ная регулировка холостого хода по оборотам и токсичности, а также изменение угла опережения зажи- гания.

Также следует помнить, что при

установке карбюратора с топливо- возвратным штуцером на автомо- биль, не оборудованный сливным трубопроводом, штуцер необходимо надежно заглушить. И если на карбюраторе отсутствует топливо- возвратный штуцер, а на автомобиле установлен сливной топливопровод, его необходимо также надежно заглушить.

На автомобиле вместо карбюра-

тора с автоматическим пусковым устройством может быть установлен карбюратор в базовом исполнении. Для этого следует шланг охлаждающей жидкости, идущий из рубашки подогрева выпускного трубопровода, соединить со штуце-

ром блока подогрева карбюратора. Кроме того, необходимо установить тягу привода воздушной заслонки и вывести рукоятку управления в салон автомобиля.

Применяется на автомобилях с бесконтактной системой зажигания.

Применяется на автомобилях с микропроцессорной системой зажигания.

Применяется на автомобилях с трехкомпонентным нейтрализатором отработавших газов и с

Устанавливается на части автомобилей.

Индекс карбюратора, принятый на ДААЗе.

Применяемые модели карбюраторов

ВАЗ-2101 ВАЗ-21013 ВАЗ-2102 ВАЗ-21035 ВАЗ-21051

ВАЗ-21011 ВАЗ-21021 ВАЗ-21033 ВАЗ-21063

ВАЗ-2103 ВАЗ-21043 ВАЗ-21053 ВАЗ-21061 ВАЗ-21065-01 ВАЗ-2107

#1 DODGE

• Пользователи
• 273 сообщений
• Регистрация 05-Октябрь 08

Описание устройства

Устройство карбюратора довольно простое, если не вникать в дополнительные детали. Сверху находятся две сквозные камеры. Их главная задача — это всасывание воздуха в аппарат для дальнейшего смешивания его с бензином. Впрыск бензина осуществляют жиклеры, а с воздухом он смешивается через диффузоры. Те, в свою очередь, располагаются прямо по центру камер Солекса. Они создают необходимое разряжение в давлении, чтобы происходило втягивание топлива. Топливо поступает из расположенной справа от диффузоров поплавковой камеры. Уровень бензина в них должен соответствовать норме, о которой будет рассказано ниже. Регулируется он при помощи специального поплавка и запорной иглы.

Все это верхняя часть карбюратора. Последней частью является крышка, расположенная прямо над поплавковой камерой. Ее необходимо снять при работах. Функция нижней части — обеспечение работы верхней. Все, что находится под уровнем поплавковой камеры, называется корпусом карбюратора. Его составные части — это нижние окончания первичной и вторичной камер (те самые, что служат для потока воздуха) и расположенные внутри них дроссельные заслонки, в задачу которых входит открывать и закрывать сквозное движение кислорода. Свою работу заслонки начинают поочередно, сначала открывая первичную, а затем и вторичную камеру.

Жиклеры и насос-ускоритель

ЭКОНОМИЯ ТОПЛИВА бензина СВОИМИ РУКАМИ. Жиклеры КАРБЮРАТОРА СОЛЕКС 21083.
Жиклер (впрыскиватель) – это устройство для подачи топлива в определенном количестве. Двигатель всасывает воздух через отверстие большого диффузора. Одновременно через жиклер дозировано всасывается топливо. Количество воздуха, всасываемого через диффузор, а также количество втягиваемого бензина, зависит от рабочего объема двигателя. Из-за этого на моторах с большими объемами устанавливают карбюраторы с маленькими жиклерами.

Чтобы жиклер давали нормальную ТВС, не обедненную, необходимо найти карбюратор, изначально рассчитанный на определенный объем двигателя либо максимально приближенный к нему. Сначала подбирают топливный, а затем воздушный жиклер. Их подбирают для первой камеры, затем производят настройку второй камеры.

Насос-ускоритель необходим для подачи дополнительного объема топлива при открытии заслонки, это обеспечивает более эффективное ускорение. Насос вступает в дело посредством особого кулачкового механизма. На двигателях с Solex нужно устанавливать максимально большой кулачек для насоса-ускорителя.

Регулируем карбюратор своими руками Изучаем карбюратор Солекс, принцип и настройка

Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип. 21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры. 21053 – карбюратор для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас 21073 – карбюратор для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой. Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция «a» на фото). 21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26. Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны. В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после ~4500об, если поставим Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели!!!

Внешний вид и подключение карбюратора на примере 21041-****-10.

1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания. 2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов. Если в кастрюле нет тоненького штуцера для него, надо соединить шлангом с основной трубкой картерных газов или же просто одеть на него трубочку с топливным фильтром на конце. Заглушать не рекомендуется, чтобы не нарушать работу ХХ. 3. Штуцер вакуумного опередителя зажигания, соединяется шлангом с трамблером. 4. Трубка подогрева первой камеры, для стабильной работы в зимний период, трубку надо врезать в систему охлаждения, удобно для этого использовать шланг, выходящий из коллектора. 5. Штуцер подвода топлива. 6. Винт регулировки КОЛИЧЕСТВА оборотов ХХ (черная пластмассовая ручка). На конце этого винта висит проводок с клеммой, она используется в системе ЭПХХ, если у вас ее нету, то проводок никуда не подключать (изолировать его не надо). 7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ. 8. Ось заслонки первой камеры, к которой гайкой прикручен кулачек ускорительного насоса (УН) а. У 21073 тут вставлены трубки рециркуляции отработанных газов, они соединяются между собой кусочком шланга. b. Тут находится штуцер обратного тока топлива в других модификациях солекса. Установка карбюратора солекс, на примере 21041-10. Существует 2 варианта установки карбюратора солекс: первой камерой(камера с воздушной заслонкой сверху) к головке блока цилиндров (как стандартные к126 и ОЗОН) и первой камерой дальше от ГБЦ. Кроме того в зависимости от выбора установки существуют 2 варианта подключения привода дроссельной заслонки, об этом чуть позже. Вариант «первой камерой дальше от ГБЦ» называют еще «развернутым» соелксом. Суть этого «разворота» в следующем. Когда карбюратор стоит первой камерой ближе к ГБЦ, то расстояние, от нее до 1 и 4 цилиндра большее, чем до 2 и 3, таким образом двигатель получает больше смеси в 2,3 и беднит в 1,4 , что заметно по цвету свечей после длительной эксплуатации двигателя, кроме того, при полном форсаже, когда открыты обе камеры воздух идет по пути наименьшего расстояния – т.е. через все ту же первую камеру, меньшую в диаметре и с более бедными жиклерами. Разворот солекса позволяет несколько уравнять расстояние до цилиндров и при открытых заслонках воздух будет идти большей частью через бОльшую вторую камеру. Если выбор пал на вариант номер 1, первой камерой к ГБЦ, то привод дроссельной заслонки при желании можно реализовать без переделок родной тяги, что очень просто и быстро (недостаток – родные люфты педали газа остаются с нами), при «развернутом» варианте необходимо делать тросовый привод газа.

Виды карбюраторов

Следует сказать, что карбюраторы на ВАЗ существуют всего трех типов. Это карбюраторы Вебер, Солекс и Озон. Все три с успехом применяются на отечественных автомобилях, так как почти все они разрабатывались для этой цели. Исключением является карбюратор типа Вебер. Его история начинается с Италии, а поскольку некоторые российские авто тоже имеют эти корни, итальянский карбюратор как нельзя лучше чувствует себя в них. Создателем является Эдуард Вебер — человек, который подарил миру улучшение динамических показателей авто, а также меньший расход топлива.

Следующим карбюратором является Озон. Главной задачей при его разработке было уменьшение расхода топлива. На данный момент Озон еще можно встретить на многих автомобилях, однако попадаются они все реже. Дело в том, что карбюратор часто ломается. Конечно, назвать его совсем бесполезным нельзя, ведь свою задачу (создать меньший в сравнении с Вебером расход топлива) он выполнил на отлично. А если его правильно настроить, то динамические показатели тоже будут неплохие.

Следующий карбюратор — Солекс 21053 1107010. 21053 1107010 20 — это карбюратор Солекс пятой модификации. Солекс — это французская фирма, которая давно уже перестала выпускать свою продукцию. Ее дело подхватил ДААЗ (Димитровский Автоагрегатный Завод), который делает это и по сей день. Отличие Солекса от Озона минимальное, но существенное. Оно заключается в том, что карбюратор не ломается. При этом его показатели неплохие, их можно улучшить, правильно наладив устройство. Однако процесс настройки карбюратора не самый простой, и именно по этой причине выше упомянут карбюратор Солекс 21053 1107010. Дело в том, что модификация 21053 1107010 20 уже максимально налажена, и от вас требуется просто правильная его установка. В ней, кстати, тоже можно немного подкорректировать характеристики на устройство.

Типы применяемых карбюраторов

Для классических автомобилей ВАЗ разработано всего три типа карбюраторов:

Все эти модели узлов успешно используются на классических автомобилях отечественного производства. В виде исключения выступает модель карбюратора именуемая Вебер. История данного устройства берет корни из Италии. Создателем его был Эдуард Вебер – который улучшил динамику автомобилей и позволил тратить меньше топлива. А так как автомобили Российского производства начинают свою историю из той же страны, то данный карбюратор полноценно работает с ними.

Второй применяемый карбюратор называется ОЗОН. При разработке этого устройства пред конструкторами стояла цель – уменьшить расход топлива что, в конце концов, у них получилось. Данный карбюратор и сегодня встречается на классических автомобилях и выдает неплохие показатели экономичности и динамики. Но ввиду низкой надежности узла и частых выходов из строя, его все чаще заменяют на более удачные модификации.

Третий вид карбюратора и самый популярный – это Солекс пятой модификации 21053 1107010 20. Родоначальником изделия стала французская компания давно прекратившая свое существование, но внесшая непомерный вклад в мировое автомобилестроение. Сегодня, по лицензии производителя данный карбюратор выпускает Димитровский Автоагрегатный Завод (ДААЗ). Основным отличием Солекса и Озона является то, что первый не выходит из строя. При этом у Солекса возможно изменить рабочие характеристики путем его калибровки. Модель максимально налажена с завода и от пользователя требуется только правильный монтаж.

Настройка Солекса 21053

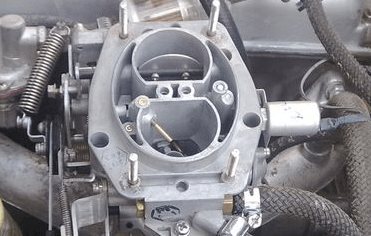

Вот эта часть карбюратора

Всем, кто ищет инструкции по установке Солекс 21053 1107010 20, предлагается ознакомиться с ними. Карбюратор — это, возможно, важнейшая часть автомобиля. Ведь именно от него зависит то, сколько топлива будет потреблять машина. К тому же от данной части автомобиля зависят еще и динамические его показатели, которые будут непременно возрастать с улучшением качества карбюратора.

Слабые карбюраторы, характерные для малолитражек, будут глушить мощные двигатели, объемом превышающие 1,5 литра. Это будет мешать авто разогнаться максимально. Даже если вы установили подходящий к машине карбюратор, польза от него будет далеко не полной, если он не настроен. Настраивать его несложно, однако для этого нужно обладать небольшим багажом знаний, который поможет в достижении цели.

Устройство и ремонт карбюратора ваз 21053

Карбюратор является важнейшим узлом автомобиля, роль которого сложно переоценить. От его правильной установки и настройки зависят такие параметры как потребление количества топлива и динамика автомобиля. С улучшением конструкции и состояния карбюратора показатели динамики будут возрастать. Ведь узел отвечает за правильное наполнение и распределение горючей жидкости по цилиндрам.

Низко производительные карбюраторы, которые предназначены для малолитражных моторов, будут занижать мощность агрегата объемом более 1.5 литра, что будет мешать разгону, так же как и высокопроизводительный агрегат будет заливать двигатель с маленьким рабочим объемом. Важно, что даже при правильно подобранном узле, автомобиль не будет полноценно работать, если не произведена корректная настройка.
