Замена ступичного подшипника на ВАЗ 2109 (видео)
Нарушение работоспособности передней ступицы автомобиля ВАЗ 2109, вызванное неисправностью подшипников, может привести к достаточно печальным последствиям.
Без нормально функционирующей ступицы колеса прекращают вращаться с необходимой скоростью. Это приводит к повреждению системы торможения, а затем ломается весь автомобиль.
При обнаружении неисправностей их следует незамедлительно устранить.

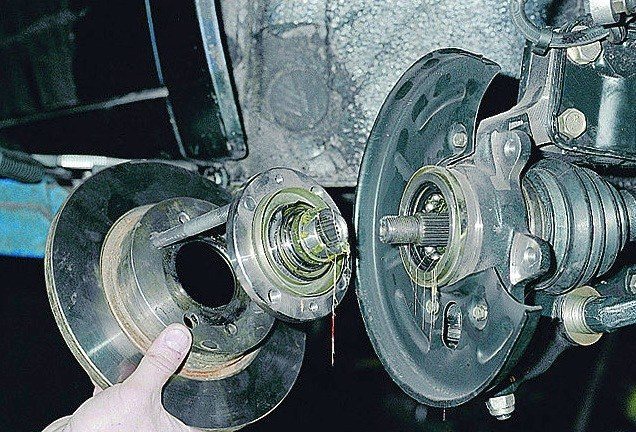

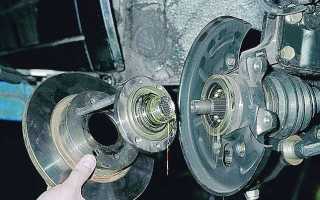

Как снять ступицу от поворотного кулака на ВАЗ 2109
- Инструмент и оборудование
- Последовательность выполнения работы
Снятие ступицы колеса необходимо для замены вышедшего из строя подшипника и требует определенных слесарных навыков и специального инструмента. Подшипник при установке не требует регулировки и монтажные работы вполне можно провести самостоятельно.
Для того чтобы снять ступицу на ВАЗ-2109, автомобиль необходимо установить на смотровой яме или ровной площадке, затормозить стояночным тормозом и установить под задние колеса бруски или противооткатные упоры. Также нужно приготовить подставки под кузов автомобиля.
Причины и симптомы износа ступицы
Выполнить замену подшипника передней ступицы вам придется, если вы обнаружите несколько признаков его износа.
Признак
Ваши действия
Проявляться это может в пошатывании колеса. Люфт может быть вызван потерей эффективности как самой ступицы, так и ее подшипника
При езде вы можете слышать непонятные, посторонние звуки, идущие от колес. При наборе скорости гудение только увеличивается, но после этого при снижении скорости шум остается на прежнем уровне. Если гул исходит с одной стороны, тогда менять ступицу и подшипник следует только на ней. Если с двух сторон, тогда замените обе
Быстрый нагрев подшипника
Достаточно опасный диагноз, который приводит к перегреву суппортов. Как результат, они также выходят из строя. Плюс быстрее начинает закипать тормозная жидкость, что ведет к отказу тормозов. Потому проблему следует устранить незамедлительно
Проверка подшипника на люфт
Диагностика люфта позволит определить, нужно ли снимать и менять ступичный подшипник, либо можно подкорректировать состояние узла и некоторое время спокойно продолжать эксплуатировать свой ВАЗ 2109.
Проверка на люфт
Проверка люфта подшипника передней ступицы — задача простая, с которой справится даже новичок. Ехать на СТО и тратить деньги не стоит.
Действуя по инструкции, вы легко определите люфт.
Читайте также:
- Поднимите автомобиль на достаточную высоту, чтобы колеса оторвались от земли. Вам пригодится хороший домкрат.
- Прокачайте колесо. Тут важно удерживать колесо с двух сторон и максимально прочно зажать его. Раскачивать нужно в направлении от себя в одинаковом направлении.
- Если небольшой люфт ощущается, попробуйте посильнее затянуть гайку подшипника. Иногда в процессе езды по плохим дорогам она теряет свою хватку, отсюда возникает люфт.
- Если затяжка гайки не помогла, придется поменять ступицу или подшипник.
- Не лишним будет проверить на люфт, раскачав колесо в разных направлениях, одной рукой прижав колесо к себе, а второй — расшатывать его от себя.
- Если такая раскачка показала, что люфт имеется, виновником выступает уже не подшипник и ступица, а рулевые наконечники. Их требуется заменить.
- Замена верхней шаровой опоры потребуется, если подергать колесо с упором на верхнюю его часть и обнаружении люфта.
- Подергайте уже нижнюю часть. Люфт говорит о необходимости замены нижней опоры.
Если есть смотровая яма, тогда можно обойтись без домкрата.
При обнаружении износа подшипника передней ступицы, следует сразу заменить оба элемента, а не менять только со стороны, где обнаружена проблема.
Диагностика неисправности ступичного подшипника
Признаки появившейся проблемы проявляются, прежде всего, в шуме, сопровождающем движение. Звук разгоняющегося поезда метро – вот на что больше всего похож возникающий вой, он может исходить с одной стороны или с обеих, его появление в шуме ходовой части чётко указывает на появление проблем в ступичном механизме. В самом начале проблема даёт о себе знать на скорости 50 км/ч, при разгоне, на поворотах шум будет усиливаться.
Послушайте как звучит неисправный ступичный подшипник в этом видео:
Важно не путать шумы от подшипников и похожую шумовую «сигнализацию» от КПП или редуктора заднего моста. Сходство большое, однако, трансмиссия «заявит» о себе на старте, при разгоне, смене режимов движения. Подшипники ступиц дают постоянное «звуковое оформление», к которому позже добавляются стук, другие характерные шумы, вибрации.
При обнаружении характерных шумов стоит попытаться устранить неприятность, простой подтяжкой ступичной гайки. Потом надо проверить узел, скорее всего, шума больше не будет. Но это вариант, который поможет без проблем доехать до мастерской или другого места для ремонта. Подтяжки хватит на 100 – 200 км пути.
Признаки того, что ступичные подшипники на ВАЗ 2109 пора менять:
- При движении, особенно на поворотах, характерный шум, переходящий в вой, а также стук, хруст, тарахтение. Может возникать только с одной стороны. Кстати, если уже слышен скрежет или хруст, подшипник разбит, а замена нужна срочно, хрустят частицы металла, отколовшиеся от механизма.
- В самом салоне ощутима вибрация. Она передаётся с повреждённых ступиц на рулевое колесо и корпус. Обычно это признак того, что смазки в подшипнике по каким-либо причинам осталось немного, зато он забит грязью. Попадание внутрь подшипников грязи, инородных предметов вызывает выкрашивание, разрушение материала шариков и кольца.
- Вибрации педали тормоза.
- Любые посторонние звуки от механизмов подвески, лучше сразу проверить состояние ступичного узла.
- Передние подшипники стуком, вибрацией предупреждают о сильном люфте, гул указывает на плохое состояние, износ сепараторов, кольца или роликов.
Узнать, какой именно подшипник пострадал, помогает езда на небольшой (порядка 50 км/ч) скорости, «змейкой». При этом необходимо внимательно слушать возникающие при поворотах шумы, они укажут на проблемный узел. Также надо прослушивать, какая ось, передняя или задняя, тут крутой поворот поможет выявить проблему в передней ступице.
Чтобы окончательно прояснить возможные проблемы подозрительных узлов, надо:
- приподнять колесо домкратом;
- проверить на люфт само колесо, не снимая, подёргать его к себе, от себя, в разных плоскостях, если узел в порядке, люфта не будет (сильного, небольшой в пределах допустимого);
- для уверенности, что проблема именно в подшипнике, надо, чтобы кто-нибудь выжал тормоз при проверке, если с нажатой педалью люфта нет – подшипник подлежит замене;
- вручную вращая колесо, убедиться в наличии или отсутствии шумов в механизме, колесо должно вращаться плавно, беззвучно, без заедания или вибрации;
- повреждённая деталь сильнее нагревается, это вполне проверяемо на ощупь;
- при снятом колесе и тормозном диске, проверяется люфт самой ступицы, двигать её надо тоже вручную, в сторону оси, сильный люфт говорит о необходимости замены;
На такую неисправность внимание обращать важно вовремя, езда с шумом и вибрацией приносит дискомфорт пассажирам, водителю. При отсутствии своевременного ремонта, разрушение переднего подшипника приведёт к возникновению большого люфта. Колесо начнёт «вилять», машина теряет управление.
Задний подшипник просто обездвижит машину, заклинив колесо. Кроме этого, вследствие такой поломки, со временем обязательно пострадает вся стойка, тогда ремонт будет сложнее, а также намного дороже.
Выбор подшипников
Чтобы заменить ступичный подшипник, вам потребуется знать о его параметрах, размерах, характеристиках, предъявляемых конкретно для ВАЗ 2109.
Для «девятки» используется радиально-упорный роликовый двухрядный подшипник с коническими роликами. Осевые зазоры предварительно отрегулированные, заполненные смазкой. Закрытый тип подшипника.
Опираясь на таблицу, вы сможете отыскать оптимально подходящий подшип для передней ступицы вашего автомобиля.
Параметр
Требуемый показатель
Предельная частота вращения

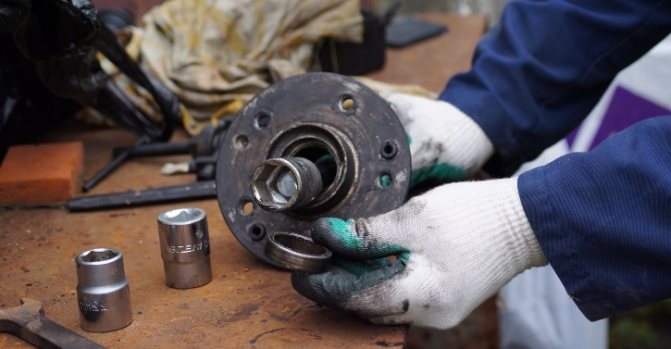

Замена переднего ступичного подшипника на ВАЗ 2109 (21099, 2108) с фото и видео
Передний ступичный подшипник на ВАЗах — слабое звено передней части авто. Как заявлено заводом-изготовителем, в среднем каждые 60-80 тыс. км требуется замена, но если дорожные условия, а так же эксплуатация автомобиля не удовлетворительны — замену переднего ступичного подшипника придется делать ещё раньше.
В 2021 году уже не выпускают ВАЗ 2109, но данная статья подойдет так и владельцам новых ВАЗов (ВАЗ 2110-2115), так и владельцам Приоры и Калины. Причина этому — передняя подвеска, а конкретно ступичный узел, он не отличается у этих автомобилей, поэтому технология и сама замена переднего ступичного подшипника Ваз 2109 схожа с моделями автомобилей семейства Ваз нынешних лет.
-
Читайте также:
Методов замены подшипника Ваз 2109 несколько, но прежде чем ознакомиться с ними, сначала скажем пару слов, как сделать диагностику и определить неисправность узла, а так, же поговорим о причинах такой поломки.

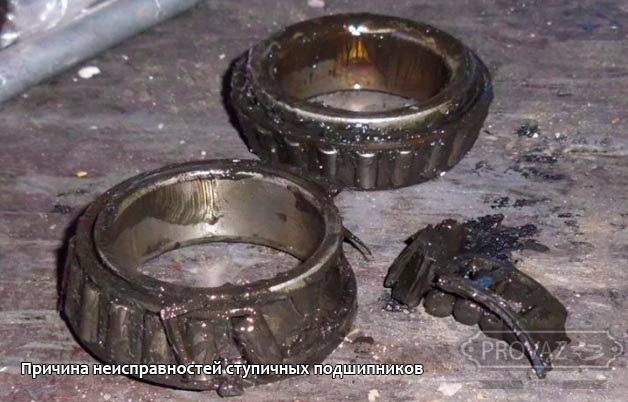

Причина неисправностей ступичных подшипников
Ступичные подшипники на ВАЗ 2109 – детали, часто нуждающиеся в замене, слабое звено. Но основная причина такой слабости даже не качество изделий (хотя это тоже имеет значение), а качество отечественного дорожного покрытия в большинстве регионов.
В среднем, производители обещают 100 000 км пробега своим изделиям, однако, менять ступичные подшипники на ВАЗ 2109 приходится гораздо раньше. В условиях отечественных дорог это 50 000, максимум 60 000 км.
На ВАЗ 2109 нет поворота задней оси, а ступицы жёстко крепятся к подвеске. Подшипник в ступице впрессован плотно, обеспечивая плавный ход вращения самой ступицы на валу. В этой конструкции не должно быть люфта, хруста, заедания, она отвечает за вращение колеса. А сильный удар по подвеске часто приводит к повреждению ступичных подшипников, лихая езда по бездорожью плохо влияет на ходовую часть.
На ведущие колёса вращающий момент передаётся через КПП с двигателя, если ступичные подшипники выходят из строя, это чревато заклиниванием и полной остановкой колеса. Так что, о необходимости замены ступичного подшипника на ВАЗ 2109 лучше всего заботиться заблаговременно.
Причины преждевременного износа детали:
- Езда по бездорожью, особенно неаккуратная. Резкое попадание колеса в колдобину, яму, «ударное» преодоление ухабов и рытвин на высокой скорости.
- Нет смазки или недостаточное её количество. Причиной потерь смазки становится повреждение защитных пыльников, смазка вытекает, а подшипник истирается и разрушается раньше срока. Повреждение сальников тоже ведёт к потере смазки.
- Смазки слишком много.
- Качество смазки невысокое или она не подходит данной модели.
- Частый перегрев ступичного механизма.
- Заменяя подшипник, затяжку выполнили неправильно. Перетянутая ступичная гайка (регулятор теплового зазора) приводит к выходу из строя, из-за трения и перегрева, конусных подшипниковых узлов. При слабой затяжке подшипники разбиваются за счёт возникающего люфта и биения.
- Неправильная, неровная, с перекосами запрессовка. Как результат, нагрузки на подшипник неравномерны, износ тоже неравномерен, а работа элемента ненадёжна.
- Езда по лужам, мокрой грязи, «по брюхо», на большой скорости. Грязь набивается во все швы, соединения, влага вымывает смазку, металл подвергается окислению, коррозии, трение нарастает, вызывая перегрев механизма.
- Балансировка шин не была проведена. Возникающее без этого биение передаётся не только на подшипники ступицы, оно и в салоне ощутимо. Подшипники приобретают недопустимый люфт и разрушаются.
- Недопустимый для конструкции размер дисков, колёс. Увеличивая вес колеса (более крупные весят больше), устанавливая красивые большие диски необходимо учитывать допустимые нагрузки со стороны такой конструкции на ступичный механизм. При несоответствии подшипники разрушатся быстро.
- Перегрузки под действием разнонаправленных сил вращения и торможения, поворотов, в случае передних колёс. Неисправности тормозной системы, резкие торможения, проблемы с рулевым управлением повышают нагрузки на подшипники, также приводят к их выходу из строя.
- Проблемы с амортизаторами. В этом случае механизм испытывает чрезмерные, неравномерные ударные нагрузки.
Конечно, при аккуратной езде ступичные подшипники на ВАЗ 2109 потребуют замены после оговоренных производителями 100 000 км пробега, у любой детали свой срок службы. Так или иначе, необходимость замены определяется по ряду характерных признаков. Их желательно знать, чтобы вовремя поменять ступичный подшипник на ВАЗ 2109, но не позволить недобросовестным специалистам СТО навязать дорогостоящую, ненужную услугу.
Диагностика ступичного подшипника, причины и признаки поломки
Коротко перечислим признаки данной поломки:
- Шум во время езды спереди (справа или слева), при поворотах так же раздается шум или вой.
- Вибрация в салоне — признак того что требуется ремонт, так как возможно высохла смазка или попало много грязи.
- Скрежет или хруст — говорят о том что, передний ступичный подшипник уже развалился.
Прежде чем делать поспешные выводы, сделайте пошаговую диагностику:
- Поднимите домкратом ту сторону, где есть характерные признаки, но перед этим снимите колесо.
- Покрутите диск руками, если есть звук «перекатов» или другой шум — нужна замена. При исправном изделии вращение плавное, без заедания и шума.
- Снимите диск тормоза, проверьте люфт ступицы, перемещая её руками в осевом направлении — если ощущаете ход без замеров, то необходима замена подшипника передней ступицы.
Замена подшипника ступицы ВАЗ 2115, ВАЗ 2110 своими силами
Приветствую вас друзья на сайте ремонт автомобилей своими руками. Иногда, после длительной эксплуатации автомобиля, начинает гудеть подшипник передней ступицы.
Проблема не смертельная, но все же требует ремонта. Многие владельцы ВАЗ 2109, 2110, 2115, задумываются над вопросом о замене подшипника в гаражных условиях собственными силами.
Замена подшипника ступицы ВАЗ 2115
Данный вид ремонта конечно нельзя назвать легким, но если имеется немного умения и инструмент, то замена подшипника ступицы ВАЗ 2115 не займет много усилий.
Как же проверить ступичный подшипник?
Процедура довольно простая и банальна: после длительной езды нужно дотронутся до того места колеса, откуда исходит посторонний звук. Если оно горячее по сравнению с другой стороной, это первый признак, что нужно менять подшипник.
Можно и более детально провести диагностику. Поднять авто домкратом, перед этим открутив болты колес. Подставить противооткатные упоры, и полностью поднять ту сторону, что проверяете.
Потом нужно взять колесо и покачать его с максимальным усилием. Если будет глухой стук, нужно попросить друга, чтобы он нажал тормоза. Провести процедуру вновь, если стук пропал, значит нужно заменить подшипник ступицы.
Какой подшипник лучше выбрать?
Эта деталь может быть, как русского, так и иностранного производства. Многие мастера советуют вологодские они не плохого качества и самарские подшипники.
Качество не плохое, и цена значительно меньше. Китайские подделки не рекомендуется брать. Подшипник ступицы имеет размеры 64/34/37 миллиметров.
Что до инструментов, если у вас нету съемника для снятия подшипника передней или задней ступиц машин марки Ваз и тем более нет вообще не какого опыта по ремонту, то в таком случае начинать работу не стоит и необходимо обратится на СТО.
Хотя если есть хоть какие то навыки, то подшипник можно выбить и подручными средствами.
Также понадобится, торцовый ключик (головка) на тридцать и ключи на семнадцать и девятнадцать.
Замена подшипника ступицы ВАЗ 2115, ВАЗ 2110
Есть несколько разных способов снятия. Один из них это, без демонтажа поворотного кулака с авто, с применением съемника снять подшипник.
Этот метод хорош тем, что после ремонта не нужно будет регулировать развал. Но про удобство во время работы можно забыть.
Смотровая яма в данной случаи будет очень полезна, при выпрессовки или запрессовывании подшипника передней ступицы.
Второй, сняв поворотный кулак, идем к верстаку и снимаем на нем. При этой работе нарушается развал. Чтоб хоть какой избежать дальнейшей поездки на СТО, нужно сделать пару нехитрый вещей.
Перед откручиванием нижнего болта стойки и поворотного кулака нужно поставить метки. Одна метка фиксирует положение болта, а другая положение кулака к стойке.
И во время сборки просто добиваемся, чтоб эти метки сошлись. А еще данный метод позволяет сделать ремонт ходовой.
А третий – это снятие подшипника в тисках, сняв его вместе со стойкой. Но он уж более сложный. Необходимо снять стойку , нужно выбить пальцы наконечников рулевых тяг, и отвернув крепления верхней опоры к кузову. Этот способ могут выбрать те, кто не выбрал предыдущие.
Перед началом работы нужно обязательно поставить автомобиль на ручной тормоз, а под колеса установить противооткатники, что бы машина случайно не покатилась. Безопасность — прежде всего!
Установить домкрат нужно таким образом, чтобы он не мешал вам во время работы. Это индивидуальное дело. Откручиваем болты колес и ключом на тридцать отворачиваем гайку подшипника ступицы.
С помощью ключа на семнадцать отворачиваем суппорт. Суппорт нужно зафиксировать проволокой, это не даст ему повиснуть на тормозном шланге. Потом нужно снять тормозной диск со ступицы. Шаровую опору тоже отворачиваем.
Дальше необходимо выбить ступицу с поворотного кулака, что бы получить доступ к подшипнику. Ну и последний шаг на этом этапе выпрессовка негодного подшипника для этого желательно применить съемник.
Если съемника нет то выбиваем подшипник при помощи какой нибудь трубки чуть меньшей диаметра подшипника.
Запрессовываем новый подшипник, предварительно все почистив и смазав. Стопорное колечко ставим на место, и собираем поворотный кулак. Далее все делаем в обратной последовательности.
Три способа как заменить подшипник передней ступицы на Ваз 2109 своими руками
Есть три популярных метода, которые различаться по скорости и качеству замены. В зависимости от вашей потребности выбирайте подходящий для вас вариант замены. Перед непосредственным выполнением операций ознакомьтесь с устройством узла.

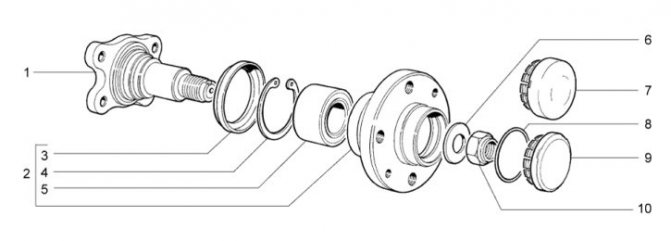

| П.П. | Обозначение | Наименование |
| 1 | 2108-3001014 | Кулак поворотный |
| 2 | 2108-3001060 | Кольцо грязезащитное внутреннее |
| 3 | 2108-3001061 | Кольцо поворотного кулака грязезащитное |
| 4 | 2108-3103032 | Кольцо стопорное подшипника пер. |
| 5 | 21080-3103020-02 | Подшипник 256907 передней ступицы |
| 6 | 2108-3103012 | Ступица |
| 7 | 2108-3103061 | Кольцо грязезащитное передней ступицы |
| 8 | 2108-3103079 | Шайба ступицы |
| 9 | 2108-3103065 | Колпак ступицы |
| 10 | 2108-3103068 | Кольцо уплотнительное колпака ступицы |
| 11 | 2110-3103065 | Колпак ступицы |
| 12 | 1/40442/71 | Гайка ступицы |
Подготовительные мероприятия перед заменой
Не зависимо от выбранного варианта замены, понадобится минимальный набор инструментов:
- Большая отвертка.
- Ключи: 17, 13, 10.
- Шестигранник на 10.
- Молоток и зубило.
- Длинный ключ на 30 или головка на 30 с воротком.
- Ступичный съемник для ВАЗ (фото).
- Оправки (или головки) для выбивания старой детали из ступицы.
- Ключ динамометрический.
Подготавливаем автомобиль, ставим на ровную поверхность, так же понадобится яркое освещение. Вы быстрее выполните всю работу с помощником, а так же если воспользуетесь смотровой ямой (эстакадой). Поставьте первую передачу, а под задние колеса обязательно выставьте упоры.
Метод №1 — замена без снятия стойки и без развала в дальнейшем
Снимается только колесо, диск, суппорт и ступица. Сама замена производиться непосредственно на автомобиле, без снятия стойки. Кроме перечня инструментов для замены обязательно потребуется универсальный съемник ступичных подшипников.
Порядок выполнения:
- Сначала откручиваем болты у тормозного барабана.
- Снимаем барабан, далее откручиваем два болта крепления шаровых опор.
- Теперь вынимаем из передней ступицы с поворотным кулаком вал ШРУСа, тут хватит и усилия рук.
- Для удобства выполнения операций по замене, рулевой наконечник рекомендуется отсоединить от стойки.
- Следующий шаг – вынимаем переднюю ступицу из кулака. Используйте зубило, выбейте её как показано на фото.
- Другой вариант демонтажа ступицы Ваз 2107 – с помощью барабана от тормозов, прикрепляем его болтами к ступице, как показано на фото, затем с некоторыми усилиями выдергиваем ступицу.
- После демонтажа передней ступицы, убираем её в сторону.
- Вынимаем стопорное кольцо из кулака, в котором осталась наружная часть старого ступичного подшипника.
- Теперь понадобится вот такой универсальный съемник. Покажите в магазине фото, для приобретения.
- Установку приспособление в кулак делаем согласно схеме.
- Монтируем съемник на поворотный кулак следующим образом.
- Затягиваем болт съемного приспособления, начинаем процесс выпрессовки.
- Постепенно деталь выйдет из цапфы, теперь переходим к ступице.
- Снимаем защитный кожух, затем стаскиваем внутреннюю обойму со ступицы.
Будет полезно: Минеральное моторное масло, что это такое? характеристики, недостатки и преимущества минерального масла для двигателя
- Если у вас универсальное приспособление, надеваем его, как показано на фото.
- Кольцо со ступицы спрессовывается следующим образом.
- Переходим к установке нового изделия. Для начала отчищаем внутреннюю поверхность кулака, обязательно смазываем солидолом.
- Устанавливаем съемник с новым передним ступичным подшипником по аналогии пунктов 9-10.
- Деталь ставим в кулак ровно и без перекосов, и только потом затягиваем приспособление, запрессовываем.
- Теперь надеваем ступицу, если потребуется – запрессовываем. Дальнейшая сборка делается в обратной последовательности. Начинаем со ступичной гайки, затягиваем её динамометрическим ключом с усилием 20 Н*М.
Подробнее смотрите на видео:
Замена переднего ступичного подшипника ВАЗ 2109
Замена подшипника передней ступицы Ваз 2109 – первые шаги
Не зависимо от способа замены, первоначальные операции будут схожи:
- Перед тем как поставить автомобиль на домкрат, рекомендуется ослабить переднюю ступичную гайку.

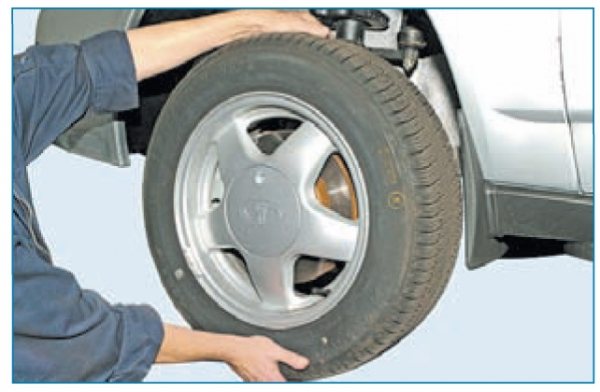

- Затем ослабляем крепления переднего колеса.
- После снятия колеса, разгибаем буртик контргайки.
- Далее окручиваем болты, которые держат суппорт, сверху и снизу по одному.
- После разгибаем отверткой колодки в суппорте.
- Суппорт подвешиваем или убираем в сторону. Далее последуют операции, уже исходя из конкретного варианта замены.
