Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

На «Жигулях» шестой модели механизм ГРМ имеет восемь клапанов, т. е. по два на каждый цилиндр, количество кулачков равно числу клапанов.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Таблица: основные параметры «спортивных» распредвалов на «классику»

Наименование	Ширина фаз, o	Высота подъёма клапана, мм
«Эстонец»	256	10,5
«Эстонец +»	289	11,2
«Эстонец-М»	256	11,33
«Шрик-1»	296	11,8
«Шрик-3»	304	12,1

ВАЗ 2106 | Снятие и установка распредвала/регулировка фаз газораспределения

Снятие и установка распредвала/регулировка фаз газораспределения

В принципе, головка цилиндров двигателей Е имеет ту же конструкцию, что и у других бензиновых двигателей. В следующем тексте будет указано только на отличия.

Затяжку болтов головки цилиндров следует производить очень внимательно. Перед затяжкой следует проверить точность динамометрического ключа. Кроме того, необходимо точно следовать последовательности затяжки.

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

• ширина фаз — 232˚;
• высота подъёма впускного клапана — 9,5 мм;
• запаздывание впускного клапана — 40˚;
• опережение выпускного клапана — 42˚.

На «Жигулях» шестой модели механизм ГРМ имеет восемь клапанов, т. е. по два на каждый цилиндр, количество кулачков равно числу клапанов.

Признаки износа распредвала

Работа распределительного вала связана с постоянным воздействием высоких нагрузок, в результате чего деталь постепенно изнашивается и требует замены. Необходимость в ремонте возникает при появлении характерных признаков:

Существует ряд причин, по которым РВ выходит из строя:

Основными неисправностями, которые нарушают работоспособность распредвала, являются задиры на рабочих поверхностях (шейках и кулачках) и выработка ограничителя.

Выявить по звукам, исходящим из моторного отсека, что проблема связана именно с распределительным валом, довольно проблематично, но всё же можно. Стук РВ напоминает глухие удары молотка, которые учащаются при увеличении оборотов двигателя. Однако лучшим способом диагностики вала является его демонтаж, разборка и дефектовка. При осмотре вал не должен двигаться в корпусе относительно оси, в противном случае при ударах об ограничитель будет исходить глухой звук.

Видео: причины продольного люфта распредвала ВАЗ

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

Деформация

РВ может деформироваться при сильном нагреве, который вызван неполадками в системах охлаждения и смазки. Поначалу проблема может проявляться в виде стука. Поэтому если есть подозрения на эту поломку, например, мотор перегревался, то рекомендуется выполнить диагностику вала, чтобы избежать более серьёзных неприятностей с ГРМ двигателя.

Разборка, дефектовка и замена распредвала на ВАЗ 2106

От состояния распредвала напрямую зависит работа механизма газораспределения и в целом всего мотора. Даже мелкие неисправности этой детали могут привести к снижению мощности и тяги двигателя, увеличению расхода топлива. Чтобы избежать этих неприятностей, нужно уметь вовремя диагностировать проблему и своевременно устранить её.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

• рожковый ключ на 13 и 17;
• щуп 0,15 мм.

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

• Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
• Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

Sources:

Демонтаж распредвала ВАЗ 2106

Для проведения ремонтных работ или замены распределительного вала на «шестёрке» нужно подготовить следующие инструменты:

Демонтаж узла проводим в такой последовательности:

Когда я провожу ремонтные работы с распредвалом после того, как он будет снят с ГБЦ, головку накрываю чистой ветошью и прижимаю её, например, инструментом. Это предотвращает попадание различного мусора как в каналы смазки, так и на поверхность рокеров. Особенно актуальна защита открытой части двигателя при ремонте под открытым небом, поскольку ветром может нанести немало пыли и мусора, с чем я неоднократно сталкивался. Новый вал перед установкой в корпус также протираю чистой тряпочкой.

Подробная инструкция по самостоятельной замене распредвала на ваз 2106

Максимальная мощность двигателя и форма графика мощности зависят от распредвала больше, чем от остальных элементов двигателя.

Как правило, производители распредвалов указывают объём впускного клапана четвёртого цилиндра ВМТ. На нашем распредвале этот показатель равен 2,3 мм. То есть на верхней мёртвой точке, когда у нас всё выставлено, четвёртый клапан на впускном цилиндре должен быть открыт на 2,3 мм. Для измерения мы будем использовать микрометр. Совершенно обычный, советский микрометр. Штангенциркуль использовать не рекомендуем.

Стандартный валик убираем. Нужен новый. Два его кулачка должны располагаться вниз. Ставим его, закрепляем все затяжки по порядку. Всё. Дальше прокручиваем распредвал против часовой стрелки. До тех пор, пока пятачок внизу не начнёт свободно крутиться – должен появиться зазор.

Перед этим вы должны были отрегулировать клапана. 0,22 – впуск, 0,33 – выпуск.

Итак, прокрутили распредвал назад. Теперь нужно отрегулировать зазоры. В этом деле вам понадобится напарник, без него сделать это будет весьма сложно. Вооружитесь микрометром и выставьте зазор на пятачок. Согласно показанным измерениям микрометра нужно установить 2,3 мм. Для изменения зазора нужно крутить распредвал по часовой стрелке до тех пор, пока он не выйдет в ноль.

После этого нужно поставить разрезную шестерёнку. Часто спрашивают, как её ставить и что с ней вообще делать. Так вот, для начала нужно сделать пропил на месте метки, на подвижной и неподвижной части. Далее нужно накинуть ремень – получаем идеально выставленные зазоры.

Однако можно столкнуться с тем, что ремень не стыкуется с шестерёнкой. Если мы тянем ремень – будет уходить метка. Ослабьте болты и крепления – будет ход. Можно натягивать ремень и поставить его как нужно. Затяните болты обратно.

При настройке мотора также можно ослабить болты и повернуть распредвал по часовой стрелке не более, чем на 4 градуса. В результате впускные клапана будут чуть раньше открываться и закрываться. Эта настройка оптимальна для низовых моторов. Если же нужно подчеркнуть верха – поверните распредвал назад не 4 градуса.

Запускаем мотор. Работать он будет, скорее всего, неровно. Послушайте механические стуки. На видео двигатель работать правильно. Никаких посторонних звуков – отличная работа 8-клапанного образца!

Установка распредвала в этом случае не требует новых пружин. Распредвал ставится на стандартные системы. Однако для подъёма клапанов используются подпятники. Сёдла стачивать не нужно – это чревато потерей производительности. Такой порядок установки подходит для всех случаев, включая 16-клапанные моторы.

Если вы проводите такую работу в первый или второй раз, то мы настоятельно рекомендуем несколько раз проверить все зазоры, метки и всё остальное. В дальнейшем откалибровать мотор будет сложнее.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов. Порядок проведения работ выглядит следующим образом:

В первую очередь нам необходимо снять крышку головки блока цилиндров. Сняв ее, протрите от масла поверхность корпуса подшипников распредвала.

Далее устанавливаем поршень четвертого цилиндра в положение конца такта сжатия, провернув коленчатый вал за гайку шкива коленвала по ходу его вращения и совместив метку на звездочке с меткой на крышке корпуса подшипников.

Развальцовываем стопорную шайбу и отворачиваем болт крепления звездочки привода распределительного вала. Снимаем болт и шайбы.

Чтобы не произошло смещение цепи привода относительно зубьев звездочки, зафиксируйте их друг относительно друга обычной проволокой и отведите в сторону, чтобы они нам не мешали работать.

Теперь можно снимать сам корпус подшипников распредвала. Для этого отворачиваем все гайки его крепления. После чего снимаем корпус со шпилек головки.

Собственно теперь можно извлечь распределительный вал из корпуса, отвернув два болта его крепления. Извлекаем и откладываем в сторону. Проверьте его на предмет выработки и других механических повреждений и если необходимо замените на новый.

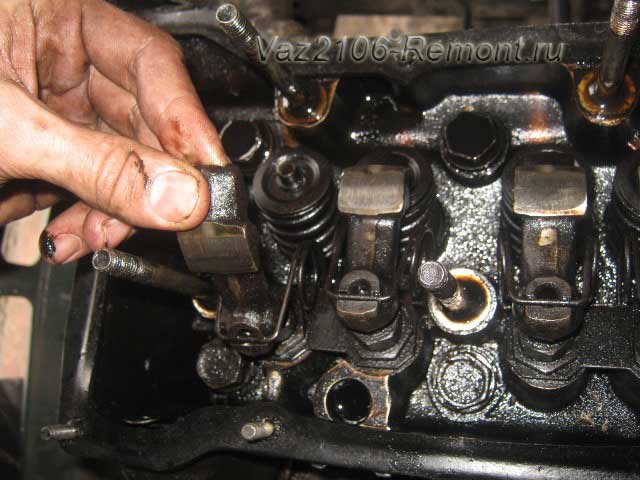

Завершающий шаг нашего ремонта это снятие рычагов клапанов и их пружин. Снимаются они легко, достаточно лишь отвести в сторону лапки прижимной пружины и снять рычаг, после чего снять саму пружину.

1. Демонтируйте крышку клапанов ГБЦ. см. Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров своими руками

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

3. При помощи ключа на «13″, отпустите натяжитель цепи, затем упираясь монтажкой в башмак натяжителя, покрепче сожмите шток натяжителя, затем зафиксируйте его, используя гайку натяжителя цепи. Если что-то не выходит, тогда полностью снимите натяжитель.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

6. Далее возьмите ключ на «17″, и открутите крепежный болт звездочки.

7. Достаньте крепежный болт распределительного вала вместе с шайбами, звездочкой и цепью. Цепь лучше всего примотать к звездочке при помощи нитки, это избавит вас от перескакивания цепи на зубьях звездочки, что крайне нежелательно.

8. Ключом на «13″ открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10″, затем снимите сам фланец.

11. Приподнимите кулачок, чтобы освободить его от давления пружины, затем снимите его.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

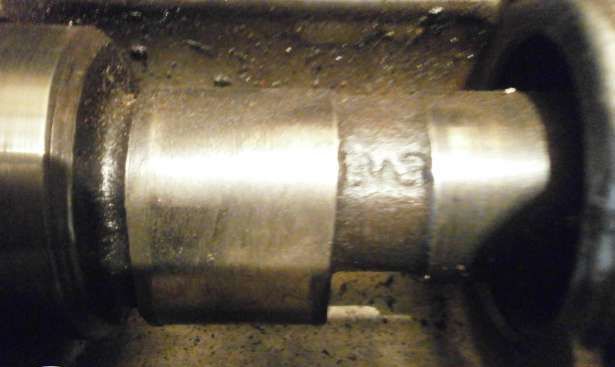

Дефектовка распредвала

После того как РВ будет снят с двигателя, все его составляющие промывают в бензине, очищая от загрязнений. Дефектовка предполагает визуальный осмотр вала на предмет выявления повреждений: трещины, задиры, раковины. При их обнаружении вал подлежит замене. В противном случае проверяют основные параметры, характеризующие степень его износа, для чего используют микрометр.

Таблица: основные размеры распредвала ВАЗ 2106 и его постелей в корпусе подшипников

Номер шейки (постели) начиная от шестерни	Размеры, мм
	Номинальный	Предельно допустимый
Опорные шейки
1	45,91	45,93
2	45,61	45,63
3	45,31	45,33
4	45,01	45,03
5	43,41	43,43
Опоры
1	46,00	46,02
2	45,70	45,72
3	45,40	45,42
4	45,10	45,12
5	43,50	43,52

Состояние РВ можно оценить и по другим параметрам, например, биению, но для их снятия необходимы специальные инструменты.

Если по результатам дефектовки было выявлено, что вал механизма газораспределения нуждается в замене из-за сильного износа, то вместе с ним следует заменить и рокеры.

рокеры распредвала

Процесс монтажа вала обратной в происходит последовательности с применением тех же инструментов, для и что его снятия. Дополнительно потребуется ключ динамометрический, которым можно контролировать усилие Работу. затяжки проводят следующим образом:

Перед детали монтажом в корпус смазываем опорные шейки, кулачки и опоры чистым моторным маслом.

Чтобы распредвал равномерно прижался к затяжку, ГБЦ следует выполнять в несколько этапов.

установка: Видео распределительного вала на классических «Жигулях»

меткам по Установка

По окончании замены необходимо выставить коленвал и распредвал по меткам. Только после такой момент процедуры зажигания будет правильным, а работа стабильной — двигателя. Из инструментов дополнительно понадобится ключ вращения для коленчатого вала, а сама работа следующих из состоит шагов:

1. Ставим на место звёздочку РВ и конца её, но не до затягиваем.
2. Натягиваем цепь. Для этого гайку отворачиваем натяжителя, проворачиваем немного коленвал, а затягиваем после гайку обратно.
3. Крутим коленвал того до ключом момента, пока риска на шкиве не напротив установится длиной метки на крышке механизма Коленчатый .

При монтаже крышки клапанной на место я всегда обращаю внимание на прокладки состояние, даже если она менялась ней. На недавно не должно быть разрывов, сильного других и продавливания повреждений. Кроме этого, уплотнитель быть должен не «дубовым», а эластичным. Если состояние оставляет прокладки желать лучшего, я всегда заменяю её на тем, новую самым исключая возможное подтекание будущем в масла.

Регулировка клапанов

Клапаны на «классике» регулировать рекомендуется каждые 30 тыс. км. пробега либо ремонта после двигателя. Из инструментов нужно подготовить:

• ключ рожковый на 13 и 17;
• щуп 0,15 мм.

Работа остывшем на проводится двигателе после снятия крышки натяжения и клапанов цепи:

1. Совмещаем метки коленвала и рисками с распредвала, что соответствует верхней мёртвой четвёртого точке цилиндра.
2. Проверяем зазор клапанов 6 и 8. этого Для вставляем щуп между кулачком РВ и Если. рокером он заходит без усилия, зазор сделать нужно меньше. Если входит туго, то Для.

Таблица: порядок клапанов регулировки ГБЦ на «классике»

Угол поворота Угол, o	коленвала поворота распредвала, o	Номера цилиндров	регулируемых Номера клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
270	540	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ Некоторые–07

2101 автолюбители для выставления зазоров используют клапанов узкий щуп из набора. Я бы не рекомендовал для им пользоваться рассматриваемой процедуры, поскольку при рычага перекосе клапана, а рокеры могут перекашиваться при даже нормальных пружинах и хорошем состоянии РВ, щуп узкий не позволит провести точную регулировку. Да и зазор выставлять широким щупом удобнее.

Замена ВАЗ на распредвала 2106 не требует от владельца высокой специальных и квалификации инструментов. Ремонт можно провести в гаража условиях обычным автомобильным набором ключей и При. отвёрток следовании пошаговым инструкциям процедура около займёт 2–3 часов, после чего механизм вашего газораспределения авто будет работать чётко и Автор.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

Чтобы распредвал равномерно прижался к ГБЦ, затяжку следует выполнять в несколько этапов.

Видео: установка распределительного вала на классических «Жигулях»

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений. Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o	Угол поворота распредвала, o	Номера цилиндров	Номера регулируемых клапанов
4 и 3	8 и 6
180	90	2 и 4	4 и 7
360	180	1 и 2	1 и 3
540	270	3 и 1	5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

Источник

Снятие и установка распредвала

Как происходит снятие распредвала? Распределительный вал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно, при ремонте и разборке двигателя, либо же для его замены. Снимается он не так уж и сложно. Для этого понадобится такой инструмент как:

1. Головка на 17 и 13
2. Трещоточная рукоятка
3. Вороток
4. Удлинитель
5. Рожковый или накидной ключ на 13

Снятие распредвала. С чего начинать

Во-первых, необходимо полностью снять клапанную крышку с ГБЦ. Далее откручиваем натяжитель цепи привода ГРМ. Он находится с правой стороны в передней части двигателя (по ходу движения):

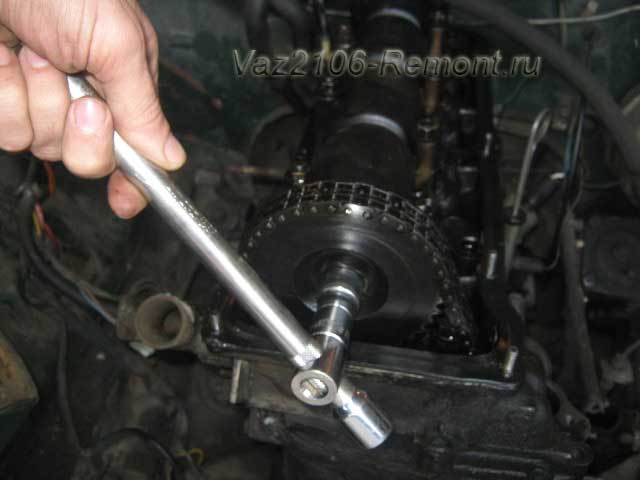

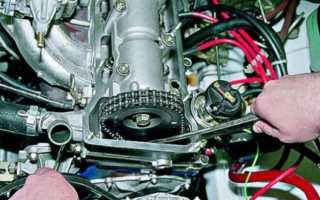

После этого отворачиваем шестерню распредвала ключом на 17. Чтобы избежать проворачивания, необходимо поставить автомобиль на скорость и подложить под колеса упоры, чтобы он не катился.

После чего отводим ее в сторону, можно слегка чем-нибудь поддеть:

Далее можно приступать к отворачиванию всех гаек крепления корпуса (пенала) распределительного вала ВАЗ 2106. Сначала можно слегка ослабить их воротком, а потом быстро отвернуть трещоткой:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и с необходимым усилием потянуть за нее вверх, немного раскачивая в сторону, чтобы все это было легче делать:

Чтобы извлечь распределительный вал из крышки, нужно отвернуть две гаечки ключом на 10, которые находятся в передней части детали, на фото ниже они показаны отметками в цифрах:

Теперь с задней стороны распредвала можно слегка стукнуть хоть ручкой молотка (деревянной), и он двинется вперед:

Аккуратно вытаскиваем его вперед. В результате, он извлекается окончательно, результат этого показан на фото ниже:

Процесс установки происходит в обратной последовательности. Если вал необходимо заменить из-за сильного износа, то заодно произведите замену рокеров. Они вынимаются очень просто, достаточно лишь просто поднять каждый из них вверх, преодолевая сопротивление пружинного фиксатора и рокер свободно вынимается:

Если же вал меняться не будет, и рокера еще вполне пригодны для дальнейшей работы, то необходимо их ставить в той же последовательности, в которой они были сняты (если вы вообще их будете вынимать):

Если вы решили покупать новы вал, то на ВАЗ 2106 и аналогичные модели «классики» он будет стоить около 1 000 рублей, что не так уж и дорого.

Где расположен?

Можно выделить два вида моторов. Это агрегаты с верхним расположением распределительного вала, а также с нижним. На старых автомобилях до 50-го года устанавливались преимущественно нижнеклапанные моторы. Распредвал был расположен внизу, тарелки клапанов были направлены вверх. Моторы такой конструкции были дешевле в изготовлении, но и производительность их была низкой. Потом решено было уйти от этой схемы, и в результате инженеры и конструкторы перешли к классической схеме двигателя с верхним расположением механизма ГРМ. Однако нужно сказать, что нижнераспредвальные двигатели производят и сегодня.

Отличие нижневального ДВС от традиционного в том, что дополнительно в механизме ГРМ имеются штанги для компенсации расстояния от кулачков вала до толкателей клапанов в ГБЦ.

Принцип действия

Особенность данных валов – это форма. Так, на обычном металлическом цилиндрическом валу имеются кулачки и шейки. Изготавливается изделие методом литья и механической обработки. Вал вращается, а значит, должен оснащаться подшипником. Последний имеет форму втулки или же вкладыша. Подшипник принудительно смазывается.

Распределительный вал ВАЗ-2106 вращается вместе с коленчатым валом. Но на два оборота коленчатого приходится один оборот распределительного. Чтобы передавать вращение от коленвала, применяют цепной, ременной, зубчатый привод. За счет формы кулачков формируются фазы распределения газов. Впускной и выпускной клапан откроются и закроются строго в нужный момент. С помощью изменения геометрии кулачков можно улучшить работу мотора.

Через толкатели, рокеры (иногда напрямую и через гидрокомпенсаторы) кулачок распределительного вала нажимает на клапан. Последний открывается. Затем, по ходу вращения вала, на клапан давит уже вершина кулачка, и он открывается полностью и так же плавно закрывается. Геометрия кулачков дает возможность очень плавно взаимодействовать с толкателем клапана. От формы кулачков зависит и общая характеристика вала.

Шестерни ГРМ

Об этом стоит поговорить отдельно. Механизм газораспределения требует очень точной настройки шестеренки. Зачастую достаточно выставить шестерни по меткам распредвала на ВАЗ-2106. Но для более точной регулировки существует специальная разрезная шестерня. Зубцы в ней фиксируются на болтах к основанию. Если болты открутить, то положение шестеренки можно корректировать вплоть до 10 градусов. Можно найти самое оптимальное ее положение.

На более дорогих авто установлены современные двигатели, где данный процесс автоматизирован. Вместо шестерни распредвала (как на ВАЗ-2106) применяют муфты с гидроуправлением. Датчик знает текущий угол вала, а также обороты двигателя. Таким образом корректируются фазы распределения газов под разные режимы работы мотора.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

К сведению. Нумерация «горшков» начинается со стороны радиатора.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Ремонт и эксплуатация

Данная деталь считается достаточно надежной. Распределительный вал ВАЗ-2106 при разумной эксплуатации может ходить до капитального ремонта двигателя. Если в силовом агрегате нет гидрокомпенсаторов (а на ВАЗ-2106 их нет), то через каждые 15 тысяч километров нужно проверять зазоры распределительного вала с рокерами. Также нужна регулировка этих зазоров. Данная операция осуществляется посредством специальных измерительных щупов. Каждый из них имеет свою толщину, по которой и выставляется зазор.

Во всех типах моторов нужно контролировать натяжение ремня или цепи механизма ГРМ. И цепь, и ремень имеют определенный срок службы. Они после определенного пробега имеют свойство растягиваться или рваться.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Неисправности

Рассмотрим типичные неисправности распредвала ВАЗ-2106. Данный элемент, как и другие пары трения, подвержен естественному износу. Также изнашиваются или разрушаются подшипники, сальники. Поломка распределительного вала может вывести из строя и другие элементы двигателя.

Среди причин неисправностей можно выделить естественный износ, масло низкого качества, недостаточное давление в смазочной системе, малый уровень смазки, перегрев, механические повреждения. Все эти неисправности влекут за собой необходимость ремонта.

Ремонт и диагностика

Неисправный распределительный вал при работе будет вызывать шум. Опытные специалисты среди причин шума выделяют изношенный подшипник, который требует замены.

Если появились стуки распределительного вала, то, скорее всего, износились рабочие поверхности и вследствие этого образовались критические люфты. Зачастую имеются допуски на выработку и искривления. При стуках выполняют замеры и смотрят, нужна ли замена распредвала ВАЗ-2106. Установка нового не всегда требуется. Сейчас эти детали можно восстанавливать.

Снижение давления в масляной системе также может быть последствием критического износа механизма.

Замена распредвала в автомобиле ВАЗ 2106

Плановая замена распредвала проводится не так уж часто, если он подвергается правильной эксплуатации. Объем демонтажных работ небольшой и не представляет большой сложности. Последовательность проводимых работ:

1. Снимаем надклапанный кожух и отвинчиваем цепной натяжитель приводной системы газораспределительного механизма.
2. Отвинчиваем шестерню распредвала, для исключения случаев несанкционированного вращения вала требуется зафиксировать позицию транспортного средства в положении включенной скорости и подстраховаться установкой упоров под колеса автомобиля.
3. Отводим демонтируемую систему вбок для того, чтобы продолжить технологические операции.
4. Демонтируем все крепежи корпусной части (постели) распредвала в произвольном порядке, в отличие их последующего монтажа.
5. Демонтируем корпусную часть изделия, несколько раскачивая ее для более успешного схождения со шпилек.
6. Для извлечения распредвала откручиваем 2 гайку крепления изделия к постели, находящиеся во фронтальной части.
7. Постукивая рукояткой слесарного молотка, добиваемся поступательного движения вала с посадочного места.
8. Демонтируем вал из корпусной части.

Технологическая операция по установке распредвала ВАЗ 2106 производится по обратному сценарию. По возникновению необходимости замены распредвала по причине большой выработки, это проводится совместно с рокерами. Их снятие с посадочных мест не представляет сложности, необходимо лишь отстегнуть фиксатор пружинного типа.

В ином случае, при сборке изделия необходимо для затяжки распредвала применить динамометрический ключ для корректного определения момента затяжки распредвала, т.е. какое усилие для этого нужно применить. Что касается ремонта распредвала ВАЗ 2106, то нечасто применяется напыление металла на кулачки для достижения требуемых размеров для корректной работы изделия. Некоторые автолюбители устанавливают распредвал с Нивы на ВАЗ 2106 для увеличения мощности. Это, в принципе, элемент тюнинга автомобиля, и дает прирост мощности, как на нижних, так и верхних оборотах «движка».

Современный спортивный распредвал на ВАЗ 2106 устанавливается на тюнингованные двигатели «шестерки» для достижение иных, улучшенных мощностных характеристик. Автолюбителям следует знать, что динамика мотора напрямую связана с показательными характеристиками распредвала транспортного средства. Эти изделия, которые транслируют момент движения от коленчатого вала силовой установки к клапанной группе, производится в цельном виде с кулачками.

Существует особенная регулируемая звезда распредвала (другое название шкив Верньера), которая позволяет поставить распределительный вал на «опережение» таким образом, что в ВМТ точка подъема клапана впускного типа будет находиться выше, чем аналогичный параметр клапана выпускного вида. В то же время установка распредвала на т.н. момент «запаздывания» изменит показатель впускного изделия. Такая пропорция между подъемным коэффициентом клапанов в ВМТ показывает степень эффективности при эксплуатации распределительного вала того или иного вида.

Теоретическое правило можно сформулировать следующим образом: величина опережения вала будет смещать показатель мощности по диапазону оборотов в меньшую сторону, а показатель отставания будет выдавать обратный эффект. Только регулировка распредвала ВАЗ 2106 даст возможность увеличить параметры мощности транспортного средства.

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу нужно иметь представление о предназначении этого узла. Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Замена

Нужно учитывать, что это серьезная процедура, и лучше ее выполнять, если имеется опыт ремонта двигателя. Процесс замены выполняется следующим образом. Снимают кожух воздушного фильтра вместе с фильтром. Далее демонтируют клапанную крышку. Затем отгибают край стопорной шайбы распределительного вала. Необходимо ослабить цепь ГРМ – монтировкой ослабляют гайку натяжителя и фиксируют его положение гайкой.

Коленчатый вал устанавливают в такое положение, когда в четвертом цилиндре заканчивается такт сжатия. Метка звездочки распределительного вала должна совпадать с той, что есть на постели. Далее снимают болт звездочки распределительного вала. Цепь вместе со звездочкой связывают проволокой и укладывают в блоке.

Корпус распредвала откручивают и снимают со шпилек. Затем снимают крепеж, демонтируют упорный фланец, достают распределительный вал из его корпуса.

Все узлы и детали собираются в обратном порядке. Затяжка распредвала на ВАЗ-2106 строго контролируется при помощи динамометрического ключа.

Алгоритм замены распредвала ВАЗ 2107, ВАЗ 2106

1. Демонтировать крышку клапанов головки блока цилиндров. Вам будет также полезно ознакомиться со следующей публикацией: Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров без посторонней помощи.
2. Установить распредвал в конец сжатия четвертого цилиндра.
3. Ключом на «13» опустить натяжитель цепи, упереть монтажку в башмак, крепко сжать шток, зафиксировать его гайкой натяжителя цепи. В случае когда сделать это не получается, необходимо демонтировать натяжитель.
4. Плоской отверткой отогнуть стопорную шайбу болта крепления звездочки распредвала.

1. Четвертая передача поможет зафиксировать распредвал, избежать его проворачивания.
2. Ключом на «17» выкрутить крепежный болт звездочки.

1. Вместе с шайбами, звездочками и цепью извлечь крепежный болт. Цепи при этом лучше соединить со звездочками ниткой, благодаря этому можно избежать перескакивания цепи по зубьям звездочки.
