Одним из основных индикаторных устройств, расположенных на приборной панели является значок аккумулятора.

Его свечение красным цветом свидетельствует об отсутствии процесса зарядки аккумуляторной батареи. В этом случае водитель должен следовать к месту стоянки либо предполагаемого ремонта.

В темное время суток на движение у водителя остается не более 30-ти минут или 40 километров пробега. Какие причины загорания значка, можно ли устранить неисправность самостоятельно?

Что означает индикатор батареи?

После того, как вы запустите двигатель вашего автомобиля , автомобиль выполнит проверку, чтобы убедиться, что аккумулятор или генератор переменного тока генерируют точное напряжение. Затем через несколько секунд сигнальная лампа погаснет, если компьютер приборной панели определит, что батарея или генератор работают правильно. Если он остается включенным, компьютер, скорее всего, обнаружит проблему с системой зарядки.

Если этот предупредительный световой сигнал загорается, вы можете использовать только необходимые аксессуары, включая фары и дворники, чтобы не истощить батарею вашего автомобиля .

Пять проблем, которые вызывают индикатор батареи на приборной панели:

Как узнать, какой ареометр установлен?

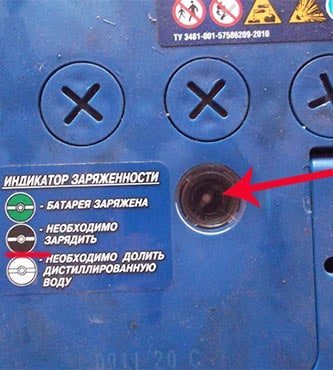

Для того чтобы узнать, какой ареометр установлен в батарее и на какой цвет ориентироваться, конечно, не нужно демонтировать прибор из АКБ. Для этого достаточно просто посмотреть на сопроводительные надписи, нанесенные рядом с индикатором, и сориентироваться в цветах.

Судя по сопроводительным надписям и цветовой индикации, этот ареометр имеет однопоплавковую конструкцию

Горит лампа "АККУМУЛЯТОР" на приборной панели!

Горит лампа зарядки аккумулятора.

Аккумулятор

Первое, что вы должны проверить, — это сам аккумулятор , так как он может вызвать появление предупреждающего значка на вашей приборной панели. При этом вам необходимо тщательно осмотреть аккумулятор и убедиться, что он в идеальном состоянии. Обычно вы видите зеленый индикатор на значке батареи, который указывает на хорошее рабочее состояние.

Когда вы видите красный индикатор на значке батареи, это может означать, что он перегревается. В зависимости от модели это также может означать, что батарею необходимо заменить как можно скорее. Как вы, возможно, уже знаете, у батарей могут быть разные способы указать, находятся ли они в хорошем рабочем состоянии. Итак, что вы можете сделать, это проверить инструкции на батарее, чтобы знать наверняка.

Вы также можете выполнить тесты, используя определенные инструменты , которые проверят, имеет ли аккумулятор вашего автомобиля правильное напряжение; следовательно, он все еще находится в хорошем рабочем состоянии. Вы также хотели бы осмотреть разъемы и убедиться, что они все еще находятся в хорошем рабочем состоянии. Если это не так, это может быть одной из причин, по которой загорается значок предупреждения о батарее.

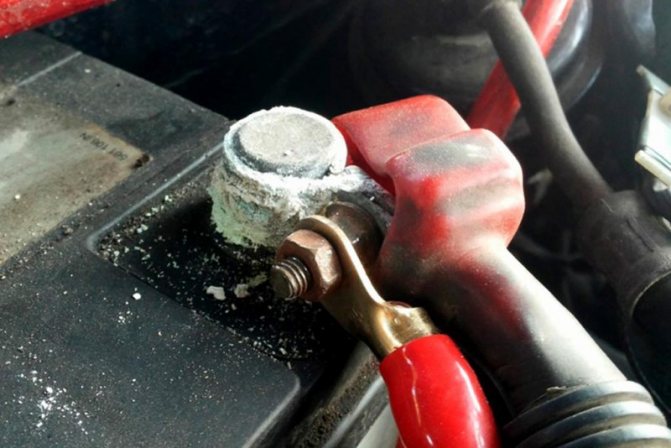

Убедитесь, что контактные точки, как положительные, так и отрицательные, сидят хорошо и чисто. Если это не так, это может помешать электрическому контакту. Если вы еще не знакомы, вы не сможете должным образом зарядить аккумулятор, если нет электрического контакта. Наконец, вы также можете проверить, когда батарея была установлена ​​в последний раз, так как она может дать вам представление о том, когда заменить ее.

Алгоритм ремонта

Рассмотрим случай, когда лампочка аккумулятора не горит, значения штатного вольтметра в пределах нормы, но на клеммах АКБ напряжение всего 12 В, а сам аккумулятор почти разряжен.

Это интересно: Как сделать размораживатель стекол автомобиля (антилед) своими руками?

Пробуем зачистить клеммы аккумулятора и подтянуть их. Если это не помогло, измеряем напряжение на самом генераторе (клемма «30»), замыкая второй контакт мультиметра на массу. Если полученное значение будет превышать то, которое получено на АКБ, стоит зачистить наждачкой эту клемму. Возможно, причина кроется в обрыве провода от генератора к батарее.

Случай №2. На приборке индикатор не горит, на аккумуляторе напряжение в норме (порядка 14 В), но он севший. Если на работающем моторе включить мощную нагрузку (фары), а стрелка заряда батареи при этом устанавливается в нулевое или близкое к нулю положение, можно говорить о том, что ослаб ремень генератора. Его следует натянуть, а при наличии дефектов – заменить. Если ремень не виноват, следует искать причину в других местах: проверить на обрыв статорную обмотку или на пробой диодный мост. Неисправный мост заменяем. При износе генераторных щёток тщательно измерьте их длину – результат менее 5 мм. говорит о необходимости замены щёток.

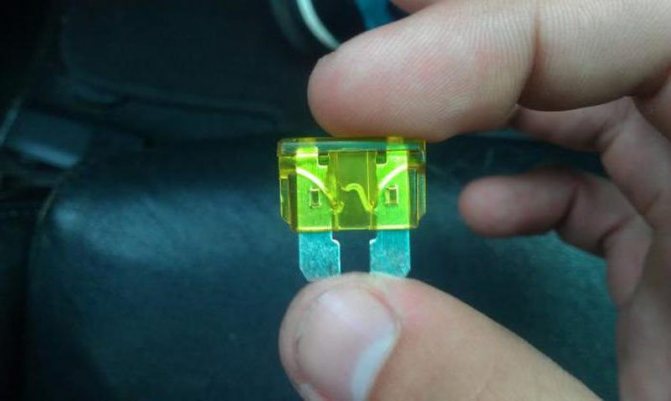

Случай №3. При повороте ключа индикатор аккумулятора не горит, заряд АКБ отсутствует. Возможная причина – перегоревший предохранитель (на разных моделях он имеет разный номинал, чаще всего – 10 А). Если после замены предохранителя проблема осталась, ищем причину неисправности в замке или реле зажигания.

Случай №4. В результате включения зажигания индикатор АКБ не горит, заряд батареи отсутствует, но все остальные приборы функционируют исправно. Первое, что нужно сделать, – подключить провод генератора, идущий от клеммы под номером 61, к массе. Если лампа при этом загорится, скорее всего, имеется обрыв в обмотке возбуждения. Возможно также ослабление контакта. Если после зачистки проблема не исчезла – проверьте саму лампу, он тоже иногда перегорает.

Случай №5. После включения зажигания индикатор горит и не гаснет после начала работы генератора (возможно мигание в процессе работы двигателя). В таких случаях виновником может оказаться слабый контакт на разъёме приборки. Если с этим всё в порядке, проверьте реле-регулятор, запитав его 12 вольтами, например, с АКБ. Если мультиметр показал меньшее значение, реле неисправно и подлежит замене.

ГОРИТ ЛАМПОЧКА ЗАРЯДА АККУМУЛЯТОРА — ПРИЧИНЫ И ПОИСК НЕИСПРАВНОСТЕЙ

Щетки генератора

Для того, чтобы убедиться в работоспособности щеток генератора, его корпус необходимо демонтировать и разобрать. В частности, извлечь щеточный узел и визуально их осмотреть. Их износ будет видно на глаз. Также при износе щеток зачастую на щеточном узле видны следы от искр, которые возникают в таких условиях. Естественно, что при необходимости изношенные щетки нужно поменять на новые.

Регулятор напряжения

Регулятор напряжения может выйти из строя по разным причинам — короткое замыкание в цепи, механическое повреждение узла, естественный износ, неправильное подключение к выводам аккумулятора. Для проверки регулятора напряжения вам понадобится электронный мультиметр. Проверка сама по себе несложная.

Диодный мост

Диодный мост можно самостоятельно проверить с помощью мультиметра. Рассмотрим алгоритм проверки на примере отечественного генератора 37.3701, устанавливаемого на автомобили ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Для начала нужно проверить отсутствие короткого замыкания в его цепи. Алгоритм проверки выполняется в такой последовательности:

• Электронный мультиметр перевести в режим измерения сопротивления (омметра).
• Один щуп мультиметра поместить на вывод 30 генератора, а другой — на корпус генератора.
• Если диодный мост исправен — значение сопротивления должно стремиться к бесконечности.

Далее нужно проверить положительные диоды на «пробой». Процедура следующая:

• Один щуп поместить на вывод 30 на генераторе.
• Второй щуп мультиметра поместить к одному из болтов крепления диодного моста.
• Если диоды исправны, то значение сопротивления будет стремиться к бесконечности.

Проверка отрицательных диодов на «пробой»:

• Один щуп мультиметра поместить на один из болтов крепления диодного моста.
• Второй щуп поместить на корпус генератора.
• Если диоды целые — сопротивление стремиться к бесконечности.

Проверка дополнительных диодов:

• Один щуп помещают на вывод 61 генератора.
• Второй щуп помещают на к одному из болтов крепления диодного моста.
• В случае, если диоды исправны значение сопротивления будет стремиться к бесконечности.

При выходе диодов из строя их меняют на новые или попросту перепаивают, если повредилась пайка. Проверка генераторов других марок будет проводиться по аналогичному алгоритму, будут отличаться лишь номера контактов.

Это интересно: Причины появления масла на свечах зажигания, способы решения

Неисправности подшипников

Поврежденный подшипник шкива может привести к его разбалансировке либо заклиниванию. В первом случае ремень будет «подъедать» и он будет изнашиваться. Во втором случае вал генератора попросту не будет крутиться либо будет подклинивать. В любом случае необходимо поменять подшипник при возможности либо самого шкива.

Что касается подшипника натяжного ролика, то обычно ролик меняют на новый целиком.

При возникновении люфта подшипника/подшипников шкива генератора либо натяжного ролика его ремня со временем происходит износ щеток генератора, а также его регулятора напряжения. Это происходит из-за возникающей вибрации при люфте, и потому что ремень ходит на шкивах неровно, и постоянно перепрыгивает и вибрирует. Указанное явление сопровождается обычно стучащими звуками, исходящими из места установки генератора.

Плохой контакт на генераторе

Нужно выполнить ревизию плюсового выводного контакта генератора автомобиля. В частности, на нем не должно быть следов коррозии, масла, различных технологических жидкостей, пыли, грязи. Соответственно, все контакты нужно почистить. Аналогично с «массой». Нужно проверить качество контактов на ней. Также желательно смазать закрытые контакты специальной защищающей смазкой.

Обрыв цепи генератора

В случае, если имеет место обрыв одной из фаз генератора либо выход из строя силовых диодов, сняв его, то нужно выполнить следующие диагностические меры:

1. Проверить болтовые соединения вывода фаз генератора с диодным мостиком. Чаще всего на одном из контактов имеется коррозия, открученный (незатянутый) болт, возможно загрязнение. Соответственно, необходимо выполнить ревизию не только поврежденного, но и других аналогичных контактов в профилактических целях. Если имеет место обрыв провода, то его можно попытаться заменить, однако это зависит от конкретной ситуации. Зачастую в таких случаях (или в случае повреждения изоляции) провода (обмотку) меняют на новую. Или меняют генератор целиком.
2. Выявить поврежденные силовые диоды и заменить их (поменять диодный мост). Иногда возникает ситуация, когда нарушается пайка на диодах. В этом случае диоды перепаивают.
3. Проверить статорную обмотку на предмет потемнения витков. Заодно имеет смысл проверить целостность изоляции визуально и с помощью мультиметра, проверив значение сопротивления изоляции. Если на изоляции проводов будут иметь место потемнения, то это означает, что генератор уже значительно износился, и лучше такую обмотку заменить на новую (перемотать).

Улучшить контакт

В случае повреждения проводки от генератора до аккумулятора необходимо выполнить ее ревизию, и при необходимости заменить провод на новый. Параллельно с этим обязательно нужно выполнить чистку всех контактов, как на генераторе, так и на аккумуляторе (клеммы). Необходимо выполнить чистку контактов диодного моста на генераторе и его плюсовой выводной контакт.

Если оксидировались места примыкания щеток генератора, то необходимо почистить заодно и их. При этом обратить внимание на то, чтобы со щеток графит не распространялся на другие элементы генератора. В случае, если щетки износились — их нужно заменить на новые. Иногда достаточно улучшить контакт «шоколадки».

Генератор

После того, как вы проверили аккумулятор, следующей вещью в списке будет генератор переменного тока. Вы должны знать, что могут быть разные способы того, как генератор может работать со сбоями, и это зависит от модели. В некоторых моделях генератор автомобиля просто сдается и больше не выдает заряд, в котором его целью является генерация электричества, которое передается на аккумуляторы.

Проверьте генератор

Регулятор

Другая проблема, с которой может столкнуться двигатель вашего автомобиля, возможно, связана с регулятором, который отвечает за быстрый заряд аккумулятора. Если он выделяет слишком много заряда, это может привести к повреждению вашей батареи. С другой стороны, если он не выдает достаточно заряда, у вас не будет достаточно мощности, чтобы позволить двигателю работать.

Вы также должны знать, что, поскольку регулятор является частью генератора переменного тока, это также может означать, что вы должны полностью заменить все это. Это гарантирует, что вы сможете избавиться от индикатора батареи на приборной панели.

Кабели

Следующее, что вам нужно проверить на двигателе вашего автомобиля, это кабели, убедиться, что они не ослаблены и работают правильно. Если у вас ослаблены кабели, возможно, он не сможет вращать генератор достаточно для зарядки аккумулятора . При этом вам нужно проверить, хорошо ли сидят кабели. Если он немного ослаблен, то вам нужно немедленно его затянуть.

Кроме того, вам необходимо убедиться, что электрические кабели подключены и надежно закреплены на разъеме аккумулятора. Вы также хотели бы проверить, все ли провода находятся в хорошем рабочем состоянии и не повреждены ли они. Если они повреждены, это может быть причиной того, что аккумулятор вашего автомобиля не заряжается; следовательно, на панели приборов загорается значок предупреждения о батарее.

Подводя итог, вам необходимо проверить аккумулятор, генератор переменного тока, регулятор, ремни и электрические кабели. Это может быть очень полезно, если вы уберете эти компоненты, чтобы они выглядели лучше. Вы также можете разбрызгивать воду на двигатель, чтобы очистить его, особенно если это необходимо. Вам также необходимо убедиться, что эти детали не мокрые, не порезаны и не повреждены.

При проверке, чтобы увидеть, почему загорается значок батареи на приборной панели, вы должны убедиться, что вы выключили кондиционер, так как он может потреблять много энергии. Вы также можете выключить фары, а также радио и любой другой внутренний свет. Вы также хотели бы избегать использования стеклоподъемников, поскольку они потребляют много энергии от вашей батареи.

Список неисправностей, приводящих к загоранию лампы

Итак, если вы заметили, что на панели приборов горит и не гаснет значок аккумулятора, можно сделать вывод, что его зарядка не происходит. Причин тому может быть несколько:

• заряд либо отсутствует полностью, либо настолько мал, что его значение меньше разницы потенциалов на аккумуляторных клеммах;
• реле контроля лампы вышло из строя;
• подгорели, окислились или ослабли контакты элементов цепи (на самой АКБ, на проводе массы, на генераторе).

Давайте рассмотрим эти случаи более подробно.

Генератор

В числе основных причин того неприятного факта, что на приборной панели автомашины постоянно горит красным значок аккумулятора, могут быть неисправности, относящиеся к генератору:

• обрыв ремня привода или его сильно ослабление – такие случаи отслеживает датчик и сообщает об этом бортовому компьютеру;
• вследствие износа токосъёмных колец или щёток генератора. Если износ не слишком большой, лампочка будет загораться при сильном увеличении электропотребления. Диагностирование такой неисправности требует демонтажа и разборки генератора;
• лампа аккумулятора может загореться и при выходе из строя регулятора напряжения, ответственного за поддержание величины зарядки АКБ в необходимом диапазоне. Как только напряжение заряда аккумулятора становится меньше нижнего порога, начинает гореть индикатор аккумулятора. Если на батарею идёт слишком большой ток, это грозит её перезарядом, закипанием электролита и быстрым выходом из строя дорогостоящего элемента. Для проверки работоспособности реле контроля лампы АКБ потребуется любой источник питания при наличии регулятора напряжения. Можно, например, использовать лабораторный блок питания;
• обрыв в цепи обмотки возбуждения. Определяется тестером посредством «прозвонки» обмотки;
• неисправность диодного моста обычно проявляется миганием лампы чека аккумулятора. Диагностирование производится мультиметром, который необходимо перевести в режим измерения сопротивления. Если выяснится, что диоды «пробиты», потребуется замена моста.

Это интересно: Как выбрать датчик массового расхода воздуха

Диагностика величины тока зарядки

Обычно, чтобы выяснить, почему горит лампочка аккумулятора, следует проверить величину напряжения зарядки АКБ. Здесь тоже не обойтись без мультиметра, который устанавливают в режим замера постоянного тока (обозначается как DCV). Двигатель в режиме проверки должен функционировать на холостых оборотах, а бортовую сеть нужно нагрузить по максимуму, включив большое количество потребителей тока. Напряжение на приборе не должно опускаться ниже 13.4 В. Если снизить нагрузку на бортовую сеть до минимальной, напряжение должно находиться в диапазоне 14,0-14,2 В.

Проблемы в ремне генератора

Обрыв или слабое натяжение ремня привода. Во время работы можно услышать посторонний гул, либо обнаружить обрыв визуально.

Реле контроля лампы АКБ

Во многих моделях легковых авто в цепи зарядки АКБ имеется специальное реле, подсоединённое к датчику зарядки батареи. Так, у вазовской классики присутствует такое реле контроля, которое при включении зажигания не прерывает цепь, в результате чего горит знак аккумулятора. Как только генератор начинает работать, реле размыкается и лампа гаснет.

Неисправное реле будет всегда в рабочем замкнутом состоянии, так что лампа будет сигнализировать о недозаряде аккумулятора постоянно. Чаще всего причина заключается в ослаблении/загрязнении внешних или внутренних контактов реле.

Ремень

Ремни отвечают за вращение генератора. Как только он вращается, он может генерировать достаточное количество электричества, которое будет передаваться на аккумулятор автомобиля. Как и любой другой компонент двигателя , очень важно следить за тем, чтобы ремни находились в отличном рабочем состоянии, чтобы ваш автомобиль работал эффективно и без сбоев.

Проводка

Зачастую причиной некорректной работы лампы аккумулятора является поврежденная проводка. Например, когда лампа горит в половину накала и даже тусклее, причем в самых разных ситуациях. Зачастую при этом виновата проводка. Например, провод, идущий от аккумулятора до генератора. В частности, известны случаи, когда при поврежденном проводе (перелом, повреждение изоляции) лампа при даже незначительной нагрузке на аккумулятор начинает немного светиться.

Аналогично может гореть лампа аккумулятора в половину накала из-за плохого контакта на регуляторе напряжения (так называемой «шоколадке»). Плохой контакт может быть из-за коррозии либо механического повреждения.

Износ выключателя зажигания

Индикация может гореть после глушения двигателя.

Сигнальная лампа

На многие отечественные автомобили, например, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114, ВАЗ 2115 в качестве сигнальной лампы аккумулятора устанавливается лампа старого типа с нитью накала. На указанных моделях предоставляется возможность менять эту лампу при демонтаже приборной панели при выходе ее из строя.

Однако некоторые автолюбители по неопытности или незнанию устанавливают вместо лампы с нитью накаливания светодиодную лампу. Это приводит к тому, что после запуска двигателя и работы его на холостых оборотах лампа (при напряжении чуть более 12 Вольт) продолжает гореть. Однако стоит принудительно поднять обороты двигателя примерно до 2000 оборотов в минуту, и лампочка батареи тухнет.

Другие причины

Нарушение электропроводки в общей цепи, окисление клемм АКБ или низкий заряд, короткие замыкания, пробой «на массу», отказ работы диодов, либо ослабление контактов в приборной панели.

Внимание!В случае выхода из строя генератора происходит быстрая разрядка АКБ во время движения. При отключённых основных потребителях тока (ближний свет фар, габаритные огни, кондиционер, аудиосистема, дворники) автомобиль проедет около 3-4 часов, после чего батарея полностью разрядится.

Включённая контрольная лампочка АКБ может свидетельствовать о серьёзной проблеме, поэтому необходимо выяснить причину нарушений и устранить неисправность.
