Какой порядок высоковольтных проводов ВАЗ 2109, подключение?
ВАЗ 2109, переднеприводный автомобиль.
Даже двигатель у этой модели расположен иначе под капотом в отличии от ВАЗа “классики”.
Двигатель расположен не вдоль, а поперёк, то есть параллельно лобовому стеклу.
Капот тоже открывается иначе чем у “классики”, замок спереди, капот открывается к стеклу.
Открыли капот перед нами двигатель, если нужно поменять провода (высоковольтные), то в начале нужно определиться где находится первый цилиндр из четырёх.
У ВАЗ 2109, впрочем как и у ВАХ 21093, 099, ВАЗ 2108 и.т.д, первый цилиндр это тот который ближе к ремню ГРМ.
Если открыли капот и стоите лицом к двигателю, первый цилиндр левый и дальше по порядку, если считать направо, то рядом с первым 2 цилиндр, далее 3 и 4 (у заднеприводных ВАЗов всё чуть иначе).
Мой мнение, установить провода на место не сложно, важно знать одно крышка трамблёра устанавливается только в одном положении.
На той самой крышке есть риска (метка), при всём желании Вы нек перепутаете.
Та самая метка, рядом гнездо, в это гнездо вставляется высоковольтный провод идущий к первому цилиндру.
Если считать по направлению против часовой стрелки, то последовательность такая, 1–3–4–2, вот схема
Если конечно Вы смотрите на ту самую крышку трамблёра со стороны расширительного бачка.
Из личного опыта (ездил на ВАЗ 2109, в своё время), могу добавить, если провод повреждён, видны потёртости, то его лучше заменить на новый, а ещё лучше при повреждении одного провода менять сразу все, то есть все 4.
Чтобы не ошибиться в подключении проводов от модуля зажигания на свечи цилиндров, нужно пройти по определённому алгоритму, так как даже специалисты порой ошибаются, когда торопятся. Итак алгоритм вот какой:

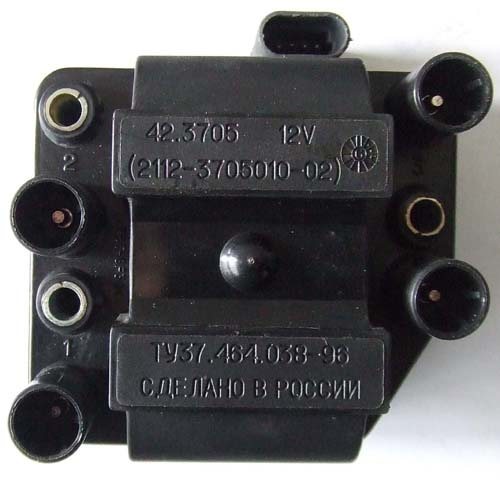

1 – Для начала смотрим на модуль зажигания, возле каждого гнезда подключения провода стоит цифра. Что означает эта цифра? А это как раз и есть номер цилиндра на который должен подсоединятся высоковольтный провод от этого гнезда.
2 – Берём в руки высоковольтные провода и распределяем их таким образом по длине: самый длинный – это первый далее по порядку на увеличение номера цилиндра уменьшается длина провода, и самый короткий соответственно четвёртый цилиндр. Надеваем провода и вытягиваем вдоль мотора.
3 – Теперь наклоняемся над мотором, стоя спереди автомобиля между двумя фарами, и слева на право считаем цилиндры 1-2-3-4. Берём провода и смотрим, они по длине должны уже попасть каждый в свой цилиндр, если сомневаетесь, тогда ставьте по одному проводу, лучше всего начинать с 4-го цилиндра и заканчивать 1-м цилиндром.
Если просто перечислю порядок работы цилиндров силового агрегата ВАЗ-2109, это будет малоинформативно. Нужно еще бы и знать откуда начинать считать эти цилиндры.
Двигатель внутреннего сгорания ВАЗ-2109 четырехтактный, четырехцилиндровый. Первый цилиндр находится ближе к ремню ГРМ (газораспределительн ого механизма) Далее, по направлению к моховику идут 2, 3 и 4 цилиндры. Цилиндр номер 4 находится у моховика. Если подойти к машине спереди, открыть капот, то нумерация цилиндров будет как строки в книге – слева на право.
Теперь разберемся в каком порядке подключать высоковольтные провода к гнездам трамблера и к свечам цилиндров. На крышке трамблера есть метка обозначающая цилиндр номер 1. Ставим в это гнездо высоковольтный провод а второй его конец устанавливаем на свечу первого цилиндра (см. схему выше) Теперь подцепляем три оставшихся провода. Если вы посмотрите на крышку трамблера с наружной стороны, то бегунок будет крутиться против часовой стрелки. Так следующий за гнездом первого цилиндра, против часовой, будет цилиндр номер 3 Вставляем в гнездо крышки провод и гоним его на третий цилиндр. Идем по кругу гнезд в крышке цилиндров так же против часовой стрелки. Следующим будет гнездо провода для четвертого цилиндра, ну и после него (рядом с первым) будет гнездо провода для цилиндра номер 2. Раскидываем провода по соответствующим цилиндрам.
Порядок подключения высоковольтных проводов на ВАЗ 2109 (карбюратор, инжектор)
Модуль зажигания на инжекторных ВАЗ 2109 заслужено считается одним из наиболее сложных электрических узлов. Если на инжекторах стоит именно модуль, то на карбюраторах предусмотрена самая простая катушка.
Фактическая, но невероятно важная задача модуля — это генерация тока высокого напряжения, который может достигать 30 тысяч Ватт. Ток следует по высоковольтным проводам на свечи, которые создают искру для воспламенения топливовоздушной смеси.
Классическая катушка зажигания — это один из компонентов модуля, потому система работает по куда более сложному принципу, нежели на карбюраторах.
ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ
Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.
Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.
Высоковольтные провода
Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.
Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.
Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.
- Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
- На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
- Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.
Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.
Как правильно подсоединить провода
При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

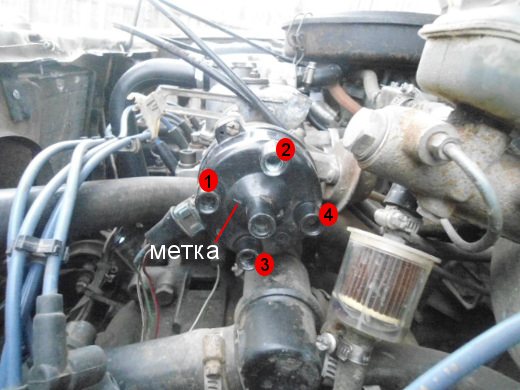

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:
- у метки расположено гнездо первого цилиндра;
- в самом низу подключается третий;
- на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
- в верхней точке подключается второй цилиндр.
На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый
При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется
Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.
Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.
Порядок работы цилиндров в рядном 4 цилиндровом двигателе
Особенности модуля зажигания
Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.
Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.
Компонент
Особенности
Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления
Отвечает за распределение информации в виде электронных импульсов
Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства
Катушка зажигания
Расположение
Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

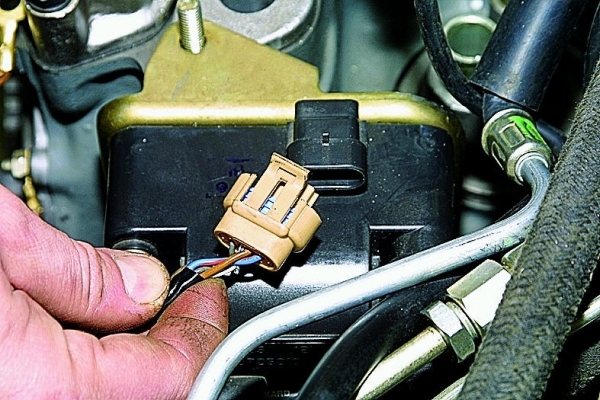

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.
Расположение устройства
Принцип работы
Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.
- Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
- Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
- Далее уже свечи активируют искру, происходит воспламенение и так далее.
Неисправности МЗ
Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:
- Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
- Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
- Плавают обороты на холостом ходу;
- Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.
Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.
Отключение и проверка
Проверка свечей
Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:
- Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
- Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
- Дефектные свечи отправить на свалку, на их место установить новые.
Ремонт двигателя ВАЗ 2114
В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость в капитальном ремонте силовой двигательной установки, при ее правильной эксплуатации, возникает при достижении 150 000 км пробега. В этом случае нужна переборка двигателя ВАЗ 2114.
Перед тем как приступить к разборке двигателя нужно слить масло и охлаждающую жидкость, а после этого помыть весь агрегат. Обязательно надо снять все навесное оборудование, чтобы не повредить его при переборке. Отсоединить все трубки, через которые подается бензин. Убрать все системы и узлы, связанные с подачей воздуха, снять воздухоподающие и отводящие шланги и патрубки. Снять патрубки системы охлаждения и сапун картера. Не забыть отсоединить дроссельный патрубок. Убрать ресивер, а также кронштейн крепления трубопроводов и топливную рампу, вытащить форсунки с регуляторами. Удалить провода с модулем зажигания и датчиком детонации. Выкрутить свечки зажигания. После этого выкрутить все датчики. Снять генератор, убрав предварительно натяжной ремень. С генератором поснимать все кронштейны и планки необходимые для его установки и регулировки. Заблокировать маховик и снять шкив генератора. Снять привод распредвала с крышкой, механизмом натяжения и шкивом. Открутить помпу, снять выпускной коллектор и термостат. Отсоединить масляный фильтр и масляный картер, после чего вытащить масляный насос. Для того чтобы снять поршневую группу требуется открутить гайки с шатунных болтов и удалить крышку. Поскольку маховик заблокирован, надо открутить крепления его с фланцем и снять диск маховика. Убрать крышки с коренных подшипников вместе с нижними вкладышами. Аккуратно вытащить коленчатый вал
Обращаться с ним требуется очень осторожно, чтобы не допустить повреждений и царапин. Убрать верхние вкладыши и упорные полукольца.
Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.
Видео о двигателе ВАЗ-2114
Чем грозит неправильная настройка зажигания
Если неправильно выставлен угол зажигания, то двигатель может вести себя следующим образом:
- Слишком ранее зажигание, которое приводит к детонации. Это не только снизит комфорт от использования вашего автомобиля, но и повредит цилиндр, деформирует поршни и кольца.
- Ранняя детонация и большое количество топлива в двигателе приводят к образованию большого количества газов в силовом агрегате, имеющих белый цвет. Поэтому определить его можно по идущему после пуска автомобиля белому дыму из выхлопной трубы.
- Перед ускорением происходит несколько секунд, то есть вы нажимаете на педаль газа, а автомобиль реагирует на это не сразу. В такой ситуации особенно опасно идти на обгон на оживленных трассах.
- Топливо расходуется быстрее, так как двигателю нужно его больше.
- Сбои в работе мотора часто случаются на холостых оборотах.
Чаще всего проблемам с зажиганием подвержены ВАЗ-2109, оснащенные карбюратором.
Модели с инжектором легче настроить, их владельцы реже сталкиваются с необходимостью настройки зажигания.
Настройка ВАЗ-2109, имеющего карбюраторный двигатель
Для начала подготовьте автомобиль к выполнению этой работы:
- Запустите мотор, прогрейте его до 90 градусов и под контролем тахометра доведите количество оборотов силовой установки до 800.
- Удалите трубку, по которой происходит разрежение со штуцера. Конец этой трубки зажмите пальцем и поднимите обороты до того момента, когда разрежение исчезнет.
- В этот момент отключите мотор и перегните трубку так, чтобы просвета не было. Ослабьте крышку трамблера. Достаньте пробку и очистите смотровой люк со шкалой, расположенный на картере КПП.
Далее вам необходимо будет выставить угол зажигания. Эта работа делается по инструкции:
- при помощи отвертки проверните маховик так, чтобы в окошке показалось длинное деление (цилиндры 1 и 4 в это время встанут в позицию ВМТ);
- проверьте насколько правильно выставлен маховик по шестерне ГРМ – для этого снимите кожух с механизма;
- если все сделано правильно метка на шестерне совпадет с той, что находится на ремне.
Подтвердите результат настройки при помощи стробоскопа. Для этого:
- катушка зажигания соединяется с красным щупом стробоскопа;
- на корпус устанавливается черный щуп;
- провод крепления закрепляется на 4 цилиндре.
Теперь все подготовительные мероприятия закончены, можно начинать настраивать зажигание:
- Заведите мотор и доведите его до 800 оборотов.
- Стробоскопом подсветите смотровое окно.
- Сделайте корректировку угла, отсчитывая расстояние от центральной точки. Делать этого нужно в соответствии с типом применяемого вами бензина.
- Корпус распределителя поворачивайте вправо – так вы не допустите ошибку. Если делать это в противоположную сторону, то угол будет понижаться.
На трамблере есть специальная шкала, на которой имеются обозначения «±», с ее помощью вы точно не допустите ошибку при настройке. Как только необходимая позиция будет выставлена – фиксируйте крышку механизма, распределяющего зажигание.
Как делается регулировка зажигания ВАЗ-2109 карбюратор
Система зажигания автомобиля играет очень важную роль в процессе работы двигателя, независимо от системы питания. Благодаря ей происходит контроль подачи искры в каждую из камер, в зависимости от меток на расположенных на крышке цилиндров. В карбюраторной «девятке» этот порядок пронумерован цифрами: 1-3-4-2.
В зависимости от угла опережения, выставленного в трамблере, зажигание может быть поздним, ранним или же нормальным. Для переднеприводных автомобилей этот процесс имеет особое значение.
Признаки неверной настройки зажигания
Признаки того, то необходима регулировка зажигания на карбюраторном ВАЗ-2109, могут быть разными. Первый симптом сбитого угла зажигания – снижение мощности автомобиля. Это часто происходит в том случае, когда карбюратор засорен и в камеру сгорании не попадает нужное количество топлива.
Второй признак, по которому удастся заподозрить неправильную работу зажигания – провал педали газа в пол, при ее нажатии.
Третий – неустойчивая работа автомобиля на холостом ходу. Часто это происходит из-за засорения жиклеров или неправильной смеси, подающейся карбюратором.
Четвертым признаком является повышенный расход топлива. Его впору выделить как главный симптом неправильной работы системы зажигания. Естественно, он может проявляться и при других неисправностях, но, как показывает практика, сбитый угол трамблера становится причиной большого расхода топлива.
Пятый признак – проблемный запуск двигателя. Столкнувшись с такой проблемой, не стоит винить карбюратор, он не причем, причину необходимо искать в системе зажигания.
Регулировка зажигания
Перед тем как начать регулировку зажигания, необходимо подготовить двигатель. Для этого его следует прогреть несколько минут. После этого на работающем на минимальном холостом ходу, двигателе нужно снять силиконовую трубку со стороны карбюратора, чтобы она осталась прикрепленной к вакуумному регулятору опережения зажигания, и проверьте, разряжена ли она. Если нет вакуума, можно выключить двигатель. Далее следует заглушить отверстие в трубке. Для этого желательно воспользоваться обычным болтом. После этого можно приступать к регулировке системы зажигания. В первую очередь необходимо открутить три гайки, на которых крепится трамблер. На «девятке» предусмотрен специальный лючок со шкалой для регулировки угла зажигания.
Маховик ВАЗа нужно расположить так, чтобы поперечная метка была напротив треугольника, расположенного на шкале. Это положение маховика рассчитано на пребывание поршней первого и четвертого цилиндра в верхней мертвой точке, с углом опережения зажигания равным нулю.
Дальше понадобится стробоскоп. Его нужно подключить к цепи, согласно схеме, применяемой к модели устройства. Обычная схема подключения следующая: Красный провод от стробоскопа нужно подключить к плюсовой клемме АКБ, а черный – к знаку минус, а металлический зажим должен быть установлен на провод четвертого цилиндра.
Далее можно проверять установку. Для этого заведите двигатель и наведите устройство определения на лючок со шкалой. Метка, расположенная на маховике, обязана соответствовать правильному делению на шкале, а треугольник должен указывать на нулевое положение. Не спеша проворачивайте трамблер по часовой стрелке, пока метка на шкале не сдвинется на 2 градуса (92 бензин) или на 6 градусов (для 95-го).
После установки зажигания отсоедините стробоскоп и последовательно снимите: провода с четвертого цилиндра, аккумулятора и катушки. Силиконовую трубку подключите обратно, к карбюратору.
Далее необходимо проверить, насколько правильно выставлена система зажигания. Для этого заводите мотор и прогревайте его до рабочего температурного показателя. Если все сделано правильно, симптомы, присутствующие до этого пропадут. Если все по-прежнему – искать проблему нужно в карбюраторе.
Иногда, например, на безлюдной проселочной дороге, не всегда есть возможность найти стробоскоп. В этом случае можно отрегулировать без стробоскопа, воспользовавшись лампочкой. Для этого необходимо:
Отсоединить провод, идущий от катушки зажигания к трамблеру. К нему нужно подсоединить провод от лампы, второй подключить к кузову автомобиля. Так же как и при работе со стробоскопом, открутить крепление трамблера. Завести мотор. Лампа должна загореться. После этого следует не торопясь вращать трамблер, пока свет от лампочки не погаснет
После этого нужно плавно осторожно проворачивать трамблер в другую сторону, до включения лампы. Как только появится свет, крепление можно затягивать.
Как проверить зажигание на инжекторе
Сначала вам необходим
о будет провести полную компьютерную диагностику системы. Если будут найдены проблемы бортовой компьютер укажет на них путем красной индикации «Check». Чаще всего причиной поломки становится не электронный модуль зажигания, а проблемы с заслонкой дроссельного узла.
Тут вам понадобится мультиметр, которым нужно делать замеры напряжения в системе. После поворота ключа в системе зажигания показания прибора должны быть следующие:
- общее напряжение бортовой цепи – 12 В;
- показатели датчика заслонки дросселя – 0,5 В, при этом заслонка открыта всего на 1%.
После нажатия на педаль акселератора показания прибора должны измениться в диапазоне 4,5 В. При необходимости смените датчик открытия заслонки и проведите настройку функциональности системы при помощи компьютера с установленным программным обеспечением. Лучше всего настройку инжектора проводить с участием специалиста и использовать для этой работы только лицензионное программное оборудование.
Какой порядок высоковольтных проводов ВАЗ 2109, подключение?
ВАЗ 2109, переднеприводный автомобиль.
Даже двигатель у этой модели расположен иначе под капотом в отличии от ВАЗа “классики”.
Двигатель расположен не вдоль, а поперёк, то есть параллельно лобовому стеклу.
Капот тоже открывается иначе чем у “классики”, замок спереди, капот открывается к стеклу.
Открыли капот перед нами двигатель, если нужно поменять провода (высоковольтные), то в начале нужно определиться где находится первый цилиндр из четырёх.
У ВАЗ 2109, впрочем как и у ВАХ 21093, 099, ВАЗ 2108 и.т.д, первый цилиндр это тот который ближе к ремню ГРМ.
Если открыли капот и стоите лицом к двигателю, первый цилиндр левый и дальше по порядку, если считать направо, то рядом с первым 2 цилиндр, далее 3 и 4 (у заднеприводных ВАЗов всё чуть иначе).
Мой мнение, установить провода на место не сложно, важно знать одно крышка трамблёра устанавливается только в одном положении.
На той самой крышке есть риска (метка), при всём желании Вы нек перепутаете.
Та самая метка, рядом гнездо, в это гнездо вставляется высоковольтный провод идущий к первому цилиндру.
Если считать по направлению против часовой стрелки, то последовательность такая, 1–3–4–2, вот схема
Если конечно Вы смотрите на ту самую крышку трамблёра со стороны расширительного бачка.
Из личного опыта (ездил на ВАЗ 2109, в своё время), могу добавить, если провод повреждён, видны потёртости, то его лучше заменить на новый, а ещё лучше при повреждении одного провода менять сразу все, то есть все 4.
Чтобы не ошибиться в подключении проводов от модуля зажигания на свечи цилиндров, нужно пройти по определённому алгоритму, так как даже специалисты порой ошибаются, когда торопятся. Итак алгоритм вот какой:
1 – Для начала смотрим на модуль зажигания, возле каждого гнезда подключения провода стоит цифра. Что означает эта цифра? А это как раз и есть номер цилиндра на который должен подсоединятся высоковольтный провод от этого гнезда.
2 – Берём в руки высоковольтные провода и распределяем их таким образом по длине: самый длинный – это первый далее по порядку на увеличение номера цилиндра уменьшается длина провода, и самый короткий соответственно четвёртый цилиндр. Надеваем провода и вытягиваем вдоль мотора.
Лада 2109 › Бортжурнал › Двухконтурное зажигание на ваз 2109
Несколько раз мучался зимой с запуском движки.Даже не в морозы а в 0 градусов приходишь заводить а машина молчит.выкручиваешь свечи сырые и аккумулятор в итоге сел!С хорошим аккумом заводится нормально.Как оказалось в итоге у меня стояла катушка от контактного зажигания Б-117 от классики.Сразу поменял на катушку от БСЗ.И машина стала заводиться и ехать гораздо лучше но на этом я не остановился и решил сделать Двухконтурное зажигание с 2-мя датчиками холла,2-мя коммутаторами и 2-мя катушками от волги змз-406
Для начала я стал собирать трамблёр т.к это самая основная и тонкая деталь системы.Взял за основу трамблёр от ОКИ, можно и обычный девятошный.Просто он у меня был от окушки лежал в гараже.Разобрал его полностью и приступил к монтажу 2-го датчика холла прямо на штатную площадку по углом 90 гр.Разметил примерно положение 2-го датчика.На площадке имеются риски примерного положения середины датчика:
просверлил и нарезал метчиком резьбу для болтиков:
Потом аккуратно подрезал полотном по металлу сами датчики холла чтобы они не мешали друг другу.Примерно так это выглядит:
далее доработал вал, заменил грузики опережения угла зажигания на девятошные.Они меньше и легчечем у оки, на фото показаны окушинские грузики!И соответственно пружинки тоже заменил.Шторка осталась штатная окушенская я её не трогал.если делать из девятошного вала то шторку надо тоже доработать отпилив две противоположные.чтобы была как на фото:
на этом с валом всё!Далее из самого корпуса трамблёра выпилил небольшой кусочек для крепления вилки 2-го датчика холла, просверлил отверстие и нарезал резьбу для болтика
Далее всё это дело собрал.Вот что получилось:
Примечание:при сборке оказалось что площадка на которую крепятся датчики холла от«Оки» больше чем от «2109» и крепить датчик оказалось проще так что ещё один+, Сами датчики желательно покупать одинаковые в одном магазине из одной партии тк они немного отличаются!на этом с трамблёром пока всё!
Далее прикупил остальные необходимые детали это: 2-е катушки от волги змз-406,жгут проводов для БСЗ 2108,коммутатор «Астро» тк такой же у меня уже стоял
Подключал проводку по схеме:
Примечание:подключая по схеме 1 тахометр будет показывать в два раза меньше оборотов.Если же вы хотите сделать тахометр нормальный то есть ещё схема 2,там надо будет впаять 2-а диода КД213А.но я этого делать не стал и сделал по схеме 1.И ещё не пытайтесь подключать провода без диодов по схеме 2 тем самым вы параллелите обе катушки и получается что искрят все 4-е свечи одновременно присрабатывании обоих датчиков холла!Испытанно самим лично)
Для катушек сделал металлическое крепление, но получилось неочень:
И теперь о самом главном:чтобы система работала хорошо надо настроить синхронностьдатчиков холла чтобы искра на всех цилиндрах была с одинаковым опережением.Для этого надо сделатьпротивоположную метку на маховике это будет ВМТ 2-го цилиндра.Нужно отсчитать от штатной метки 64 зуба по венцу.И с помощью стробоскопа совмещать обе метки с 1-го и 2-го цилиндра, двигая 2-й датчик холла вверх вниз или обоими датчиками по направлению белых стрелок.для этого я рассверлил отверстия тонким сверлом в датчиках чтобы двигать.
Общие советы при подключении высоковольтных проводов.
Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.
Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.
Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)
Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).
Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.
Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.
Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.
Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.
Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.
Центральный провод от катушки зажигания (бобины)
1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.
Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)
Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.
Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)
Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.
Очень часто при ремонте Ваз 2109 с распределителя зажигания или со свечей зажигания снимают высоковольтные провода. Только вот беда, мало кто запоминает как они были подключены до этого. Чтобы избежать путаницы необходимо знать последовательность подключения высоковольтных проводов Ваз 2109 сначала на распределитель зажигания, а потом на свечи каждого цилиндра.
Подключение проводов к распределителю зажигания Ваз 2109
Крышка распределителя зажигания одевается на него только в одном положении, одеть по другому её нельзя. Крышка распределителя имеет метку, эта метка обозначает гнездо высоковольтного провода первого цилиндра двигателя Ваз 2109. Последовательность работы цилиндров двигателя Ваз 2109 следующая: 1-3-4-2. Бегунок распределителя зажигания вращается против часовой стрелки, если смотреть со стороны крышки. Поэтому нижнее гнездо соответствует высоковольтному проводу цилиндра №3. Следующее гнездо если идти против часовой стрелки соответствует цилиндру №4, и верхнее гнездо соответствует цилиндру №2. Все это изображено на картинке, представленной ниже. Нумерация цилиндров двигателя Ваз 2109 начинается от ремня ГРМ и идет слева направо.
Расположение цилиндров Ваз 2109
То есть самый ближний к ремню ГРМ цилиндр первый, самый ближний цилиндр к стартеру — четвертый. Если провода с распределителя зажигания будут перепутаны, то машина не будет заводится. Поэтому если Вы снимаете высоковольтные провода, то подключать назад их необходимо так как они и сидели до этого. А то бывают товарищи, поснимают провода, перепутают их и потом поднимают панику, что машина перестала заводиться.
Система зажигания (СЗ) в любом авто является одной из важных в машине, так как именно ее оптимальная работа обеспечивает запуск мотора. Неисправности одного из элементов СЗ могут привести к неполадкам в работе силового агрегата. Что представляет собой схема зажигания ВАЗ 2109 карбюратор, какие неполадки могут случиться в ее работе и как самостоятельно настроить зажигание? Узнайте из этого материала.
Система электрооборудования автомобиля
После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.
Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)
Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).
Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.
Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.
Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.
Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.
Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.
Центральный провод от катушки зажигания (бобины)
1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

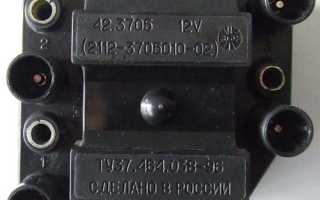

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)
Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.
Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)
Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.
Общие сведения о системе зажигания «Девятки»
Система зажигания в 21099 инжектор или карбюратор являет собой совокупность множества компонентов и механизмов, взаимосвязанных друг с другом. Основное назначение СЗ заключается в производстве электрического разряда, который впоследствии используется для возгорания топливо-воздушной смеси в цилиндрах мотора. Одним из основных параметров СЗ считается момент появления этого разряда, то есть искры, поскольку именно этот параметр определяет правильность работы силового агрегата.
Какие элементы включает в себя электросхема СЗ:
- Катушка или модуль. Это устройство обрадует высоковольтных разряда и осуществляет его передачу на свечи по высоковольтным кабелям.
- Свечи. Данные устройства используются для передачи высоковольтного импульса в цилиндры силового агрегата, где находится топливо-воздушная смесь. Свечи со временем могут работать некорректно, причиной тому является износ либо образование нагара на электродах. Такие проблемы могут привести к некорректной работе двигателя в целом, а также трудному его запуску в частности.
- Высоковольтные провода. Они соединяют распределительный узел со свечами. Работоспособность высоковольтных проводов также важна, поскольку в случае их пробоя водитель также может столкнуться в некорректным функционированием ДВС.
- Распределительное устройство. Этот узел распределяет высоковольтный разряд по определенным свечам, поскольку цилиндры должна срабатывать в определенном порядке. Одним из основных компонентов распределителя является вакуумный регулятор.
- Коммутатор.
- Монтажный блок.
- Реле зажигания.

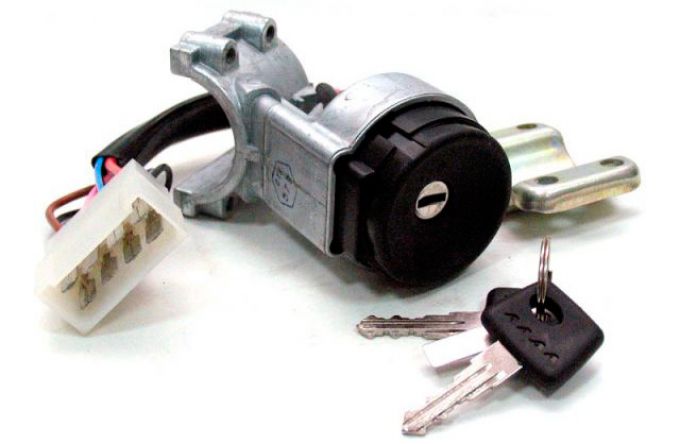

- Выключатель, то есть замок. С его помощью водитель дает команду на запуск мотора (автор видео — Наиль Порошин).
Чем грозят неисправности в зажигании?
Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.
Предлагаем более подробно ознакомиться с неполадками:
- Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
- Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
- При работе на холостом ходу силовой агрегат троит, работает неравномерно.
- ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
- Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.
Базовые понятия в работе зажигания
Как правильно подключить кроссовер
Чтобы докопаться до сути проблемы, необходимо знать механизмы работы данного узла. Для этого разберем некоторые азы теории, зная которые можно углубляться в вопрос исправления поломки.
Первое, что необходимо усвоить, что же собой представляет система зажигания. Система зажигания — связанные между собой узлы и устройства, совместная работа которых обеспечивает возникновение электрического разряда, который поджигает топливную смесь, обогащенную воздухом, в камере внутреннего сгорания.
Однако, для разбора проблемы нам нет необходимости знать всю систему. В большей степени нас интересует момент появления искры, который и отвечает за корректную работу всей системы. Момент, когда появляется искра называется моментом зажигания, поскольку он определяет временные рамки, в которых и поджигается сжатая топливная смесь.
- как понять, что зажигание выставлено неправильно;
- какие последствия могут быть;
- как правильно выставить зажигание.
под капотом ВАЗ 2109 Довольно часто автовладельцы ВАЗ 2109 связывают проблемы в работе своего автомобиля с неисправностями карбюратора. На самом деле, некоторые неполадки стоит воспринимать исключительно как следствие неправильно выставленного момента зажигания. Такими неполадками могут стать: затрудненный старт работы двигателя и белый едкий дым из выхлопной трубы.
Зажигание ВАЗ-2109
Да, опытные автовладельцы скажут, что описанные ниже неисправности могут быть связаны с неправильной работой и других систем и будут правы. Мы же предлагаем проверить первую и основную догадку о причинах поломки — неправильно выставленный угол зажигания. Список наиболее распространенных неполадок в работе двигателя:
- Чрезмерной высокий уровень детонации в поршневой системе двигателя. Опознать данную проблему можно по следующим признакам: при вдавливании педали газ в двигателе появляется звенящий звук. С этой проблемой сталкиваются неопытные или невнимательные автовладельцы, которые уделяют недостаточно внимания при техническом обслуживании. Причина преждевременной детонации заключается в раннем срабатывании зажигания, которое может привести к деформации поршневых колец. А ведь ремонт этого узла является очень дорогостоящим.
- Если при старте работы двигателя из выхлопной трубы выходит черный дым, это также может свидетельствовать о преждевременном зажигании.
- Ощутимая потеря мощности двигателя; увеличенный расход топлива; заторможенная реакция двигателя на смену режима работы, слабая приемистость. Все эти “недуги” в работе “сердца” вашего автомобиля говорят о запоздалом срабатывании зажигания. Причина подобного явления в том, что топливная смесь не успевает полностью выгореть при достижении поршнем наивысшей точки работы. Верхняя точка работы поршня еще известна как мёртвая. Вот и получается, что при негативном движении, топливная смесь все еще сгорает в цилиндре. Помимо этого возможна и другая причина, а именно очень высокая температура выпускных труб.
- В случае, если проблема в работе двигателя возникает непосредственно при нажатии на газ, то, вероятно, зажигание срабатывает позже, чем это необходимо. При таком варианте работа двигателя происходит с перебоями, а нажатие на педаль газа вызывает провалы в его функционировании. Наличие такой проблемы может вызвать рывки при движении автомобиля.
- Заведенный двигатель не поддерживает или плохо поддерживает работу на холостых оборотах.
Возникновение одной из перечисленных неисправностей в работе ВАЗ-2109 должно вызвать у автовладельца тревогу. В таком случае стоит проверить угол, на который выставлена система зажигания. Может быть и так, что повторное выставление угла зажигания решить вашу проблему.
Система зажигания – это связанные между собой разнообразные приборы и устройства, которые гарантируют появление электрического разряда, который в свою очередь поджигает смесь топлива и воздуха в системе двигателя внутреннего сгорания. Данная система играет огромное значение в техническом оснащении автомобиля и электрооборудовании.
Нас интересует не вся система зажигания, а только момент появления искры, который определяет правильность работы всей системы. Этот момент называется моментом зажигания, т.к. определяет время поджигания рабочей смеси в сжатом виде. Неправильно выставленный момент зажигания влечет за собой множество проблем в работе автомобиля. С помощью данной статьи вы узнаете, как определить неполадку, чем она грозит и как её исправить.
ВАЗ-21099: под капотом
Ваз 2109: провода свечей зажигания, как причина неполадок
Ваз 2109 провода свечей зажигания, проверка тестером свечного броне провода
В ваз 2109 свечные провода играют весьма важную роль для запуска и работы ДВС, ведь именно с их помощью осуществляется передача тока высокого напряжения от катушки к свечам зажигания. От того насколько в ваз 2109 провода свечи исправны и эффективны проводов зависит своевременное и интенсивное воспламенение смеси воздуха и бензина, а стало быть, и стабильная, бесперебойная работа мотора. Наша инструкция поможет вам разобраться с устройством, назначением и правильным подключением этих электропроводов. Однако, не смотря на кажущуюся простоту устройства, электропровода эти имеют множество «болячек» и поэтому могут доставить вам кучу неприятностей, которые непременно отразятся на нервах и кармане, устройство смотрите на фото ниже.
Устройство бронированного электропровода свечей
Типичные неисправности электропроводов
Неисправности, как правило, сводятся к тому, что электрический ток либо совсем не поступает к свече зажигания, а если поступает, то в ограниченном количестве. А происходит это по следующим причинам:
- Когда происходит разрыв токопроводящей жилы, через которую идет импульс
- Если есть утечка тока, это значит, что изоляция повреждена, появился пробой тока на сторону
- Значение сопротивления превышает допустимое
- Возникли проблемы в контактах (либо со свечой, либо с трамблером и катушкой зажигания).
Если произошел разрыв токопроводящей жилы, тогда возникает внутренняя искра, иначе говоря — образуется искровой разряд между кончиками порванного провода, который сильно снижает напряжение, а так же становится причиной возникновения паразитического электромагнитного импульса. Итак:
- Возникающий импульс, разумеется, негативно сказывается на правильности работы электрических датчиков автомобиля
- Всего один такой дефектный высоковольтный электропровод зачастую становится причиной возникновения вибрации и появления перебоев в работе мотора
- Кроме того, поврежденный высоковольтный электропровод приводит к воспламенению в цилиндре с некоторым опозданием либо вообще через раз, тогда нарушается синхронность работы цилиндров и мотора в целом
Проверка электропроводов
Проверить провода сможет любой, причем своими руками, для этого не требуется знаний электрики, либо специальных труднодоступных инструментов, помощников, только знание — что делать и в каком порядке:
- Сначала необходимо проверить на ваз 21093 провода свечей визуально, на предмет видимых повреждений (например трещин, изломов и других).
- Затем стоит убедиться в отсутствии пробоя, проделать это можно даже в отсутствии каких – либо измерительных приборов, вполне достаточно будет заглянуть под капот, при работающем моторе, когда стемнеет, если есть пробой, то будет видна искра в процессе работы мотора на пробитом электропроводе
- Еще проверить высоковольтные электропровода можно с помощью провода, нужно лишь ночью взять кусочек провода и зачистить концы его с обеих сторон. Затем одним концом необходимо замкнуть проводок на «массу» (это корпус машины), а второй конец берем руками и водим по всей длине каждого электропровода, не пропуская стыки и колпачки и прочее. В точках пробоя будет возникать искра
Также можно измерить сопротивление высоковольтных электропроводов, для этого нам потребуется тестер (мультиметр):
- Включаем режим омметра
- Снимаем провод со свечки первого цилиндра, отключаем его от трамблера(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания)
- Подключаем электроды мультиметра к обоим концам провода и проверяем показания
У исправных электропроводов сопротивление варьируется в границах от 3,5 до 10 килоОм, все зависит от типа самих электропроводов. Значение сопротивления указано, как правило, на изоляции бронированных электропроводов. При проверке каждого провода, разброс между значениями не может превышать 2-4килоОм. При обнаружении большего разброса провода следует заменить. Кстати, замена производится комплектом, то есть сразу все вместе, цена здесь не повод для экономиисе вместе. В завершении предоставляем вашему вниманию показания сопротивления для наиболее популярных бронированных электропроводов:
- Марки Tesla (Тесла) имеют сопротивление 6 кОм
- Марки Slon (Слон) с разбросом от 4килоОм до 7килоОм (где 4килоОм идет на 1-вый цилиндр и так далее до 7килоОм на последнем цилиндре)
- Марки ProSport (ПроСпорт) имеют сопротивление почти нулевое
- Марки Cargen (Карген) с сопротивлением 0,9килоОм
Примечание: Сопротивление бронированных электропроводов варьируется, оно во многом зависит от толщины, длины, а также материала, который применяется для изготовления проводов.
Порядок подключения электропроводов
Наиболее частой проблемой для владельцев машин становится вопрос, какой на ваз 2109 порядок подключения свечей? А происходит это оттого что, зачастую снимая и проверяя электропровода никто, не помнит порядка их подключения, этим признаюсь, грешил и я. Итак:
- Порядок цилиндров рядного мотора у переднеприводных ВАЗ определяется просто – первым считается по умолчанию, тот, что ближе всех к ремню ГРМ
- То есть если посмотреть на мотор спереди – то первый цилиндр у вас будет самый левый
- А далее все они идут по порядку — 1, 2, 3, 4. считая слева направо
- И кроме этого важно знать порядок подключения на крышке трамблера и электронного блока зажигания, об этом чуть ниже
